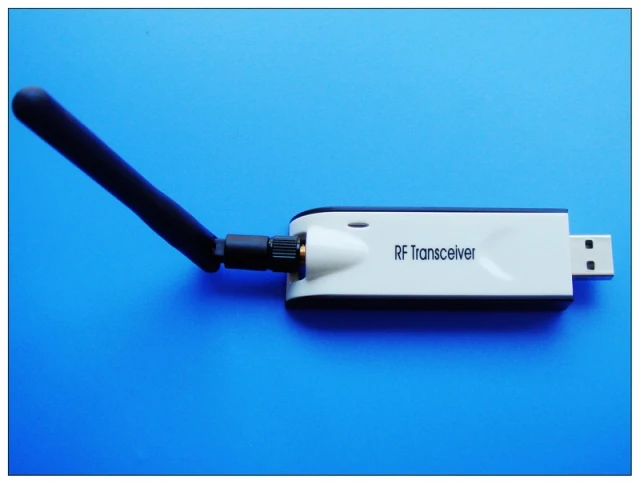

2,4 ГГц беспроводной NRF24L01 NRF24L01 RFID модуль приемопередатчика RFID активный считыватель

Обзор характеристик RFID

Электронный тег да Радиочастотная Идентификация (RFID) является популярным термином для RFID, который состоит из этикеток и переводчиков.

Этикетка-это печатная плата с радиочастотным чипом, которая хранит информацию, которая может идентифицировать цель.Rfid-метки имеют характеристики долговечности, проникновения информации и передачи, высокой емкости информации и многих видов функций.Некоторые rfid-метки поддерживают функции чтения и записи, а информация о целевых предметах может быть изменена или обновлена на основе требований.

Чтение обычно делится на ручное и фиксированное два, читатель обычно имеет антенну приема и передачи информации, а также возможности передачи данных и обработки данных, читатель может получить этикетку беспроводных микроволновых сигналов, И полученные данные хранятся и идентифицируют его информацию, и согласно другой информации по-разному.

Наиболее распространенной является пассивная радиочастотная система (i. Е., пассивная RFID система), когда вы встречаете пассивный RFID считыватель, излучает электромагнитную волну, электромагнитное поле вокруг бирки энергии от электромагнитного поля при активации микрочипа цепи, чип преобразует электромагнитные волны, И затем отправляется читателю, читатель преобразует его в данные.Калькулятор управления может обрабатывать данные и управлять ими.Например, типичный контроль доступа, электронная система билетирования, отслеживание документов/Управление библиотекой, автоматическая зарядка дорог и т. д., пассивные бирки имеют самое большое преимущество быть дешевыми и не нуждаются в источнике питания.Но самый большой недостаток заключается в том, что датчик очень близок к фактическому диапазону и обычно требует контакта.

Активная радиочастотная RFID система активно, этикетки энергии должны быть предоставлены батареей, батареей, памятью и антенной вместе формируют активные электронные метки, отличается от пассивного радиочастотного способа активации, исходящий перед переключением был через частоту информации.Преимущества активной этикетки могут содержать больше информации.Жесткий для копирования (более безопасный).Обладают высокой устойчивостью к изменениям окружающей среды.В то же время многоиндивидуальную индукцию этикетки можно читать широко, и она может достигать от нескольких метров до сотен метров, которые могут быть дистанционным зондированием и дистанционным управлением.Но требуется питание батареи, и энергия батареи ограничена, поэтому Замена батареи является единственным неудобством.Общий активный электронные ярлыки работать при температуре не выше 433 МГц или 2,4 ГГц Рабочая группа.

Характеристики Считывателя RFID

Название модуля: RFID- 8952-24l01

Размер модуля: 55 мм * 16 мм * 2 мм

IC: MCU STC89C52

РЧ IC: NRF24L01 +

Процесс производства: использование высокоточных компонентов, широко подходящих для разработки гражданского и промышленного продукта

Интерфейс передачи данных: UART (USB к последовательному порту, по умолчанию 9600 бод)

В программном обеспечении мы разрабатываем базовый драйвер, и пользователь может объединить Фактические требования к приложениям и изменить процедуры, предоставленные нами для достижения соответствующих функций.Основные функции радиочастотной идентификации RFID показаны ниже.

Принцип работы модуля RFID

При электрическом заряде модуля настроены основные параметры радиочастотного чипа (частота, мощность, скорость и т. д.), которые могут быть настроены только один раз без выключения.Модуль периодически отправляет информацию о данных.Пользователи могут иметь дело с данными, чтобы облегчить дизайн продукта.Радиочастотный чип NRF24L01 + может отправлять до 32 байт данных в одно время, поэтому количество информации, которая может быть прикреплена, является большим.Следующие простые примеры основного формата данных, только для справки, также могут быть использованы для адаптации или разделения протоколов для удовлетворения различных простых или сложных приложений.

Примеры каждого байтового содержимого разбираются

Согласно Протоколу: начальная идентификация (1 байт) + тип данных (1 байт) + номер узла (2 байта) + данные (раздел 27) + конечный знак (1 байт);

Первоначальная Идентификация:

Начальная идентичность может быть определена по желанию, например, TxBuf [0].

Тип данных:

Например, тип данных определяется спецификацией

0x00: недопустимо

0x01: загрузка данных на хост

0x02: машина передает данные от машины

0x03: точка в режиме ожидания

Кроме того, пользователи могут увеличивать или уменьшать тип данных в сочетании с их собственными требованиями, 1 байт может составлять 00-ff 256 состояний, поэтому 1 байт информации достаточно для представления нескольких типов данных.

Номер узла

TxBuf [2] = 0x00;

TxBuf [3] = 0x01;

TxBuf [2] = 0x00;TxBuf [3] = 0x01;Если вы объединили его, вы можете сказать, что 0001 узлов, если: TxBuf[2] = 0x01;TxBuf [3] = 0x10.Это означает, что узел 0110, длина адреса 4 байта может удовлетворить 2 к адресу питания 16, достаточно.

Данные

TxBuf [4]...TxBuf [30], пользователь может загружать информацию в эти 27 байт.

Конец идентичности

TxBuf [31] = 0 xed;/Посылка, которая может быть определена по желанию

Если три RFID карты, а затем мы делаем следующее за его 32 байт данных.

RFID1:

BE0100 0114 15 16 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

RFID2:

BE0100 0224 25 26 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

RFID3:

BE0100 0334 35 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

Как работают считыватели RFID

При электрическом заряде модуля настроены основные параметры радиочастотного чипа (частота, мощность, скорость и т. д.), которые могут быть настроены только один раз без выключения.Процессор микроконтроллера на считывателе установлен в режиме приема, и цикл определяет, есть ли сигнал в воздухе, получает данные, когда есть сигнал, И выводит полученные данные на компьютер через последовательный порт.Пользователь может настроить помощник мягкие часы на ранней стадии.
