OpenMV3 Cam M7 Camera stm32f765vit6 2M вспышка от openmv cam для обнаружения цвета/маркера/глаз отслеживания лица

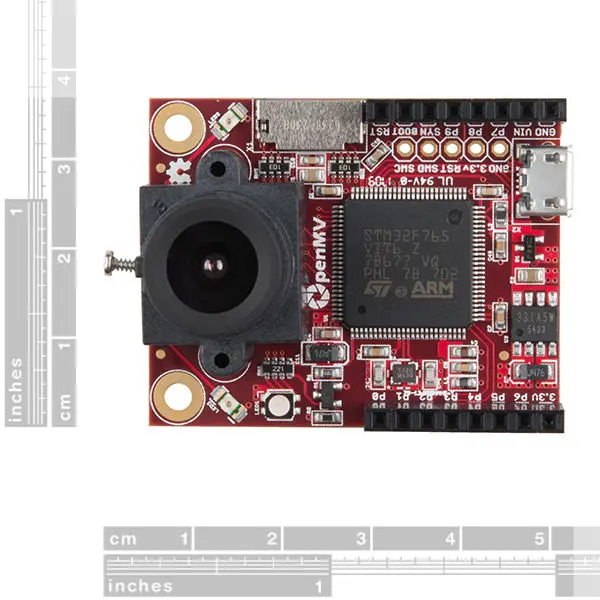

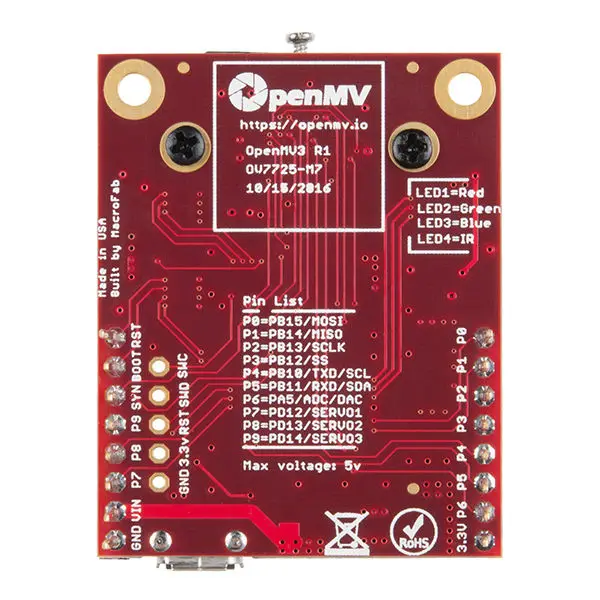

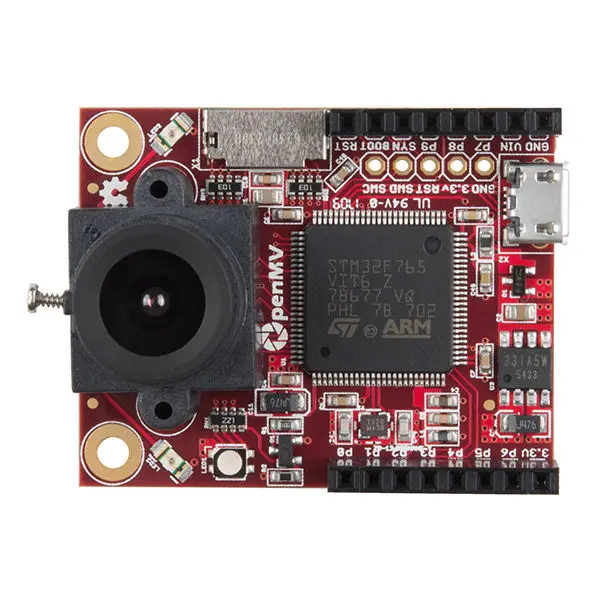

Описание:Камера OpenMV M7-это небольшая микроконтроллерная плата малой мощности, которая позволяет легко реализовывать приложения с помощью машинного видения в реальном мире. Лучшая часть OpenMV заключается в том, что он не только способен запечатлеть изображение, но и распознавать лицо, отслеживать цвет, считывать qr-код и многое другое. Если вы ищете экономичный модуль камеры с множеством высококачественных функций, посмотрите не дальше OpenMV M7!

OpenMV может быть запрограммирован в высокий уровень Python scripts (предоставлено операционной системой MicroPython) вместо C/C + +. Это облегчает работу со сложными выходами алгоритмов машинного зрения и работу с высокоуровневыми системами данных. Вы все еще полностью контролируете свой OpenMV M7 и его контакты ввода/вывода в Python. Вы можете легко запускать съемки и видео на внешних событиях или выполнять алгоритмы машинного видения, чтобы понять, как управлять своими контактами ввода/вывода.

• Процессор STM32F765VI ARM Cortex M7 работает на частоте 216 МГц с ОЗУ 512кб и вспышкой 2 МБ. All I/O pins выход 3,3 V и 5V толерантным. Процессор имеет следующие интерфейсы ввода/вывода:
  • Высокоскоростной интерфейс USB (12 Мбит) для вашего компьютера. Камера OpenMV будет отображаться как виртуальный com-порт и флеш-накопитель USB при подключении.
  • Гнездо карты μSD, способное считывать/записывать 100 Мбит/с, что позволяет вашей камере OpenMV записывать видео и легко извлекать устройство видения с карты μSD.
  • Шина SPI, которая может работать до 54Mbs, что позволяет легко передавать данные изображения с системы на ЖК-экран, WiFi щит или другой микроконтроллер.
  • Шина I2C, Шина CAN и асинхронная последовательная шина (TX/RX) для соединения с другими микроконтроллерами и датчиками.
  • 12-разрядный АЦП и 12-цап.
  • Три контакта ввода/вывода для управления Сервоприводом.
  • Прерывает и PWM на всех I/O штифтах (есть 10 I/O штифтов на плате).
  • И, светодиодный RGB и два высокомощных 850nm IR светодиодный s.
• В OV7725 датчик изображения способен принимать 640x480 8-битный серого изображения или 640x480 16-бит RGB565 изображения при кадровой частоте 60 FPS при разрешении выше 320x240 и 120 кадров в секунду в тех случаях, когда ниже. Большинство простых алгоритмов будет работать более 30 кадров в секунду. Ваш OpenMV Cam поставляется с 2,8 мм объектив на стандартном M12 байонета объектива зеркальной камеры. Если вы хотите использовать более специализированные линзы с камерой OpenMV, вы можете легко купить и прикрепить их самостоятельно.

• Камера OpenMV используется для следующих вещей в настоящее время (больше в будущем):
• Различные рамки
• Отслеживание цвета
• Отслеживание маркеров
• Обнаружение лица
• Отслеживание глаз
• Оптический поток
• Обнаружение/декодирование qr-кода
• Обнаружение/декодирование матрицы данных
• Линейное декодирование штрих-кода
• Отслеживание AprilTag
• Обнаружение линии
• Обнаружение круга
• Прямоугольное Обнаружение
• Соответствие шаблонов
• Захват изображения
• Запись видео

• Процессор:
  • Рука? Большие размеры 32 бит Cortex?-M7 Процессор
  • С двойной точностью FPU
  • 216 МГц (462 DMIPS)
  • Оценка ядра: 1082
  • (Сравните w/ Raspberry Pi Zero: 2060)
• Схема RAM
  • 128 Кб. Данные/.BSS/Heap/Stack
  • 384кб буфера кадра/стека
  • (Всего 512кб)
• Макет вспышки
  • Загрузчик 32кб
  • Встроенный флеш-накопитель 96кб
  • 1920KB прошивка
  • (Всего 2 Мб)
• Поддерживаемые форматы изображений
  • Оттенки серого
  • RGB565
  • JPEG (и BAYER)
• Максимальное Поддерживаемое разрешение
  • Оттенки серого: 640x480 и ниже
  • RGB565: 320x240 и под
  • Оттенки серого JPEG: 640x480 и под
  • RGB565 JPEG: 640x480 и под
• Информация о объективе
  • Фокусное Длина: 2,8 мм
  • Диафрагма: F2.0
  • Формат: 1/3"
  • Угол (поле обзора): 115 °
  • Крепление: M12 * 0,5
  • ИК-фильтр: 650 нм (съемный)
• Электрическая информация
  • Все штыри 5V толерантным с 3,3 V выход.
  • Все булавки могут утонуть или получить до 25 мА.
  • P6 не толерантный 5 в режиме ADC или DAC.
  • До 120 мА может быть погружен или получен в общей сложности между всеми контактами.
  • VIN может составлять 3,6 V и 5V.
  • Не делайте больше, чем 250mA от вашего OpenMV Cam для 3,3 V железной дороге.
• Вес: 16 г
• Длина * Ширина * Высота: 45*36*30 мм

• Быстрая ссылка для openmvcam: /docs.openmv.io/openmvcam/quickref.html
• Схема камеры OpenMV:/sgs
• Неформальная 3D CAD Модель:/grabcad.com/library/openmv-cam-m7-1

• OpenMV Cam M7X 1
• Штыревой разъемX 2

M12 крепление объектива. Если вы хотите использовать более специализированные линзы с камерой OpenMV, вы можете легко купить и прикрепить их самостоятельно.
