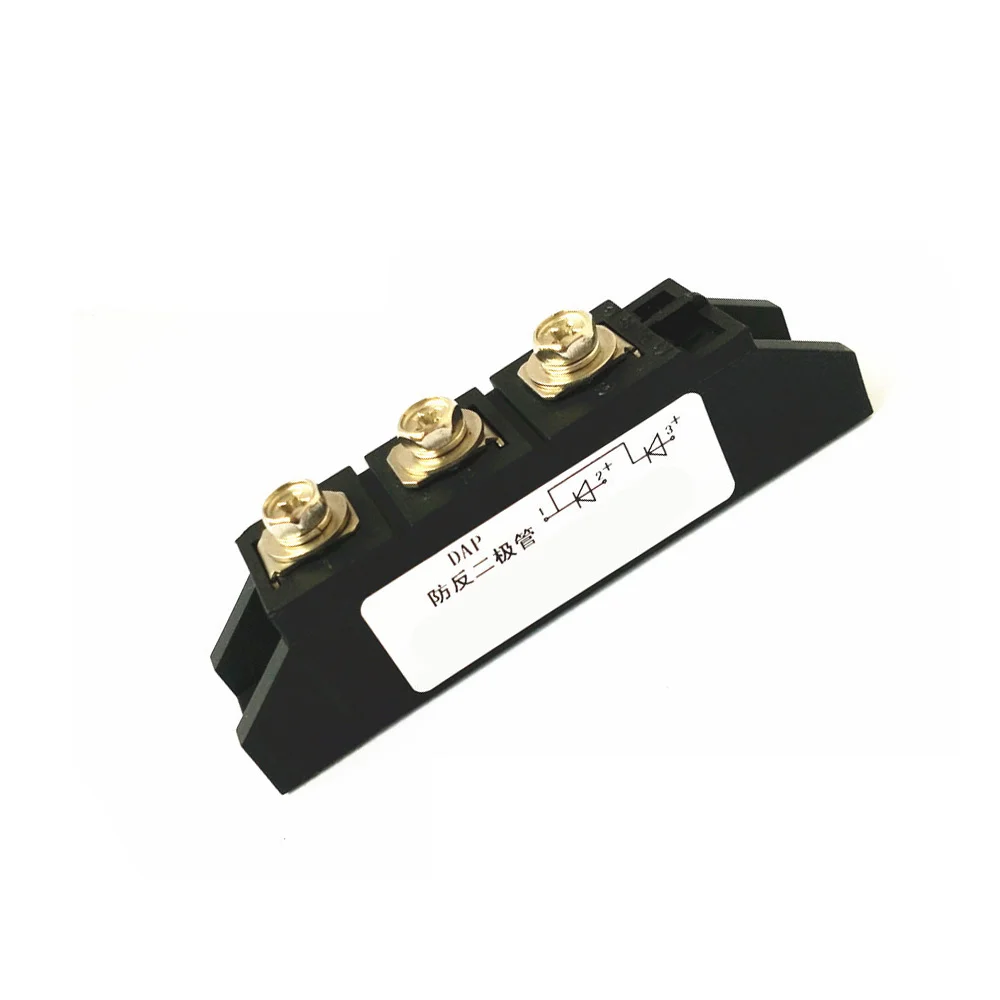

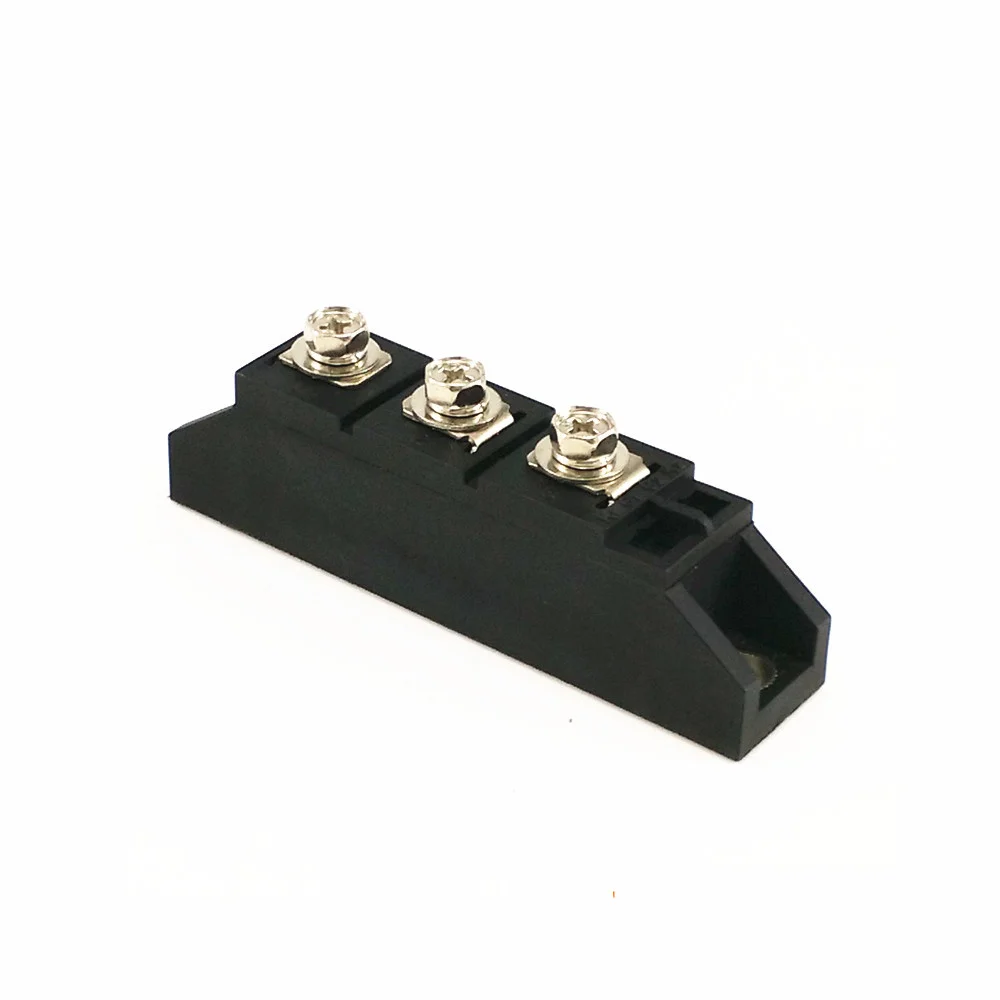

Anti-anti-diode MDK 20A 600V / 800V 1000V 1200V 1400V/1600V 2000V anti-power | Replacement Parts

Anti-anti-diode MDK 20A 600V / 800V 1000V 1200V 1400V/1600V 2000V anti-power | Replacement Parts

Description

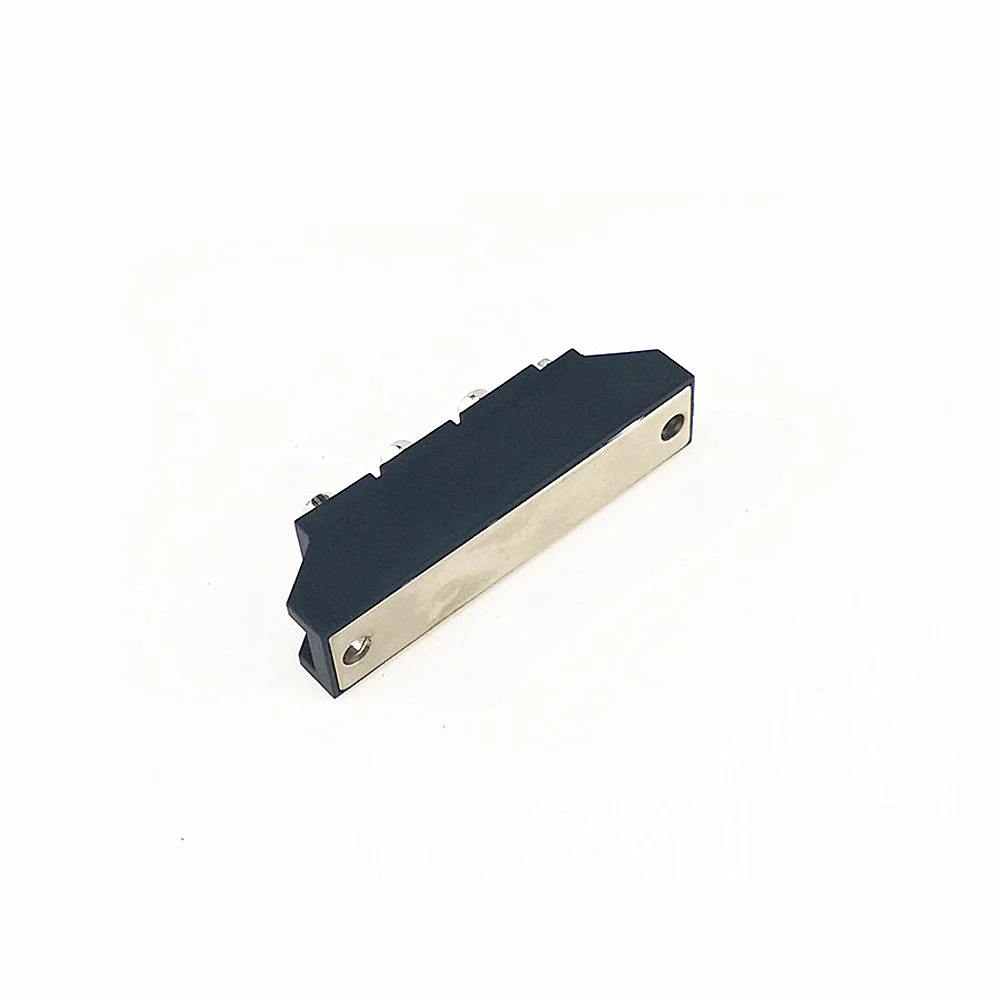

■ chip and bottom electrical insulation, 2500V AC insulation ■ excellent temperature characteristics and power cycle capacity ■ small size, light weight

Photovoltaic anti-reverse diode needs the following features:

1. High direction voltage, usually need to exceed 1500V

    Because the highest PV array will reach or exceed 1000V

2. Low power consumption, that is, on-resistance (on-state impedance as small as possible, usually less than 0.8 ~ 0.9V)

    Because the PV system needs to maintain high efficiency of the entire system, it is desirable that the power consumption of the anti-reverse diode in the combiner box be as small as possible

3 good cooling capacity (requires a low thermal resistance and good heat dissipation)

    Because the working environment of the PV combiner box is usually very poor, anti-reverse diodes need to have a wide operating temperature range

   Add, usually need to consider the Gobi and plateau and other climatic conditions

Solar cell array - Anti-countercharge (reverse current) and bypass diodes

In the solar cell matrix, the diode is a very device, the commonly used diodes are basically silicon rectifier diodes, when the selection of parameters to be left margin, to prevent breakdown damage. Generally reverse peak breakdown voltage and maximum operating current must take the maximum operating voltage and operating current more than 2 times. Diodes in the solar photovoltaic system can be divided into two categories.

1, anti-anti-charge (anti-reflux) diode

Anti-backfill diodes, one of the role is to prevent the solar cell modules or square in the non-power generation, the battery current in turn reverse the assembly or square matrix, unfair consumption of energy, but also make the assembly or square heating or even damage; The second is in the battery matrix, to prevent the current flow between the tributaries of the square back. This is because the output voltage of each outgoing path can not be absolutely equal, and the voltage of each branch always has the difference between high and low, or the output voltage of the branch decreases due to the breakdown of a branch or shading, and the current of the high voltage branch Will flow to the low-voltage branch, or even reduce the overall output voltage of the phalanx. In each branch in series anti-backfill diode to avoid this phenomenon.

In a stand-alone PV system, some PV controllers have an anti-backfill diode connected to their circuit. That is, the controller does not need to be connected to the diode when the controller has an anti-backfill function.

Anti-backfill diode there is a forward voltage drop, the series will have a certain power consumption in the circuit, the general use of silicon rectifier diode voltage drop of about 0.7V, high-power tube up to 1 ~ 20.3V, but the pressure And the power is small, suitable for low-power applications.

On the positive and negative confluence box are required to set the fuse, personally think that only plus the fuse plus the positive, and in the negative fuse way to install a very low cost. The main role of the fuse release his own opinion:

 (1) The combiner box is equipped with an anti-reverse diode then the fuse will work in the following two cases

a. In the first case, the anti-reverse diode is broken down and becomes the path. When there is a fault in this serial circuit, the other serial circuits reversely charge the fault circuit. When the reverse charge current exceeds Fuse rated current, the fuse blown, resulting in protection.

b. In the second case, the anti-reverse diodes are all normal, and a short circuit occurs at the outlet side of the combiner box. At this time, all the branches in the combiner box are short-circuited, and the maximum short-circuit current is the panel short circuit current. If the selected fuse is suitable, At this point the fuse should be blown. (In practice, the selection of fuses will generally follow a safety factor * string short-circuit current, I personally think there is a problem with this choice, it is in the second hypothetical case, the fuse can not be blown.

 (2) The anti-reverse diode is not installed in the combiner box, and the fuse will work under the following conditions

a. When a panel string in the battery failure, the string loss of pressure, the remaining string of its reverse charge, resulting in over-current, fuse fuse

 b. A short circuit occurs at the outlet side of the combiner box. At this point, all branches in the combiner box are short-circuited. The maximum short-circuit current is the short-circuit current of the panel. If the selected fuse is suitable, the fuse should be blown at this moment. (In practice, the selection of fuses will generally follow a safety factor * string short-circuit current, I personally think there is a problem with this choice, it is in the second hypothetical case, the fuse can not be blown.

2, bypass diode

When there are many solar modules connected in series to form a branch of a battery matrix or a battery square, one (or two to three) diodes should be connected in anti-parallel to the positive and negative output terminals of each panel. The diode connected in parallel across the module is called the bypass diode.

The role of bypass diodes is to prevent a certain part of the square array or a part of the shadow shaded or fails to stop generating electricity in the bypass diode at this component will be formed at both ends of the forward bias diode conduction, The string operating current bypasses the faulty component and flows through the diode without affecting the power generation of other normal components while also protecting the by-pass component from being subjected to high forward bias or damage due to "hot spot effect" heating.

Bypass diodes are generally installed directly in the junction box, according to the size of the component power and battery string number, install 1 to 3 diodes.

Bypass diodes are not required for any application, and are not required when the components are used alone or in parallel. For a small number of components in series and the work environment is better occasions, you can also consider bypass diodes.

 Our company specializes in developing and manufacturing various types of power modules such as photovoltaic anti-reverse diode, DC combiner box anti-reverse diode, thyristor module, diode module, fast recovery diode module, IGBT module and on-line intelligent power regulating module; providing complete Power saving solutions. The company has been able to produce more than 30 series, about 400 kinds of models and specifications of more than 60 kinds of internal wiring of the SCR module, rectifier modules and ultra-fast recovery diode modules and other bridge arm module; single three-phase rectifier bridge module, Single-phase three-phase AC switch module, step-down silicon-on-insulator modules and three-phase rectifier bridge, SCR integrated modules and welding machines and chargers for silicon rectifier components. And has been widely used in solar energy; photovoltaic inverter; DC combiner box; new energy; dimmers, temperature control, electrolytic plating and excitation power, battery charge and discharge, static and reactive power compensation device, AC and DC motor control, DC chopper Speed ​​control, high frequency inverter welding machine and power frequency welding machine, uninterruptible power supply UPS, switching power supply, induction heating, AC motor soft start, frequency devices and various automation devices. Products in a number of national key projects have been applied, the products have been exported to the world (such as: Europe and the United States, Southeast Asia, Russia, Singapore, Malaysia, India, etc.). Stable and reliable product quality to meet the user's design and manufacture and use requirements, praised by the majority of users!

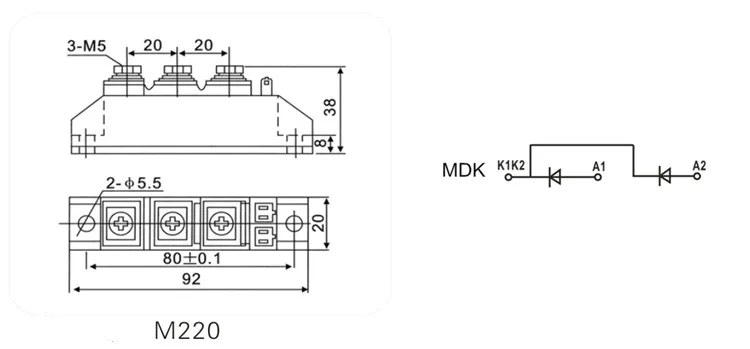

The difference between MD ,MDA  and MDK:

MD is a single anti-anti-diode
MDA common anode anti-anti-diode one into two
MDK is two in and one out
