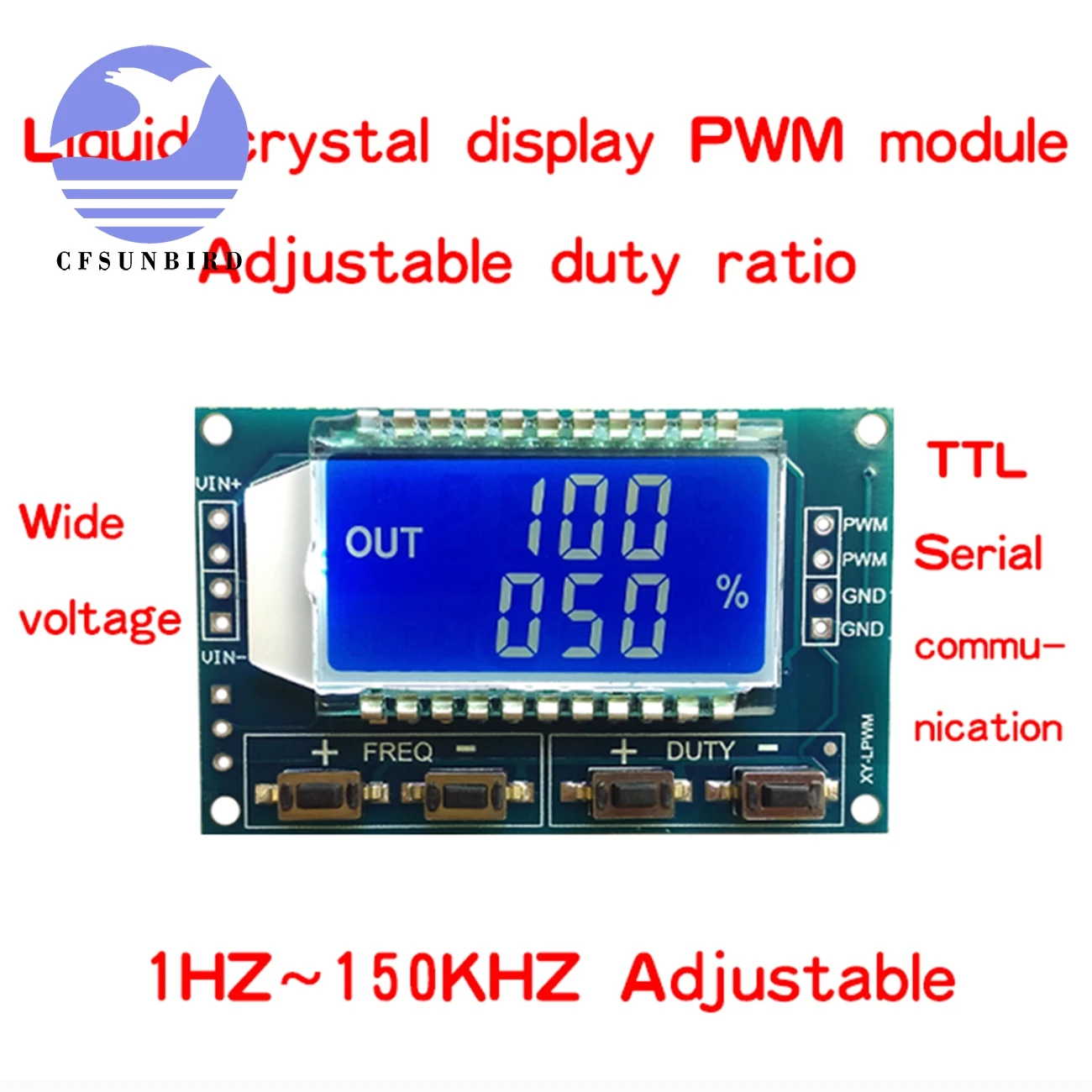

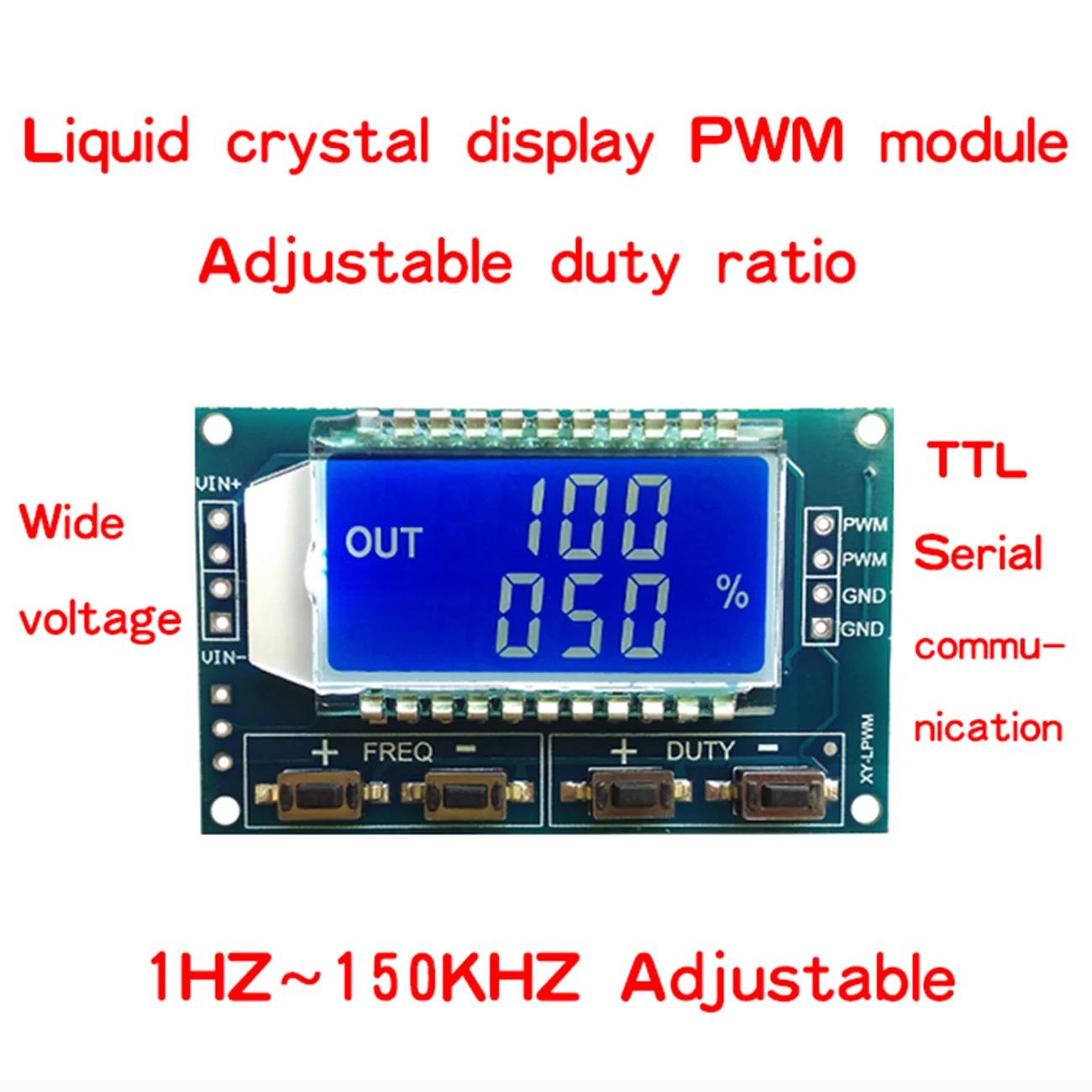

  • Описание:

  • ШИМ-выход, частота и коэффициент заполнения могут быть установлены отдельно.
    Частота делится на четыре диапазона, автоматическое переключение:
    1. XXX (без десятичной точки): Минимальное устройство составляет 1 Гц, диапазон значений 1 Гц ~ 999 Гц;
    Минимальная единица 2. X.XX (Десятичная точка на 100 битов) составляет 0,01 кГц, а диапазон значений составляет 1,00 кГц ~ 9,99 кГц;
    3. X X.X (Десятичная точка на десяти битах): минимальная единица составляет 0,1 кГц; Диапазон значений составляет 10,0 кГц ~ 99,9 кГц
    4. X.X.X (Десятичная точка в десяти битах и 100 бит): Минимальный блок составляет 1 кГц; Диапазон значения 1 кГц ~ 150 кГц
    Например, частота дисплея: 100-это импульс выходного сигнала ШИМ 100 Гц;
    1,01-это импульс выходного сигнала ШИМ 1,01 K;
    54,1-это импульс выходного сигнала ШИМ 54,1 кГц;
    1.2.4 отображает импульс выходного сигнала ШИМ 124 кГц.
    Коэффициент заполнения: 0 ~ 100%;
    Все установленные параметры, отключение питания.

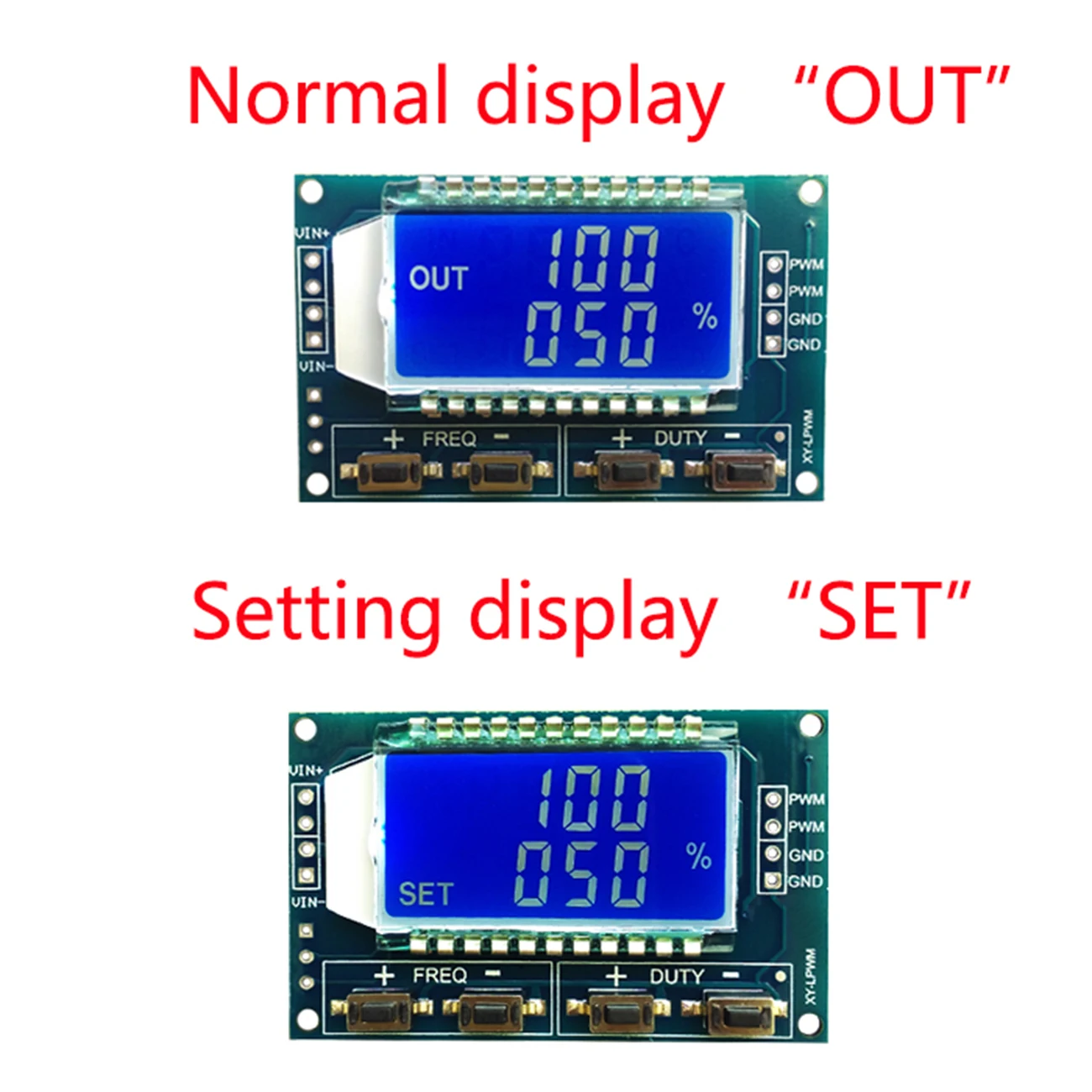

    2. Настройки параметров
    Модуль имеет 4 независимых ключа, которые используются для настройки частоты и рабочего цикла. Поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (увеличение или уменьшение). Это очень просто. Параметр автоматически сохраняется, и не теряется отключение питания.

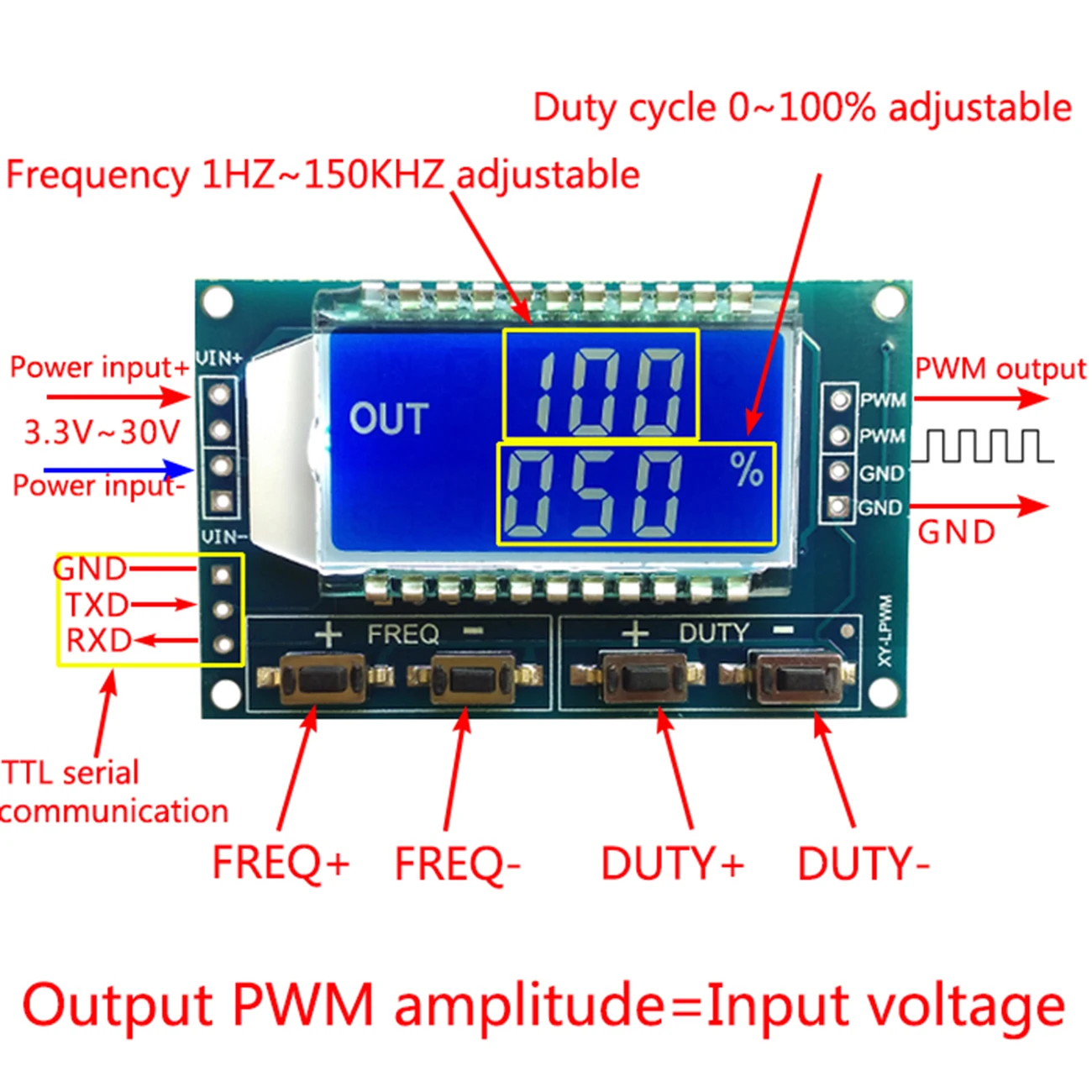

    Три. Параметры модуля:
    1. Рабочее напряжение: 3,3 ~ 30 В;
    2. Частотный диапазон: 1 Гц ~ 150 кГц;
    3. Точность частоты: точность в каждом диапазоне составляет около 2%.
    4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;
    5. Амплитуда на выходе: амплитуда ШИМ равна напряжению источника питания.
    6. Температура окружающей среды: -20 ~ + 70 C.
    Четвертое. Сфера применения:
    1. Используется как генератор сигналов прямоугольной формы для получения сигналов прямоугольной волны для экспериментального развития.
    2. Используется для производства сигналов квадратных волн, которые управляют двигателями;
    3. Регулируемый импульс производится для использования MCU.
    4. Генерируется Регулируемый импульс, а сопутствующая схема (ШИМ-модуляция, регулирование скорости и другие приложения) контролируется.

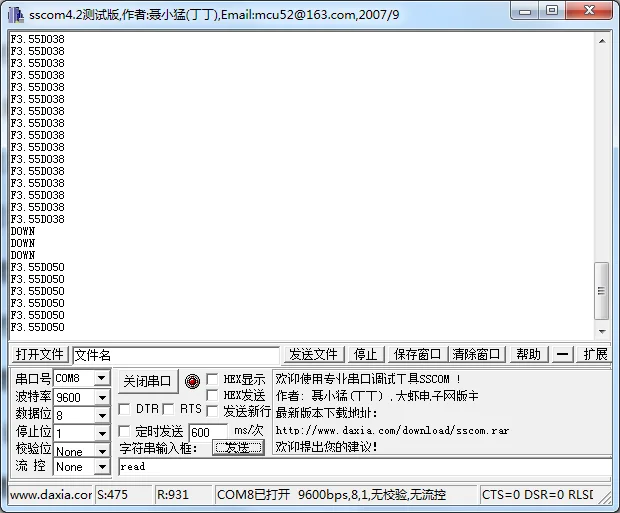

    Пять, последовательное управление портом (одночиповая TTL-передача данных)
    Стандарт связи: 9600 бит данных BPS: 8
    Стоп: 1
    Проверка бит: нет
    Контроль потока: нет
    1. Установите частоту PWM
    «F101»: частота настройки 101 Гц (001 ~ 999)
    «F1.05»: частота настройки 1,05 кГц (1,00 ~ 9,99)
    «F10.5»: настройка частоты 10,5 кГц (10,0 ~ 99,9)
    «F1.0.5»: настройка частоты 105 кГц (1.0.0 ~ 1.5.0)
    2. Настройка коэффициента заполнения PWM
    «DXXX»: коэффициент заполнения ШИМ-XXX; (001 ~ 100)
    Например, D050, установка коэффициента заполнения ШИМ составляет 50%
    3. Прочтите параметры настройки
    Отправьте строку «чтение», чтобы прочитать параметры набора.
    Установка успешного возврата: вниз;
    Сбой с установкой возврата: осень.

  •
