Высокоточный Датчик постоянного тока ETCR025KD тестер утечки раздвоенного типа CT|dc

---

ETCR025KD Высокая точность датчик низкого тока постоянного тока Сплит Тип CT Тестер Утечки тока

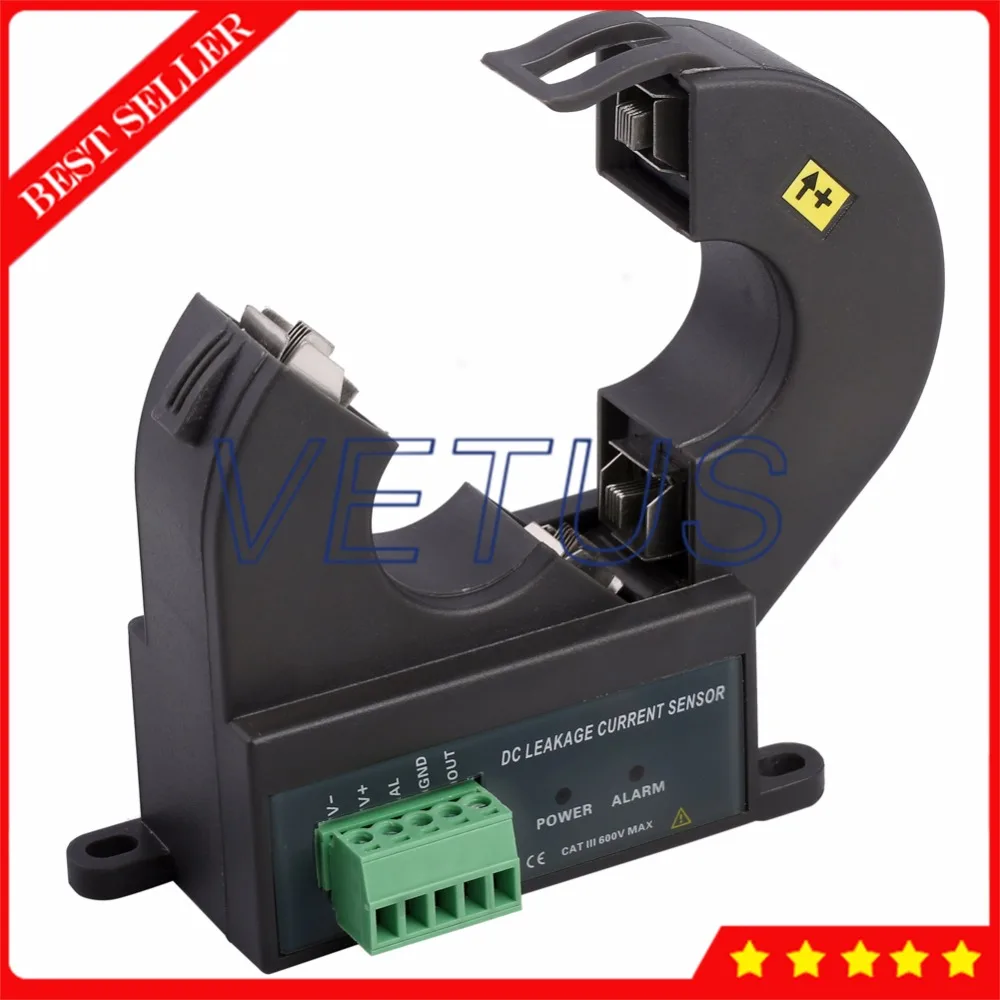

Ⅰ. Введение ETCR025KD DC Сплит-датчик тока утечки,Подходит для высокоточного тока утечки постоянного тока, постоянного тока в режиме on-line обнаружения, диапазон: 0,0ма ~ 100мА постоянного тока, соответствующий Выход постоянного тока 0 ~ 5 В, Размер челюсти Φ25мм. Датчик принимает открывающуюся и закрывающую CT структуру, которая может быть установлена без отключения испытанной цепи. Он особенно подходит для использования в Интернете. Он принимает Железный сердечник permalloy и технологию двойного экранирования, которая имеет сильную способность анти-помех для обеспечения точности и стабильности измерений. Бесконтактный метод измерения принимается, и операция безопасна и проста. Может быть подключен к промышленному

Технические характеристики
Функция	Измерение тока утечки постоянного тока, низкого тока постоянного тока
Тесты режим	Разделение Тип CT
CT Размеры	Φ25 мм (доступно для линии $25 мм)
Диапазон	0 ~ 100 мА (DC)
Разрешение	0.1mA (постоянного тока)
Точность	± 3.0% FS(23 ℃ ± 2 ℃, ниже 70% RH, держите провод в центре зажима)
Катушки поворота	800:01:00
Мощность питания	± 12VDC
Мощность потребления	20mA max
Выходной сигнал	50мв/1mA(0 ~ 100mA выход переменного тока 0 ~ 5V), ± 5VCD или 9VDC источника питания: 25mV/1mA
Скорость отклика	2 раз/сек
Контрольная нагрузка	RL: 0 ~ 600mA ≤ 100ohm; 0-6A ≤ 10ohm; 0-60A ≤ 1ohm;
Выходной интерфейс	5P Выходная клемма (V- Power negative, V + supply positive, AL сигнальная лампа контрольная Клемма, GND блок питания и выход заземления, выход)
Выход провода Длина	2 м (возможно изготовление на заказ)
Электрического поля помех	3mA
Измеряется пространственный проводный	Примерно в центре закрытого ядра
Текущую частоту	45 Гц-60 Гц (при измерении большого тока)
Частота Особенности	10 Гц ~ 100 кГц
Напряжение цепи	Ниже DC 600V
Измерение	78 мм x 71 мм x 31 мм
Вес	130 г
Рабочая Защита окружающей среды	-10 ℃ ~ 45 ℃; Ниже 80% относительной влажности
Для хранения Защита окружающей среды	-10 ℃ ~ 60 ℃; Ниже 70% rh
Прочность изоляции	Переменный ток 3700 в/rms (между сердечником и катушкой)
Безопасность правила	IEC1010-1,IEC1010-2-032, степень загрязнения: 2 кота Ⅲ(600 В)

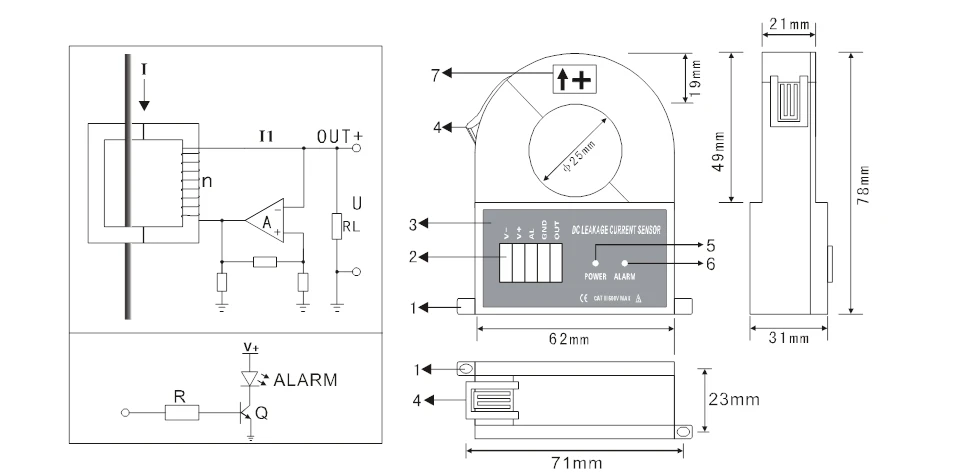

  Ⅲ. Принцип и Структура Датчик выходного тока I1 основан на модуляции магнитного баланса, ток I1 генерирует напряжение U на внешнем сопротивлении нагрузки RL, поэтому измеренный ток я могу быть рассчитан путем измерения U. Выходное напряжение 0 ~ 2,5 пропорционально входному току 0 ~ 100 мА. Направление сигнала тревоги требует внешнего управления, внешнее управление сигналом с высоким уровнем мощности, светильник, принцип управления см. На рисунке ниже. 1. Монтажные отверстия (Φ4мм * 6 мм) 2. Клеммы (V- Power negative, V + supply positive, AL сигнальный блок управления, GND блок питания и выход, выход) 3. Панель пленка 4. Оснастка 5. Мощность лампы 6. Индикатор сигнала тревоги 7. Входной ток постоянного тока указывает на положительное направление
