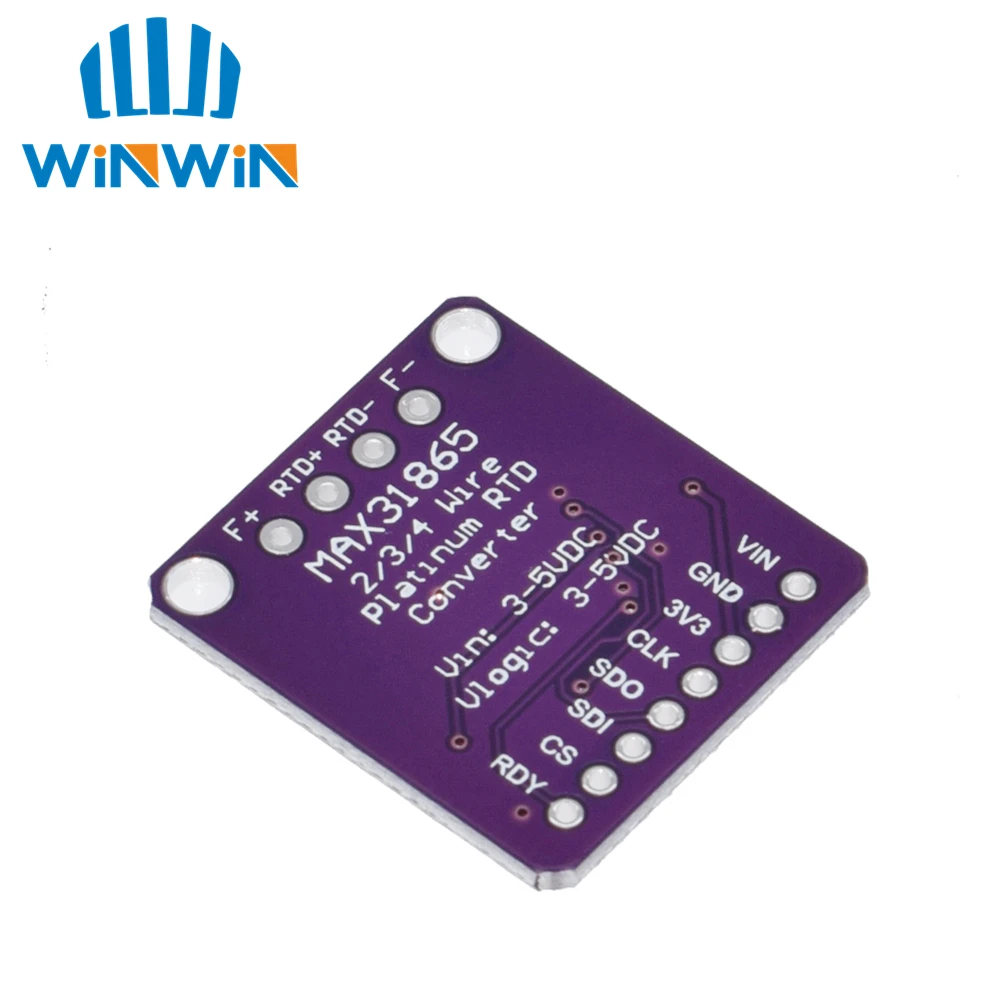

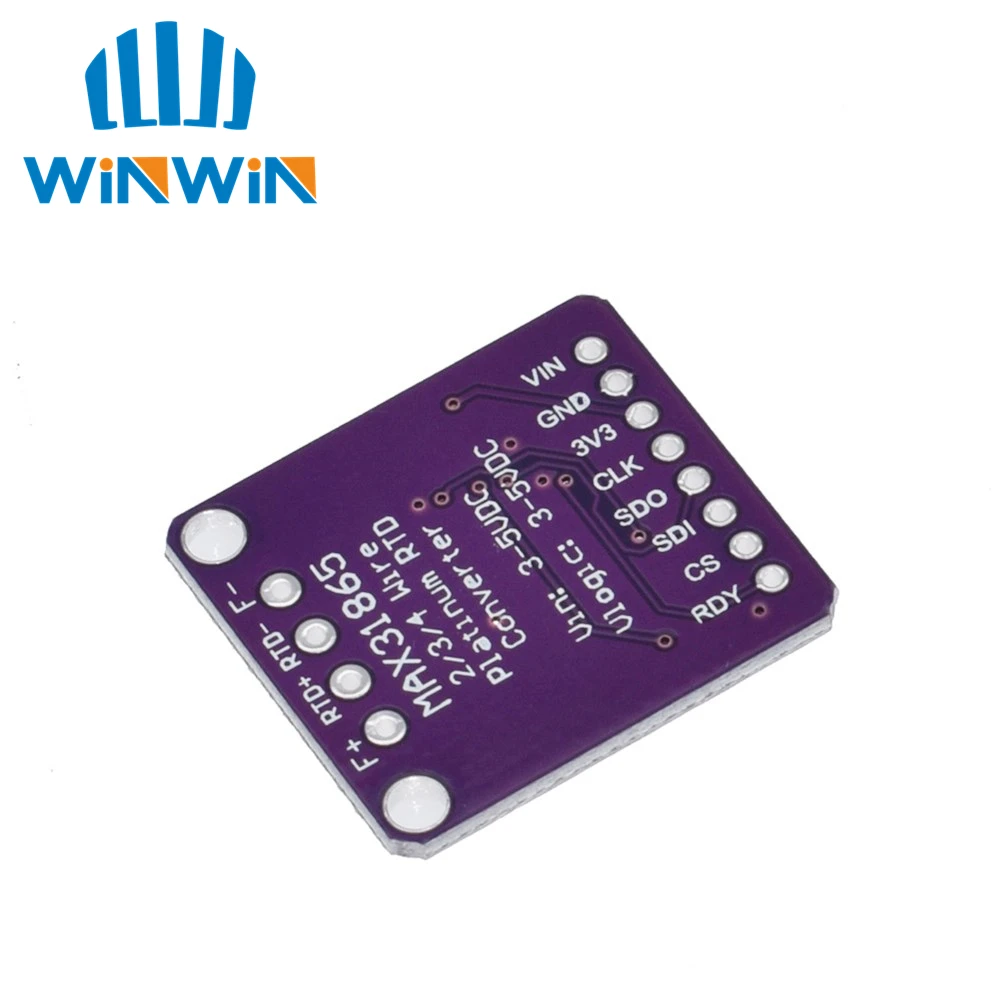

Модуль датчика температуры MAX31865 RTD Платиновое сопротивление от PT100 до

Модуль датчика температуры MAX31865 RTD Платиновое сопротивление от PT100 до

Для точного определения температуры ничто не сравнится с платиновым RTD. Детекторы температуры сопротивления (RTDs)-это датчики температуры, которые содержат резистор, который изменяет значение сопротивления по мере изменения температуры, в основном своего рода термистор. В этом датчике резистор на самом деле представляет собой небольшую полосу платины с сопротивлением 100 Ом при 0 °C, таким образом, название PT100. По сравнению с большинством термисторов NTC/PTC, PT Тип RTD гораздо более стабильный и точный (но и более дорогой) PT100's используется в течение многих лет для измерения температуры в лабораторных и промышленных технологиях и имеет репутацию точности (лучше, чем термопары), повторяемости и стабильности.

Тем не менее, чтобы получить эту точность и точность из вашего RTD PT100, вы должны использовать усилитель, который предназначен для чтения низкого сопротивления. Еще лучше иметь усилитель, который может автоматически регулировать и компенсировать сопротивление соединительных проводов. Если вы ищете отличный датчик RTD, сегодня ваш счастливый день, потому что у нас есть прекрасный Ours RTD усилитель датчика с MAX31865 Прорыв Для использования с любым 2, 3 или 4 проводом PT100 RTD!

Мы носили различные усилители термопары Максима, и они отличные, но термопары не имеют лучшей точности или точности, потому что когда показания должны быть настолько хороши, насколько это возможно. MAX31865 обрабатывает все ваши RTD потребности, и может даже компенсировать 3 или 4 провода RTDs для лучшей точности. Подключите к нему любой микроконтроллер через SPI и прочитайте соотношение сопротивления от внутреннего ADC. Мы выставили резистор 430Ω 0.1% в качестве справочного резистора на пробой. У нас есть пример кода, который рассчитает температуру на основе сопротивления для вас.

Мы даже сделали breakout 5 V совместимый, с 3,3 V регулятор и смещение уровня, так что вы можете использовать его с любым для Arduino или микроконтроллера.

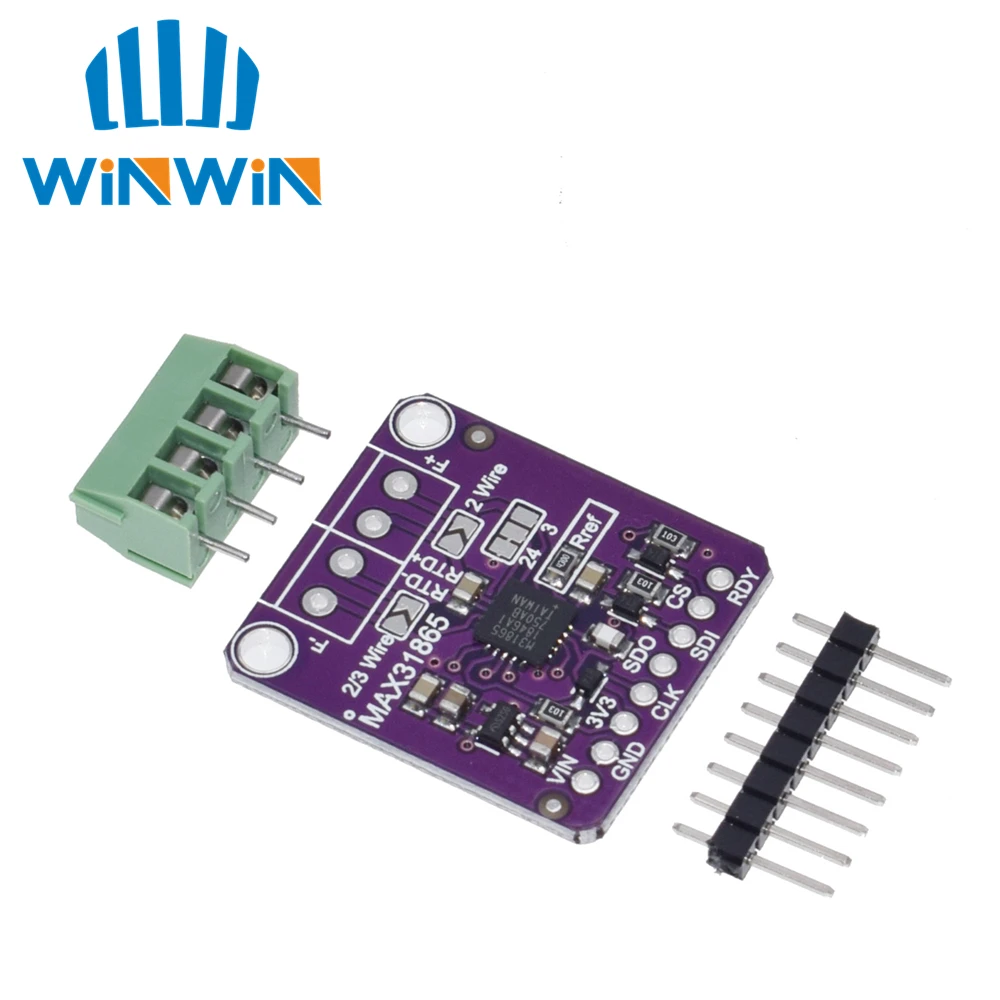

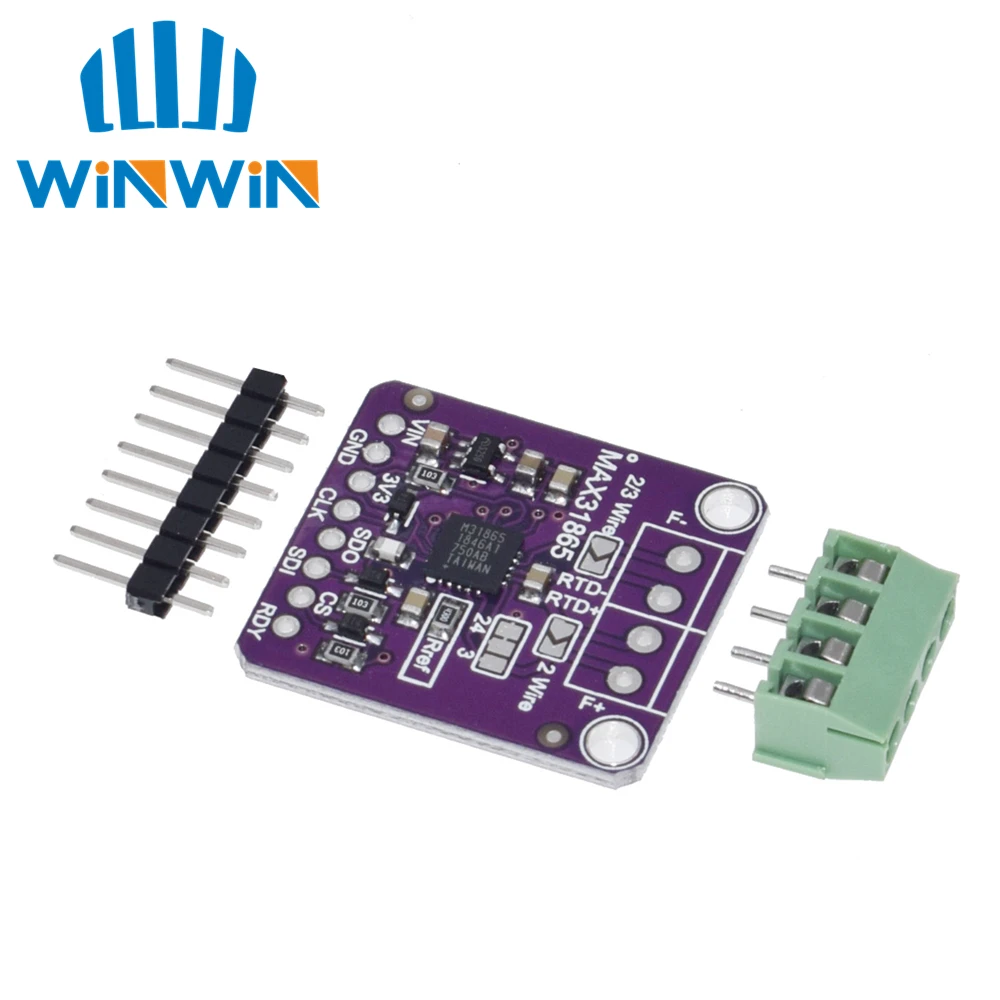

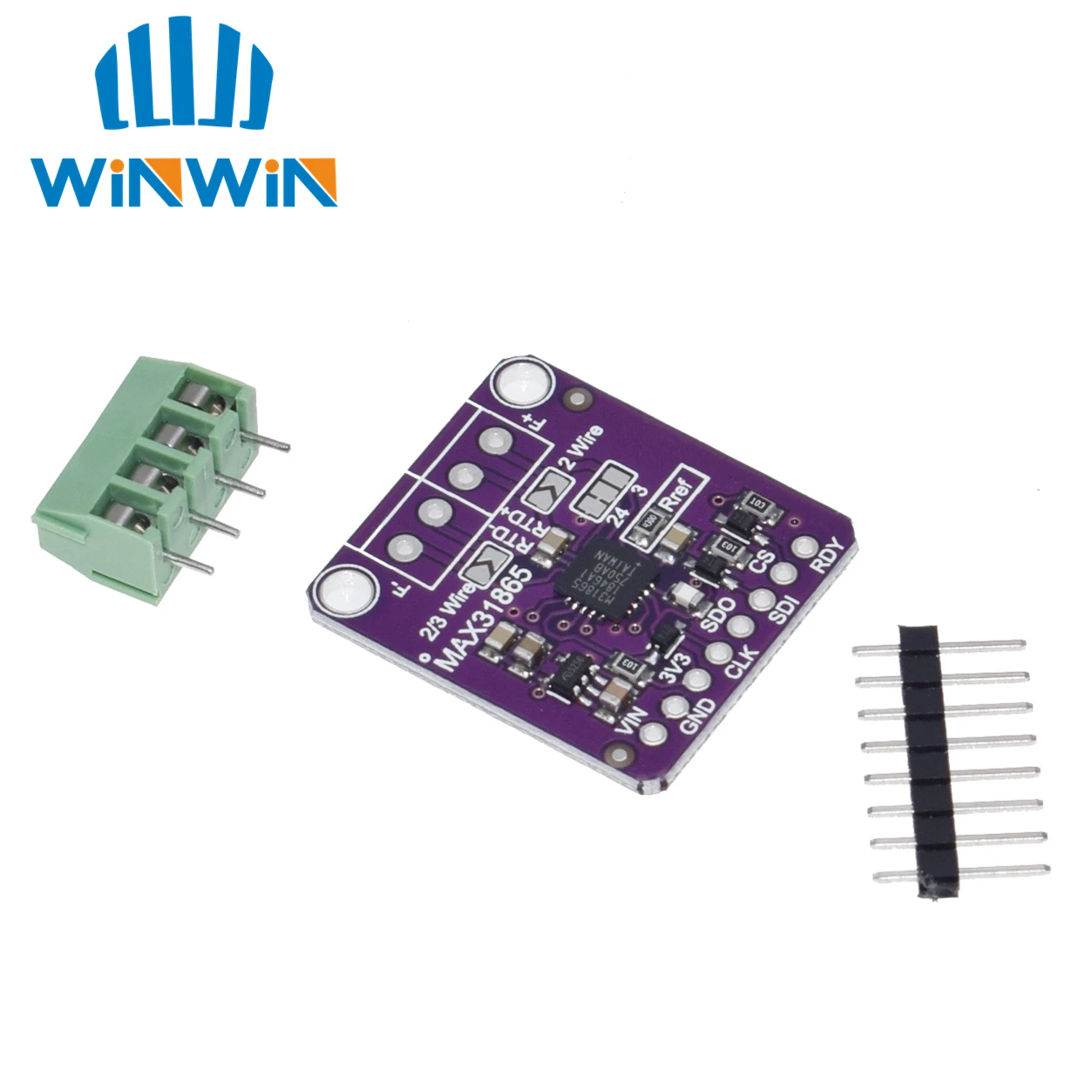

Каждый заказ поставляется с одним собранным RTD усилителем breakout board. Также поставляется с двумя 2-контактными клеммными блоками (для подключения к датчику RTD) и штыревым разъемом (для подключения к любой макетной плате или печатной плате). Требуемый RTD PT100 не входит в комплект! (Но мы продаем их в магазине). Для припоя заголовков и клеммных блоков требуется некоторое количество пайки, но это простая задача с помощью паяльных инструментов.
