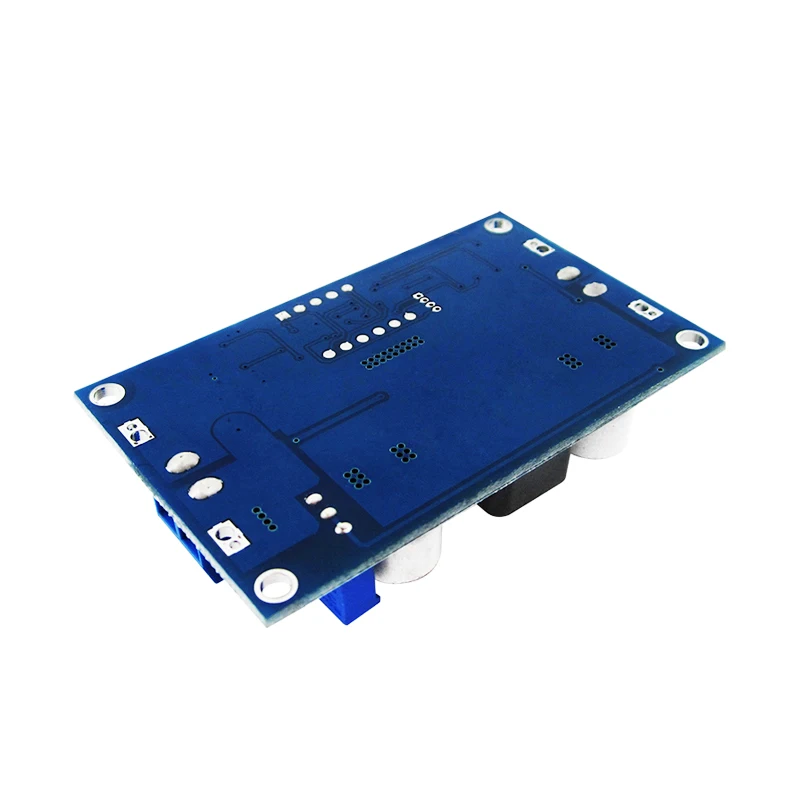

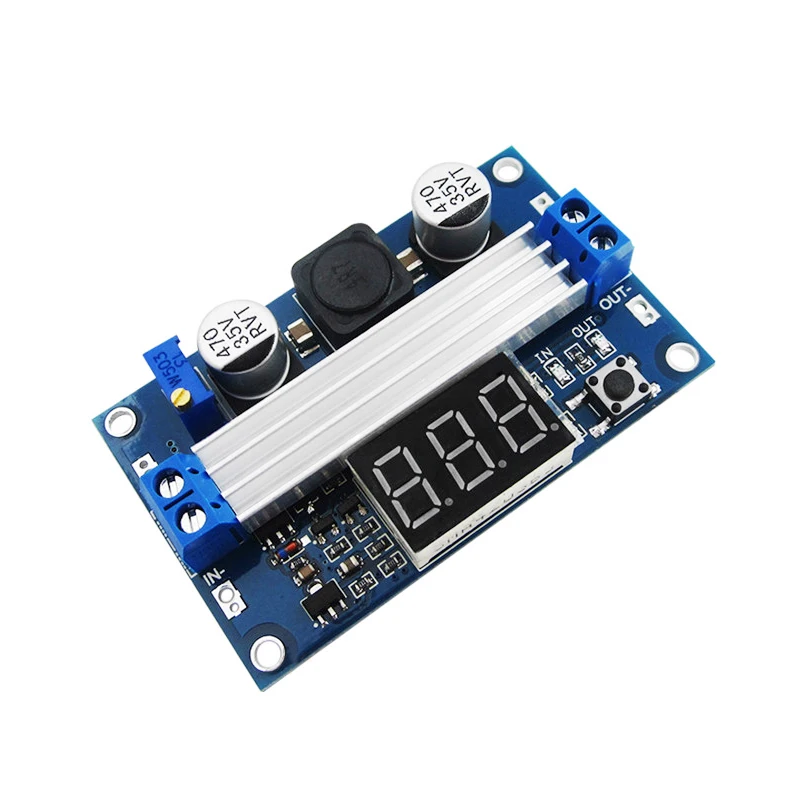

Повышающий Модуль LTC1871 Регулируемый источник питания и вольтметр 1 шт. 100 Вт

Повышающий Модуль LTC1871 Регулируемый источник питания и вольтметр 1 шт. 100 Вт

Описание продукта:

Модуль boost использует Расширенный микроконтроллер и американский импортный контроллер boost, Он устраняет В Нужен резистор тока Используя силуMosfet \'S-сопротивление, Тем самым максимальной эффективности, До 96.4%. ИмпортEdВысокая мощность низкое сопротивлениеMosТранзистор, сильный ток и высокая эффективностьSChottky, Более широкие и толстые следы PCB, Является гарантией высокой мощности и низкой температуры. WЕсли Входное и выходное напряжение превышает 20 в, Модуль мощностью до 128 Вт.

Особенности:

1.Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные штаты могут быть заучены, не потеряны, даже если силаОтключен. (Бортовой светодиодный индикатор «IN» включен, значение входного напряжения в трубке nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).

3.Специальный запуск, функция калибровки вольтметра, Вольтметр никогда не будет неточным!

Вольтметр метод калибровки:

(1) OВыход напряжения калибровкиS

Шаг 1АПросто правая кнопка, чтобы «OUT» LED загорился, вольтметр показывает значение выходного напряжения;PНажмите на правую кнопку более 2 секунд, отпустите, Вольтметр и светодиод «OUT» мигает синхронизацией, чтобы вы Введите режим калибровки выходного напряжения.

Шаг 2 Нажмите на правую кнопку (нормальная скорость), значение напряжения увеличивается;PНажмите Левую кнопку, минус блок;DВвиду различного единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно пресс для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V,HOw много раз вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг3,Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) ВВыходное напряжение калибровкиS

Шаг 1АПросто правая кнопка, чтобы"В"Светодиодный индикатор, вольтметр показывает значениеВУстановите напряжение; Нажмите правую кнопку более 2 секунд, отпустите, Вольтметр и"В"Светодиод мигает в синхронизации, так что вы входитеВРежим калибровки напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Параметры производительности

1.Диапазон входного напряжения:3~35VDC (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)

2.Входной ток:9A (макс)

3.Диапазон изменений выходного напряжения:3,5~35VDC (пожалуйста, убедитесь, что выходное напряжение выше входного напряжения)

4.Выходной ток: 6А (макс.)

5.Выходная мощность: 75 Вт (при входном и выходном напряжении более 20 в до 128 Вт)

6.Эффективность преобразования: 96.4% (макс.)

7.VДальность измерения: от 4 до 40 в, погрешность0,1 V

8.Защита от короткого замыкания: Да (предельный ток 14A).(Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включитьВ первую очередь, А затем получить доступ к нагрузке).

9.Входной сигнал заднего ходаПолярностиЗащита: нет (если требуется, высокий ток диода в серии с входом).

10.Д x Ш x В = 67*43*12Мм

АПрименение:

1.DIY Регулируемый источник питания, вход 5 В может регулироваться на 5-35 В.

2. TИсточник питания для вашего электронного оборудования. Например, 3,7 V литиевая boost на 5V для мобильного питания; 7,4 V или 12V boost на обеспечение резервного питания для ноутбука 19V.
