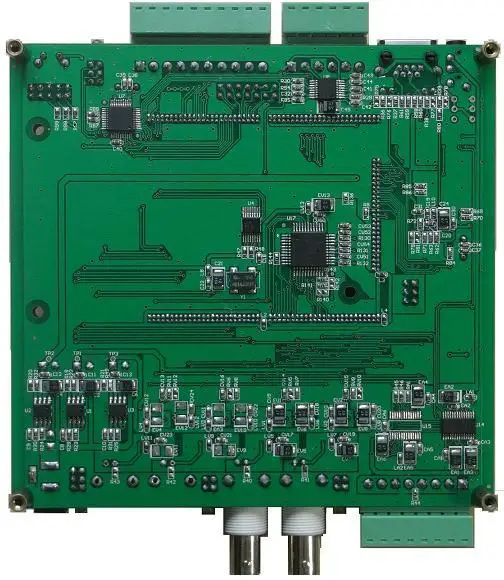

Для Сверхценность DM642 Совет по развитию H.264 видео DSP VMD642 D (железная самой низкой

Для Сверхценность DM642 Совет по развитию H.264 видео DSP VMD642 D (железная самой низкой

Введение системы:

Это одна из серий макетной платы DM642 нашей компании. По сравнению со старой доской разработки, Новая плата состоит из двух частей: основной платы и прикладной платы. Обе функции и гибкость значительно улучшались, сохраняя стабильную стабильность.Основная плата в основном включает DM642, SDRAM, FLASH, CPLD и другие основные чипы. Плата приложения включает в себя все виды периферийных интерфейсов IO, таких как видео, аудио, RS232, RS485, сетевой интерфейс, источник питания и так далее. Таким образом, клиенты могут адаптироваться к собственным продуктам, простая модификация платы приложений, может адаптироваться ко всем видам продуктов оболочки, таким как видеосервер и сетевые видеокамеры.

Операционная система: Windows 2000 или Windows XP

Разработка программного обеспечения: CCS2.20.18 или выше

Размер печатной платы: основная плата 100 мм x 60 мм, с использованием 6 ламинированных технологий, Прикладная плата 130 мм x 130 мм, с использованием 2 ламинированных технологий, все проводки через анализ целостности сигнала, управление, стабильный и надежный.

Основные характеристики платы развития:

Процессор DSP: TMS320DM642Основная частота 600 м,4,8Сотни миллионов инструкций в секунду

DSPВнешние автобусные часы: 100 м

SDRAM: 4 4mx16 бит, 64 бит ширина шины

Вспышка: 1 шт.4 м x 8 бит

Режим загрузки DSP: FLASH boot

Входная мощность: + 5 В вход

Видеовход: 2 способ композитный видео вход переменного тока, максимальный диапазон входного 0-1Vpp.

NTSC:720x525 30 кадров/сек;

PAL: 720x625 25 кадров/сек

Видеовыход: 1 канальный композитный видеовыход, максимальный выходной диапазон Y: 0-1Vpp.

C: 0-0.89Vpp

Аудиовход: 1 вход, 8 кГц-96 кГц, 16/20/24 выборка.

Аудио выход: 1 выходной канал, 8 кГц-96 кГц, 16/20/24 выборки.

Цифровой вход: 4 способа цифровой импульсный источник входного сигнала

Электронные сигареты с цифровым выходом: 4 способа цифровой коммутатор выходной сигнал Выход

Светодиодный свет: 4 пользовательский светодиодный свет, 1 индикаторы питания.

Сетевой интерфейс: 1 10 м/100 м адаптивные сетевые интерфейсы

Интерфейс отладки DSP: интерфейс JTAG, соответствующий стандарту ieeee1149

CPLD интерфейс: JTAG интерфейс

UART: 1 Интерфейс RS232 и 1 Интерфейс RS485

1 EEPROM

1 часы с собакой

Рабочая температура: 0-70 градусов

Потребляемая мощность: менее 5 Вт

Список экспериментов:

Демонстрационный эксперимент по приобретению видеоканалов, сжатие H264 и Сетевая связь

Эксперимент по приобретению видеоканалов

Эксперимент по приобретению и воспроизведению видеоканалов

Эксперимент по приобретению и выходу аудиоканалов

Эксперимент с серийным портом связи

Эксперимент сетевой связи

Программа загрузки вспышки (Загрузочный погрузчик)

Эксперимент по сжиганию и написанию вспышки

Демонстрационный эксперимент светоизлучающего диода

Тест памяти SDRAM

Аппаратная реализация светодиодный логики управления CPLD

Управление CPLD описывает язык Verilog HDL, включая полное управление логикой реализации всей платы разработки.

ЭтоВидео JPEG КОДЕК эксперимент

ЭтоВидео MPEG2 кодек эксперимент

ЭтоВидео H.263 Кодек эксперимент

ЭтоПередача эксперимента видео JPEG кодека сети

Существует также много других процедур обработки изображений, в том числе:

Изображение против цветового эксперимента

Серый масштаб отображения эксперимента изображения

Пороговый эксперимент сегментации изображения

Эксперимент по линейной трансформации серой шкалы

Эксперимент с окном в градациях серого

Эксперимент по поднятию градаций серого цвета

Эксперимент по гистограмме

Эксперимент с серой шкалой равновесия

Эксперимент по переводу изображений

Эксперимент преобразования изображения вертикального зеркала

Эксперимент по изменению изображения с горизонтальным зеркальным изображением

Эксперимент по масштабированию изображений<
