1. Общее описание чипа MB90092

MB90092-это высокопроизводительный чип наложения символов, который используется для генерации или отображения текста или графики на композитном видеосигнале. MB90092 может отображать внутренние, синхронные или внешние синхронные английские, китайские иероглифы и графику только путем подключения нескольких компонентов через чип внешних шрифтов.

Из-за сильной функции и сложного применения чипа большинство пользователей в Китае столкнулись со многими проблемами в использовании чипа, особенно проблемами, связанными с чипами библиотеки символов, И соответствующие данные относительно малы, что влияет на ход разработки проекта. Пользователи могут напрямую применять схему разработки и код для своих продуктов, значительно уменьшая цикл разработки и быстро Применяя к тому случаю, который вам нужен.

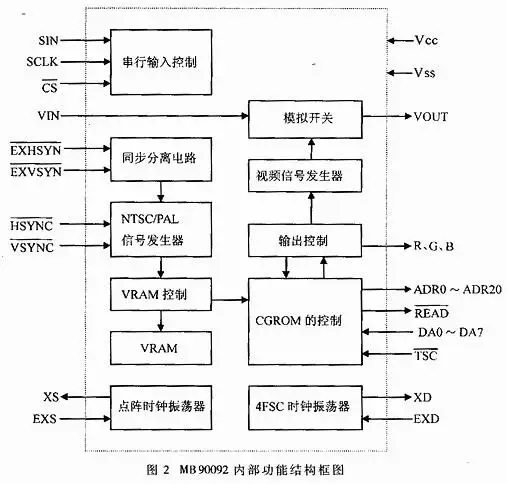

MB90092 функциональная схема внутренней структуры:

Два. Описание функции

Используя наиболее часто используемый Композитный сигнал видео (Vin) Входной выход или S-VIDEO вход и выход, накладывайте черно-белые и цветные символы на видеоизображения. Основные функции заключаются в следующем:

1. Внешняя синхронизация: накладные черно-белые фигуры, английский язык, изображения, китайские иероглифы и анимация на цветных или черно-белых изображениях, включая рамку, фон и Размер китайских символов.

2. Внутренняя Синхронизация: во внутренней синхронизации, Настройка цвета фона, размер шрифта и Настройка цвета, изображение/значок и Настройка цвета могут быть реализованы для реализации функции счетчика/часов и реализации функции специального эффекта. 8 цветов персонажа, 8 цветов фона персонажа и 8 цветов фона экрана.

3, с китайским одним или двумя уровнями, вы можете сложить любые китайские символы (шрифт может быть установлен и изменен программным обеспечением).

4, Размер 16 рядов может быть установлен командой 5.

5, мы можем отрегулировать уровень и вертикальное смещение наложенной информации на 64 порядка.

6, поддержка PAL и NTSC двух цветовых систем (необходимо изменить кристалл, 17,734 МГц, когда PAL).

7. Переключение различных функций осуществляется с помощью клавиатуры.

8. Плата разработки, оставленная частью пользовательского интерфейса, пользователь может осуществить две разработки на этой плате.

Три. Общая структура Совета по развитию

Плата разработки показывает только основную функцию mb900922. Общая структура является следующим образом:

Схема клавиатуры: 4*4 Схема сканирования клавиатуры

Шрифт: библиотека с цифрами, английскими и китайскими персонажами, пользователи могут добавлять Пользовательские изображения в пространстве шрифта и предоставлять пространство для хранения символов для вспышки 2 м.

Синхронная схема: LM1881 используется в качестве синхронной цепи разделения.

Контроллер: использование обычного сланца STM32

Последовательный порт: полная и ПК связь и другие цепи связи

Интерфейс RS485: полная коммуникация устройств RS485, включая управление PTZ.

Выходная мощность интерфейс: Питание выходной мощности от 12V 2A

Четыре. Функциональная Демонстрация:

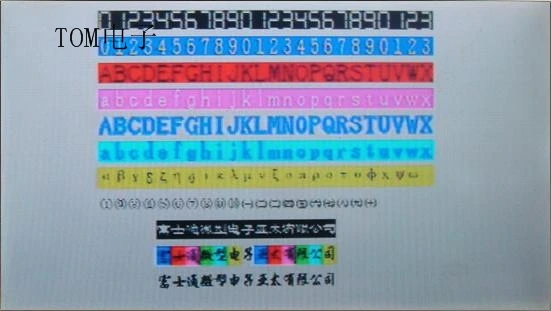

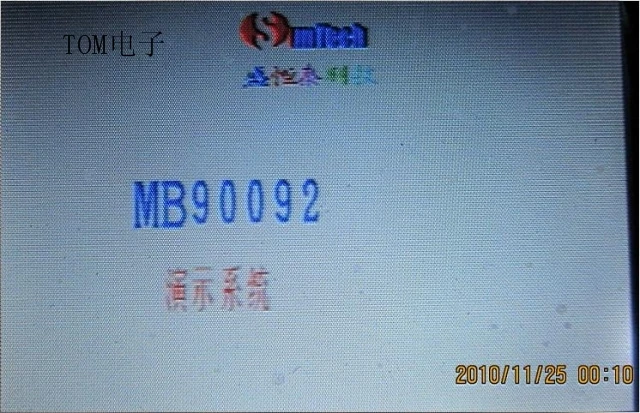

Функциональная демонстрация

Настройка B: цвет фона

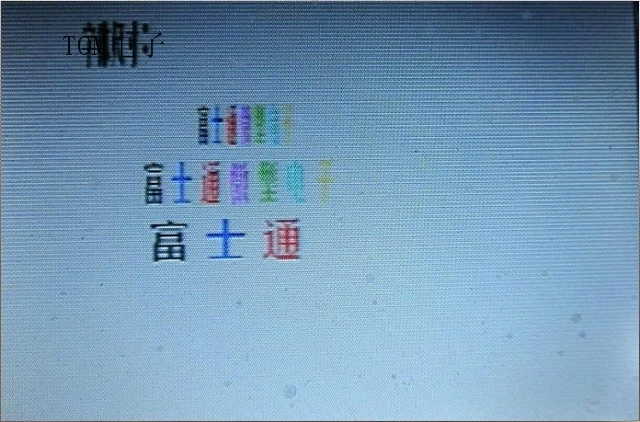

B: параметры размера шрифта

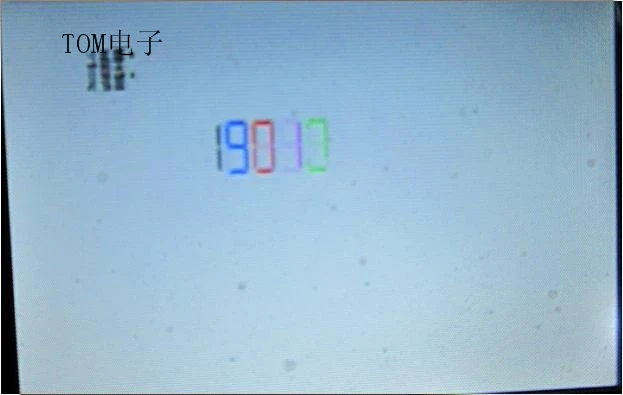

B: демонстрация счетчика

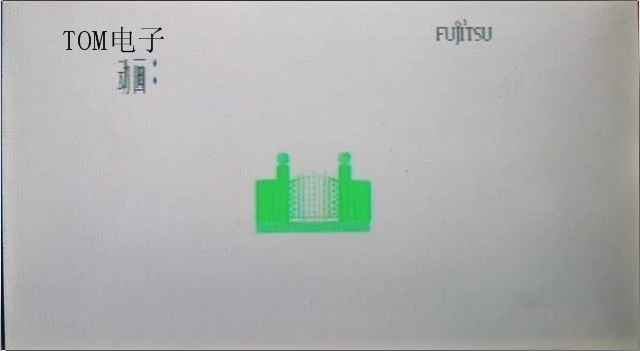

B: демонстрация анимации

Пять. [цена и список отгрузки]

Список выглядит следующим образом:

MB90092 доска для разработки;

1 видеосвязь;

5 В DC источник питания;

CD-ROM включает в себя: чип-данные, схему разработки платы, инструкции пользователя, программу источника C и программу производства шрифта.

Презентация: информация о макетной плате Fujitsu включает схематическую схему, программное обеспечение с исходным кодом языка, формат PDF с схемой PCB и так далее.
