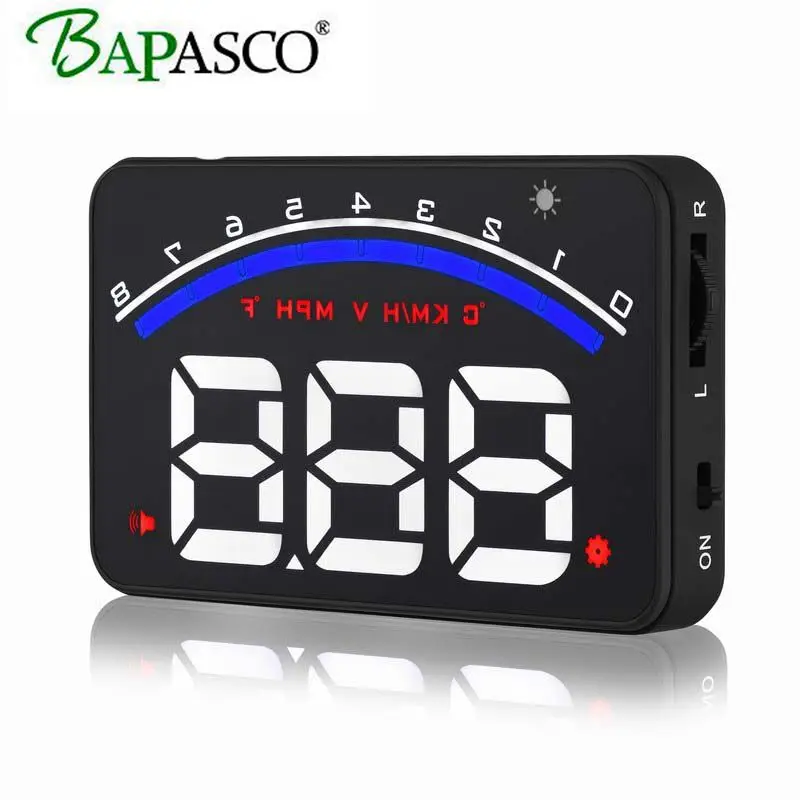

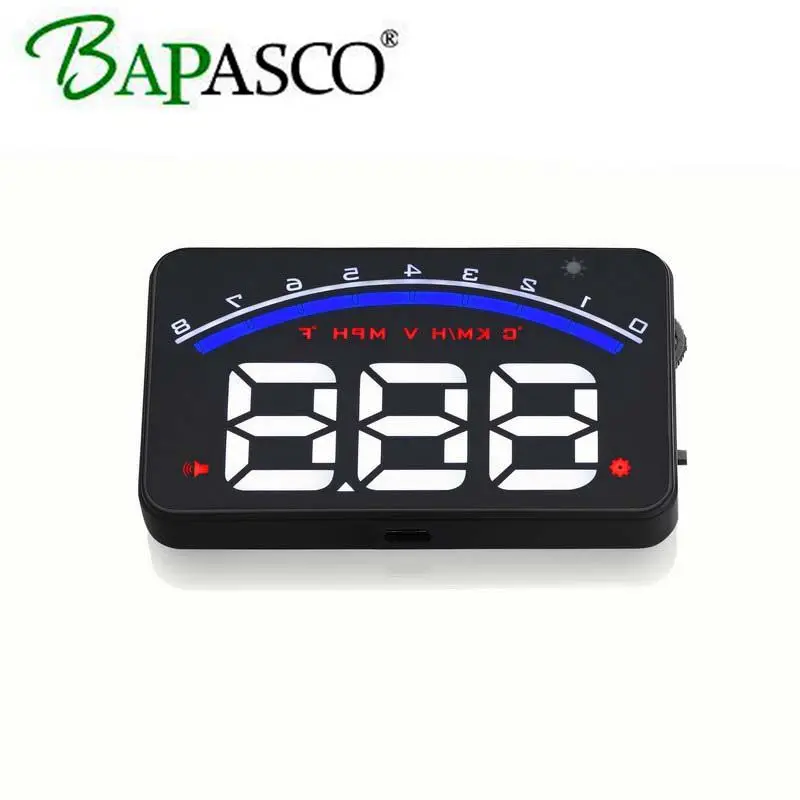

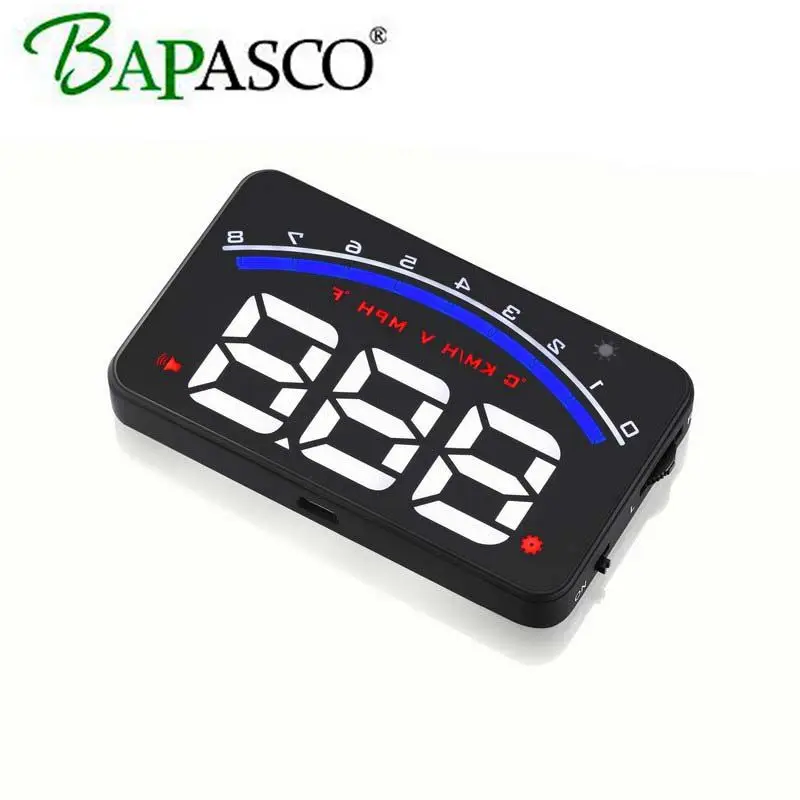

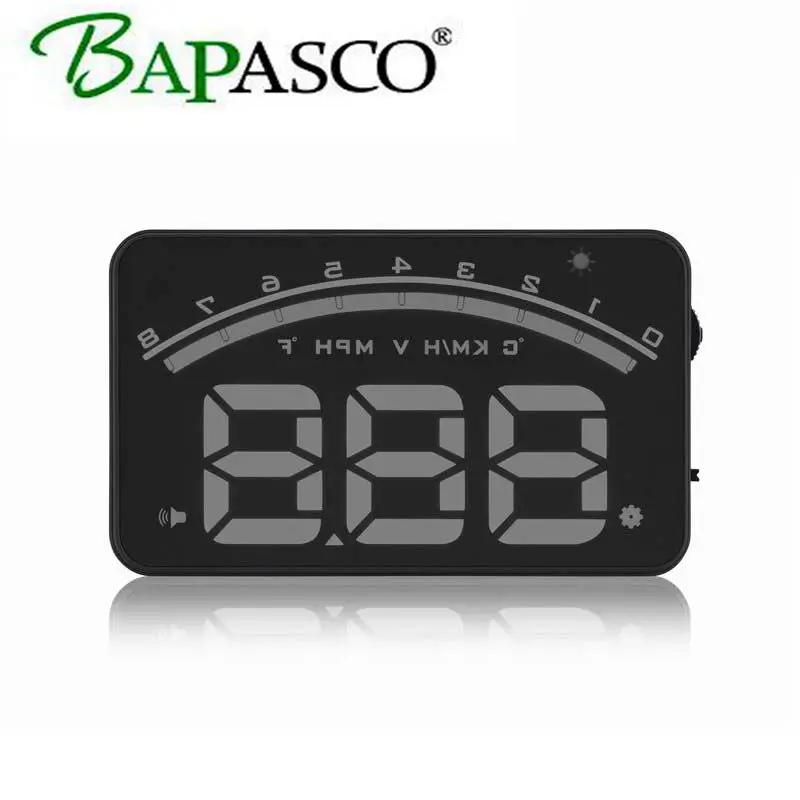

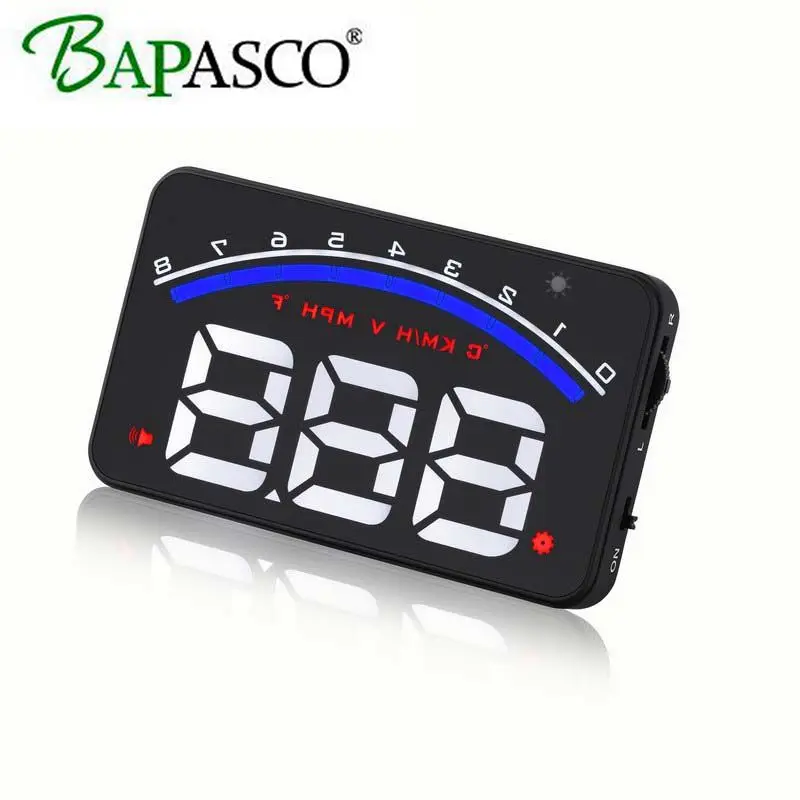

BAPASCO HUD head up display M9 с отражателями скорость отображения расход топлива температура

BAPASCO HUD head up display M9 с отражателями скорость отображения расход топлива температура

Основные функции и функции HUD:

1. В наличии для автомобилей с OBD2 и eubd портом (автоматическая система диагностики автомобиля), заглушка и игра

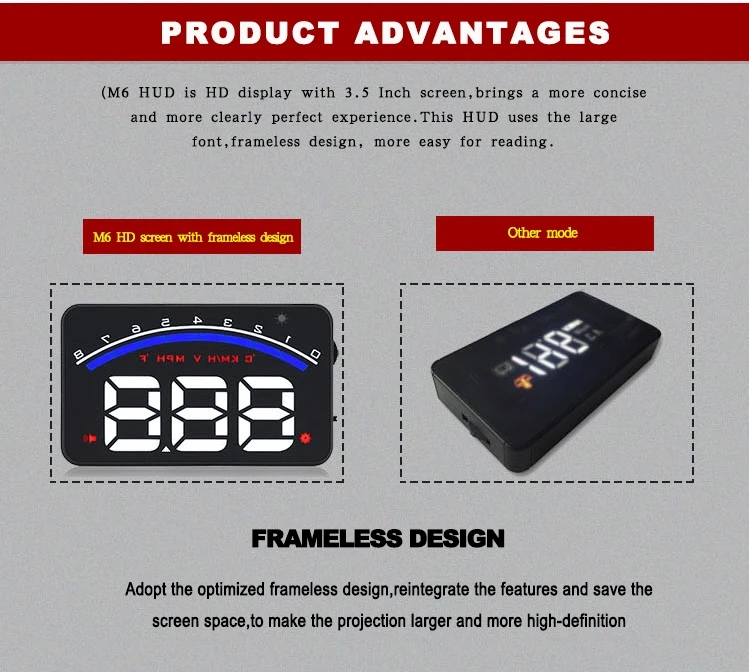

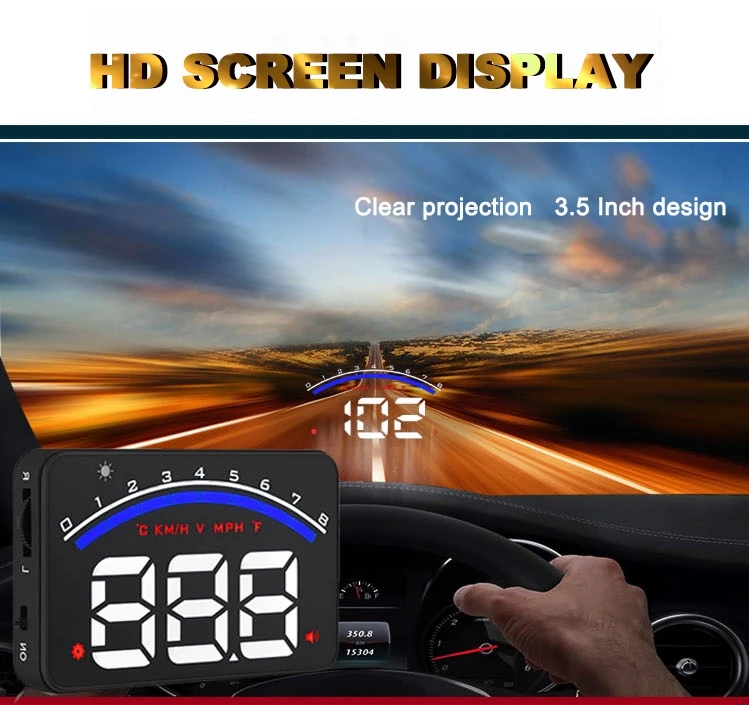

2. Экран 3 дюймов HD дисплей

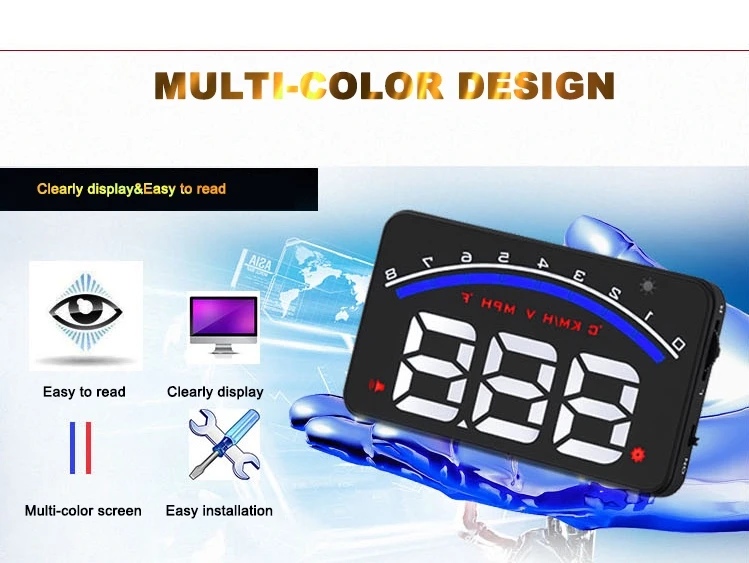

3.Многоцветный дизайн делает экран более обильным и удобным для чтения

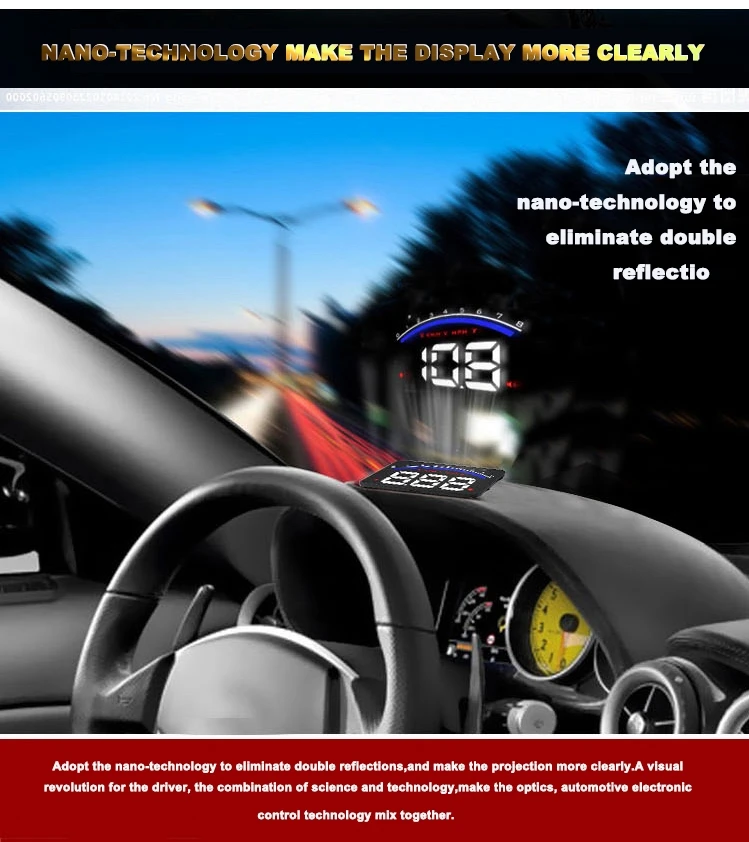

4. нано-технология, чтобы устранить двойные отражения, более четкие.

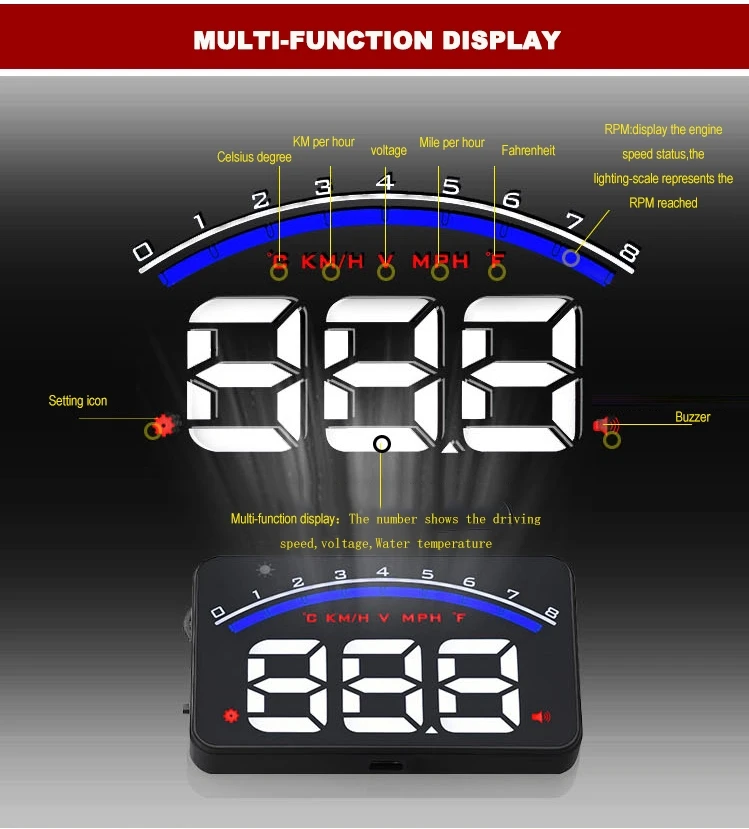

6. насыщенное содержание: скорость, об/мин, температура воды, напряжение, низкое напряжение сигнала, высокая температура воды, тревога, скорость тревоги, свободно переключается между километров и миль.

6. автоматическое включение/выключение: HUD старт и выключен с автозапуском и выключением, эффективная защита автомобиля от аккумулятора; сохранение режима ручного переключения, более простой в управлении HUD.

7. автоматический и ручной режим регулировки яркости, вождения не ослепительный

Использование и установка для отражения фильма:

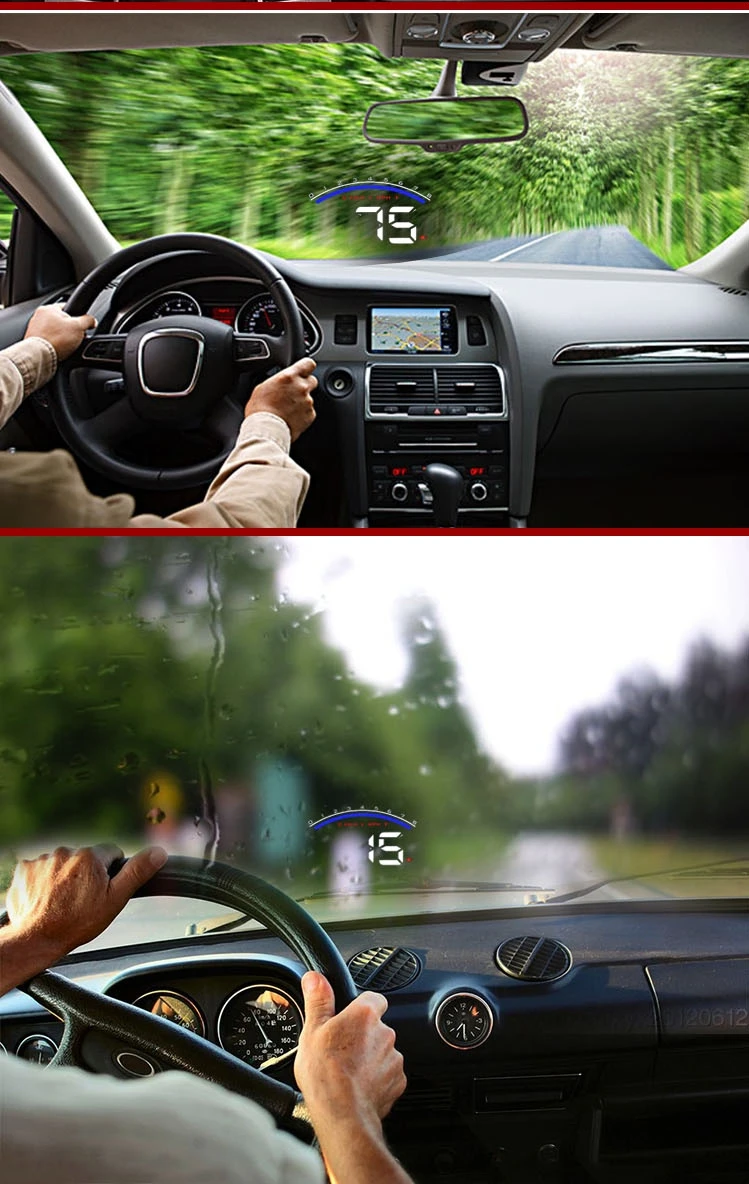

Обратите внимание: HUD проекты информации о приборной панели на лобовое стекло автомобиля, потому что ветровое стекло является двойным, что сделает двойное отражение на ветровом стекле, когда он работает. двойное отражение будет отличаться из-за другого ветрового стекла. если вы видите четкую информацию о дисплее, то нет необходимости использовать пленку отражения. Если существует двойной образ, то, пожалуйста, используйте пленку для отражения.

Сначала, пожалуйста, положи коврик на приборную панель, а потом поставь на него Худ. отражение пленки может быть придерживаться позиции прямо над положением HUD, которое может отражать экран хоста до ветрового стекла.

Методы наклеивания пленки:

1. распылите воду на месте, где будет наклеена пленка, И затем использовать сухую ткань, чтобы очистить ее;

2. снять заднюю сторону (обозначено 1) пленочной пленки, затем вставьте его в оконное стекло.

3. после того, как вы скорректировали местоположение, вы можете использовать scratch доска или что-то другое плоское, чтобы скользить пленку и выжать воду изнутри пока в нем нет пузырей или воды.

4. снять защитную пленку (маркировку 2) пленки отражения. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик для перемещения позиции.

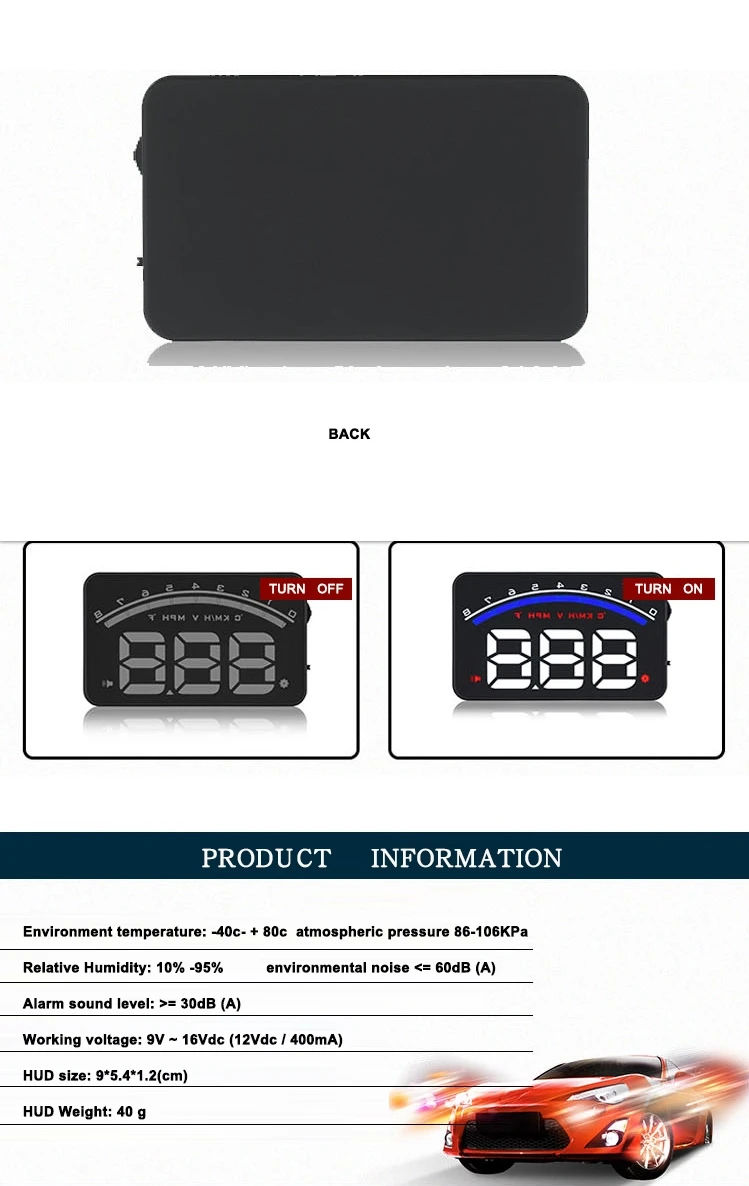

Технические параметры:

Температура окружающей среды:-40c-+ 80c атмосферное давление 86-106кпа

Относительная влажность: 10%-95% Экологический шум <= 60дБ (а)

Уровень звукового сигнала: "= 30дБ (а)

Рабочее напряжение: 9 В ~ 16В (12В/400мА)

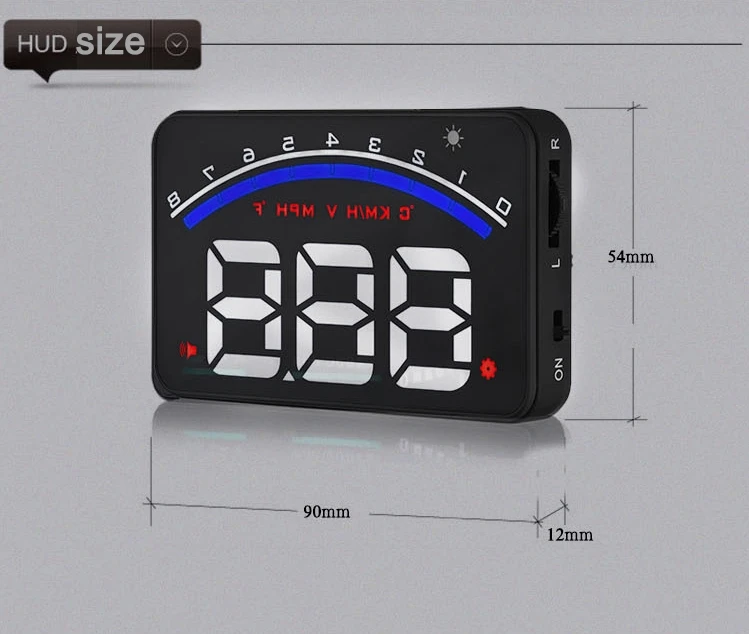

Размер HUD: 9*5,4*1,2 (см)

Вес HUD: 40 г

Решение для общих проблем

1. экран без дисплея, и без электричества

Причина: запуск автомобиля двигателя; Проверьте, плотно ли БД кабельная линия; пожалуйста, подтяните к БД-кабелям больше времени, чтобы обеспечить; Проверьте, включается ли усилитель мощности HUD. Если нет дисплея, пожалуйста, измените еще одну машину, чтобы проверить, проанализируйте, хорош ли Автомобильный диагностический интерфейс, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. HUD показывает только Напряжение автомобиля и автоматически отключается после 30 секунд, когда он находится в состоянии с электричества во время поездки.

Причина: HUD, только что доступное для автомобилей с OBD2 соглашение и EU-OBD соглашение (Европейский регион: после 03 лет, другие регионы: после 07 лет)

Продукты HUD не поддерживают JOBD и OBDI, а также рекомендуемый тест для другой машины.

3. Не ясно когда Гуд под солнечным светом.

Проверьте, разорвана ли защитная пленка HUD на поверхность, и, пожалуйста, наклеите пленку на отражение в подарочной коробке, соответствующей на ветровое стекло. или вертикальной печати в 5 секунд, чтобы ввести в меню настройки, когда HUD имеет питание, короткая нажмите 4 раза в меню 4, отрегулируйте параметр до 2, вертикальная пресса за 5 секунд, чтобы сохранить.

4. неправильная операция приводит к сбоям. Или неточные данные

Сделайте сброс настроек.

5. неточным Скорость

A. сначала проверьте устройство скорости корректно или нет, блок скорости, в том числе км/ч и миль/ч, короткий пресс в волновой кнопке для переключения между км/ч и миль/ч

B. когда HUD работает, вертикальная нажмите кнопку wave 5 секунд, чтобы ввести в меню опции, здесь опция меню Показывает 0, параметр показывает 107, вверх или вниз по волновой кнопке, чтобы увеличить или уменьшить значение в зависимости от разницы, пока это не показывает корректно один. после регулировки, вертикальная пресса через 5 секунд, чтобы сохранить его.

6. установка HUD для задницы (автоматическая система запуска/остановки)

Значение по умолчанию для времени завершения HUD составляет 10 секунд, когда машина-газ-электрическая гибридная и автоматическая система запуска/остановки, вы можете задержать время завершения (в секундах from10 продлевается до 120 секунд.)

7. HUD не может выключать или HUD может отключиться, но заново начать

Найти меню 8, настроить параметр по умолчанию 0-13,2-14,0 В
