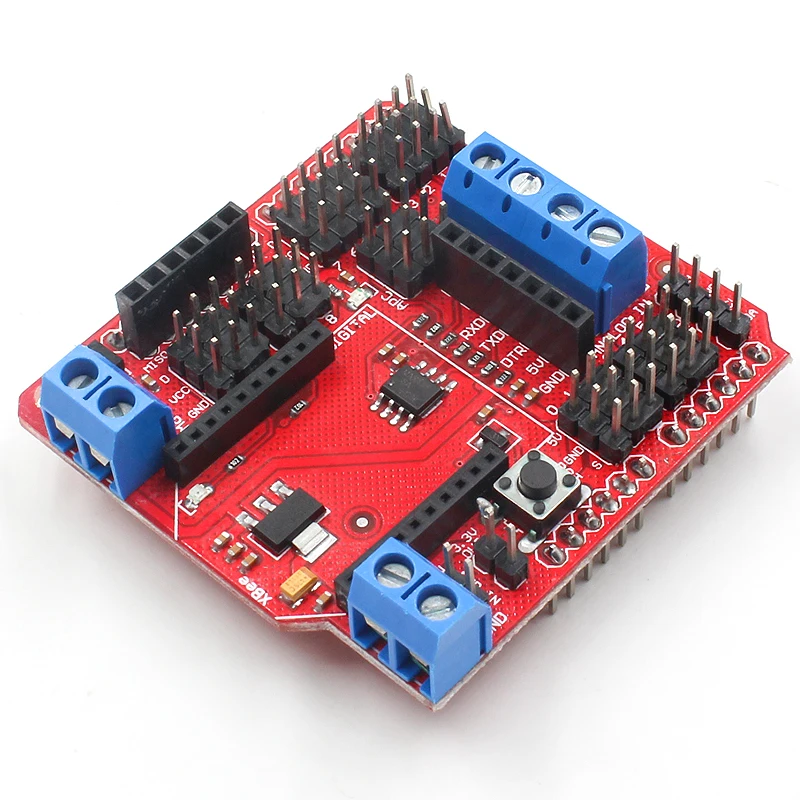

Описание:

Наша Расширительная плата IO развивается, этот последний расширительный Щит V5 IO теперь поддерживает Xbee. Он сочетает в себе наш популярный Xbee щит

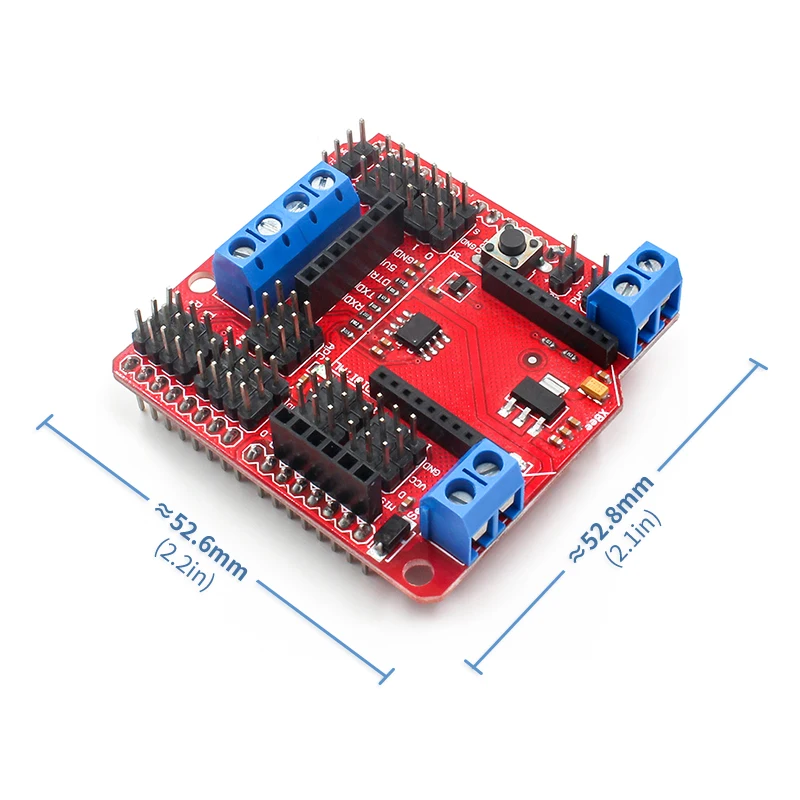

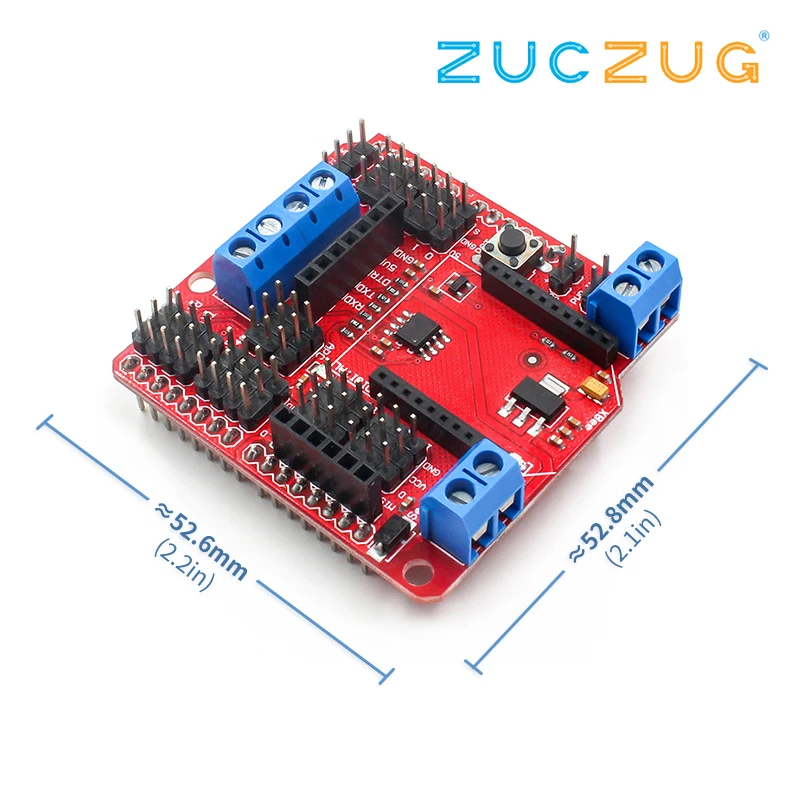

Спецификация

• Поддержка RS485
• Поддержка Xbee (Xbee pro)
• Поддержка Bluetooth
• Поддержка APC220
• Поддержка чтения/записи sd-карт

1. Удлинение Из 14 Цифровой IO Порты (12 Сервопривод Интерфейс) И мощность;
2,6 Аналоговый IO Порты И мощность;
3,1 Цифровой Внешняя мощность Порт Терминал;
4. Цифровой-Порт Внешний Источник питания и Бортовой Автоматический источник питания Переключение;
5,1 Внешний вход питания Терминал И  Вход Штырь;
6. RS485 Интерфейс;
7. Кнопка сброса;
8. xbee/Bluetooh Bee Bluetooth Беспроводная передача данных Интерфейс;
9. APC220/Bluetooh V3 Беспроводной Bluetooth Передача данных Интерфейс;
10. IIC/I2C/TWI Интерфейс;
11.3.3 в Выходной порт;
12. SD Модуль карты Интерфейс;

RS485

Для работы с comms используется чип SP485CN.

Винтовые клеммы (предположим, что три перемычки установлены на '485'), отмеченные 'A' и 'B' перейти непосредственно к IC 'A' и 'B' штифты (6 и 7 соответственно).

Винтовой терминал, отмеченный VCC, переходит к IC VCC pin (8), а также к линейке платы + 5 В

Винтовой терминал, отмеченный GND, переходит к IC GND pin (5), а также к линейке GND платы

Пин-код чипа (ввод данных?) (4) подключен к цифровому контакту Arduino 1 (TX).

Штырь микросхемы RO (вывод данных?) (1) подключен к цифровому контакту Arduino 0 (RX), с резистором pull-up до рельсы + 5 В.

Pin (3) (с помощью резистора) DE (с выходом) Подключается к цифровому контакту Arduino 2-это активный высокий.

Этот DE pin также подключен к чипу RE bar (приёмник включен) pin (2) и, следовательно, контролируется для Arduino цифровой pin 2 тоже-это активный низкий.

Цифровой контактный 2 = Rx/Tx 'возможность'; высокий для передачи, низкий для получения

Таким образом, для передачи данных с Arduino Digital Pin 1 вам нужно взять цифровой pin 2 high, а для получения данных для Arduino Digital Pin 0 вам нужно взять цифровой pin 2 low.

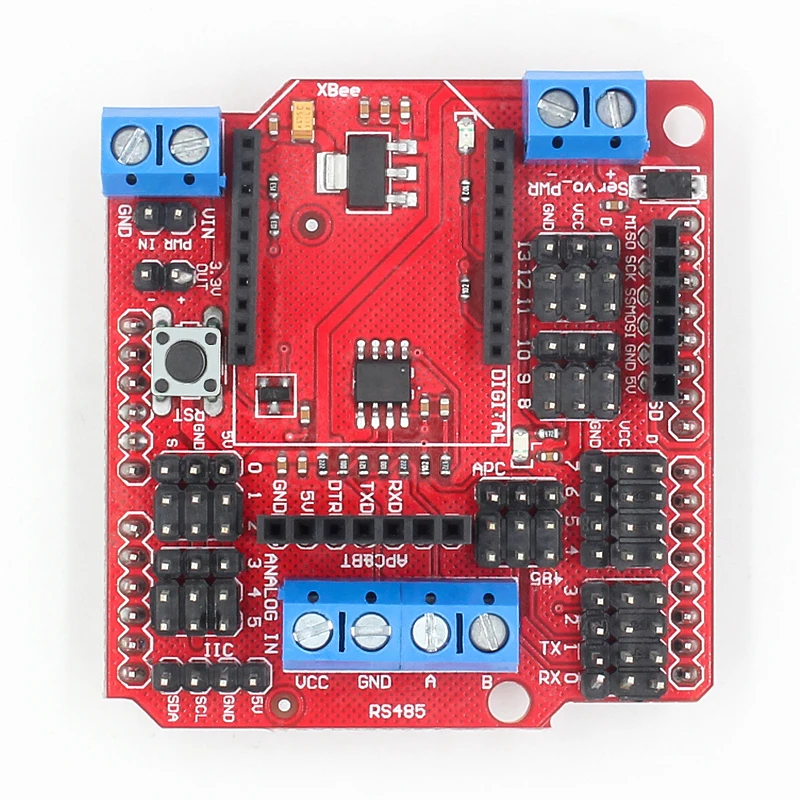

Штифт-выход

Код образца

RS485 передача данных

Int EN = 2;/RS485 имеет разъем включения/отключения для передачи или получения данных. (извлеките для) для Arduino Digital Pin 2 = Rx/Tx 'Enable'; высокая передача, низкая для получения void setup () {pinMode (EN, OUTPUT); серийный. старт (19200);} пустая петля () {/Отправка данных цифровой записи (EN, Высокий);/включение последовательного передачи данных. Печать ('A'); задержка (1000);}

RS485 получение данных

Int ledPin = 13; int EN = 2; int val; void setup () {pinMode (ledPin, OUTPUT); pinMode (EN, OUTPUT); Serial. begin (19200);} void loop () {/получите данные digitalWrite (EN, LOW);/Включите получение данных val = Serial. чтение (); if (-1! = val) {if ('A' = val) {DigitalWrite (ledPin, HIGH); задержка (500); digitalWrite (ledPin, LOW); задержка (500);}

• 1 шт. *I/O расширительный Щит V5 Xbee сенсорный щит SRS485 Bluetooth ШИМ для Arduino
