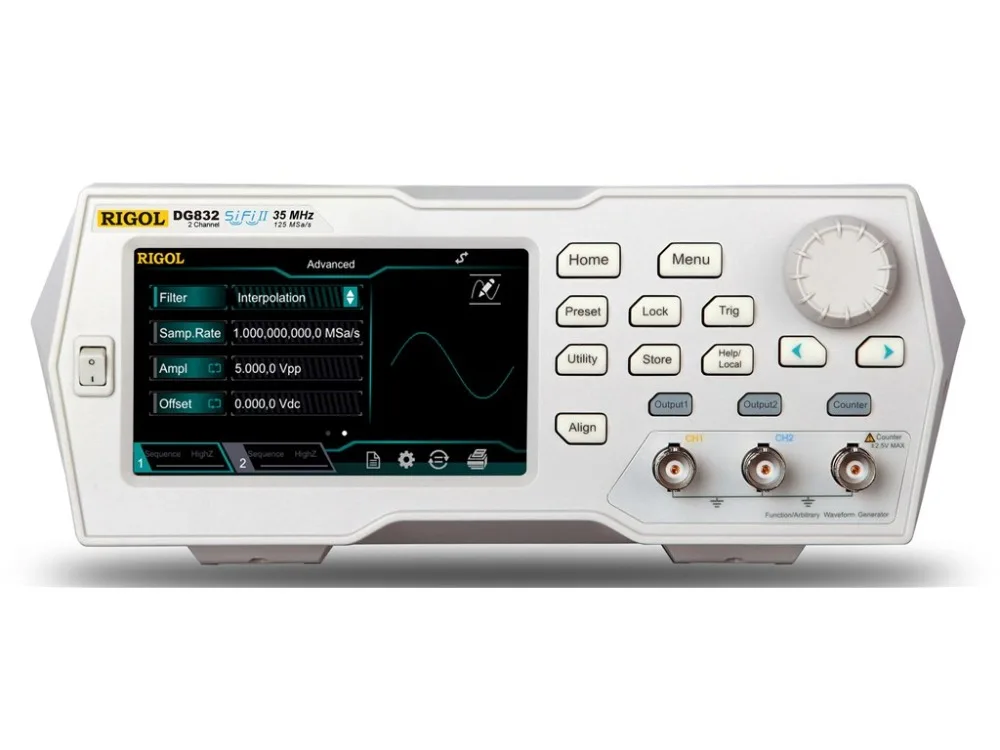

Rigol DG832 35 МГц функция/генератор произвольных сигналов 2 канальный 4 3 "TFT цветной
30 225,57 руб.
Новое поступление

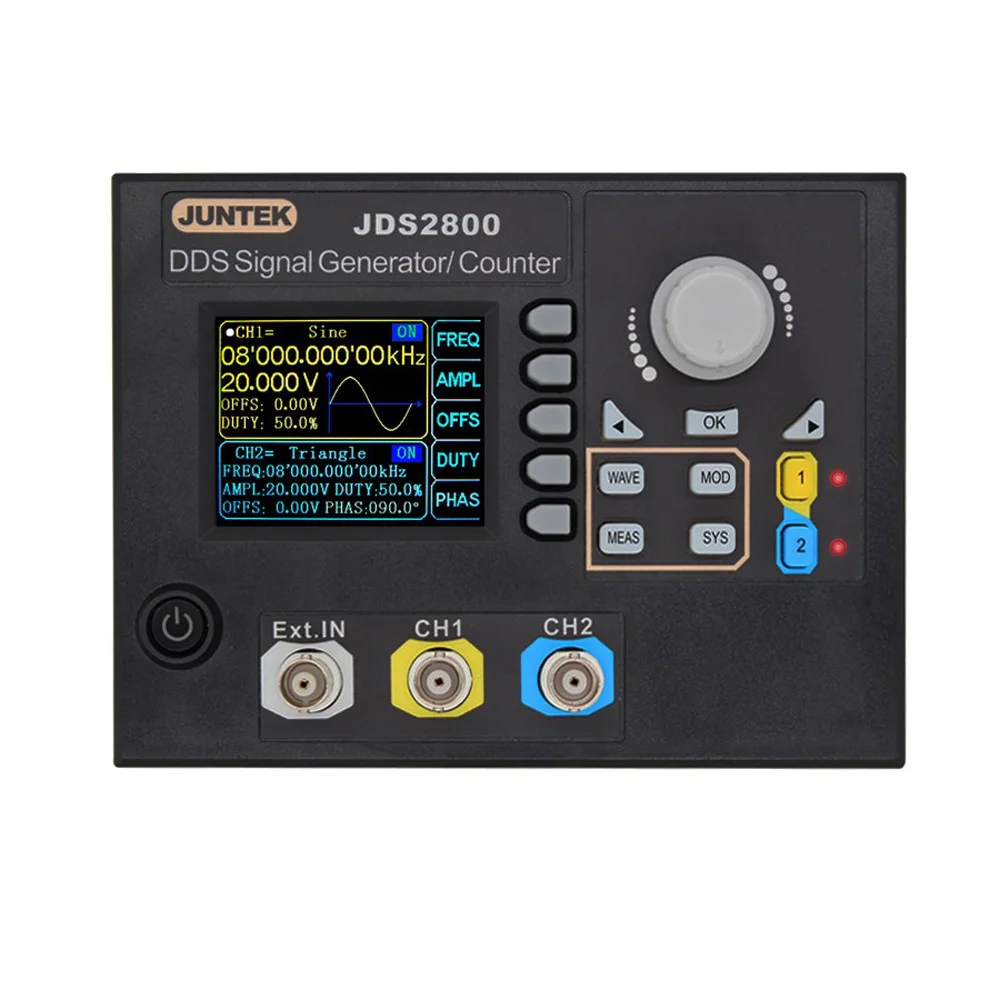

Цифровой двухканальный генератор сигналов JUNTEK JDS2800 15 МГц функция цифрового
4 894,42 руб.
Генератор радиочастотных/высокочастотных сигналов TRONSON TSG17 150 МГц|frequency signal
6 848,86 руб.
DC PWM генератор сигналов Micro USB 2CH регулируемый рабочий цикл частоты импульса
87,12 руб.
Настольная плата для генератора часов Si5351A Si5351 I2C 3 5 в постоянного тока Модульная
264,38 руб.
Функция генератор ЖК дисплей Дисплей PWM Частота Рабочий цикл прямоугольный
559,06 руб.
10 шт. механик AD17 AP07 для iPhone Samsung Huawei Xiaomi OPPO VIVO батарея тестирование PCB пластина
7 791,23 - 15 711,23 руб.
Генератор сигналов DDS высокой точности 60 МГц двухканальный произвольный функция
6 211,77 руб.
Electronic DIY Club
Магазина Electronic DIY Club работает с 12.03.2016. его рейтинг составлет 89.65 баллов из 100. В избранное добавили 9635 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 636 наименований товаров, успешно доставлено 54511 заказов. 976 покупателей оставили отзывы о продавце.
Характеристики

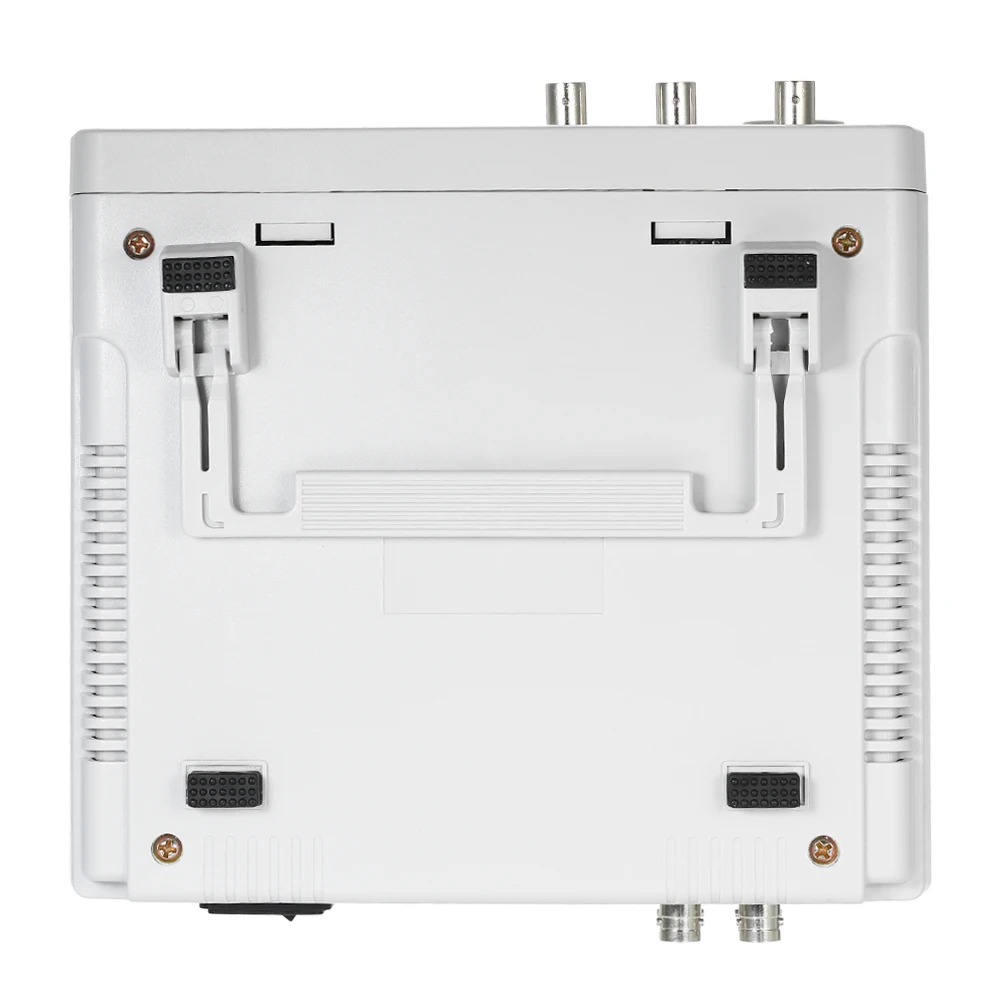

FY6800 цифровой DDS двухканальный генератор сигналов произвольных волновых 250MSA/s 14
История изменения цены
*Текущая стоимость 6 726,14 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 8004.41 руб. | 8404.28 руб. | 8204 руб. |
| Feb-19-2026 | 7937.71 руб. | 8334.69 руб. | 8135.5 руб. |
| Jan-19-2026 | 6659.20 руб. | 6992.15 руб. | 6825.5 руб. |
| Dec-19-2025 | 7802.42 руб. | 8192.77 руб. | 7997 руб. |
| Nov-19-2025 | 6793.15 руб. | 7133.44 руб. | 6963 руб. |
| Oct-19-2025 | 7668.31 руб. | 8051.19 руб. | 7859.5 руб. |
| Sep-19-2025 | 7600.4 руб. | 7980.72 руб. | 7790 руб. |
| Aug-19-2025 | 7533.77 руб. | 7910.37 руб. | 7721.5 руб. |
| Jul-19-2025 | 7466.17 руб. | 7839.93 руб. | 7652.5 руб. |
Описание товара
FY6800 цифровой DDS двухканальный генератор сигналов, генератор произвольных волновых сигналов, 250MSA/s, 14 бит, Частотный метр 40 МГц
Эта серия двухканальных генераторов сигналов сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольных сигналов, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик, счетчик частоты и т. Д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный инструмент для тестирования или измерения для инженеров-электроники, электронной лаборатории, обучения и исследований.
Особенности:
Принимаем Технология прямого цифрового синтезатора (DDS)И обеспечивает стабильные, точные, чистые и низкие искажения сигналов.

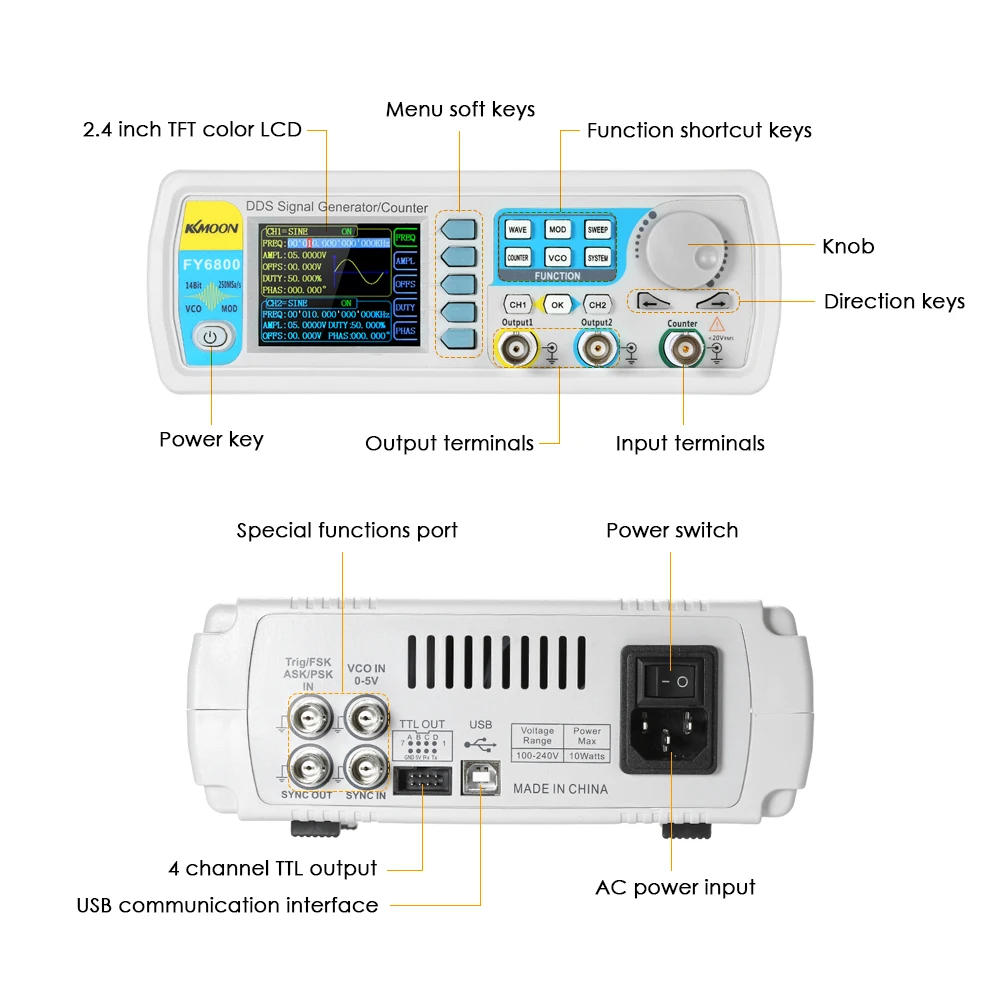

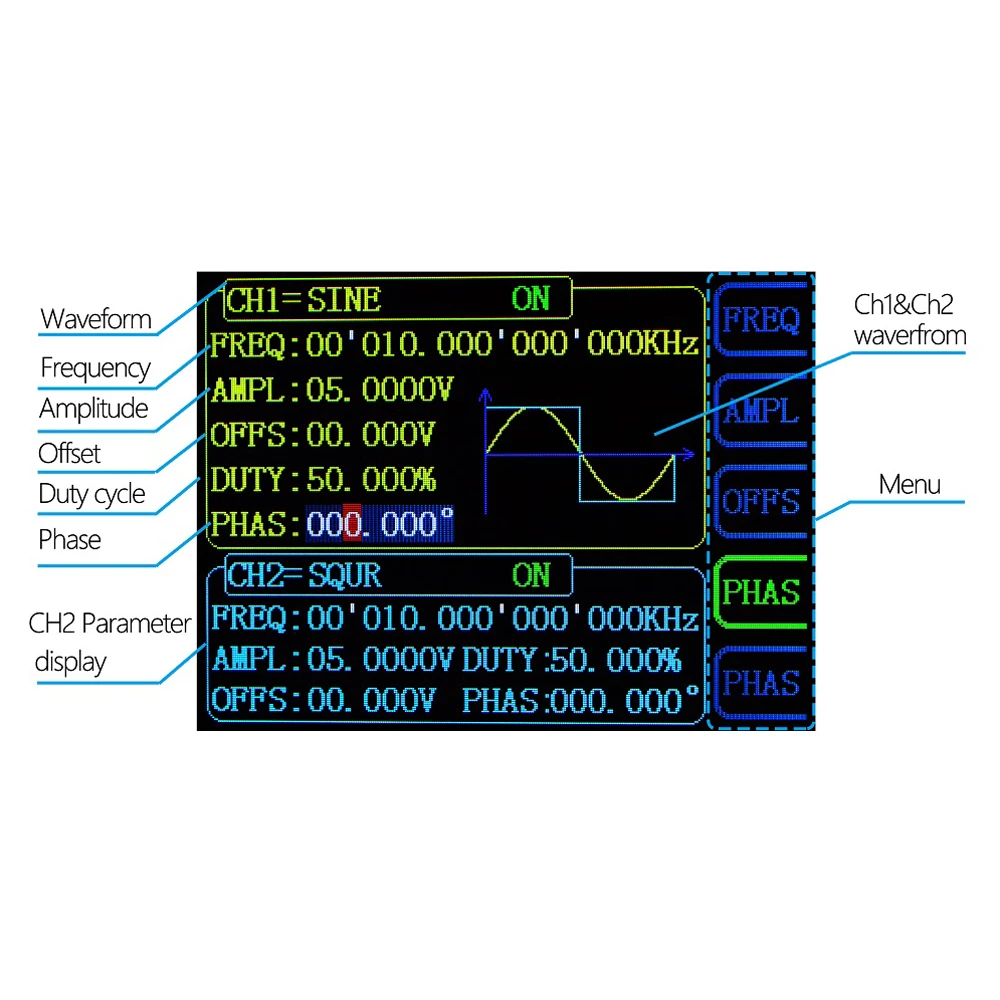

2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, Одновременно отображает параметры и графики CH1 и CH2.
Используйте мягкие силиконовые клавишиВместо традиционных лоскутных ключей, более длительный срок службы и более удобное управление инструментом.
Применение 14-битный высокоскоростной чип преобразователя D/A (погрешность в выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250MSA/s и вертикальное разрешение 14 бит.
Может Выход до 98 групп функций/произвольная форма волны: 34 группы заданных волновых сигналов и 64 группы пользовательских форм.
Позволяет хранить 64 файлы данных произвольной формы, Глубина хранения каждого сигнала составляет 8192 точек * 14 бит.

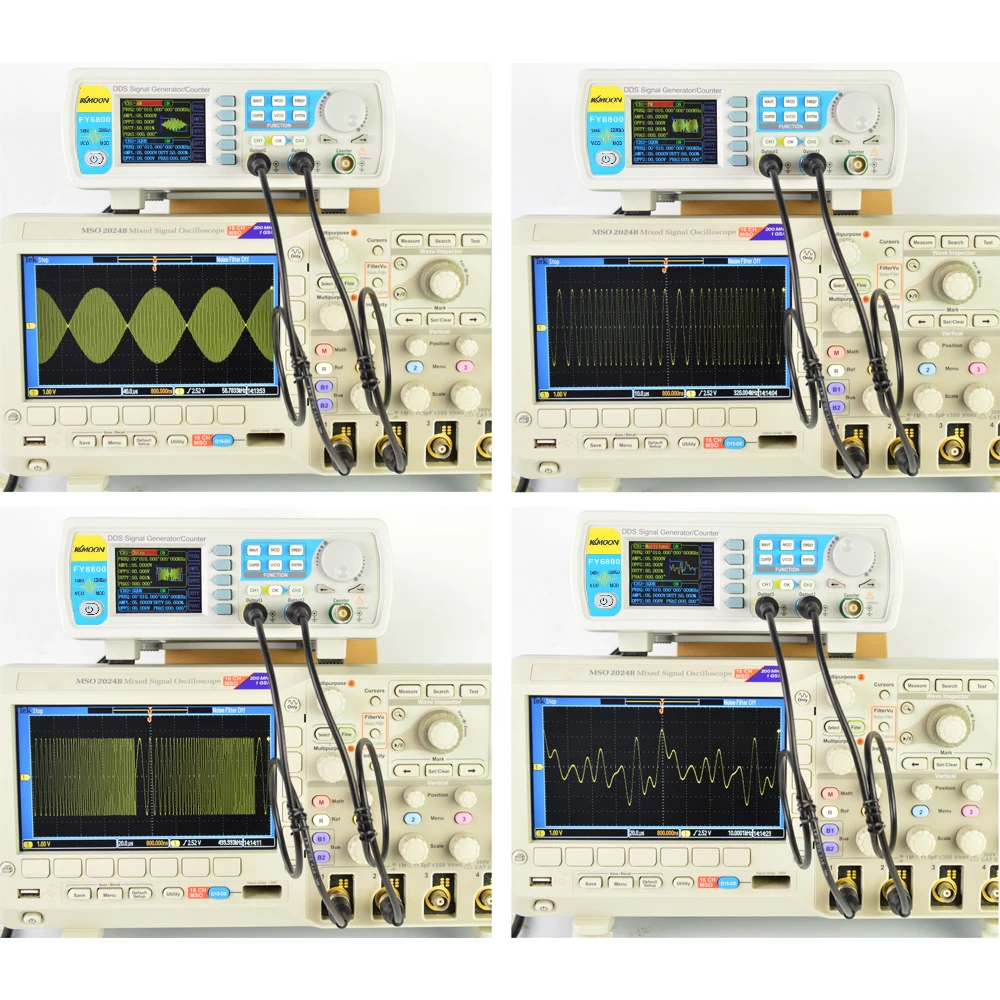

Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK.
Развертки Функция:Линейная развертка и логарифмической развертки; 0,01 s-999,99 s Время развертки; Вверх, вниз, и туда и обратно развертки направлениях.
Функция VCO (выход контроля напряжения):Поддержка функции контроля напряжения на выходе сигнала VCO (например, осциллятор с контролем напряжения).
Функция выхода Burst:Есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выдержать 1 ~ 1048575 импульсов.
Функция частотного метра:Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Счетчик Функция:2 режима измерения муфты, включая муфту постоянного тока и муфту переменного тока.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимые два выхода, синхронизация работы между каналами.
Фазы диапазон регулировки двух каналов составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.
С функцией цифрового сигнала на выходе:Он может реализовать любой уровень CMOS с амплитудой 0 ~ 10 В.
Оснащен функцией отслеживания каналовВ тех случаях, когда накладной, который необходим для отслеживания груза включена функция, все параметры обоих каналов может быть обновлено в соответствии с Инструкция конфигурации в одно и то же время.
Высокая амплитуда Разрешение:Минимальная амплитуда может достигать 1 мВ, амплитудный диапазон-1mVpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.
С функцией смещения постоянного тока-10 В ~ + 10 в (≤ 20 МГц), разрешением до 1 мВ.
Для хранения Функция:Можно сохранить 20 групп параметров, заданных пользователем, и в любое время известь.

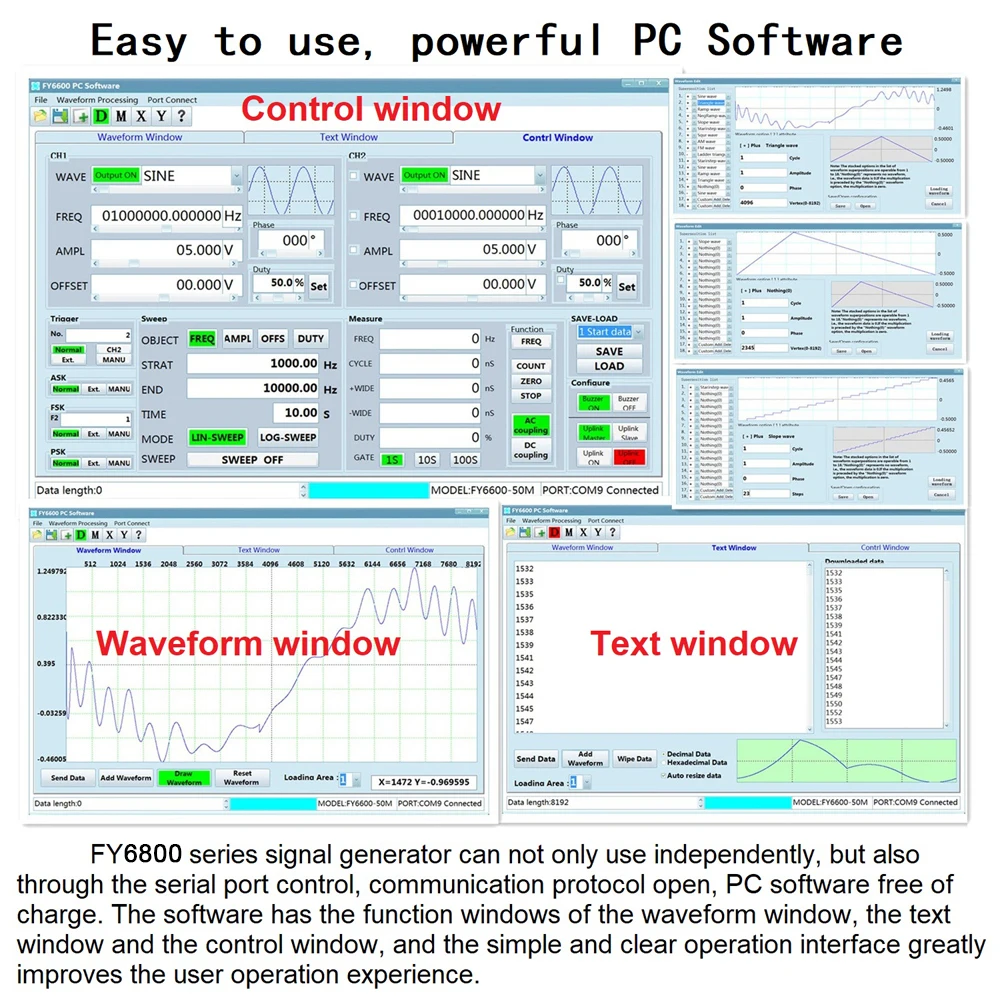

Связь Функция:Все функции могут управляться программой ПК, и протокол связи доступен для вторичного развития.
Защита от короткого замыкания на выходе:Все выходы сигнала могут работать в условиях коротких замыканий при нагрузке 60S или более.

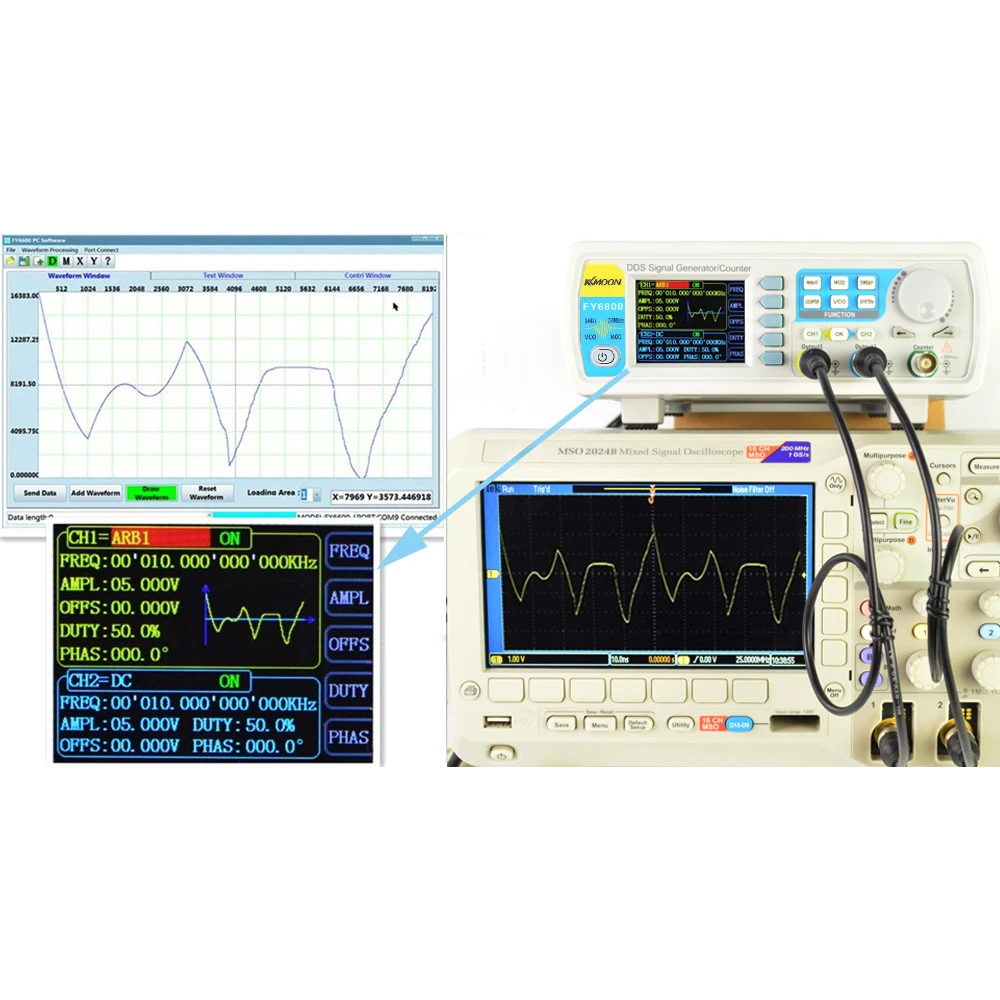

Функция редактирования произвольной формы волны:Пользователь может изменить произвольный сигнал на ПК, а затем загрузиться на выход из инструмента.
Технические характеристики:
| Параметры частоты | ||||
| Синусоида(По желанию) | 0 Гц ~ 20 МГц | 0 Гц ~ 30 МГц | 0 Гц ~ 40 МГц | 0 Гц ~ 60 МГц |
| Прямоугольная волна | 0 Гц ~ 15 МГц | 0 Гц ~ 25 МГц | ||
| Треугольники волна | 0 Гц ~ 10 МГц | |||
| Пандус | ||||
| Пульсовой волны | ||||
| Произвольной формы | ||||
| TTL/COMS | ||||
| Мин. ширина импульса | 20ns (все модели импульсной волны, минимальная ширина может достигать 20ns) | |||
| Мин. Разрешение | 1μHz | |||
| Точность частоты | +/-20 ч./мин | |||
| Стабильность частоты | +/-1 ч./3 часа | |||
| Параметры формы волны | ||||
| Типы сигналов | Синусоидальный, квадратный (настраиваемый Рабочий цикл), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, волнистая Пилообразная пила, КМОП, четыре канала TTL, постоянный ток, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная ступень, обратная ступень, пульс Lorenz, мультитон, шум, ЭКГ, Трапециевидный пульс, пульс Sinc, узкий пульс, гауссовый белый шум, AM, FM и другие 64 набора сигналов, определяемая клиентом | |||
| Сигналов Длина | 8192 точек * 14 бит | |||
| Частота дискретизации | 250MSa/s | |||
| Вертикальный Разрешение | 14 бит | |||
| Синуса | Гармоническое подавление | > 50 дбк (<1 МГц);> 45 дбк (1 МГц ~ 20 МГц) | ||
| Суммарный коэффициент гармонических искажений | <0.5% (20 Гц ~ 20 кГц, 0 дБм) | |||
| Квадратной формы | Время подъема/падения | ≤ 7ns(VPP<5V) | ||
| Выброс | ≤ 5% | |||
| Рабочий цикл | 0.01% ~ 99.99% (разрешение 0.01%) | |||
| Пилообразный сигнал | Линейность | > 99% (0,01 Гц ~ 10 кГц) | ||
| Выход параметры | ||||
| Амплитуда (VPP) | Частота вращения 10 МГц: 1mVpp ~ 20Vpp; 10 МГц <частота вращения ≤ 20 МГц: 1mVpp ~ 10Vpp; Частота> 20 МГц: 1mVpp ~ 5Vpp | |||
| Разрешение | 1mV | |||
| Амплитуда стабильности | +/-0.5% / 5 часов | |||
| Амплитудно-это действительно плоский экран | +/-2.5%(<10 МГц); +/-5%(>10 МГц) | |||
| Сигналов Выход | ||||
| Импеданс | 50Ω +/-10% (обычная) | |||
| Защита | Все каналы могут работать более 60 с при нагрузке в условиях короткого замыкания | |||
| DC офсетная печать | ||||
| Офсетная печать диапазон | Frequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 V | |||
| Офсетная печать Разрешение | 1mV | |||
| Фазы параметры | ||||
| Фазы диапазон | 0 ~ 359,99 ° | |||
| Фазы Разрешение | 0,01 ° | |||
| TTL Выход | ||||
| TTL уровень амплитуды | > 3Vpp | |||
| Разветвителя | > 8 TTL нагрузка | |||
| Время подъема/падения | ≤ 10ns | |||
| COMS Выход | ||||
| Низкое электро уровня | <0,3 V | |||
| Высокая электрический уровень | 1 В ~ 10 в | |||
| Время подъема/падения | ≤ 18ns | |||
| Частотомер Функция | ||||
| Функция | Частота, период, положительная/отрицательная ширина импульса, рабочий цикл | |||
| Вход Напряжение диапазон | 1Vpp ~ 20Vpp | |||
| Частотомер | Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировки | |||
| Счетчик Функция | ||||
| Диапазон измерений | 0 ~ 4294967295 | |||
| Муфта режим | 2 вида режимов соединения: постоянный ток и переменный ток | |||
| Подсчитывая режим | Ручной Управление | |||
| Развертки Функция | ||||
| Перевозчик сигнала | Синусоидальный, квадратный, пандус, произвольный (кроме постоянного тока) | |||
| Развертки Тип | Линейная развертка или логарифм | |||
| Развертки направление | Вверх, вниз и круглый ход | |||
| Время развертки | 0,01 s-999,99 s/шаг | |||
| Развертки объекты |
Частота, амплитуда, смещение, рабочий цикл
|
|||
| Диапазон настройки | Пусковое и отделочное положение можно задать произвольно | |||
| Диапазон развертки | В соответствии с решением настройка параметров | |||
| Функция VCO (выход контроля напряжения) | ||||
| Диапазон модуляции сигнала на вход | 0 ~ 5В | |||
| Частотный диапазон сигнала VCO | 0-2000 Гц | |||
| ГУН Управление объекта | Частота контроля напряжения (VCF), амплитуда контроля напряжения (VCA), смещение контроля напряжения, контроль напряжения, рабочий цикл | |||
| ГУН специальный Функция | Амплитудный модулятор (AM) или частотный модулятор (FM) внешним аналоговым сигналом | |||
| Модуляции Функция | ||||
| Модуляции Тип | AM, FM, PM, ASK, FSK, PSK | |||
| Перевозчик сигнала | Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны (кроме постоянного тока) | |||
| AM | ||||
| Источник света | Внутренний (CH2) /внешний (VCO в порт) | |||
| Модуляции сигналов | Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны | |||
| Глубина | 0% до 120% | |||
| Частота модуляции | Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц | |||
| FM | ||||
| Источник света | Внутренний (CH2) /внешний (VCO в порт) | |||
| Модуляции сигналов | Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны | |||
| Частота модуляции | Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц | |||
| PM | ||||
| Источник света | Внутренний (CH2) /внешний (VCO в порт) | |||
| Модуляции сигналов | Синусоидальный, квадратный, треугольный, пандус, произвольная форма волны | |||
| Отклонение фазы | От 0 ° до 360 ° | |||
| Частота модуляции | Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц | |||
| Спросить | ||||
| Источник света | Внутренний (CH2), внешний (ASK IN Port), ручной | |||
| Модуляции сигналов | Квадрат с 50% рабочий цикл | |||
| Ключ частоты | 1μHz ~ 10 МГц | |||
| FSK | ||||
| Источник света | Внутренний (CH2), внешний (FSK IN Port), ручной | |||
| Модуляции сигналов | Квадрат с 50% рабочий цикл | |||
| Ключ частоты | 1μHz ~ 10 МГц | |||
| PSK | ||||
| Источник света | Внутренний (CH2), внешний (PSK в порту), ручной | |||
| Модуляции сигналов | Квадрат с 50% рабочий цикл | |||
| Ключ частоты | 1μHz ~ 10 МГц | |||
| Burst Функция | ||||
| Перевозчик сигнала | Синусоидальный, квадратный, пандус, произвольный (кроме постоянного тока) | |||
| Burst рассчитывать | 1 ~ 1048575 | |||
| Источник запуска | Ручной, внутренний, внешний (AC/DC) | |||
| Общие параметры | ||||
| Дисплей Тип | 2,4 дюймов TFT Цвет ЖК-дисплей | |||
| Сохранить и нагрузки | Количество | 20 | ||
| Позиция | От 01 до 20 (01 для значения по умолчанию) | |||
| Интерфейс | Тип интерфейса | USB безобрывный Интерфейс | ||
| Связь скорость | 115200bps | |||
| Связь протокол | Режим Command Line, обеспечивающий каналы связи | |||
| Technic | SMD, LSI, надежный и прочный | |||
| Зуммер | Можно включить/выключить, установив | |||

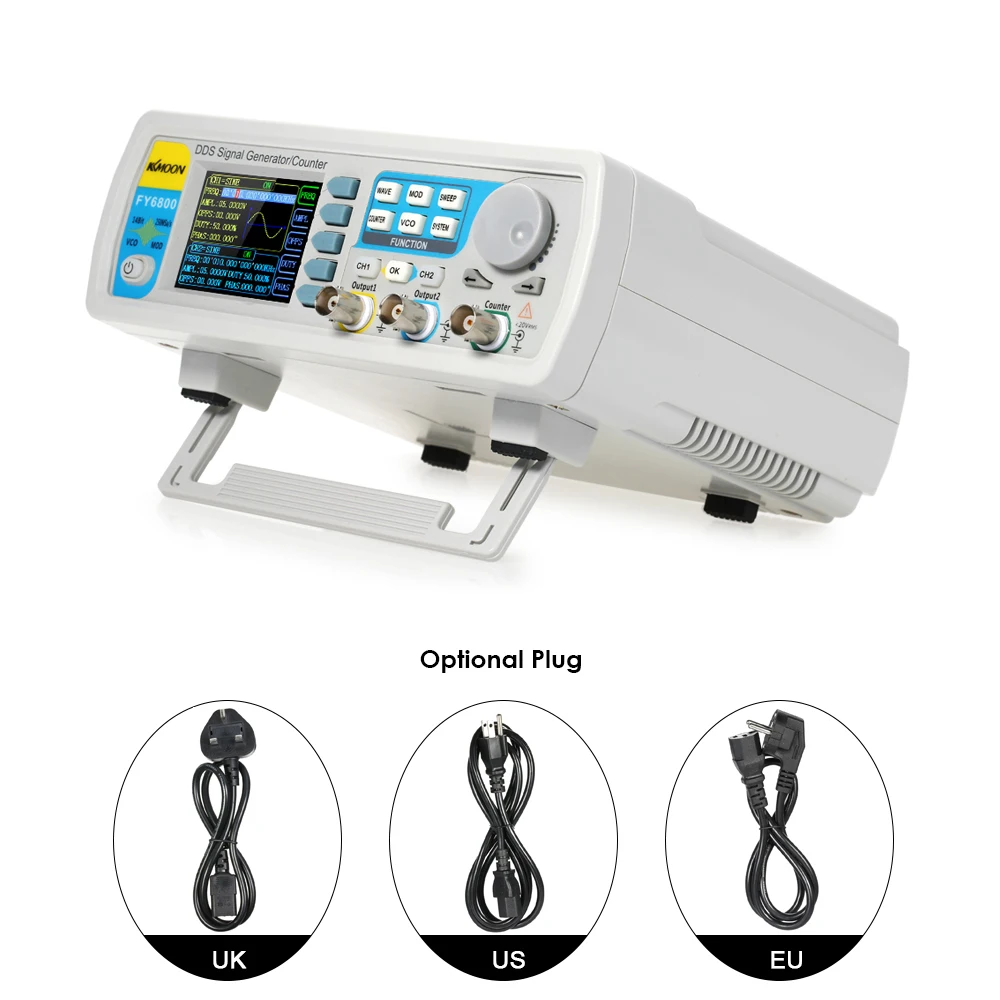

| Питание | Тип штекера(По желанию) | Вилка стандарта США, штепсельная вилка стандарта ЕС, штепсельная вилка стандарта Великобритании | ||
| Мощность Напряжение диапазон | AC100V ~ 240V | |||
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | |||

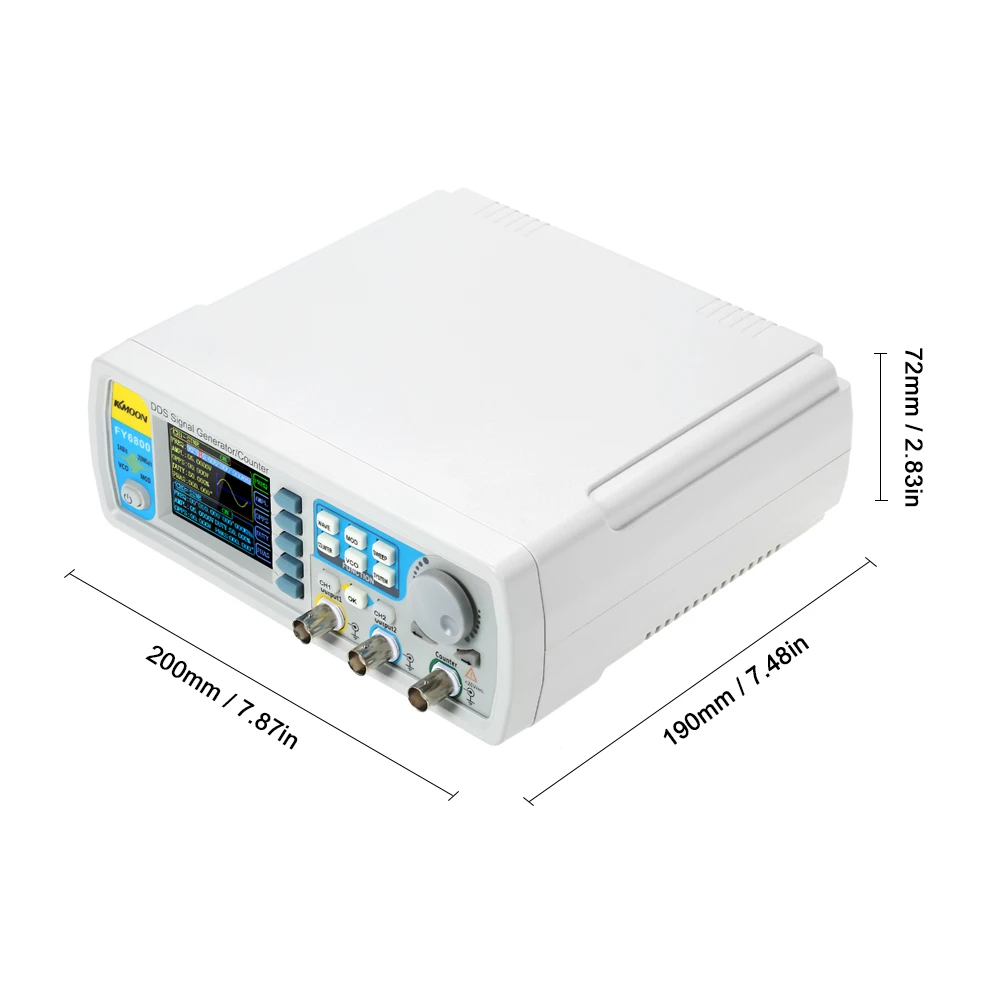

| Размеры | 200*190*72 мм/7,87*7,48 * 2.83in | |||
| Вес | 616 г/21,75 унций | |||
| Посылка Размеры | 27*21*9,5 см/10,63*8,27 * 3.74in | |||
| Посылка Вес | 1094-1124 г/38,62-39,65 унций | |||

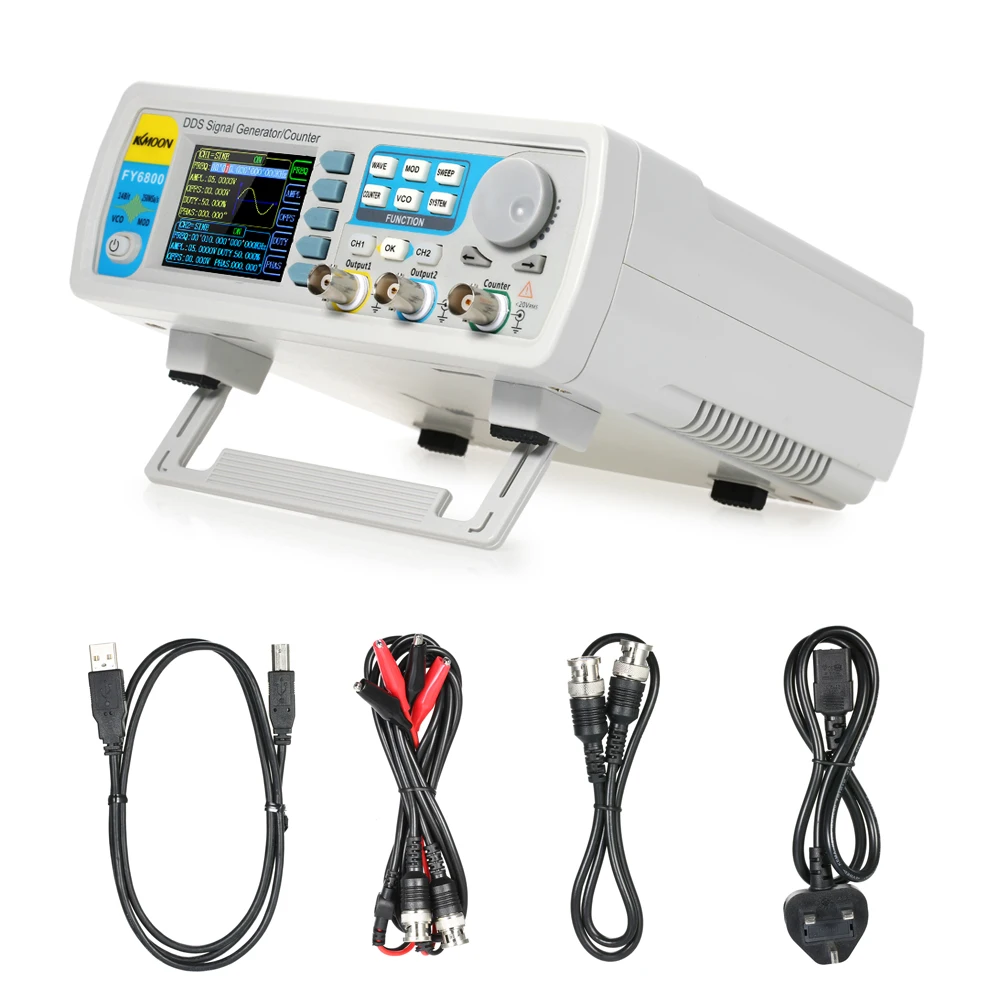

Посылка список:
Генератор сигналов DDS 1 шт.
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * кабель с BNC-зажимом
