PWM частота импульса рабочий цикл регулируемый модуль прямоугольная волна генератор сигналов

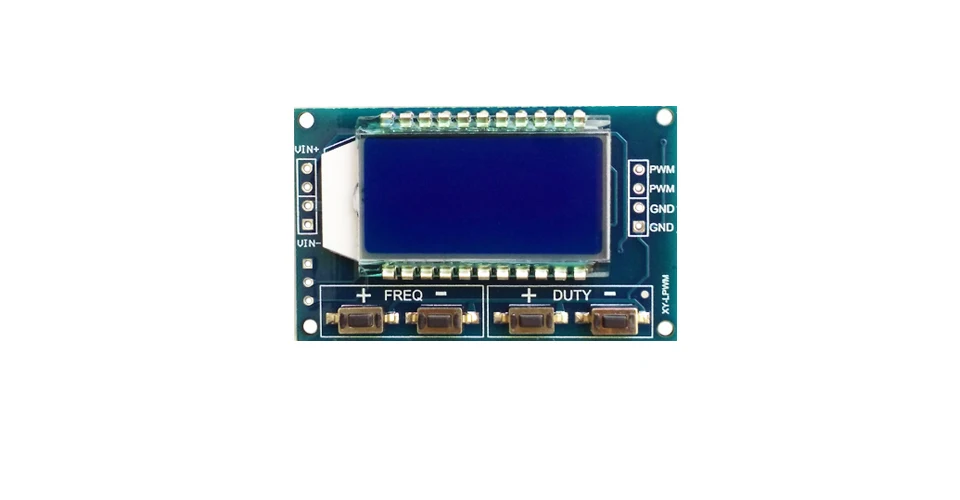

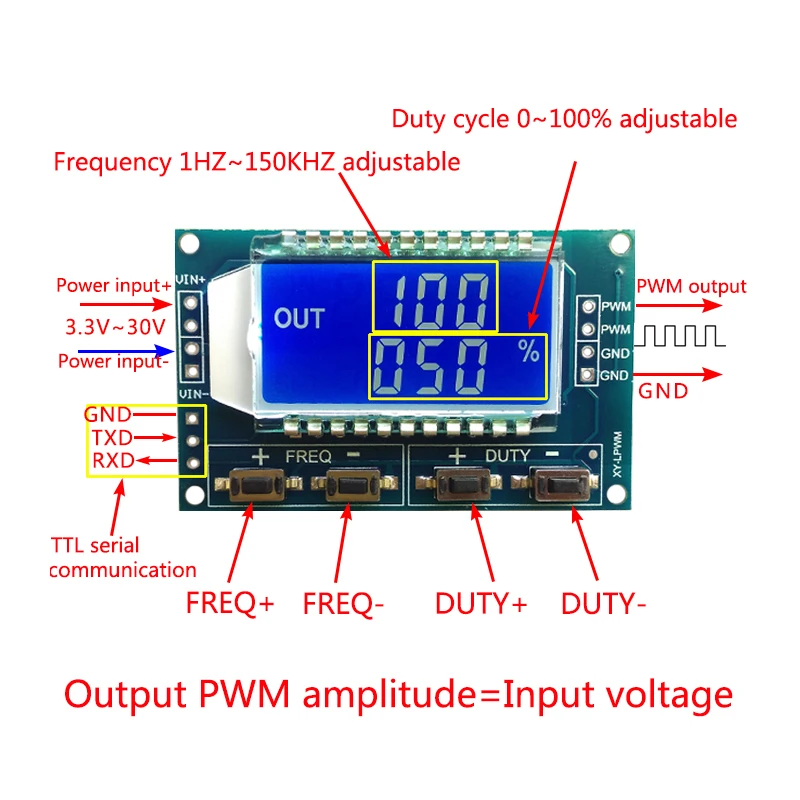

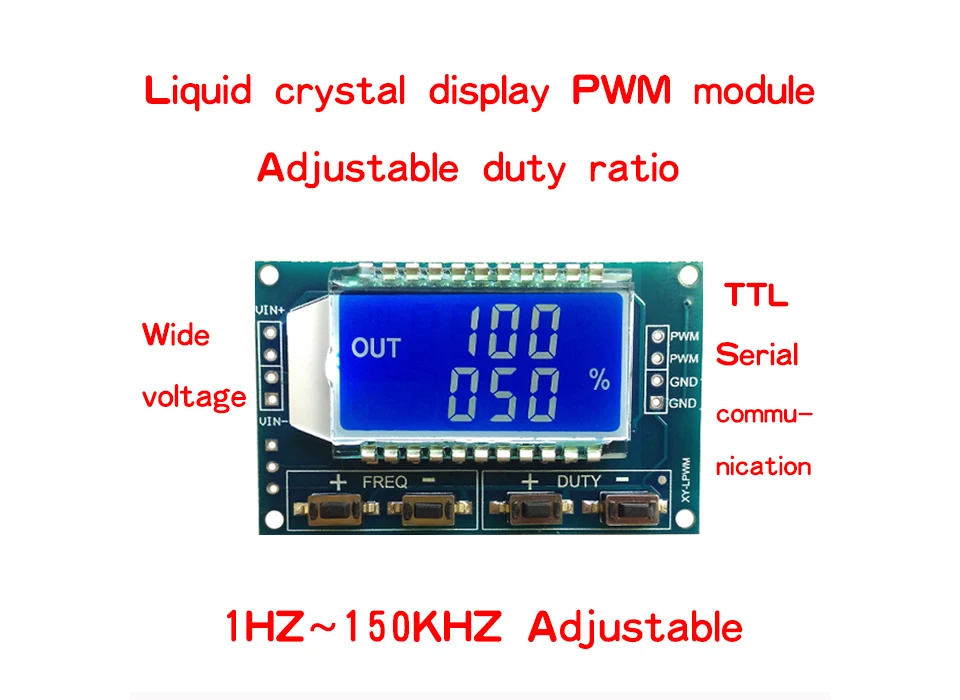

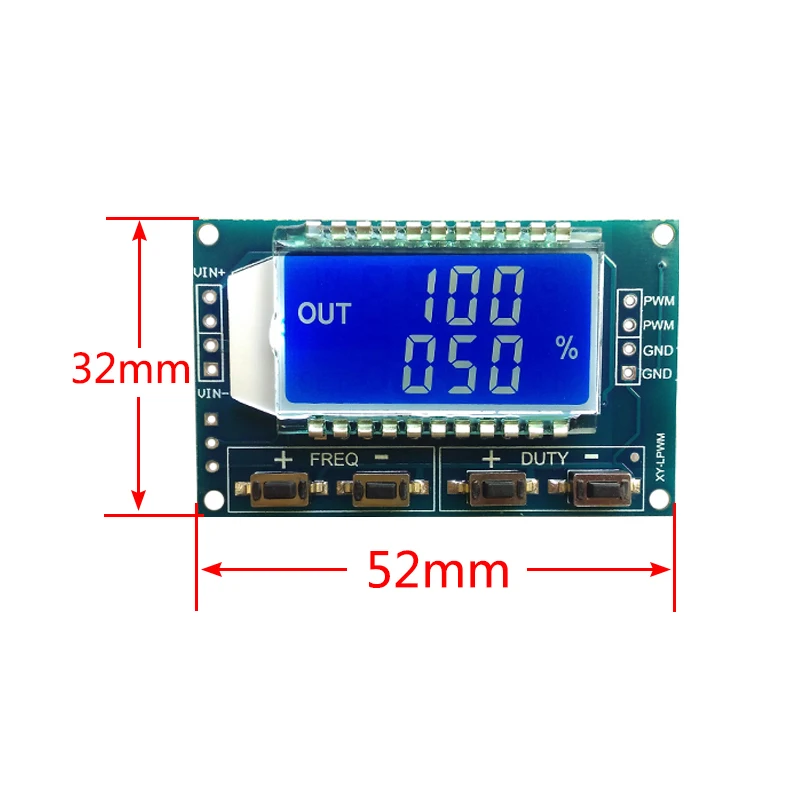

Модуль основные характеристики:

1. Частота ЖК-дисплея и рабочий цикл, очень четкий, Выход PWM может быть установлен на частоту и рабочий цикл;

2. Широкий диапазон частот, высокая точность;

3. серийная связь, уровень ttl

Во-первых, описание модуля

PWM выход, вы можете установить частоту, рабочий цикл;

Частота делится на четыре диапазона, автоматическое переключение:

1. ХХХ (без десятичной точки): наименьшая единица составляет 1 Гц, диапазон значений 1 Гц ~ 999 Гц;

2. X. XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;

3. XX. X (десятичной точки в десяти): наименьшая единица 0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц

4. x (Десятичная точка в десять сот): наименьшая единица-кГц; диапазон значений-1 кГц ~ 150 кГц

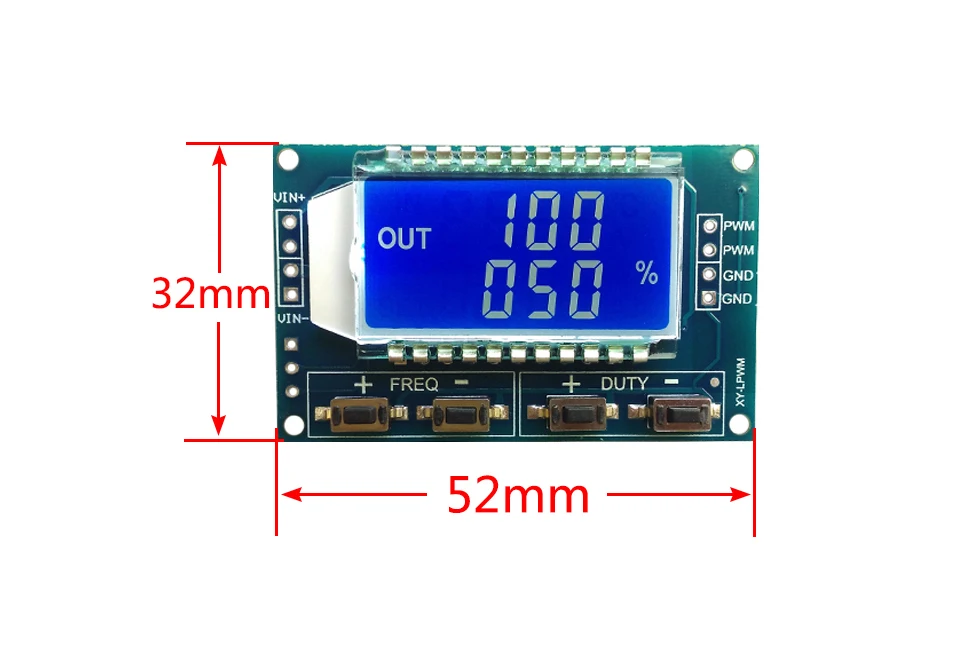

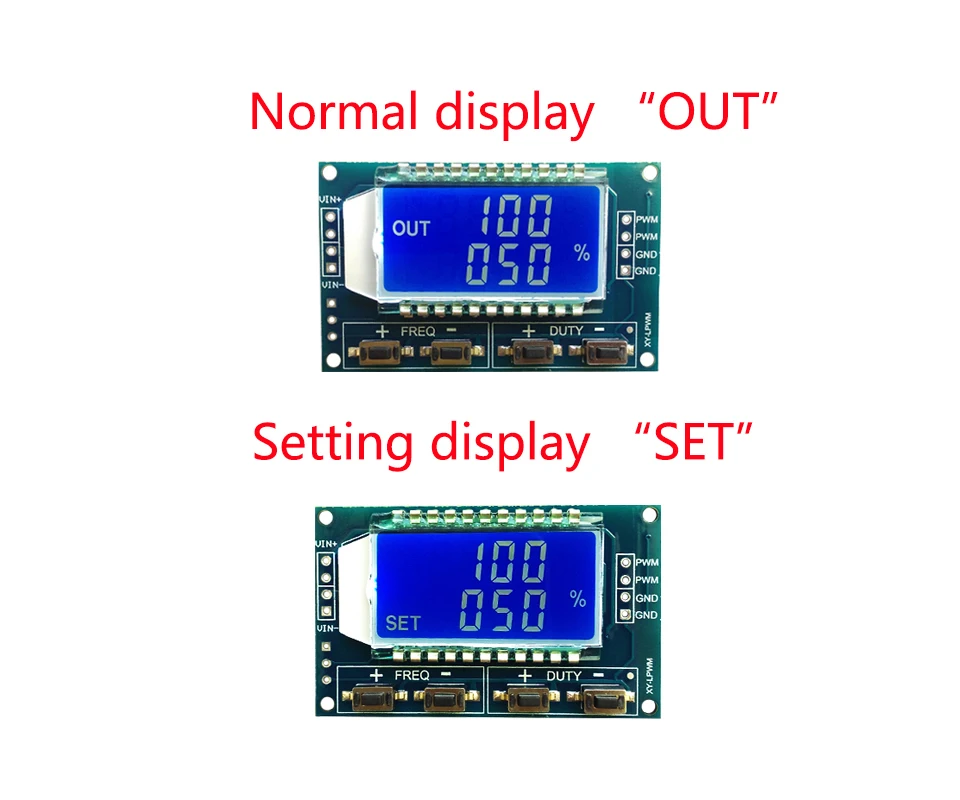

Дисплей частоты: 100 указывает на PWM выход импульса 100 Гц;

К 1,01 показывает PWM выход 1,01 K импульса;

54,1 указывает на то, что на выходе PWM имеется импульс 54,1 кГц;

1.2.4 указывает, что PWM выходная мощность составляет 124 кГц импульса;

Диапазон рабочего цикла: 0 ~ 100%;

Все заданные параметры автоматически сохранены.

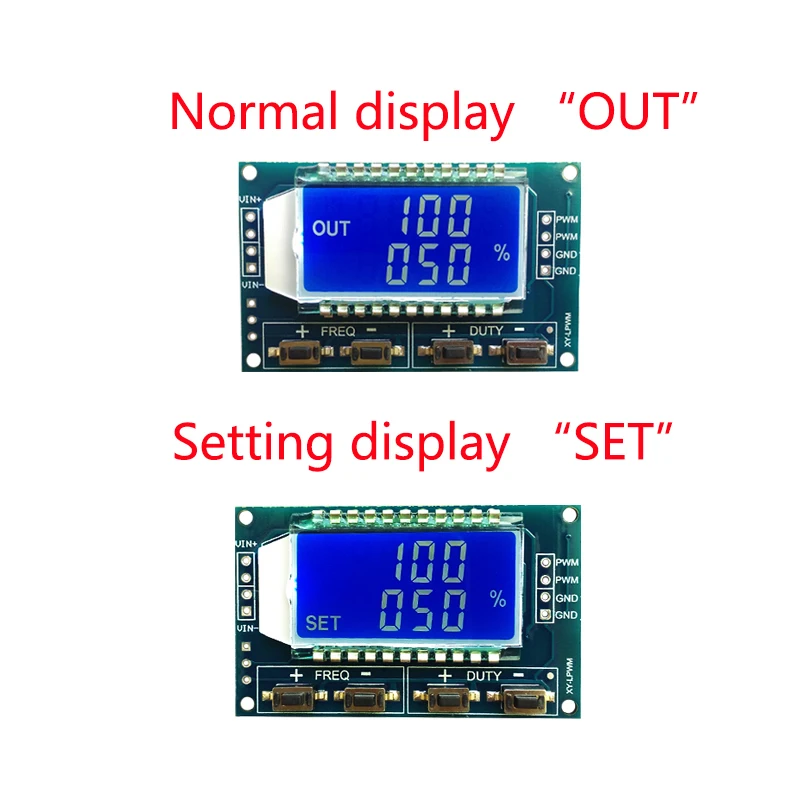

Во-вторых, настройки параметров

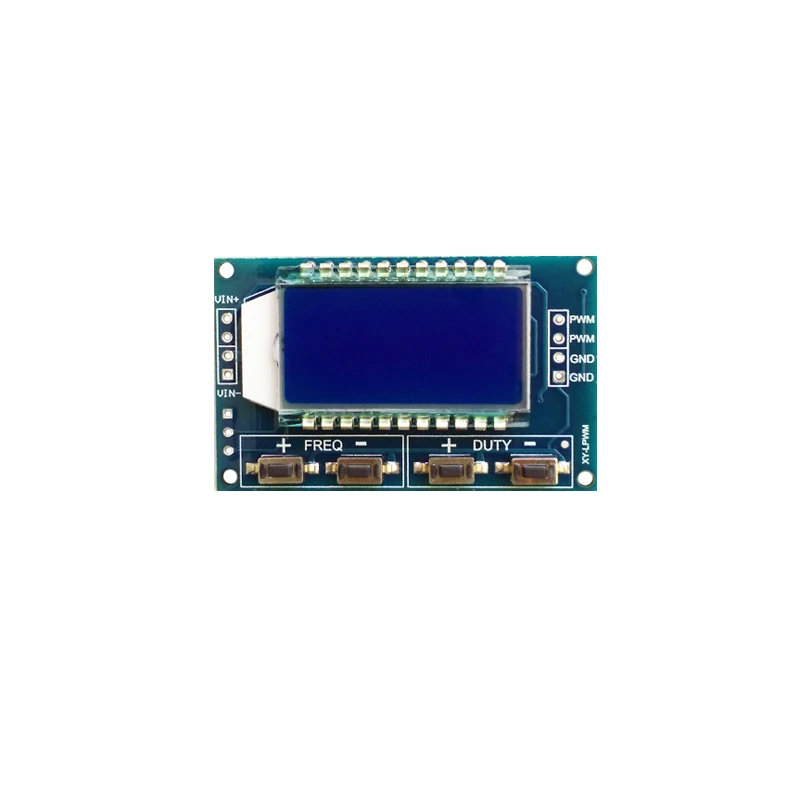

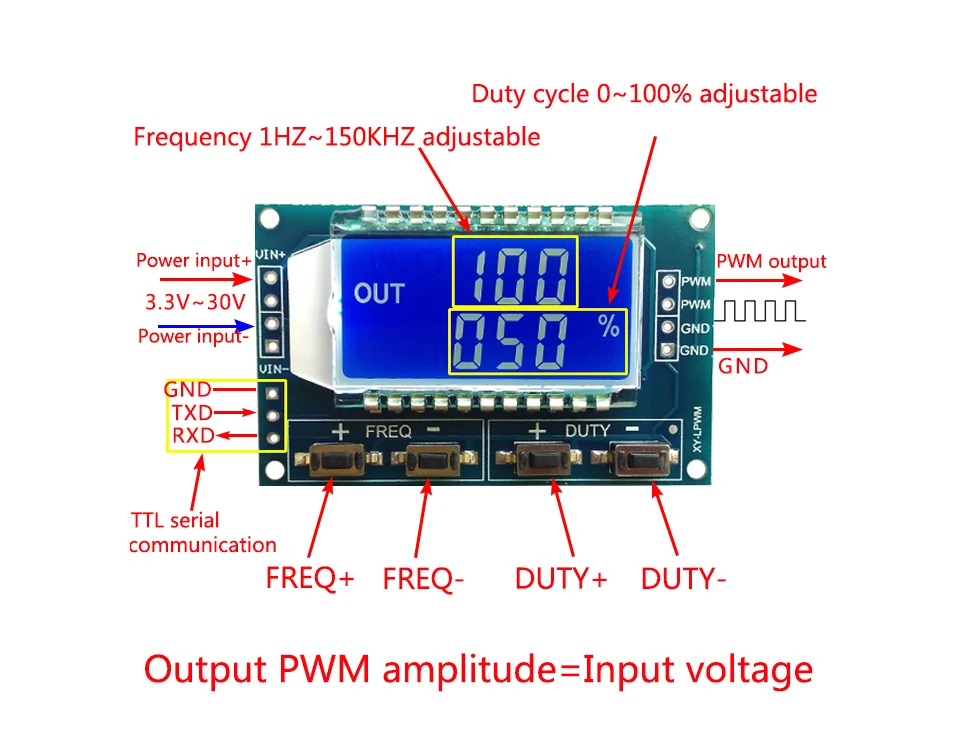

Модуль имеет четыре независимых ключа, используемые для установки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), установите параметры автоматически сохранить, выключить питание не потеряно.

В-третьих, параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30 В;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне составляет около 2%;

4. Емкость сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Амплитуда выхода: амплитуда PWM равна напряжению питания;

6. Температура окружающей среды:-20 ~ + 70 ℃.

В-четвертых, сфера применения:

1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте сигнал квадратной волны для экспериментального развития и использования;

2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя;

3. генерировать Регулируемый импульс для использования MCU;

4. генерируйте Регулируемый импульс, Контролируйте соответствующую цепь (скорость затемнения PWM и другие приложения).

5, серийное управление (одночип ttl уровень связи)

Связь стандарт:

9600 бит данных bps: 8

Стоповый бит: 1

Проверьте цифра: нет

Управление потоком: нет

1, установите частоту ШИМ

"F101": Установите частоту в 101 Гц (001 до 999)

"F1.05": установить частоту 1,05 кГц (1,00-9,99)

"F10.5": Установите частоту в 10,5 кГц (10,0-99,9)

"F1.0.5": установить частоту 105 кГц (1.0.0 ~ 1.5.0)

2, установите рабочий цикл PWM

"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)

Таких как D050, набор ШИМ цикл 50%

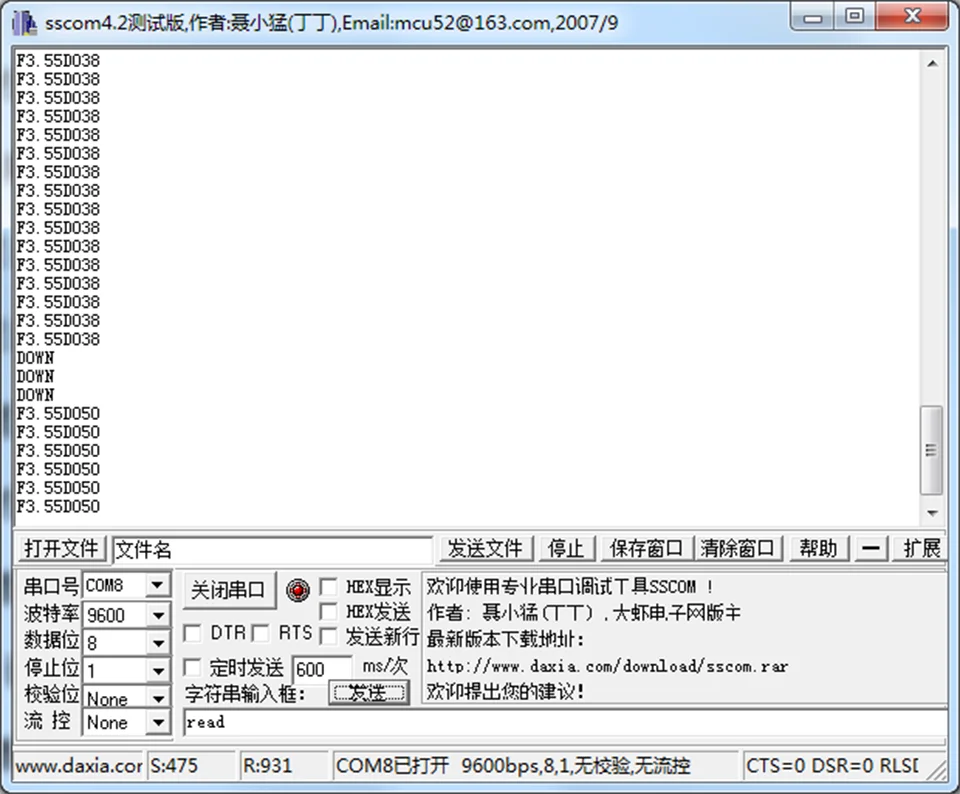

3, прочитайте параметры набора

Отправьте строку «read», чтобы прочитать заданные параметры.

Набор успешно возвращается: вниз;

Настройка не удалось вернуть: падение.
