KUNFINE 3,5 "Цифровой Автомобильный спидометр OBD2 автомобиля HUD Дисплей лобовое стекло проектор Авто Мощность вкл/выкл Универсальный A1000

Описание:

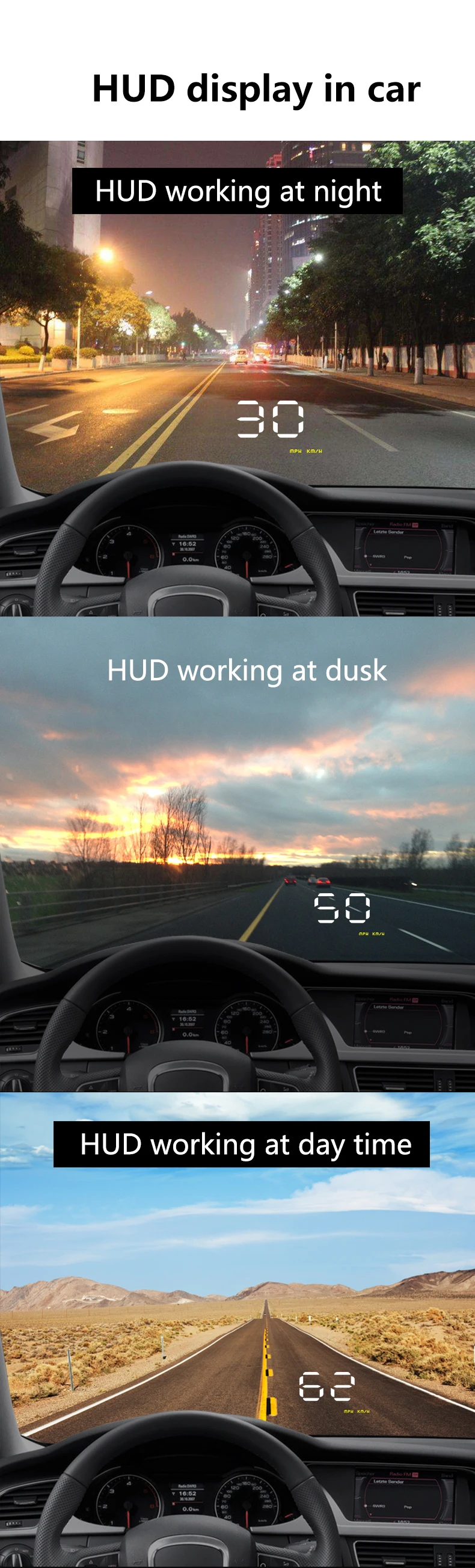

Короткий HUD для дисплея головы. Он отображает данные вождения на лобовом стекле, такие как скорость, температура воды, напряжение, одинарное расстояние вождения на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут быстро считывать информацию о вождении и всегда иметь лучшее состояние на дороге с поддержкой HUD.

Функции дисплея HUD:

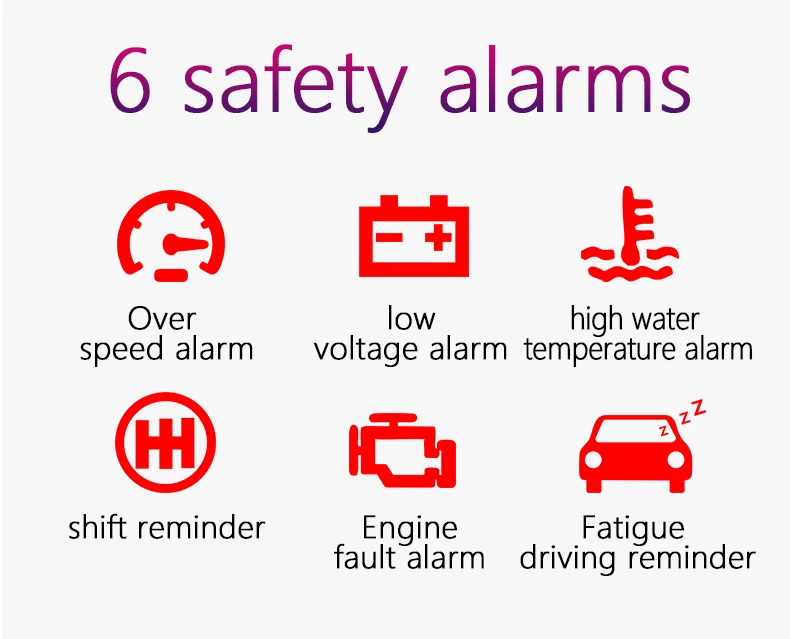

1. Значок напряжения

2. Значок температуры воды

3. Значок усталости вождения

4. Значок сбоя двигателя

5. Значок напоминания о сдвиге

6. Светильник датчика: автоматически регулировать яркость в соответствии с окружающей средой

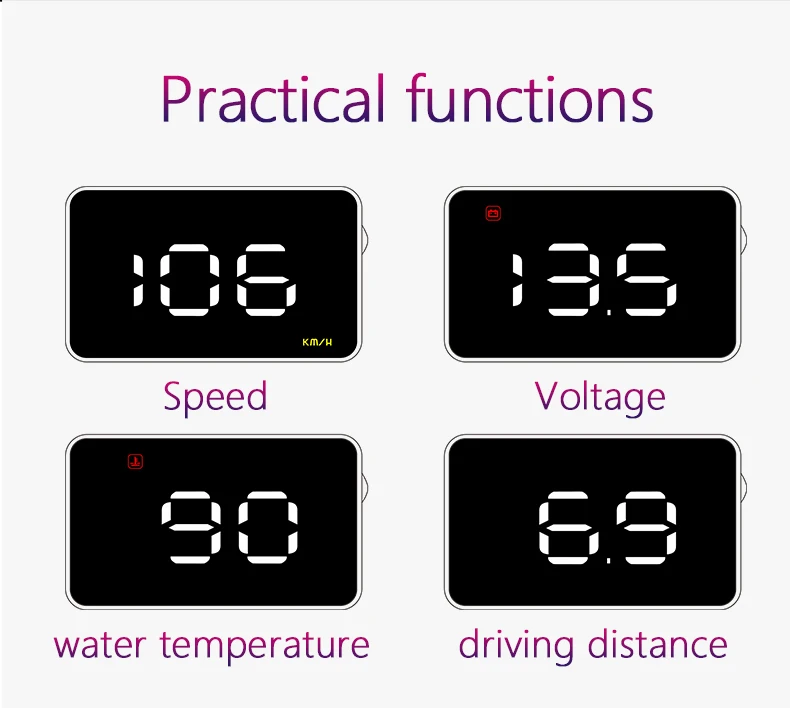

7. Скорость/температура воды/напряжение/Расстояние вождения можно переключить одним нажатием кнопки настройки.

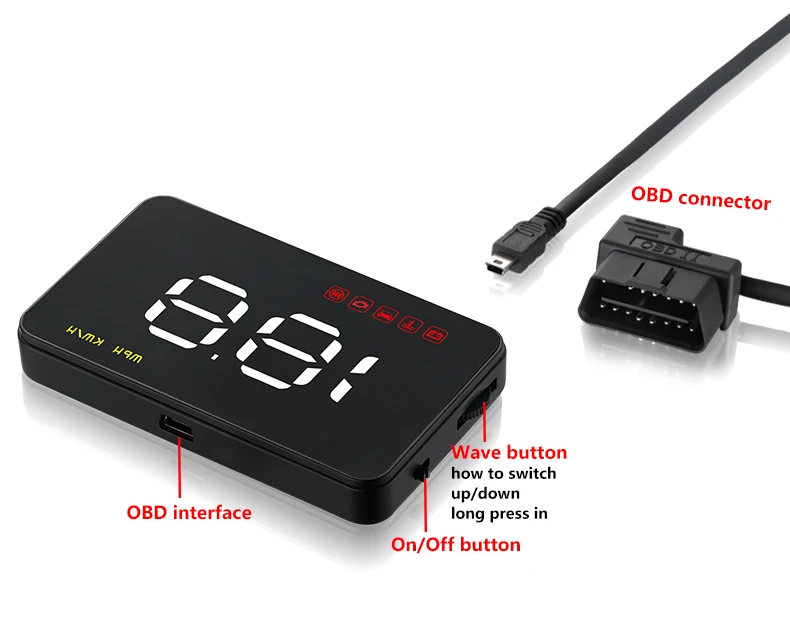

8. Порт OBD

9. Блок скоростиМиль/ч, км/ч

10. Кнопка питания

11.Кнопка настройки: три способа настройки кнопки:

A. Кнопка вверх = движение вверх (короткая тяга или длинная тяга)

B. Ok Кнопка = Внутренняя Кнопка нажатия (короткое нажатие или длинное нажатие)

C. Кнопка Вниз = движение вниз (короткая тяга вниз или длинная тяга вниз)

Меню настройки:

Пожалуйста, обратитесь к проекциям на ветровом стекле, чтобы сделать настройку меню. Нажмите и удерживайте кнопку настройки в течение 5 секунд, чтобы перейти в меню 1, вверх/вниз, кнопка переключения Меню (от 1 до 11). Короткое нажатие на кнопку, чтобы установить значение в каждом меню, затем вверх/вниз, чтобы изменить значение. Завершив настройку, нажмите и удерживайте кнопку, чтобы сохранить Выход.

HUD установки:

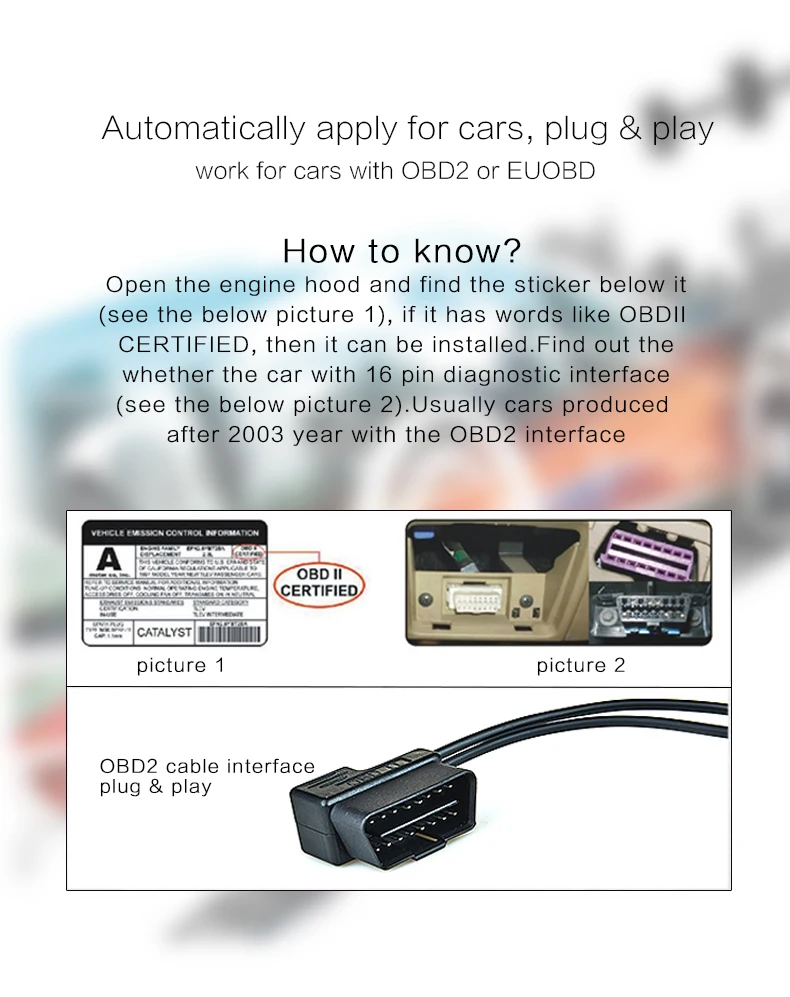

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII или ЕС OBD. Откройте капот двигателя и найдите наклейку ниже Него (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, тогда он может быть установлен.

2. Найдите диагностическую ссылку с 16 контактами (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Используйте и устанавливайте пленку для отражения:

Пожалуйста, обратите внимание: HUD разрабатывает информацию на приборной панели лобового стекла автомобиля, потому что лобовое стекло двойное, что приведет к двойному отражению ветрового стекла, когда оно работает. Двойное отражение будет отличаться из-за различного ветрового стекла. Если вы можете увидеть прозрачную информацию о дисплее, нет необходимости использовать пленку для отражения. Если есть двойное изображение, пожалуйста, используйте пленку для отражения.

Сначала, пожалуйста, поместите нескользящий коврик на приборную панель, а затем Наденьте HUD. Пленку для отражения можно приклеить в положение справа над положением HUD, которое может отразить экран хоста к ветровому стеклу.

Методы наклеивания пленки:

1. Распылите немного воды на том месте, где будет наклеена пленка, а затем используйте сухую ткань для ее очистки;

2. Снимите заднюю крышку(Помечено 1) пленкой для отражения, затем вставьте ее в стекло окна.

3. После того, как вы отрегулируете положение, вы можете использовать доску для царапин или что-то еще плоское, чтобы разгладить пленку и выдавливать воду наизнанку, пока в ней не будет пузырька или воды.

4. Снимите защитную пленку (помеченную 2) пленку для отражения. Если пленка не может отображать всю информацию, пожалуйста, отрегулируйте нескользящий коврик, чтобы изменить положение.

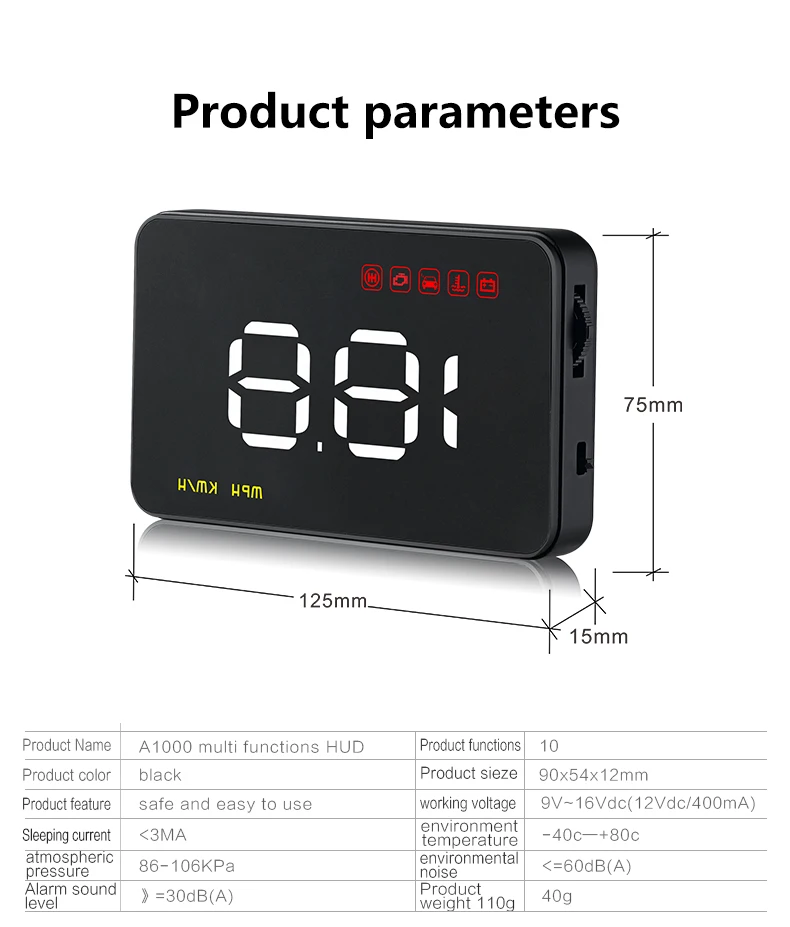

Технические параметры:

Температура окружающей среды: -40c- + 80c атмосферное давление 86-106KPa

Относительная влажность: 10% -95% шум окружающей среды <= 60dB (A)

Уровень звука будильника:》= 30 дБ (А)

Рабочее напряжение: 9 В ~ 16 в пост. Тока (12 в пост. Тока/400 мА)

HUD Размер: 9*5,4*1,2 (см)

Вес HUD: 40 г

Устранение неполадок:

1. Экран без дисплея, без питания

Запуск двигателя автомобиля; Проверьте, тугая ли линия кабеля OBD; Больше раз тяните кабели OBD для обеспечения; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, замените другой автомобиль для тестирования, проверьте, является ли диагностический интерфейс OBD хорошим, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. Когда включен HUD, HUD показывает только напряжение автомобиля и автоматическое отключение после 30 секунд вождения.

HUD, только что имеется в наличии для автомобилей с OBD2 соглашения и EU-OBD соглашения(Европейские регионы: после 03 лет, другие регионы: после 07 лет)

HUD продукция не поддерживает JOBD и OBDI, и рекомендуется проверить для другого автомобиля.

3. Дисплей не прозрачный под солнечным светом или имеет двойное изображение

Сначала проверьте, порвана ли защитная пленка host HUD, и, пожалуйста, наклейте пленку отражения на ветровое стекло.

Во-вторых, когда HUD включен, вертикальное нажатие в кнопке настройки в течение 5 секунд для входа в меню, короткое нажатие 1 раз для меню 2, регулировка значения по умолчанию до 5, вертикально нажмите в течение 5 секунд, чтобы сохранить.

4. Сброс

Когда HUD выключится, нажмите и удерживайте кнопку настройки и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, сброс закончился.

5. Неточная скорость

А. Сначала проверьте верность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на правильный (см. Меню 8)

B. Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы перейти в меню 1, и параметр показывает 107, вверх или вниз, чтобы увеличить или уменьшить значение в зависимости от разницы, пока не появится правильный. После регулировки, вертикальный пресс6 секунд, чтобы сохранить его.

7. Автомобиль с системой ASS (автоматическая система запуска/остановки)

Если автомобиль с задницей, после автомобильных тормозов двигатель перестанет бегать, и HUD автоматически отключится, пользователь может изменить меню на 10 значений от 10 до 180, сделать HUD выключения времени для 180 секунд

8. HUD не может автоматически отключиться (об/мин и скорость не на 0)

Пожалуйста, установите меню 9 значение от 0 до 13,2 (в тех случаях, когда автомобиль напряжения меньше, чем 13,2 V,HUD отключится)

9. Перезапуск HUD

Пожалуйста, изменить значение 9 в меню от 0 до 13,6-13,8
