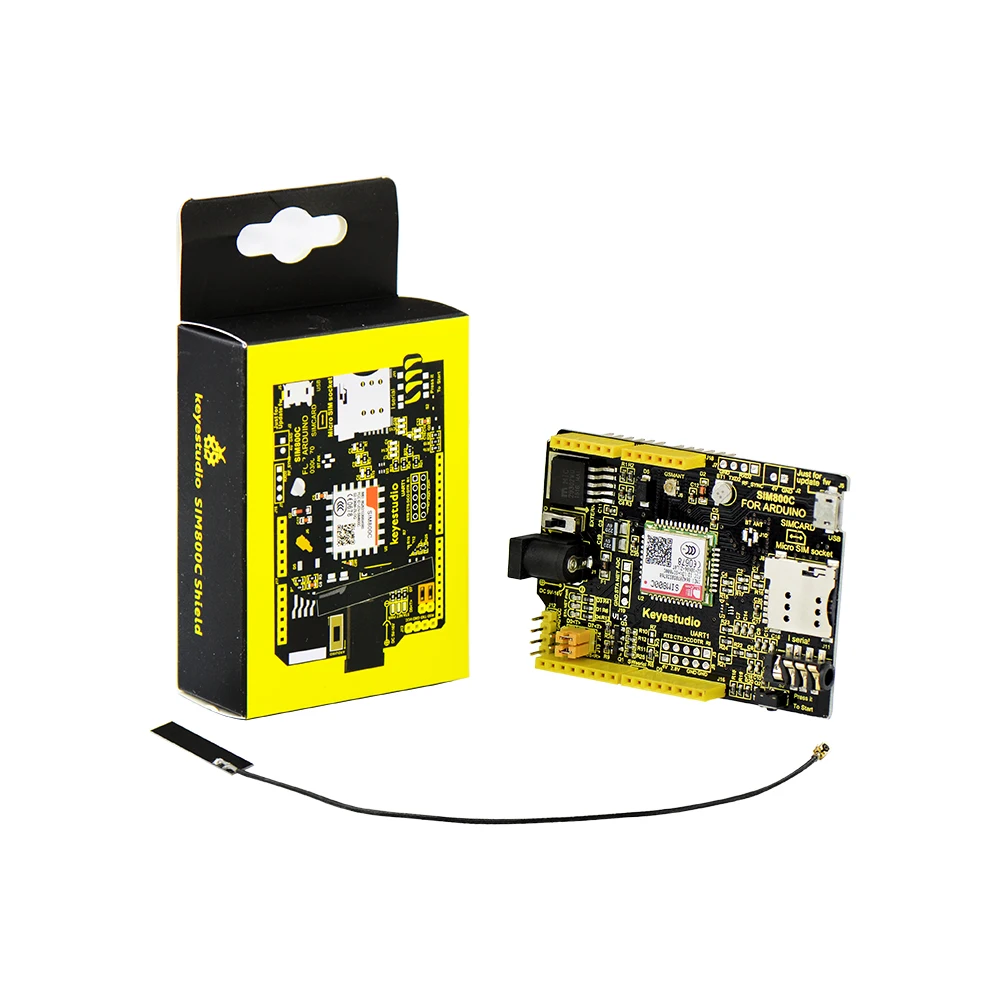

Экран Keyestudio SIM800C GPRS GSM с антенной для Arduino UNO R3 / Mega 2560|Аксессуары демонстрационных

1. Введение

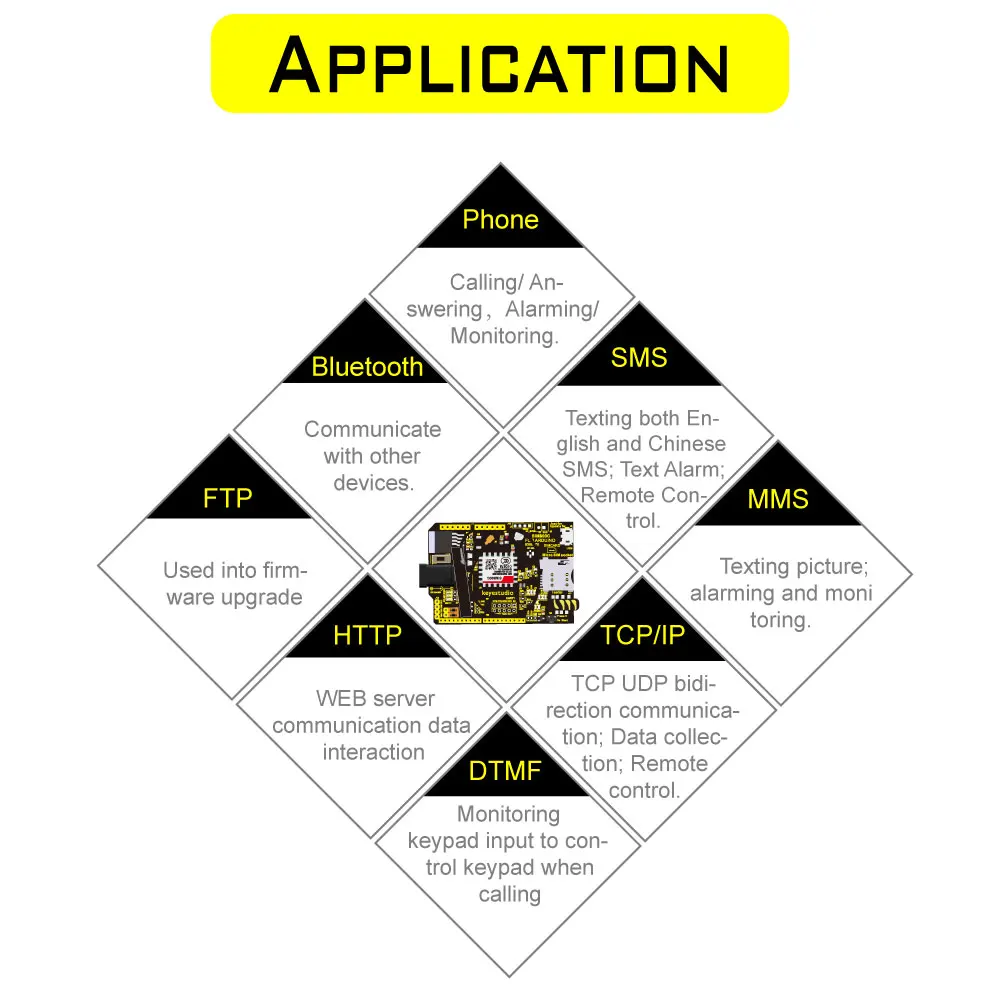

Это плата расширения GPRS / GSM Arduino, разработанная компанией Keyes. Это Щит Модуль с частотой EGSM 900 МГц/DCS 1800 МГц и GSM850 МГц/шт 1900 МГц, интегрированный с GPRS, DTMF и другими функциями. Он поддерживает DTMF, когда функция DTMF включена, вы можете получить отзывы символов от преобразования нажатой кнопки во время вызова, которая используется для дистанционного управления.

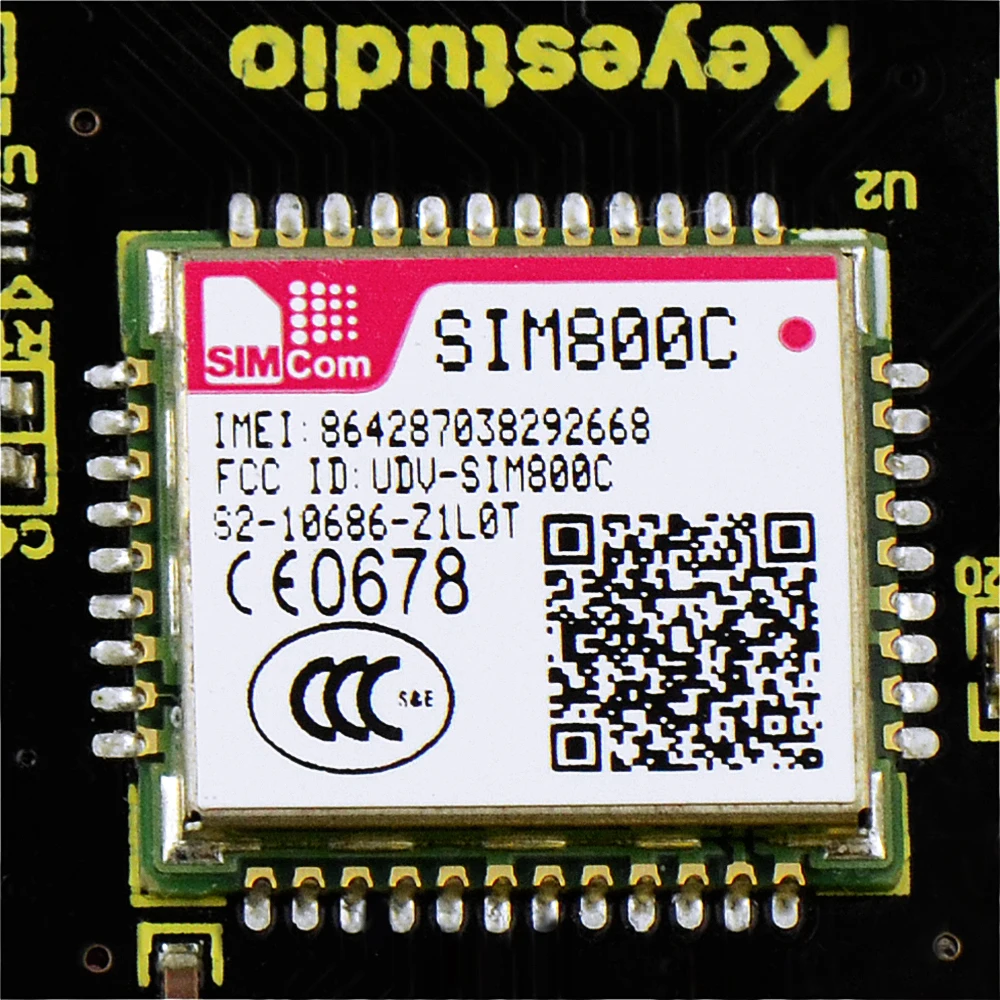

Он управляется командой AT, вы можете непосредственно начать его функцию через последовательный порт компьютера и материнскую плату Arduino. Щит SIM800C GPRS имеет встроенный чип SIM800H с хорошей стабильностью.

2.Параметры

• Источник питания <Vin>:6-12 В
• Режим низкого энергопотребления: ток 0,7ма в спящем режиме
• Низкое энергопотребление батареи (режим 100mA @ 7V-GSM)
• GSM 850/900/1800/1900 МГц
• GPRS мульти-слот класс 1 ~ 12
• GPRS мобильная станция класса B
• GSM фаза 2/2 + стандарт
• Класс 4 (2 Вт @ 850/900 МГц)
• Класс 1 (1 Вт @ 1800 / 1900 МГц)
• Управляется через команду AT

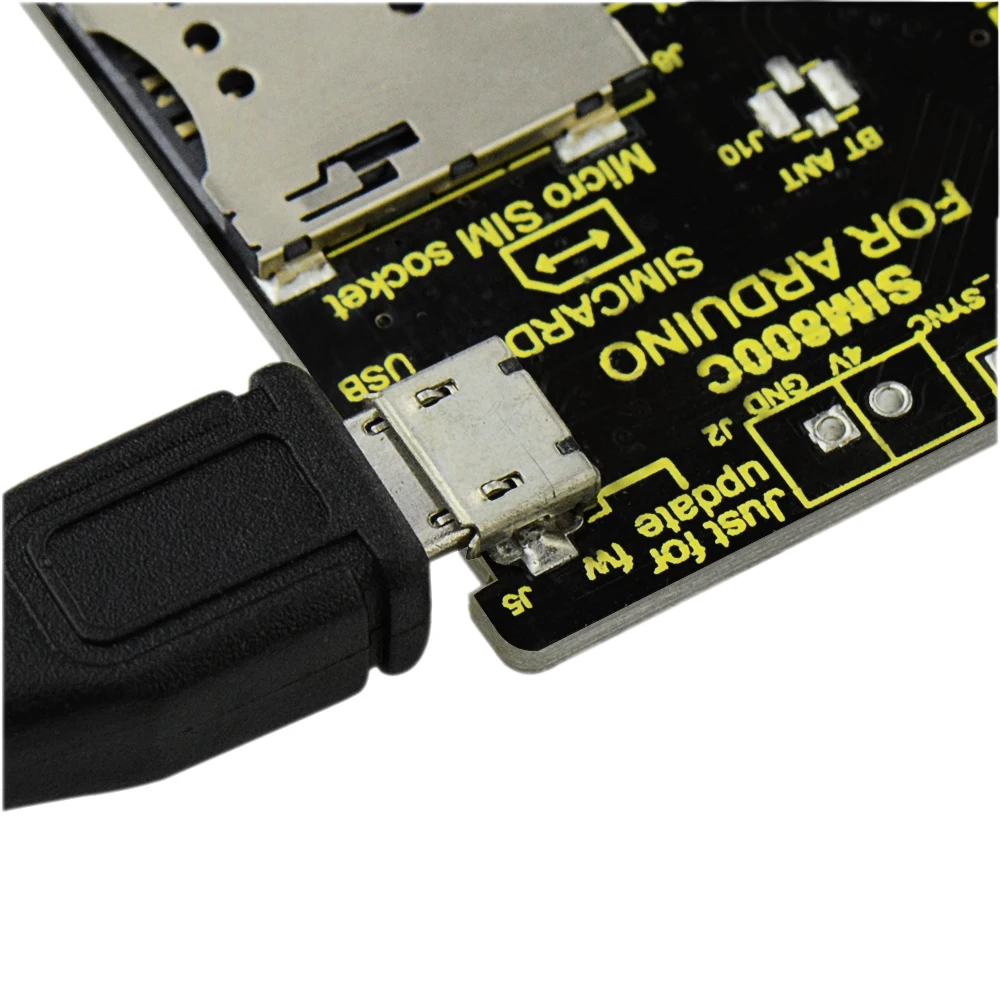

• Переключатель управления USB /Arduino
• Адаптация серийного скорости передачи данных
• Поддержка DTMF
• Светодиодный индикатор может отображать состояние источника питания, состояние сети и режим работы

3. Образец товара

# Включая <sim800cmd.h>

/Инициализация экземпляра библиотеки

/Fundelight-это функция обратного вызова приложения, когда что-то звонит.

Sim800Cmd sim800demo(fundebug);

/Режим настройки запускается один раз при нажатии reset:

Вакуум установка ()

{

/Инициализируйте цифровой контакт как выход.

PinMode (13, выход);

/Инициализация SIM800H, возврат 1 при инициализации успеха.

В то время как (sim800demo.sim800init() = 0);

}

/Петля повторяется снова и снова навсегда:

Силы петли ()

{

/Сигнала

Неподписанный char csq = 0;

/Чтобы получить силу сигнала, верните 1 при получении успеха.

If (sim800demo.callReadCSQ(& csq)

 {

/Сделать голосового вызова

Sim800demo. dialTelephoneNumber("15912345678");/ввод номера телефона с циферблатом (1);

 }

DigitalWrite (13, высокий);/Включите светодиодный индикатор, сделав напряжение высоким

Задержка (500);

DigitalWrite (13,LOW);/выключите светодиодный индикатор, сделав низкое напряжение

Задержка (500);

}

/Применение функция обратного звонка

Void fundelight (void)

{

}

Примечание:Что касается arduino IDE 1,0 и последующих версий, WProgram.h был переименован в Arduino.h, поэтому эта программа требует arduino IDE 1,0 или более поздней версии для успешного компилирования.

При использовании функций библиотеки, так как полученные серийные данные слишком велики, поэтому необходимо изменить оригинальный буфер последовательного кэша Arduino на больше. Ниже представлены два способа:

1. Распакуйте hardware.zip, если ваш Arduino compiler ниже версии 1.5.5, отрежьте hardware.zip. cpp файл в Arduino \ hardware \ arduino \ cores \ arduino, перезаписывайте исходный файл. Если он выше, чем версия 1.5.5, обрежьте hardware. h файл в Arduino \ hardware \ arduino \ sam \ cores \ arduino, перезаписывайте исходный файл.

2. Если ваш Arduino compiler находится ниже версии 1.5.5, откройте hardwaрезерал. cpp файл внутри Arduino \ hardware \ arduino \ cores \ arduino, измените # define SERIAL_BUFFER_SIZE 64 как # define SERIAL_BUFFER_SIZE 140. Если Версия выше версии 1.5.5, то откройте файл hardwaрезерал. h, сделав ту же модификацию.

4. Тесты результат

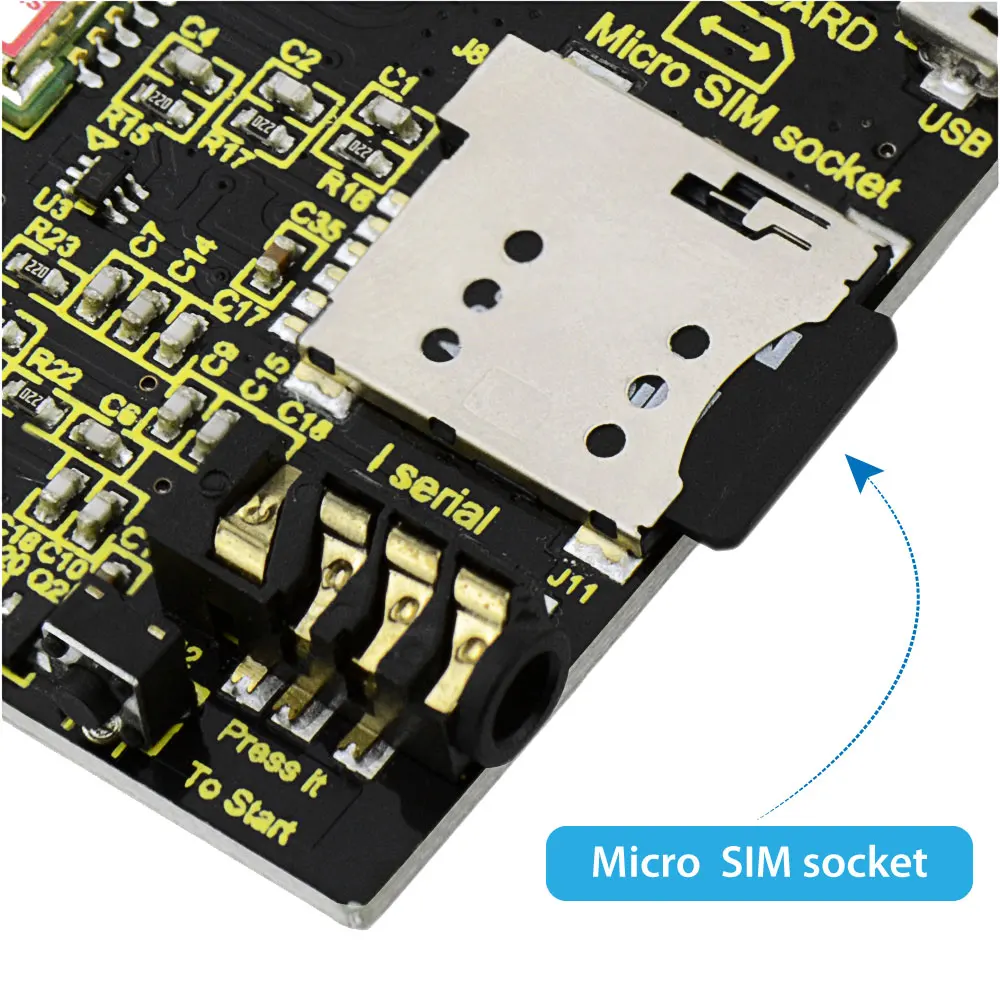

Сжигание кода на keyestudio UNO R3 development board, стек платы расширения на Keyestudio UNO R3 development board, затем подключите карту телефона (только сеть 2G) и наушники к расширению. Работает, он может набрать номер телефона 15912345678, и вы можете позвонить через гарнитуру после подключения телефона.

5. Ссылка на соответствующие данные

Получите библиотеки аппаратных средств

Получите библиотеки SIM800C
