Индивидуальные EPON ONU 1GE + WIFI FTTH пользовательские epon onu для оптоволоконного сетевого маршрутизатора RL801EW

Флуоресцентный

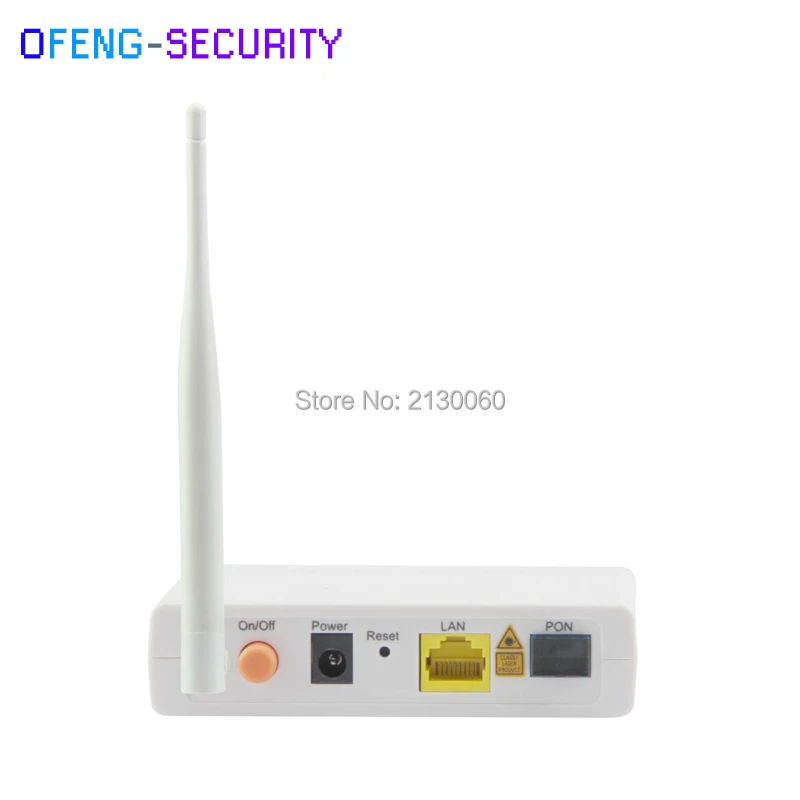

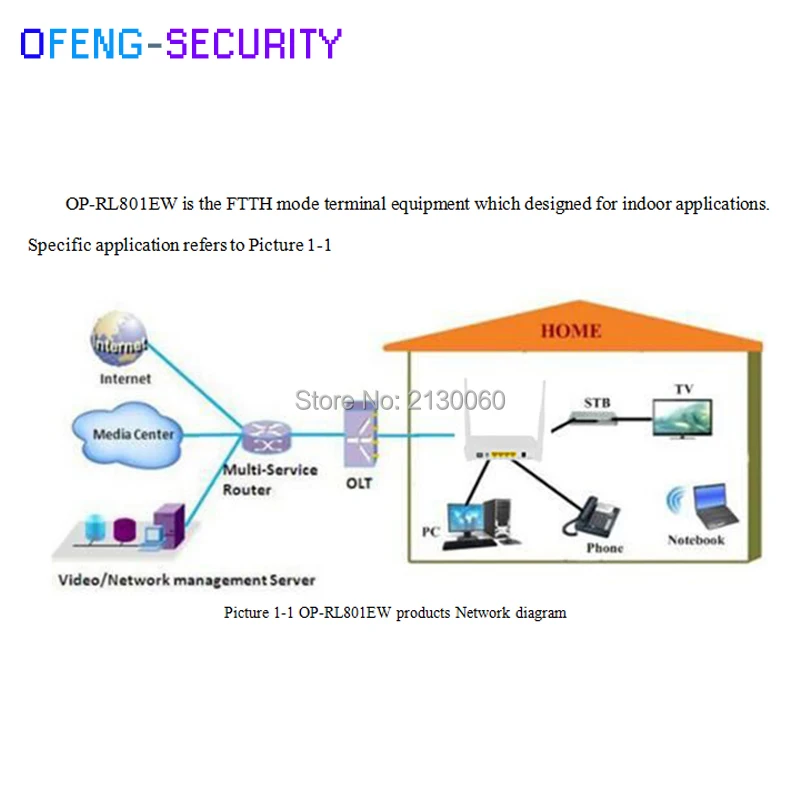

1. Обзор1,1 позиционирование продуктаOP-RL801EW терминальные устройства предназначены для удовлетворения спроса на услуги FTTH и triple play У операторов фиксированной сети или кабельных операторов. Коробка основана на зрелой технологии EPON, которая имеет высокое соотношение производительности и цены, и технологии 802,11 n WiFi (2T2R), слой 2/3. Они очень надежны и просты в обслуживании, с гарантированным QoS для различных услуг. И он полностью совместим с техническими правилами, такими как IEEE802.3ah и техническими требованиями оборудования EPON (версии V2.1 и выше) от China Telecom.1,2 сетевой режимOP-RL801EW-это терминальное оборудование FTTH mode, предназначенное для внутреннего применения. Специфическое применение относится к изображению 1-12. Аппаратная особенность2,1 интерфейс устройстваOP-RL801EW рисунок изделия, как на изображении 2-13. Технические характеристики3,1 физическая структура, окружающая среда и электрические параметрыТаблица 3-1 OP-RL801EW спецификация и рабочая среда

Параметр	Номинальная
Размеры	180 мм × 148 мм × 31 мм (L×W×H)
Типичное энергопотребление	<7 Вт
Источник питания	12 В постоянного тока (по внешнему адаптеру переменного/постоянного тока)
Стиль Установки	Поддержка ПК, настенное крепление или внутри коробки для информации.
Окружающая среда	0 ~ 45 ℃
Атмосферное давление	70 ~ 106кпа
MTBF	50 000 часов
Мттр	30 минут

3,2 Спецификации интерфейса EPONТаблица 3-2 OP-RL801EW интерфейс EPON

Параметр	Номинальная
Стиль соединителя	SC/PC
Стиль волокна	Одиночный режим
Длина волны	TX: 1310 +/-20 нм
	RX: 1490 +/-10 нм
Стандарт интерфейса PON	IEEE802.3-2005 1000BASE-PX20 +
Скорость приема PON интерфейса	1,25 Gpbs
Скорость передачи интерфейса PON	1,25 Gpbs
Выходная оптическая мощность	Мин: 0 дБм Макс: + 4 дБм
Чувствительность оптического приемника	Precde-27dBm
Длина оптического соединения	Макс. 20 км

3,3 характеристики WIFIТаблица 3-3 OP-RL801EW характеристики WIFI

Стандарт		IEEE 802,11 b/g/n
WiFi параметр	Частота	2,4 ~ 2,4835 ГГц
	Скорость передачи	Частота 2,4 ГГц:
		IEEE 802.11b: 11/5. 5/2/1 м (Авто)
		IEEE 802,11g: 54/48/36/24/18/12/9/6 (Авто)
		IEEE 802.11n: 270/243/216/162/108/81/54/27 Мбит/сДо 300 Мбит/с
	Номер канала	2,4 ГГц: 13
	Технология распространения спектра	DSSS (диапазон прямого распространения)
	Модуляция данных	DBPSK, DQPSK, CCK и OFDM (BPSK/QPSK/16-QAM/64-QAM)
	Чувствительность @ PER (Процент ошибок в упаковке)	270 M:-68dBm @ 10% PER; 130 M:-68dBm @ 10%PER;
		108 M:-68dBm @ 10% PER; 54 M:-68dBm @ 10% PER
		11 M:-85dBm @ 8% PER; 6 M:-88dBm @ 10% PER
		1 м:-90 дБм @ 8% за;
	Расстояние передачи	Крытый максимум 120 метров; Открытый Максимум 360 метров (расстояние зависит По окружающей среде)
	Радиочастотная мощность	20dBm EIRP
	Антенна	5dBi антенны
