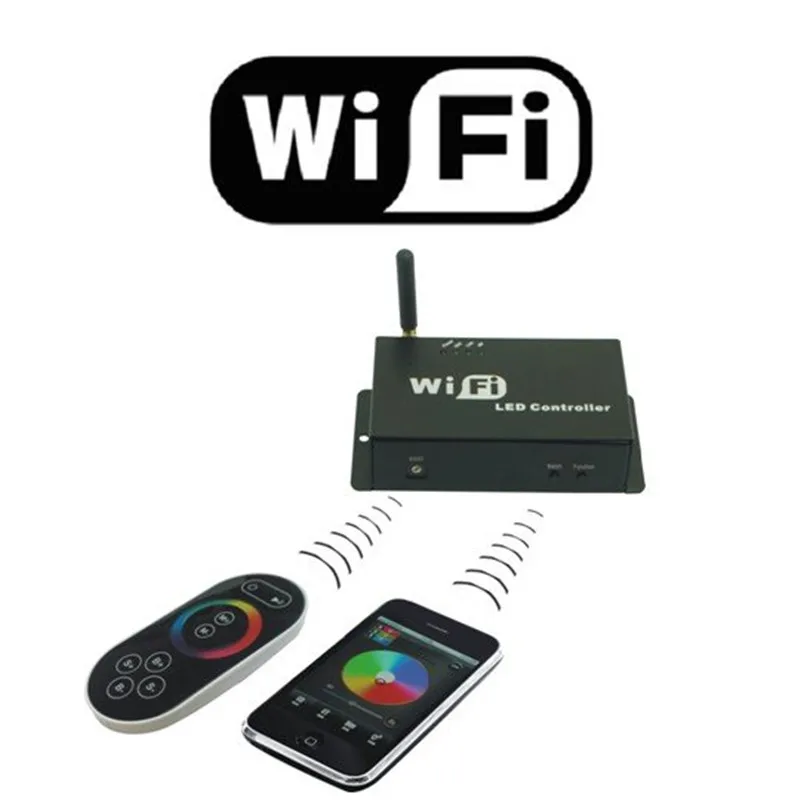

Светодиодный Wi Fi контроллер WF100 диммер для цветовой температуры rgb ленты

Светодиодный wifi 100 контроллер Диммер для цветовой температуры/rgb светодиодный светильник-полоска RF дистанционное управление ios android система используется DC 5v-24v 3 канала

I. Контроллер Технические параметры:

1: Рабочее напряжение: DC5-24V
2: Выход управления: можно гибкое управление 3 канала, 2 канала, 1 канал светодиодный ламп.
3: Выходной ток: 4Ax3
4: режим подключения: общий анод
5: Внешние размеры: L107xW65xH30 (мм)
6: Чувствительность приема: 802.11b DSSS(-5dBm),802.11b CCK (-10dBm), 802,11g
OFDM(-15dBm)

II. Технические параметры дистанционного управления:

1: Рабочая температура: -20-60 градусов

2: метод электропитания: AAAx3 (В комплект не входит)

3: Напряжение питания: 1.5Vx3

4: мощность в режиме ожидания: 0,015 МВт

5: ток в режиме ожидания: 3uA

6: Рабочий ток: 200uA

7: ток излучения: 10 мА

8: расстояние дистанционного управления: около 20 м

9: время работы в режиме ожидания: 6 месяцев

10. Посылка включает:

1. Обобщение продукта

Светодиодный WiFi контроллер соответствует традиционным инфракрасным, RF технологии контроллера, это рождение рынка и спроса клиентов, это Контроллер одного типа, который интегрирует новейшие технические Технологии wifi на рынке. Это делает светодиодный контроль более удобным, более hommization. Мы можем использовать систему Android или мобильный телефон системы IOS для установки программного обеспечения управления, затем он может контролировать светодиодный, это пожелания каждого клиента.

Использование технологии Wi-Fi может сделать наш диапазон управления более широким, может избавиться от узких ограничений пространства, в строительстве может управлять более 50 м, на открытом воздухе может управлять более 100 м.

В состоянии не использовать мобильное программное обеспечение, также можно использовать пульт дистанционного управления для управления, очень удобно, принести много вариантов для вас.

2. Технические параметры программного обеспечения

1. Название: волшебный цвет 1,0

2. Платформа во время работы: версия Android поддерживает систему Android (лучше, можно

Samsung, HTC), версия IOS поддерживает систему IOS, оборудование должно иметь функцию WiFi.

3. Байт: версия Android (622Kk), версия IOS (581K).

4. Язык: английский

5. Категория: связь

6. Бесплатно, зеленый, без подключений

III. МагияЦвет1,0Инструкция

1.МагияЦвет1,0Установите курс

1) у этого программного обеспечения есть версия Android и версия IOS, согласно вашему мобильный телефон, чтобы выбрать для установки, ниже, соответственно, введите версию Android и версию IOS, установить и использовать метод: версия Android Установить, как показано ниже:

Откройте оптический диск, чтобы увидеть последовательность эрекции цвета мечтыНажмите Magic Color 10.apk для установки

Установка полный перейдите по ссылке:

Откройте приложение:

1. Кнопка ВКЛ. Выкл. 2. Цветной диск 3. Клавиша режима 4. Полоса скорости/яркости

5. Светодиодный режим RGB

6. Холодный белый и теплый белый светодиодный режим управления окном

7. Светодиодный режим затемнения

8. Окно настройки цветного программного обеспечения Dream

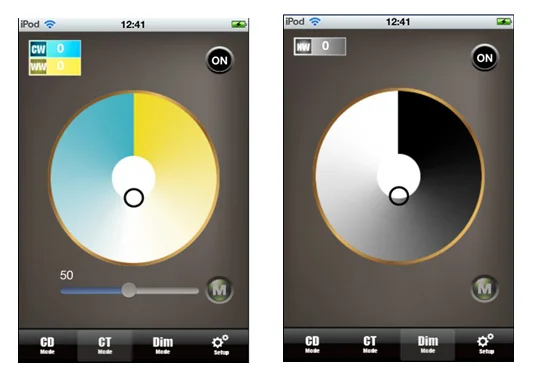

Ниже приводится два режима контроля цветовой температуры и яркости:

Страница режима CT (холодный теплый белый смешанный режим) страница режима DIM (режим диммера)

1. Способ установки версии IOS: (не избежать или избежать всех может подойти) можно войти в «app store» Поиск цвета мечты.

Затем он может найти наше программное обеспечение (ниже схема просто ограничена после выхода) или открыть приложениеСделать наш установка посылкаВтягивается в itunes, как на картинкеНажмите, чтобы установить

Установка полный нажмитеОткрытое приложение (аналогично версии Android):

2. Подключение WiFi сети

Если вы открываете Magic Color 1,0, как показано на рисунке ниже: выберите «OK», перейдите к интерфейсу настройки WiFi, Подключите светодиодный контроллер WiFi. Или выберите «отмена», не Прыгайте, затем установка симуляции включена, она изменится, чтобы не подключать Узел контроллера, форма схемы, как показано ниже:

Выберите продолжить окно настройки wifi

Окончательная Настройка, если появится окно ниже:

Укажите подключение преуспеть

Открытый Wi-Fi подключение установка

Быстрое подключение правильного wifi оборудования.

3. Кнопка ВКЛ/ВЫКЛ

Вкл/Выкл, перед управлением светодиодный, Откройте кнопку ВКЛ/ВЫКЛ. Нажмите закрыть светодиодный оборудование.

4. Функция ключа РЕЖИМА

Клавиша режима под 3 режимами полностью отличается, под cd-режимом страница для управления светодиодный-динамическим режимом работы, под ct-режимом страница для контроля 11 видов специального цветового температурного режима, на странице режим DIM для управления 11 видами особой яркости.

5. Инструкция по цвету диска

Цветной диск на странице 3 режима, функция полностью отличается: под cd-режимом страница используется для регулировки цвета, под ct-режимом страница используется для регулировки цветовой температуры, для регулировки яркости используется страница режима DIM.

6. Функция управления страницами в режиме CD

CD mode page используется для управления светодиодный-продуктом, который состоит из красного, зеленого, синего, под этой страницей режимов, каждый раз после нажатия клавиши mode «M», легкий способ изменится. "M" используется для настройки светодиодный-динамического эффекта. Изменение точки касания цветного диска изменит светодиодный цвет.

7. Функция управления страницами в режиме CT

Эта страница режима используется для управления светодиодный-продуктом, который состоит из теплого белого и холодного белого. Яркость бара используется для настройки светодиодный Яркость, цветового диска регулируется светодиодный цветовая температура, клавиши переключения режима используется для выбора некоторые виды по умолчанию специальные цветовая температура значение.

8. Функция управления страницами в режиме затемнения

DIM mode page используется для управления светодиодный-продуктом, который состоит из одного цвета, цветной диск используется для регулировки яркости светодиодный, клавиша mode «M»-это переключатель некоторого специального состояния яркости (например: 25% яркости, 50% яркости, 75% яркости, 100% яркости)

9. Скорость/яркость бар инструкция

Скорость/яркость бар под разными режимами страницы отличается: под CD режим страница, различные ситуации отдельно контролировать яркость и скорость, под CT режим страницы, это контроль яркости.

10. Функция режима настройки

Последняя Настройка сенсорной кнопки, она имеет моделирование, звук и подключение WiFi 3 варианта, моделирование в основном используется для настройки программного обеспечения, имитирующего и фактически подключающего светодиодный контроллер WiFi на выбор, если вы выбираете режим ON state, не нужно подключать светодиодный wi-fi-контроллер, он может использоваться для демонстрации программного обеспечения, имитировать демонстрацию и т. Д. Практическое применение необходимо выключить (на самом деле, когда вы подключаете WiFi, программное обеспечение имеет автоматический набор для выключения), звук-это быстрый тон нажатия на переключатель программного обеспечения, подключение Wi-Fi используется для перехода к сетевому интерфейсу WiFi.

Характеристическая вязкость полимера. Светодиодный контроллер WiFi

1. Рабочее состояние инструкции

2. Настройка номера SSID:

Код циферблата используется для настройки светодиодный-WiFi контроллера Ssid номер, соответствующая таблице, как показано ниже. Форма от 0 до 15, имеет в общей сложности 16 кодов, поэтому наш номер Ssid крепится к LN001 до LN016. Это означает, что использовать наш продукт в той же небольшой области можно установить 16 взаимной изоляции LAN, как только код циферблата изменен после того, как переключатель был набран, номер Ssid немедленно изменен, поэтому вам нужно отметить, что он должен искать и подключаться снова.

3. Подключение светодиодный, порт питания

Светодиодный порт под странице CD mode необходимо подключить RGB 3 канала светодиодный оборудование, на странице CT mode необходимо подключить холодный белый и теплый белый 2 канала светодиодный оборудование, на странице режима DIM необходимо подключить одноцветный светодиодный прибор.

4. Функция Match Key

В первый раз используйте контроллер и пульт дистанционного управления, возможно, потому, что адрес контроллера и адрес дистанционного управления не совпадают, это приведет к тому, что пульт дистанционного управления не может управлять, в это время, необходимо использовать эту кнопку, чтобы сделать этот адрес 2 совпадающими.

Метод использования: во-первых, нажмите клавишу контроллера «Match», в то же время нажмите любую клавишу пульта дистанционного управления, более 2 с, теперь светильник индикатора дистанционного управления RF будет мигать 3 раза, отпустите ключ «Match», затем закончите.

5. Функция функционального ключа

Клавиша «функция»-это композитная кнопка, она имеет функцию переключения и изменения режима.

Функциональная Инструкция: длительное время (более 2 с): выключение;

Короткое нажатие (менее 1 с): изменение режима.

6. Функция дистанционного управления:

1. Кнопка ВКЛ/ВЫКЛ 2. Клавиша паузы 3. Режим + 4. Режим-

5. Клавиша цветного шкива 6. Яркость + 7. Яркость-

8. Скорость + 9. Скорость-

1. Сенсорная панель имеет 64 сенсорных кнопки (точка), каждая кнопка работает как показано ниже:

1. Кнопка ВКЛ/ВЫКЛ, в любом состоянии, может включать или выключать выход контроллера;

2. Клавиша паузы, в динамическом режиме, может сделать контроллер остановки тока;

3. Этот ключ имеет 2 функции:

3,1. Режим «Добавить ключ», поэтому, когда текущий режим управления является режимом шкива (цвет), если необходимо реализовать режим (цвет) в контроллере, можно нажать эту кнопку.

3,2. Клавиша переключения режимов, поэтому, когда текущий режим управления является режимом клавиш M, можно переключить режим регулирования (цвет) в таблице режимов M + key.

4. Этот ключ имеет 2 функции:

4,1. Режим минус ключ, поэтому, когда текущий режим управления является режимом шкива (цвет), если необходимо реализовать режим (цвет) в контроллере, можно нажать эту кнопку.

4,2. Клавиша переключения режимов, поэтому, когда текущий режим управления является режимом клавиш M, можно переключить режим регулирования (цвет) в таблице режимов M- key.

5. Кнопка управления яркостью выхода, каждый раз, когда вы нажимаете эту кнопку, яркость

Серия добавит 1, всего 100 уровней;

6. Кнопка управления яркостью выхода, каждый раз, когда вы нажимаете эту кнопку, яркость

Серия минус 1, всего 100 уровней;

7. Кнопка управления скоростью выхода, каждый раз, когда вы нажимаете эту кнопку, серия скорости добавляется

1, всего 100 уровней;

8. Кнопка управления скоростью выхода, каждый раз, когда вы нажимаете эту кнопку, серия скоростей

Минус 1, всего 100 уровней;

9. Цветная сенсорная кнопка, статический режим выбора ключа, до 55 точек касания.

Этот ключ имеет 2 функции:

9,1. Кнопка выбора статического цвета шкива, поэтому, когда текущий режим управления является режимом ключа M (цвет), если необходимо реализовать статический цвет на шкиве, можно нажать эту кнопку.

9,2. Переключатель цвета шкива: может переключаться от 55 статического цвета (шкив

Показывает цвета). Обращаем Ваше внимание,

2. Управление питанием: прекратите использование пульта дистанционного управления более 20 с, пульт дистанционного управления автоматически перейдет в режим ожидания (состояние не может касаться), чтобы продлить срок службы батареи для использования; слегка встряхните пульт дистанционного управления для возврата на рабочую станцию (состояние может касаться).

Примечание: Этот пульт просто относится к модели RGB.

7.Встроенный режимФорма контроллера

1. Форма режима управления RGB:

2. Форма режима цветового контроля температуры:

3. Форма режима управления Затемнением:

V. Объяснить установленного оборудования

1. Сначала нужно установить ANT

Монтажный чертеж муравья:

По часовой стрелке Установите WIFI антенну и против часовой стрелки снимите антенну.

2. Установка источника питания и светодиодный оборудования

Эта структура соединителя относится к структуре ящика, интерфейс устройства источника питания и Светодиодный интерфейс вместе, четыре интерфейса с левой стороны (3, 2 , 1, V +)-это светодиодный соединитель, пятым интерфейсом является подключение анода V + источника питания, шестым интерфейсом является подключение катода V _ источника питания. В соответствии с номинальным напряжением светодиодной лампы, мы поставляем питание на контроллер, а Номинальное напряжение контроллера составляет 24 В. Следующим образом:

3.ПодключенияТри КаналыСветодиодный Инструкция:

При подключении трех каналов Светодиодный, вы должны поставить переключатель цвета мечты на режим CD для использования, только в этом режиме, вы можете контролировать светодиодный цвет, яркость и скорость. Цветной диск регулирует цвет (процесс регулировки можно увидеть в левом верхнем углу R, G, B числовой с изменением), скорость/яркость элемента регулировки скорости и яркий ("M" установить светодиодный динамический эффект, "M" настроить светодиодный динамический изменения.

4. Подключение двух каналов Светодиодный Инструкция:

При подключении трех каналов Светодиодный, вы должны поставить переключатель цвета мечты на режим CD для использования, только в этом режиме, вы можете контролировать светодиодный цветовую температуру, настройки клавиш для изменения яркости и цветовой температуры. Цветной диск регулирует цветовую температуру (между тем, верхний левый CW,WW числовой с изменением), элемент яркости настраивает яркую, «M» ключ устанавливает особый цветовой температурный режим.

5.ПодключенияОдин КаналСветодиодный Инструкция:
