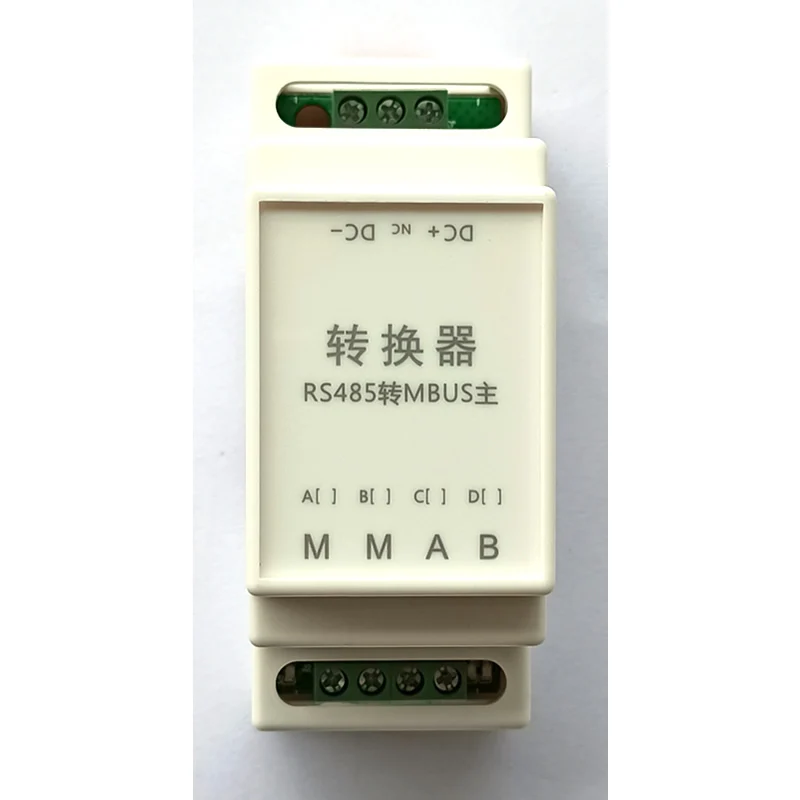

RS485 поворотный MBUS основной M-BUS к низкая стоимость мощность упрощенная версия |

RS485 поворотный MBUS основной M-BUS к низкая стоимость мощность упрощенная версия |

Конструкция цепи передачи данных (высокоскоростной контроль формы волны AD): массовое производство

Обратный ток раба не ограничен, и идентификация тока может быть точно контролирована, что невозможно для аналоговых схем.
Есть индикатор сигнала тревоги для анализа формы шины, до тех пор, пока наш сигнальный индикатор не горит, отправка команды верна.
Это определенно будет успешным! Это также невозможно для аналоговых схем.
Мы не являемся чисто аналоговыми схемами. Если вы хотите скопировать доску, вы можете сдаться, не тратьте время на каждого!
Один. Параметры продукта:
Основной интерфейс MBUS:
> Выходное напряжение MBUS: высокий уровень 32 V (специально настраиваемое напряжение), в соответствии со стандартом питания MBUS (24 V-40 V), также учитывается падение давления линии потери на месте обеспечивает высокую универсальность
>Скорость передачи данных: 300-19200bps, форма сигнала является точной, и на рынке очень мало хостов, которые могут поддерживать этот диапазон одновременно.
> Интерфейс с защитой трубки телевизоров для эффективного предотвращения статического или высокого напряжения
> Поддержка короткого замыкания и защиты от перегрузки по току

Интерфейс RS485
Скорость передачи данных: 300-19200bps
Автобус может поддерживать 256 рабов при отправке
Интерфейс с защитой трубки телевизоров для эффективного предотвращения статического или высокого напряжения
Диапазон входного напряжения источника питания: 9-24 В

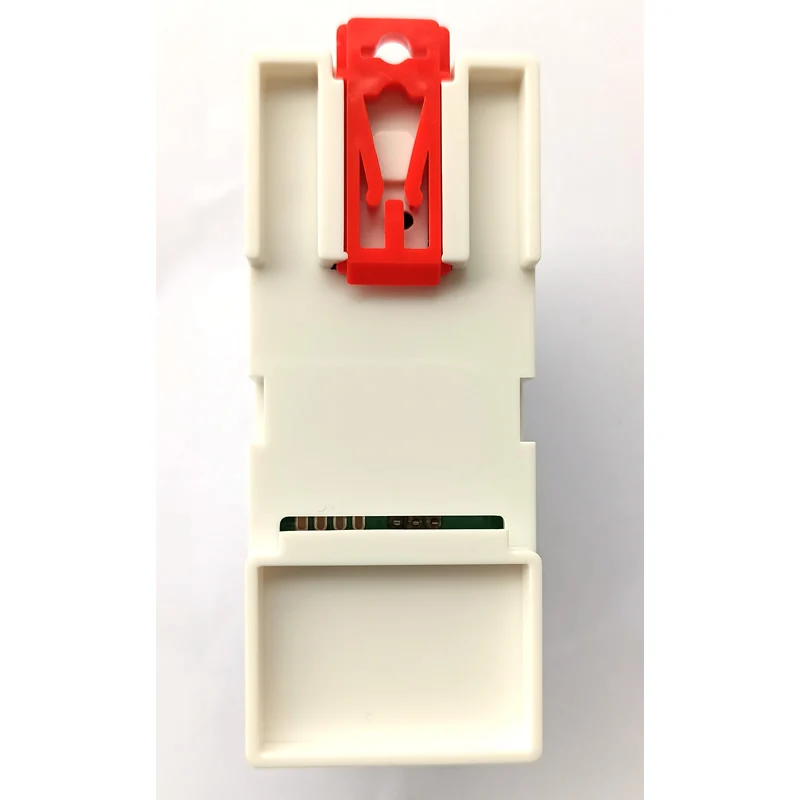

Материал корпуса: огнестойкий материал

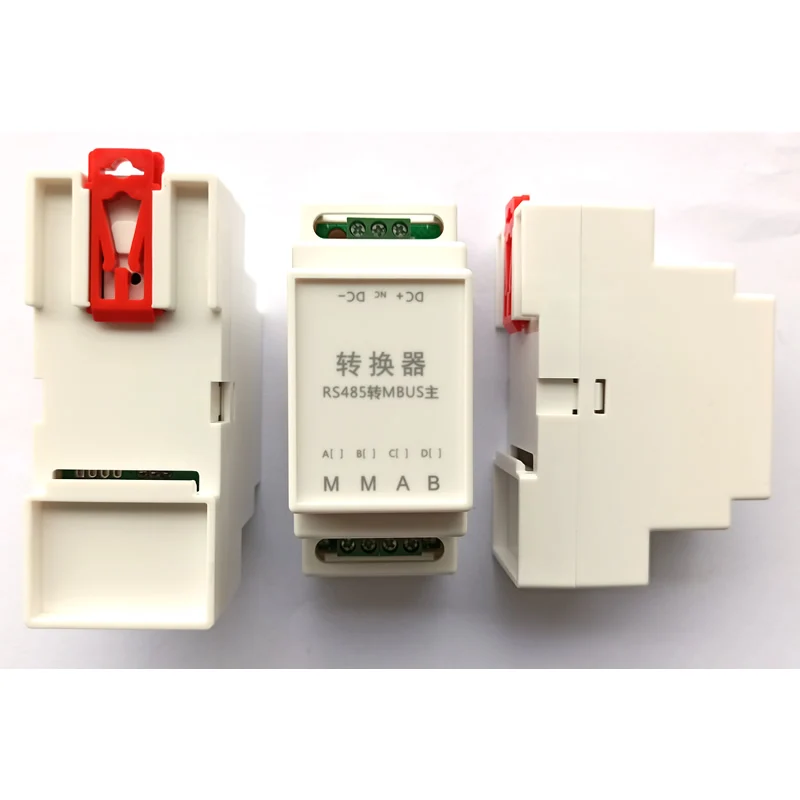

Размер внешнего вида: 100*45*29 мм
Инструкции по проводке: см. Изображение

2. Цели дизайна продукта

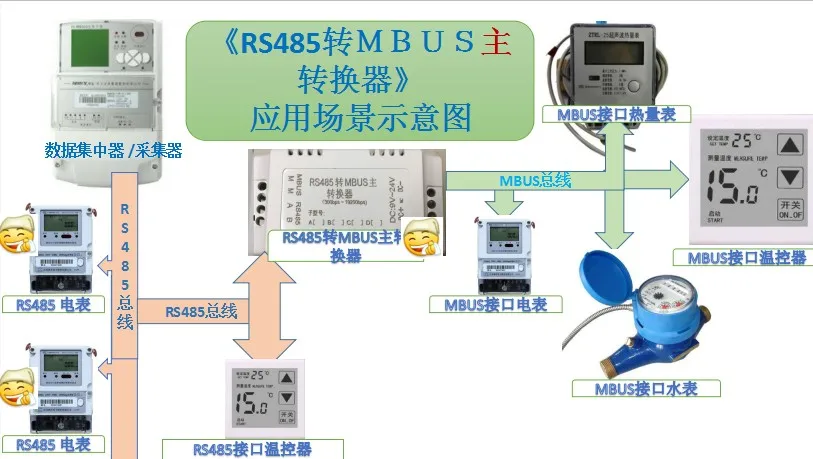

Недорогой дизайн цифрового преобразователя RS485 в MBUS решает существующие проблемы в одном направлении. По сравнению с вашими собственными исследованиями и разработками, вам нужно всего лишь заплатить немного больше затрат, вы можете сэкономить долгое время на разведке и тестировании местностей, большая поддержка сделает продукт более дешевым и надежным! В то же время, мы продаем только товары и услуги, всегда будем поддерживать вас в обычной копии!
Еще одна усовершенствованная версия поддерживает нагрузку 250 мА и 500 мА, производительность сильнее, высокая эффективность, очень низкое тепло! Продается другой модуль уровня TTL, ультра-маленький размер может быть легко интегрирован в вашу цепь, если концентратор национальной сети.
Особенности:
Ядро представляет собой цифровую цепь для обеспечения высокой консистенции продукта в различных условиях.
Высокоскоростной AD чип для распознавания сигнала и точной передачи и приема сигнала идентификации и управления, аналоговые схемы не могут быть сравнимы
· С функцией формирования формы волны-не боится искажений формы волны RS485, если отклонение входной формы волны не превышает 40?
С фильтрацией беспорядка для эффективного фильтрации беспорядка на шине RS485
Ультра-высокая эффективность, очень низкое тепловыделение, небольшое сопротивление выборке, небольшое падение напряжения, профессионалы знают
Адаптивная шина получает нагрузку независимо от параметров раба MBUS не повлияет на копию

3. Анализ и решение проблем на месте
Многие люди говорят, что RS485 в MBUS не прост в использовании. В принципе существует несовместимая проблема: RS485 и MBUS являются однодуплексными, и будут помехи в шине RS485 и MBUS. Этот вид вмешательства может привести к коллизии.

Например, когда MBUS получает сигнал, отправленный рабом, и получает беспорядок, отправленный RS485, тогда чип RS485 является принимающим или передающим состоянием. Если это чистая аппаратная схема или микроконтроллер не контролирует, шина RS485 и шина MBUS будут стеснены. На самом деле, будут проблемы с отказом связи в приоритетном контроле. Поэтому, когда помехи существуют, их неизбежно использовать. Конечно, у нас есть средства для решения этих проблем. Мы рождены для решения проблемы. Пожалуйста, ознакомьтесь с анализом опыта применения на наших деталях:

Нестабильное копирование: Когда сигнал является нормальным, иногда он может быть скопирован и иногда скопирован. Иногда это связано с температурой. Когда температура высока, ее можно копировать. Если он низкий, его нельзя копировать. После замены хоста на некоторое время, он не может быть скопирован.
Диагностика: аналоговая схема Легко зависит от окружающей среды. Параметры различных компонентов температуры и влажности отличаются. Изменения этих параметров трудно проверить на фабрике. Предельные параметры фабрики могут быть установлены только в одном диапазоне. И этот диапазон изменится с изменением окружающей среды, у общей основной цепи MBUS TI, которую можно найти онлайн, будет эта проблема.

Наше решение: Высокоскоростное распознавание сигналов AD, Адаптивное цифровое управление
Плохая Совместимость: оборудование от определенного производителя может быть использовано, но оборудование, которое подключено к другому оборудованию, не может быть скопировано, или продукты, которые могут быть подключены к двум продуктам, могут быть скопированы, но они не могут быть скопированы при смешивании, или количество рабов не может быть скопировано. К.
Диагностика: может быть, что после передачи сигнала через несколько аппаратных конверсий, сигнал будет поврежден из-за влияния цепи, и некоторые устройства не получат нормальный сигнал; другой
Может быть, что приемная цепь плохо совместима, а текущее значение от пикового до пикового значения на шине становится большим и заливает нормальный сигнал.

Наше решение: Высокоскоростное распознавание сигналов AD, Адаптивное цифровое управление
Скорость копирования не 100. Его нельзя Копировать при копировании.
Диагностика:
A Май: шина RS485 подвержена различным помехам, с одной стороны это помехи, с одной стороны, есть индивидуальные характеристики чипа RS485 или повреждения на шине, и некоторые из них вызваны плохой производительностью фальшивых чипов (менее подлинные), конечно, Это также связано с окружающей средой на месте, если высоковольтное воздействие индуктивной молнии повреждено.
B Май: вызванный изменением нагрузки на MBUS slave, приведет к тому, что данные будут отправлены на шину RS485 активно и напрямую помешают всей шине RS485.
Наше решение: схема передачи данных AD, фильтрация сигналов идентификации, адаптивный цифровой контроль
