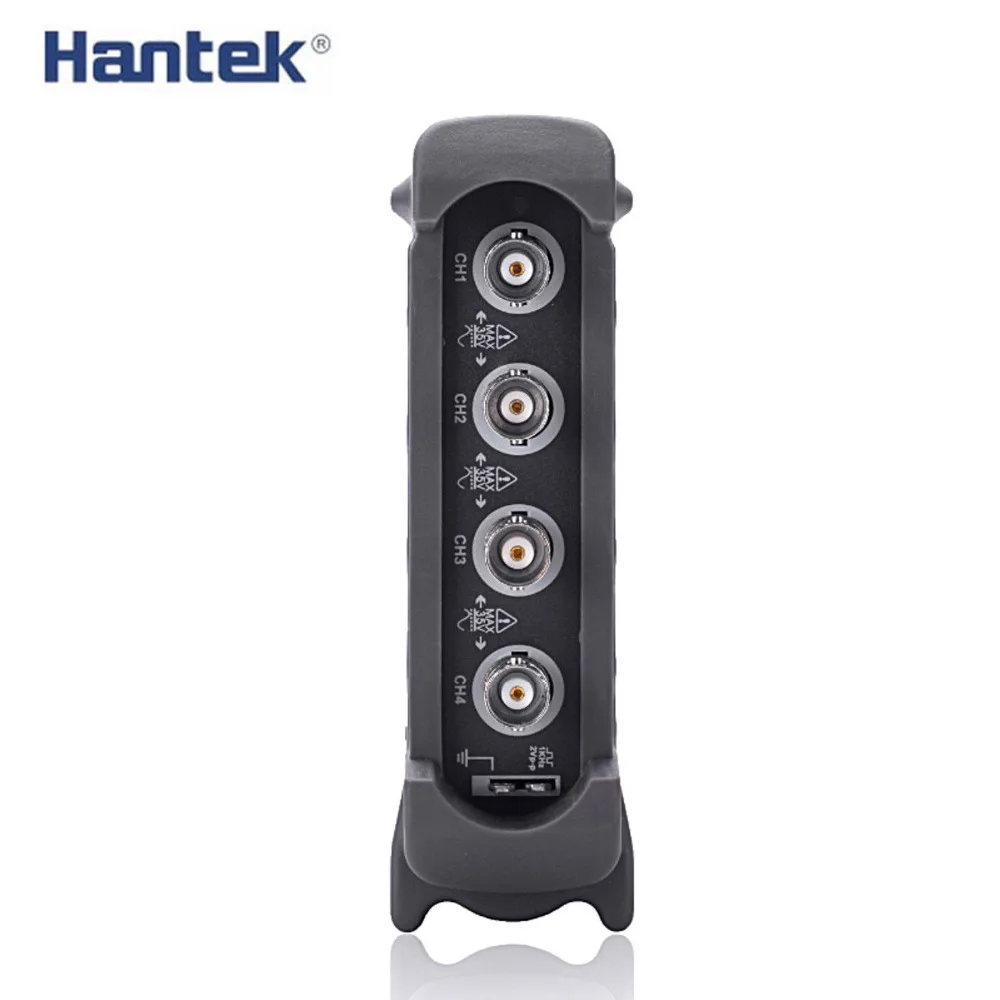

Осциллограф Hantek 6104BD 4 канала USB ПК цифровой портативный 100 МГц частота

Hantek 6104BD 4CH USB PC цифровые ручные осциллографы 100 МГц осциллограф 1GSa/s частота дискретизации в реальном времени 64K акция

• Серия Hantek6104BD

  4CH осциллограф и функция/Arb. Генератор сигналов. Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, частоту дискретизации в реальном времени 1 ГГц/с, входную чувствительность мВ в-10 В/дел, полосу пропускания 250 МГц и генератор сигналов произвольной формы. Питание от интерфейса USB2.0, устройство plug and play небольшого размера, которое удобно носить с собой. Высокая стоимость производительности, прохождение/сбой теста, находчивая функция запуска, динамическое отслеживание курсора, запись сигналов и функция воспроизведения.

  Особенности

  ·4CHОсциллограф и функция/Arb. Генератор сигналов.

  ·Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, 1 ГСА/с частота дискретизации в реальном времени, 2 мВ в-10 В/дел Входная чувствительность и полосу пропускания 250 МГц.

  · Функция/Произвольный WaГенератор veform: 200MSA/s DDS, 12 бит вертикального разрешения, встроенные различные стандартные формы волн, произвольные формы волн, простота редактирования, удобство отображения датчика и другиеНеправильный сигнал.

  · Прохождение/сбой теста, находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения. Рабочий интерфейс похож на осциллограф banchtop, прост в эксплуатации с высокой производительностью.

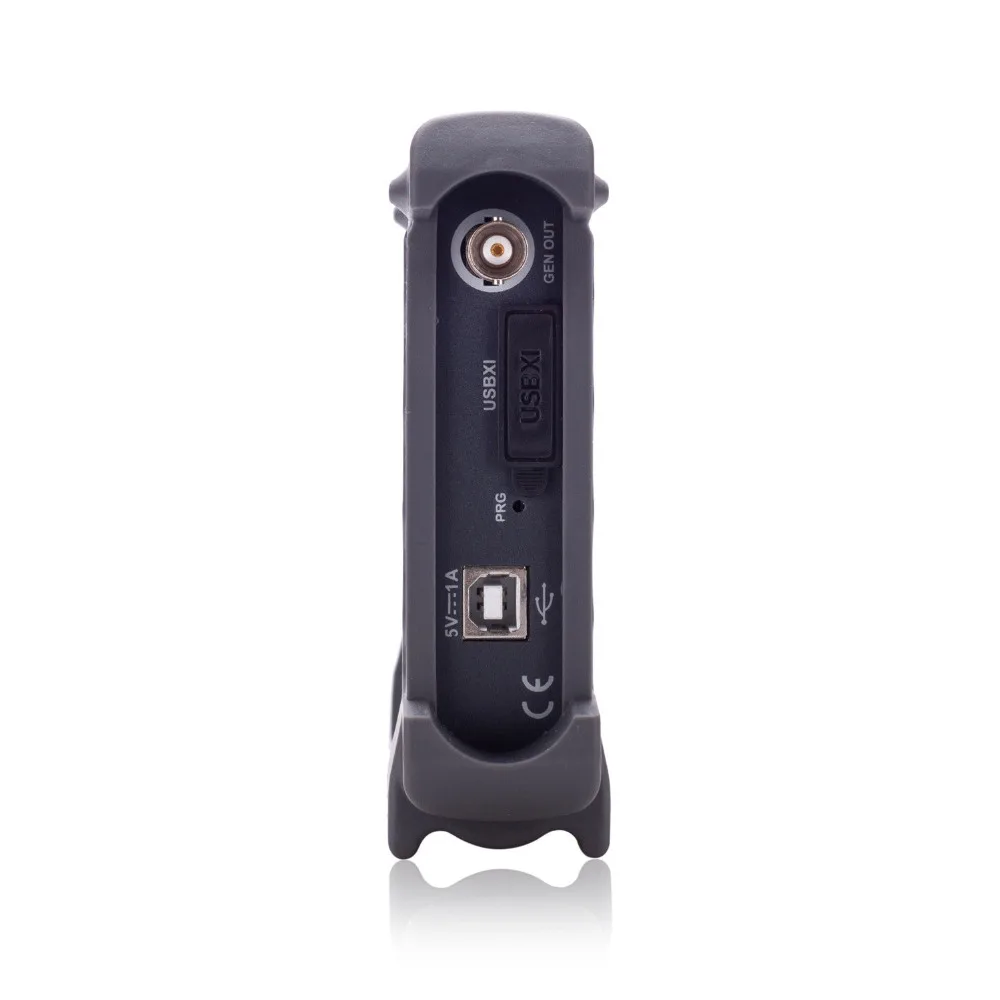

  · Интерфейс USB2.0, устройство plug and play.

  · Хорошая механическая конструкция небольшого размера, которая удобна для переноски. Внешний чехол сделан из того же материала, что и iPad-анодированный алюминий. Обладает отличной термостойкостью и абразивной стойкостью, красивым внешним видом. Значительно улучшена твердость поверхности из алюминиевого сплава.

  · Подходит для портативных компьютеров, настольных ПК и ремонта/фиксации производственной линии. Подходит для деловых поездок.

  · Поддержка программного обеспечения: Windows 10, Windows 8, Windows 7

  · Данные волновой формы могут быть выведены в EXCEL,BMP,JPG в качестве категории времени и напряжения.

  · Более 20 видов функций автоматического измерения, Функция проверки прохождения/отказа, подходит для инженерного применения.

  ·Запуск и декодирование последовательной шины,Информация о Протоколе шины может быстро и интуитивно отображаться в виде таблицы.

  · Усреднение формы волны, послесвечение, контроль легкости, Обратный ход, добавление, вычитание, умножение, разделение, X-Y дисплей.

  · Анализатор спектра БПФ

  · Один компьютер может подключаться к нескольким осциллографам, легко расширить номер канала.

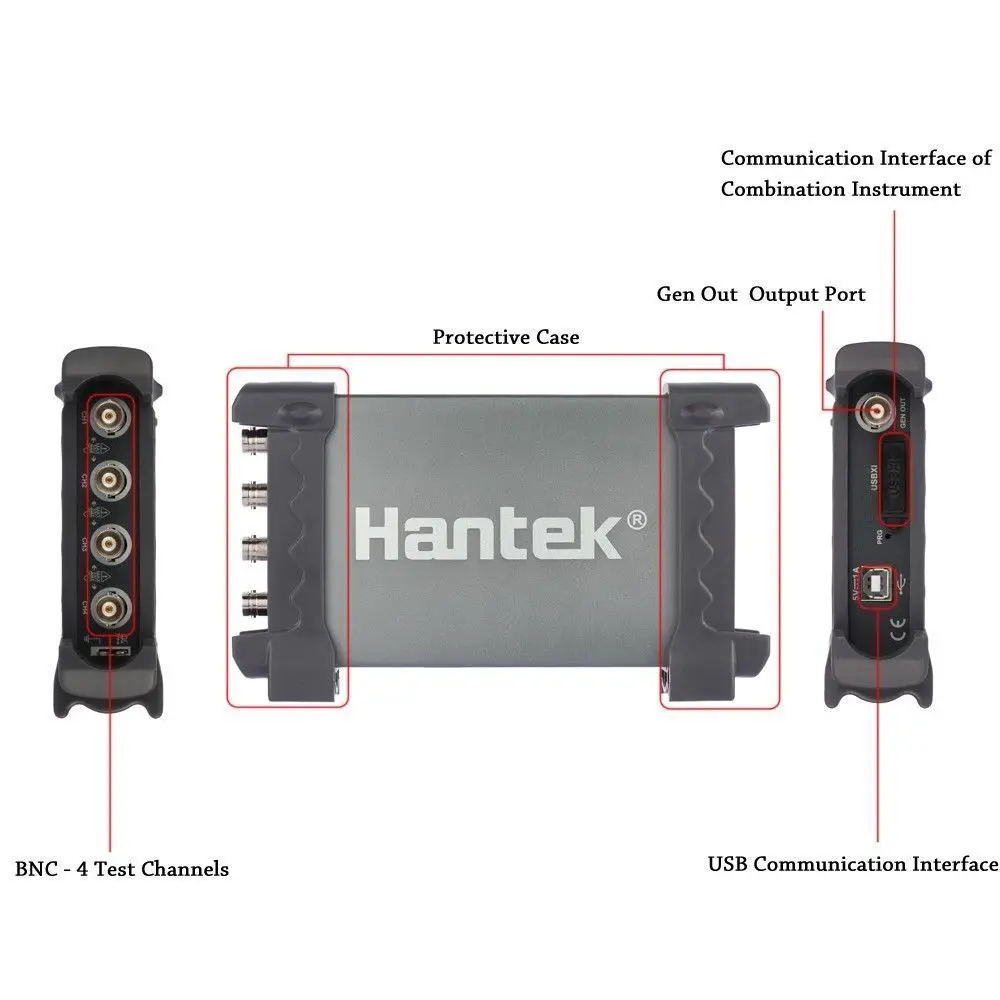

  ·Стандартный интерфейс USBXI, легко входитВставьте в чехол USBXI в качестве инструмента для сборки.

  · Предоставьте библиотеку вторичного развития; Предоставьте примеры разработки Labview \ VB \ VC.

  Модель	Hantek6074BD/Hantek6104BD/Hantek6204BD/Hantek6254BD
  Полоса пропускания	70 МГц/100 МГц/200 МГц/250 МГц
  Канал	4 CH
  Частота дискретизации в реальном времени	1 ГСА/с
  Глубина памяти	64K
  Точность временной базы	± 50ppm
  Временная база	2ns/div-1000s/div (1-2-4 последовательности)
  Входное сопротивление	1 МОм 25 ПФ
  Входная чувствительность	2 мВ/дел~10 В/дел
  Вертикальное разрешение	8 бит
  Вертикальный диапазон смещения	2 мВ~10 В/дел @ x1 зонд; 20 мВ~Зонд 100 в/дел @ x10; 200 мВ~1000 В/дел @ x100 зонд; 2 в~Зонд 10000 в/дел @ x1000
  Точность усиления постоянного тока	± 3%
  Предел полосы пропускания	20 МГц
  Режим триггера	Edge, Pulse, Video, альтернатива
  Источник триггера	CH1, CH2, CH3,CH4
  Процесс сигнала волны	+,-, X, ≤, FFT, Invert
  Измерение курсоров	Крест, след, горизонтальный, вертикальный
  Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, Время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл
  Режим генератора сигналов произвольной формы
  Частота сигналов	DC ~ 25 МГц
  DAC	2K ~ 200 МГц Регулируемый
  Разрешение частоты	0.10%
  Канал	Выход формы волны 1CH
  Глубина волны	2кса
  Вертикальное разрешение	12 бит
  Стабильность частоты	<30ppm
  Амплитуда волны	± 3,5 в макс.
  Выходное сопротивление	50 Ω
  Выходной ток	50 мА, Ipeak = 50 мА
  Система BW	25 м
  Гармоническое искажение	-50dBc(1 кГц),-40dBc(10 кГц)
  Общие характеристики
  Объем	175 мм * 105 мм * 25 мм
  Вес	0,9 кг

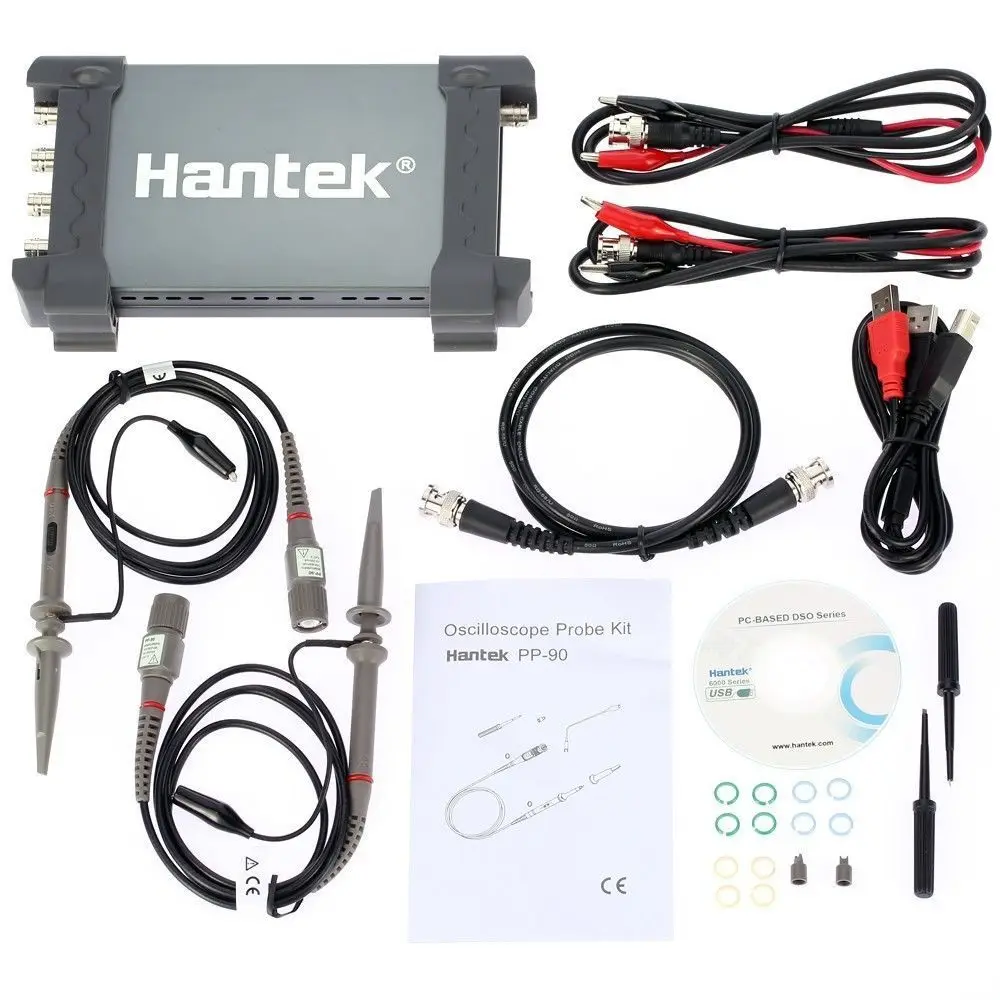

  Аксессуар	2 пассивных датчика, 2 Зажим Аллигатор,1 шнур BNC-BNC
