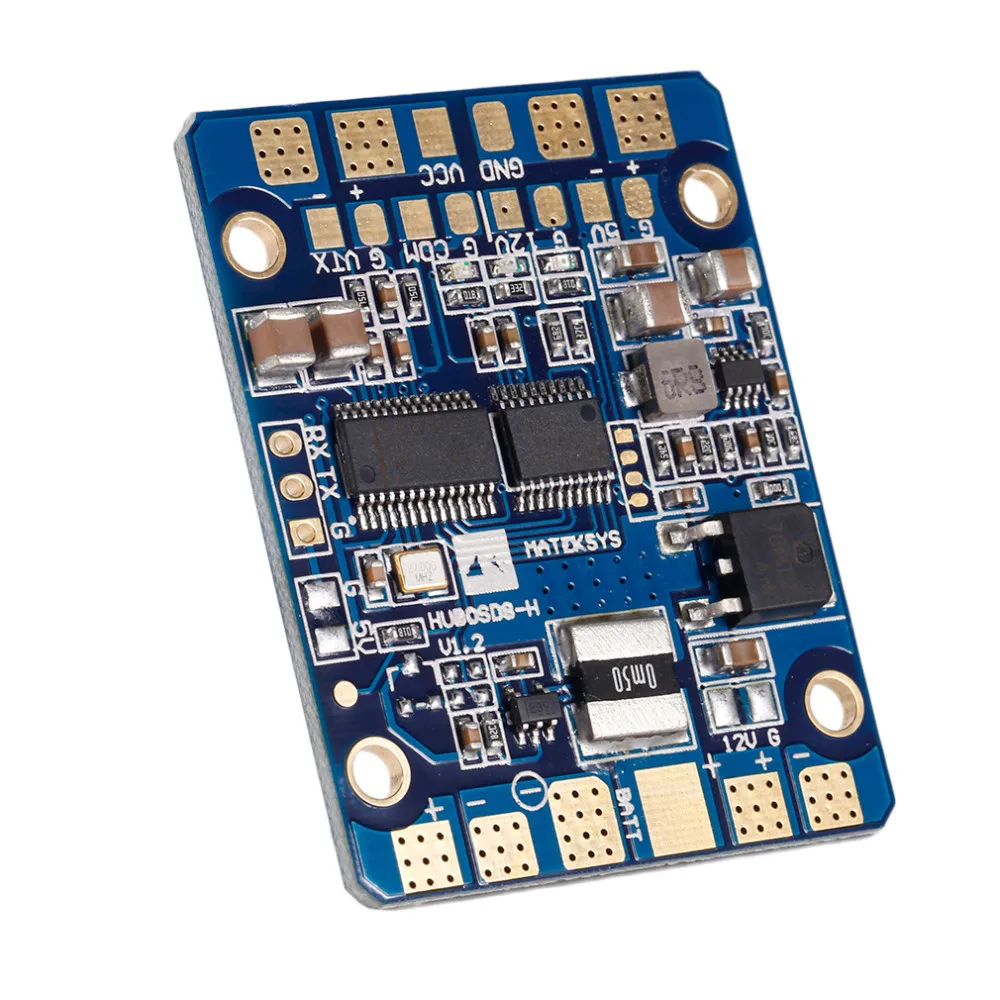

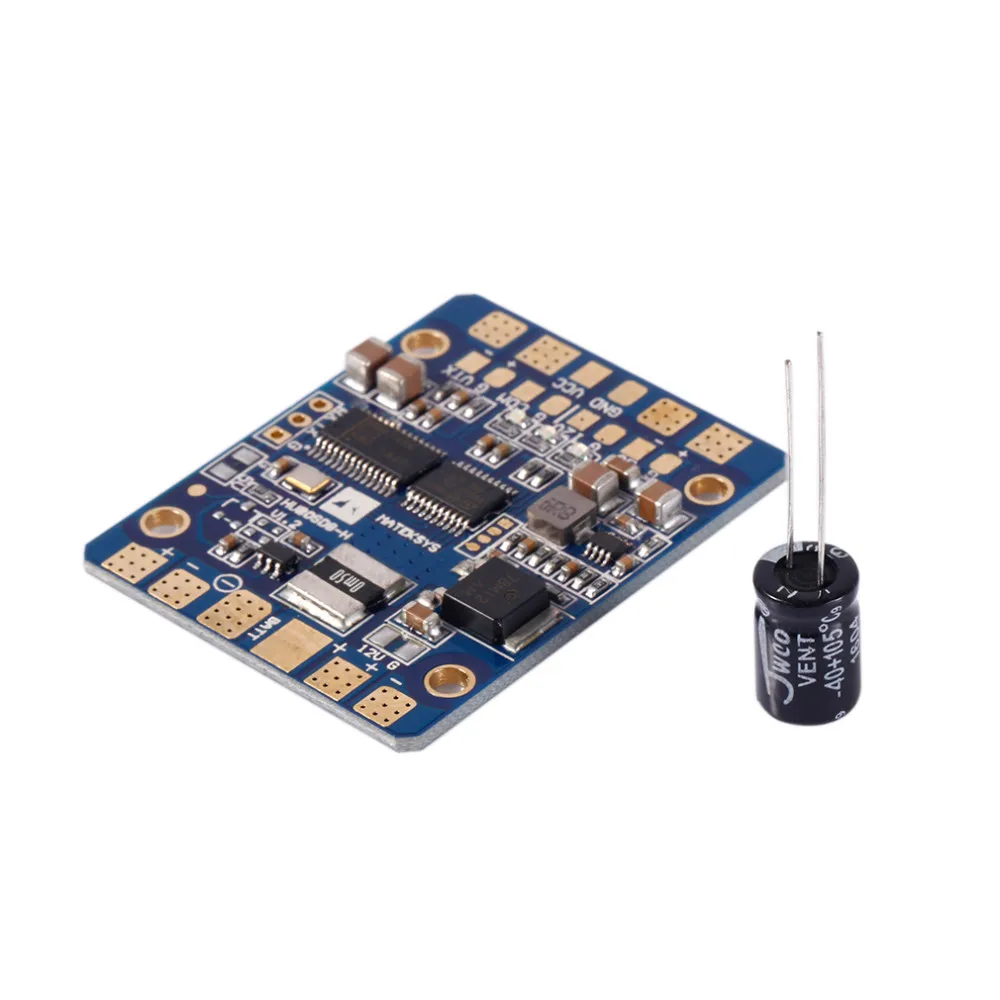

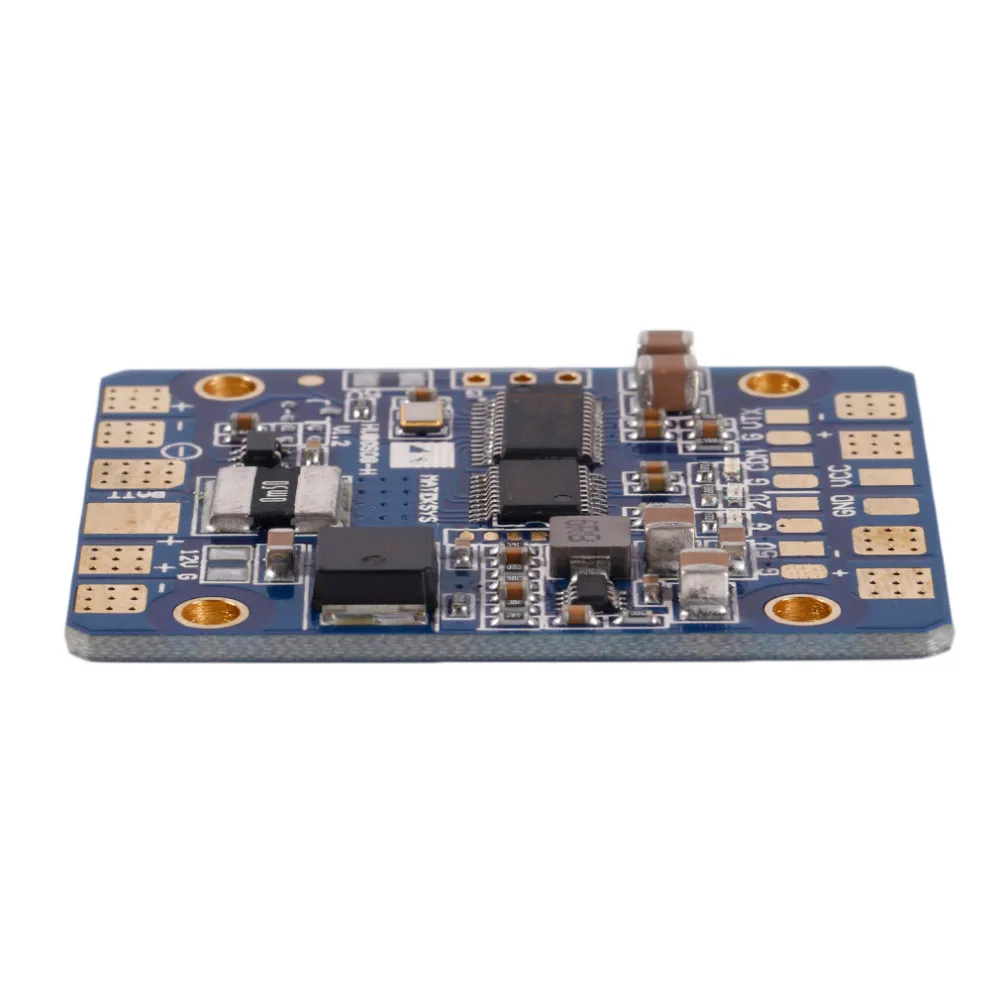

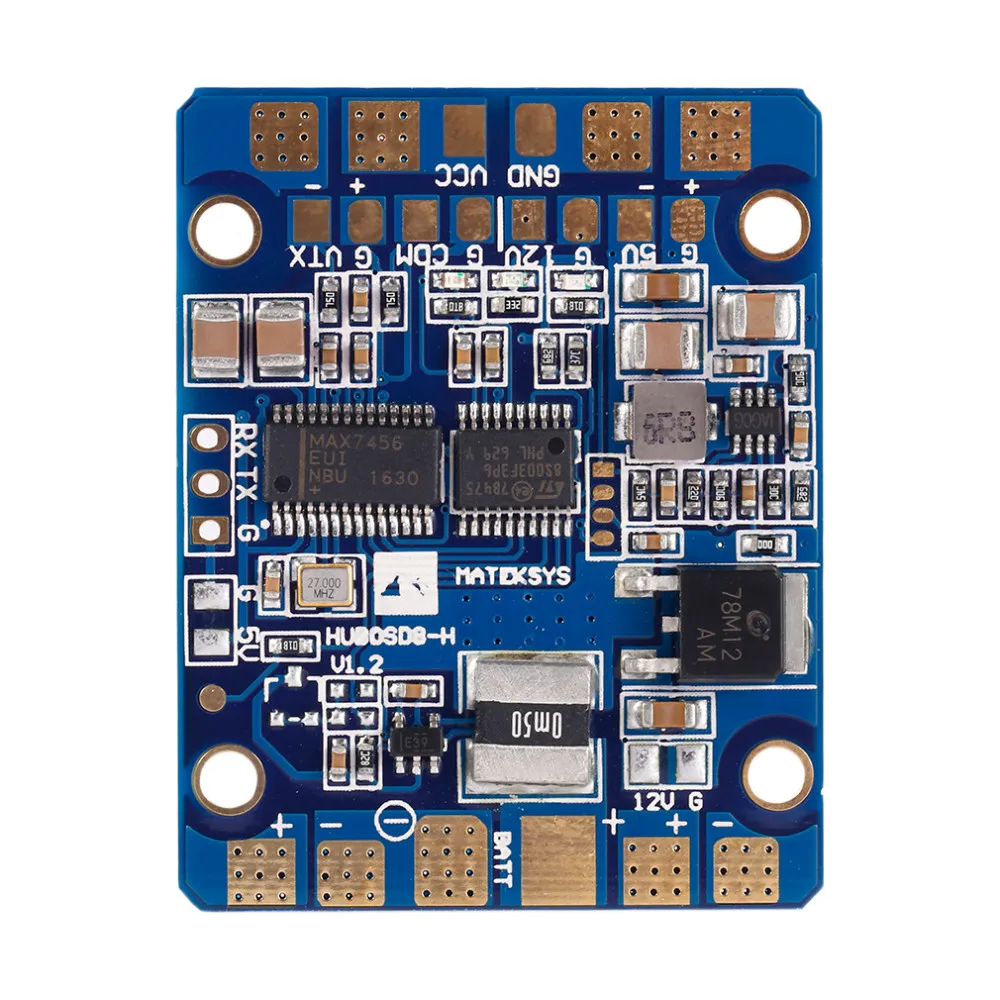

HUBOSD eco H силовая распределительная плата концентратор OSD PDB Датчик тока

Двойной BEC H тип
HUBOSD8 был спроектирован для обеспечения максимально высокой производительности и надежности в 4-слойной печатной плате.
Это многофункциональный узловой центр с PDB, BEC 5 В/2 А и 12 В/мА, Датчик тока А, тестовидность 8.
BEC 12 В-это линейный регулятор, LC-фильтр не требуется.
Встроенный тестос 8 поддерживает Plug & Play, никаких сложных настроек не требуется.
Он специально сделан для mini FPV Quad.

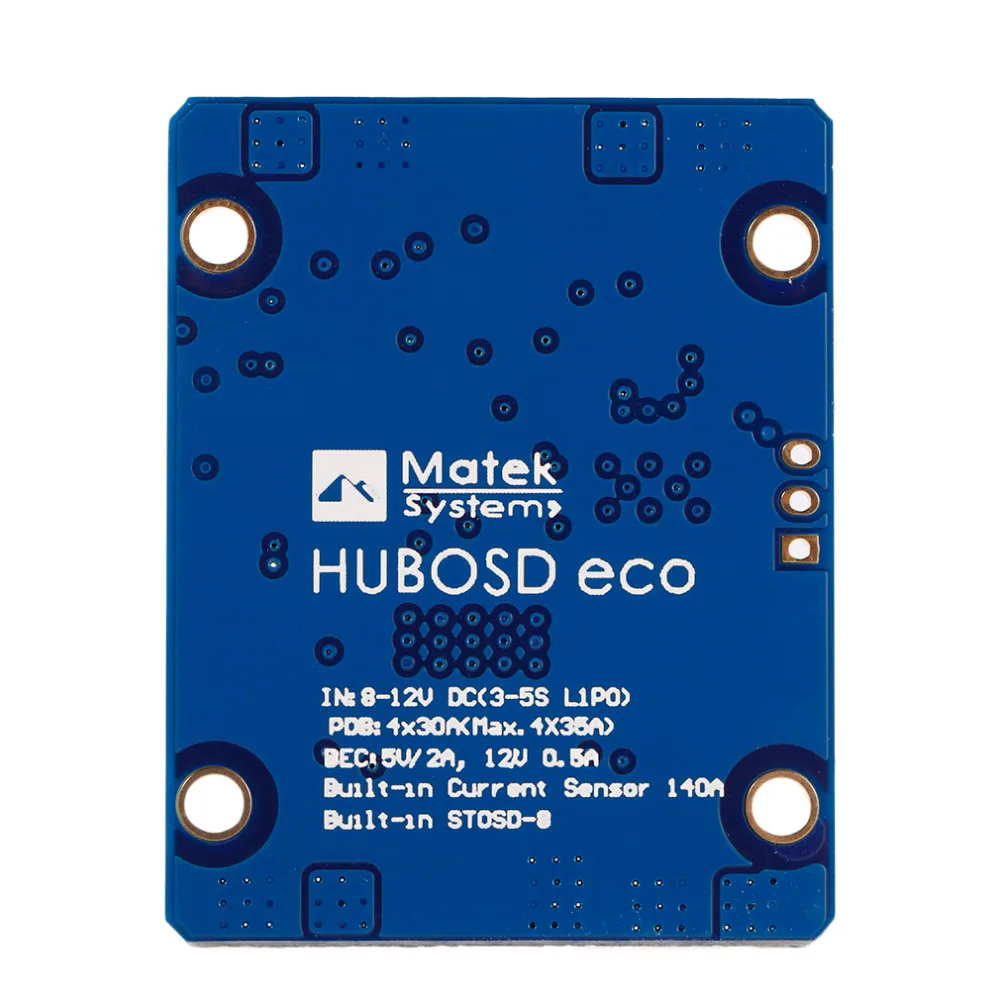

Характеристики:
Общие:
In: 8-21VDC (3-5S LIPO)
PDB: 4 X 30A (макс. 4 x 35A)
BEC: 5 В/2 А, 12 В/0.
Цвет: синий
Размер: 45x35x4 мм/1,78x1,38x0,16 дюйма
Посылка: 146x90x5 мм
Вес нетто: 12 г
Вес посылка: 17 г

PDB: (выходы ESC)
Постоянный ток: 30 А на выход
Пиковый ток (10 секунд/минуту): 35 А на выходе

Физические:
2 унции меди, 4-слойная и 1,6 мм PCB.

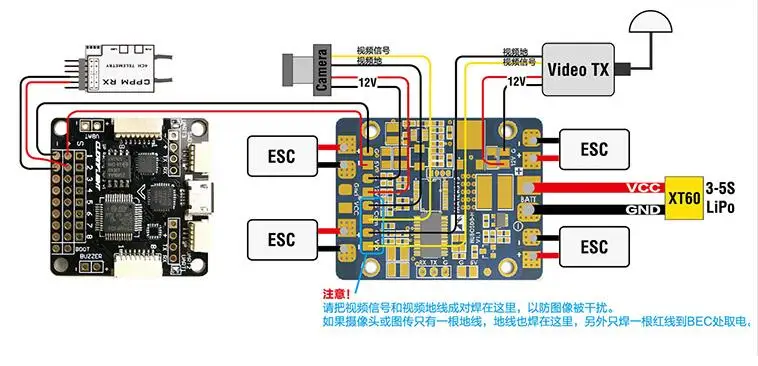

1 вход аккумулятора, 4 выхода ESC. 2 выхода BEC 5 В, 2 выхода BEC 12 В.
Камера сигнала & Gnd колодки, видео передатчик сигнала & Gnd колодки
1x последовательный порт (RX, TX, G)
Монтажные отверстия 30,5 мм квадратные расстояния 3 мм

BEC 5 В (выходы)
Предназначен для приемников RC, контроллеров полета, OSD и сервоприводов.
Синхронный понижающий регулятор DC/DC.
Напряжение: 5,0 +/- 0.1VDC
Постоянный ток: 2 А (макс. 2,5 А 10 с/мин)
Пульсация на выходе: 40 мВ (VIn = 16 В, VOut = 5 В при нагрузке 2 а)
Устойчивость к короткому замыканию (5 секунд/минуту)

BEC 12 В (выходы)
Линейный регулятор, очень низкий уровень шума. LC-фильтр не нужен.
Предназначен для видеокамеры TX или FPV.
Напряжение: 12,0 +/-В постоянного тока (Работа 4-5 с)
Постоянный ток: 500 мА при 16 В, 400 мА при 20 в
Устойчивость к короткому замыканию (2 секунды в минуту)
Если аккумулятор 3S LiPo, выходное напряжение = 3S LiPo Напряжение-1 в

Датчик тока
140А
Если ток> 140 А. Дисплей тестод 140А

STOSD-8
1) индикатор хода
Синий светодиодный мигает: Инициализация тестоса
Синий светодиодный светильник: тестостеровый Индикатор работает.
2) автоопределение PAL/NTSC
Авточувствительный PAL / NTSC cam при запуске OSD. По умолчанию NTSC без сигнала Cam
3) Динамическая информация на экране
Ток <2 А и держать 5 секунд
Ток> 2 А
4) Мин. Вольт и Макс. Amp рекордер
5) автоматический таймер полета
Ток> 2А, время в.
Ток <2А, тайм-аут.
6) Автоматическое обнаружение батарей
Если Входное напряжение находится в диапазоне ниже, HUBOSD обнаружит ячейку
Числа автоматически.
11,1-13,05 в: 3 ячейки LiPo, 14,8-17,4 в: 4 ячейки LiPo, 18,5-21 в: 5 ячеек LiPo
Если Входное напряжение выходит за пределы диапазона. На экране будет мигать значение напряжения.
Пожалуйста, убедитесь, что общее напряжение аккумулятора ниже 3,7 в * элементов
7) Сигнализация низкого напряжения
(Мигание значения): по умолчанию 3,6 В * ячеек
8) сигнал тревоги превышения мАч
(Мигание значения): по умолчанию 1000 мАч
9) ID пилота на экране
По умолчанию отключен. Вы можете ввести некоторые слова и включить их в GUI
10) обновление прошивки
Точность напряжения: +/- 0.4%, разрешение напряжения: 0,01 в
Точность тока: +/- 1.5%, разрешение тока: 0.1A

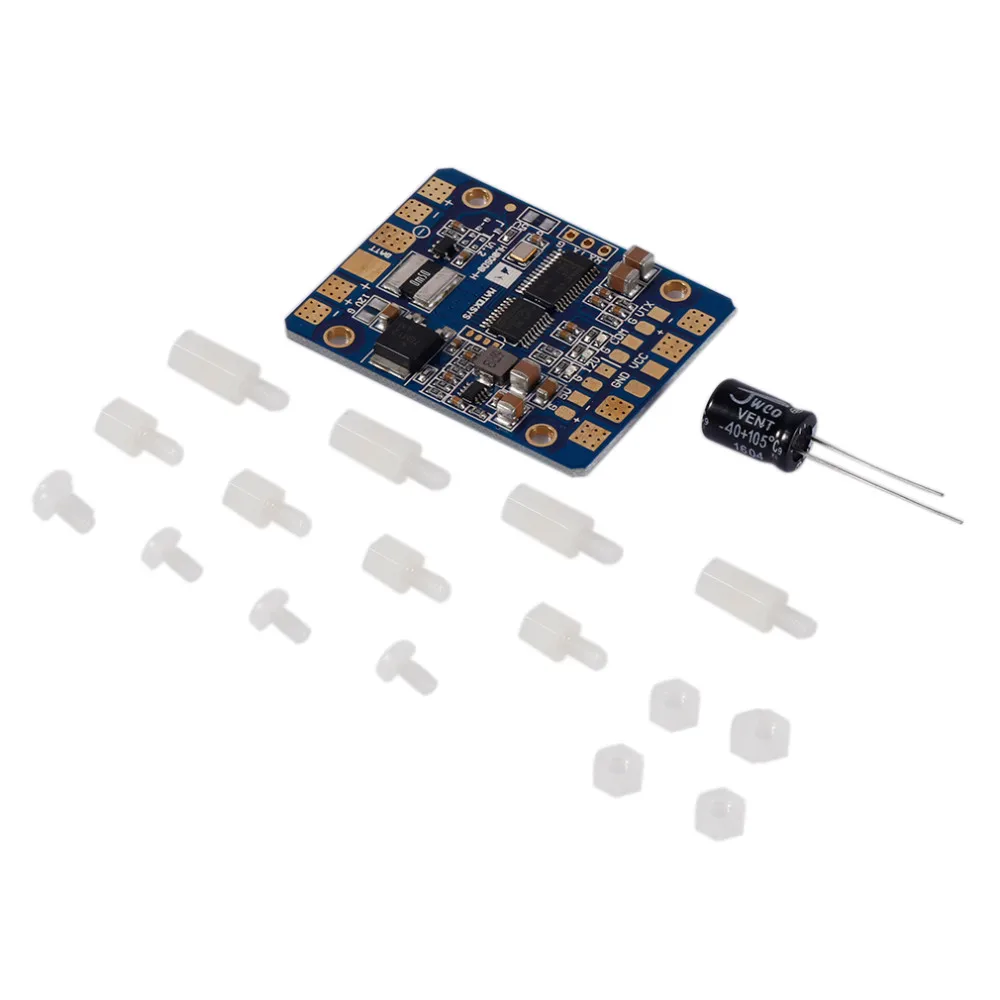

Посылка
1 x двойная распределительная плата BEC OSD
1 пакет аксессуаров
