ДЛЯ Spot bladeRF x115 X40 USB 3 программно определяемое радио nuand|FM-трансмиттеры| |

---

WRL-14041

Описание: bladeRF X40 является экономичным программным обеспечением USB 3,0, определенным радио (SDR), предназначенным для того, чтобы позволить студентам и радиолюбителям исследовать беспроводные связи, И предоставить профессионалам многофункциональную платформу для разработки волноводной формы. После использования SDRs, таких как HackRF One, bladeRF X40-отличный следующий шаг, тем более что встроенный FPGA предоставляет вам больше пользовательских опций.



Из коробки, bladeRF может быть настроен от 300 МГц до 3,8 ГГц без дополнительной платы. С помощью программного обеспечения с открытым исходным кодом, такого как GNURadio (изображение в реальном времени), bladeRF можно использовать немедленно. Благодаря гибкому аппаратному и программному обеспечению bladeRF может быть настроен для работы в качестве пользовательских радиочастотных модемов, GSM и LTE микроячеек, GPS приемников, ATSC передатчиков или комбинированных Bluetooth/WiFi клиентов без каких-либо Расширительных карт.

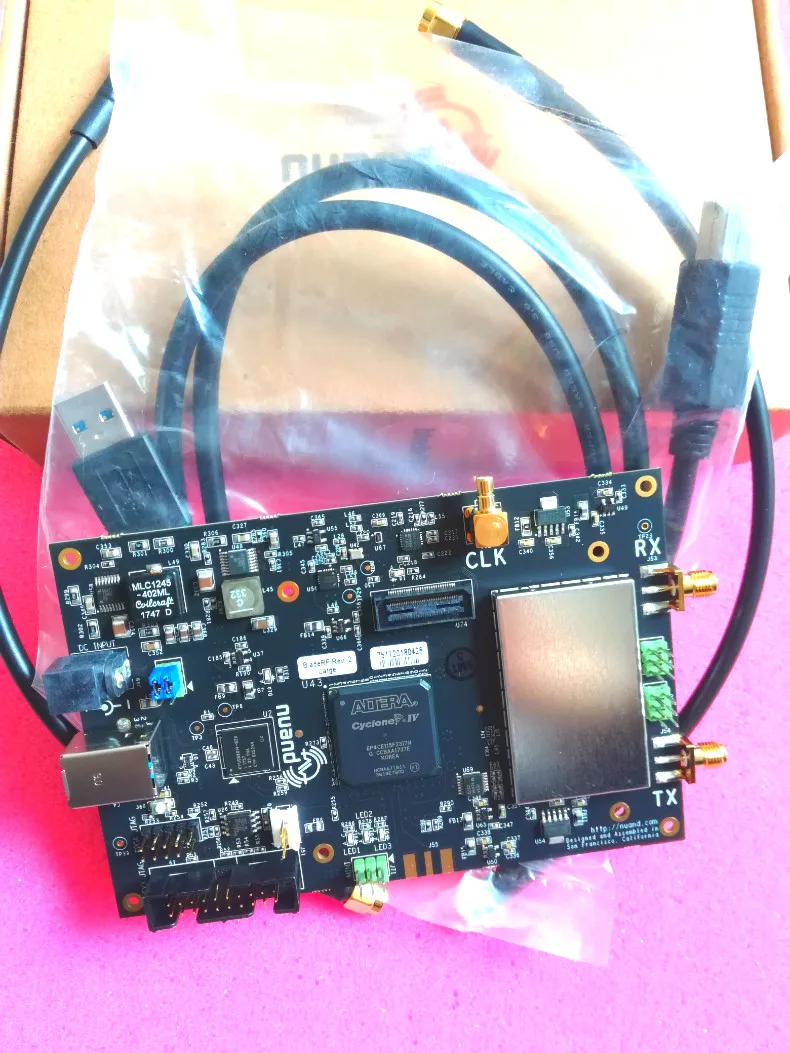

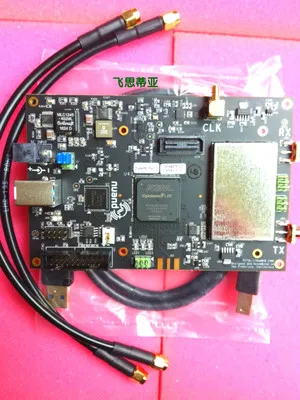

Включает:

• 1X bladeRF X40 (40KLE Cyclone 4 FPGA)
• 1X USB 3 SS кабель
• 2x SMA кабели

Особенности:

• Дуплексным 40 Мбит/с 12-разрядный quadrature для отбора проб
• Заводская калиброванная VCTCXO настроенная в пределах 1 Гц 38,4 МГц
• Съемные РЧ-экраны для повышенной чувствительности и изоляции системы
• Гибкая архитектура для произвольных образцов
• Расширительный порт GPIO (плата расширения GPIO)
• Вспышка SPI обеспечивает Безголовую работу
• Расширенное покрытие частоты с помощью XB-200 платы
• Typical + 6dBm TX power
• Полностью работающий на шине USB 3 Суперскоростной SDR
• 300 МГц-3,8 ГГц Диапазон частот сигналов ВЧ
• Независимый RX/TX 12-bit 40MSPS Квадратура выборки
• Возможность достижения полнодуплексных каналов 28 МГц
• 16 битный ЦАП заводскими 38,4 МГц +/-1ppm VCTCXO
• Бортовой 200MHz ARM9 с 512KB встроенный SRAM (JTAG порт доступен)
• Бортовой 40KLE Altera Cyclone 4 E FPGA (JTAG порт доступен)
• 2x2 MIMO настраиваемый с SMB кабелем, расширяемый до 4x4
• Стабильная поддержка по Linux, Windows, Mac и GNURadio

X115

В комплект входит: BladeRF x115 (115KLE Cyclone 4 FPGA) USB 3 SS line 2x SMA кабель Из коробки, bladeRF может быть переведен от 300 МГц до 3,8 ГГц без каких-либо дополнительных печатные платы. С помощью программного обеспечения с открытым исходным кодом, такого как GNURadio (изображение в реальном времени), bladeRF можно использовать немедленно. Благодаря гибкому аппаратному и программному обеспечению bladeRF может быть настроен для настройки радиочастотных модемов, микроячеек GSM и LTE, gps-приемников, передатчиков ATSC или комбинаций клиентов Bluetooth/WiFi без каких-либо Расширительных карт. Все программное обеспечение bladeRF host, прошивка И HDL являются открытым исходным кодом и могут быть получены на GitHub. Подчеркиваем: Полный дуплекс 40MSPS 12 бит Квадратура выборки Откалиброванный VCTCXO на заводе настроен в пределах 1 Гц 38,4 МГц. Съемный защитный кожух RF улучшает чувствительность и изоляцию системы. Гибкая часовая архитектура для произвольной выборки Расширительный порт GPIO (плата расширения GPIO) Вспышка SPI не позволяет управлять головкой Использование XB-200 платы трансвертера для расширения покрытия частоты Typical + 6dBm TX power Дополнительная информация: Введение продукта Схематическая схема Механический DXF файл Поддержка программного обеспечения и другие ресурсы Технические характеристики: Полностью автобус Питание USB 3 суперскоростное программное обеспечение определенная радио Портативный, ручной Внешний вид: 5 "ride 3,5". Расширяемый позолоченный RF SMA разъем 300 МГц-3,8 ГГц Диапазон частот сигналов ВЧ Независимый RX / TX 12 бит 40MSPS Квадратура выборки Полный дуплексный канал 28 МГц может быть реализован. 16 бит ЦАП Заводская калибровка 38,4 МГц + / - 1ppm VCTCXO Бортовой 200 МГц ARM9, с 512кб встроенной SRAM (предоставление JTAG порта) Бортовой 115KLE Altera Cyclone 4 E FPGA (предоставление JTAG порта) 2x2 MIMO может быть настроен с кабелем SMB и может быть расширен до 4X4. Модульная плата расширения предназначена для добавления сигналов синхронизации GPIO, Ethernet и 1PPS, расширения диапазона частот и пределов мощности Разъем питания постоянного тока для Безголового управления Эффективная, с низким уровнем шума силовая архитектура Стабильная поддержка по Linux, Windows, Mac и GNURadio Аппаратное обеспечение может использоваться как анализатор спектра, анализатор векторного сигнала и генератор векторного сигнала.
