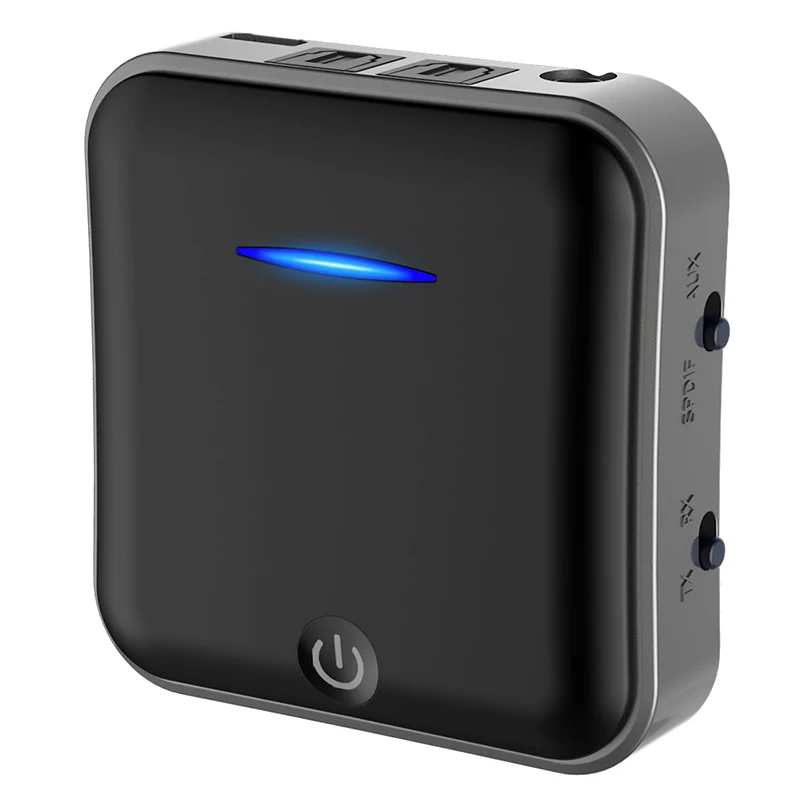

Wearpai Bluetooth V5 передатчик/приемник, беспроводной аудио адаптер оптический Toslink & SPDIF 3,5 мм аудио адаптер для ТВ, автомобиля, мобильного

SPDIF беспроводной аудио приемник/передатчик

1. Основные параметры продукта.

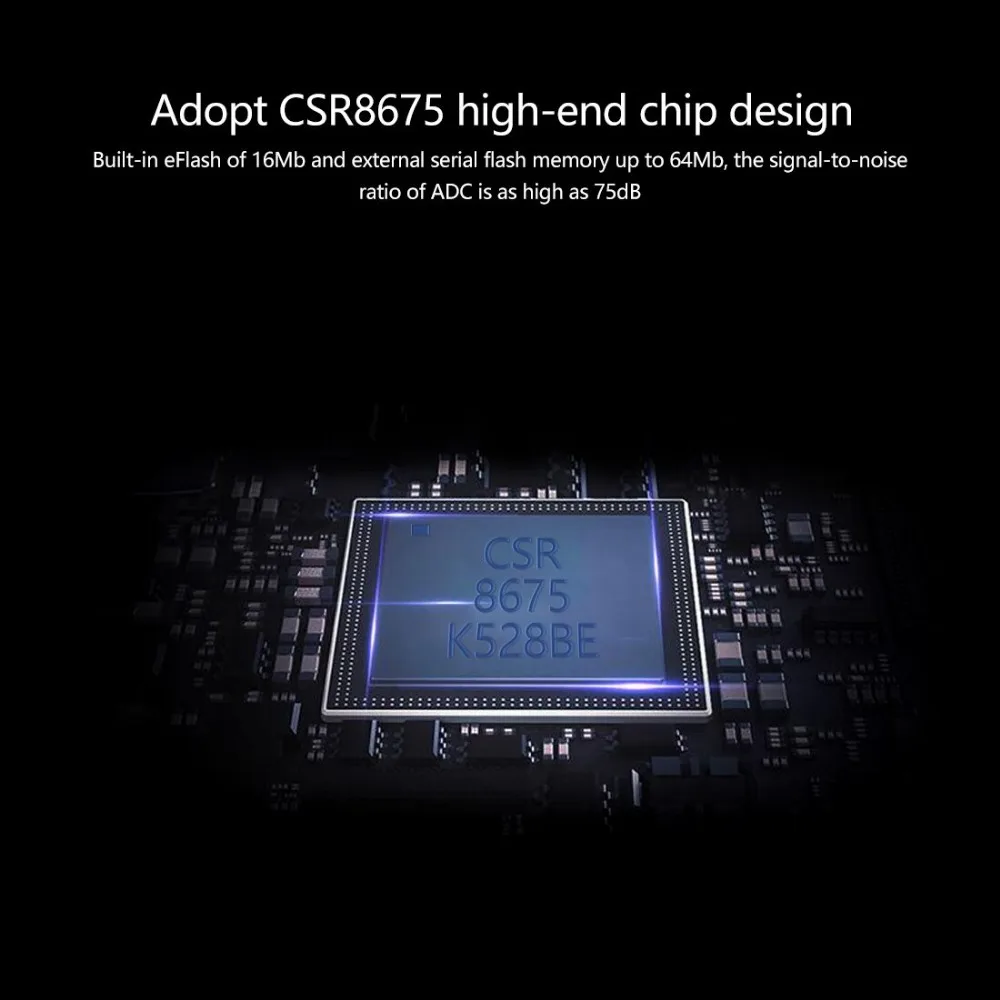

Чип Bluetooth: CSR8675.

Поддержка протокола Bluetooth: RX: A2DP AVRCP TX: A2DP.

Дальность передачи: более 10 м (открытое пространство)

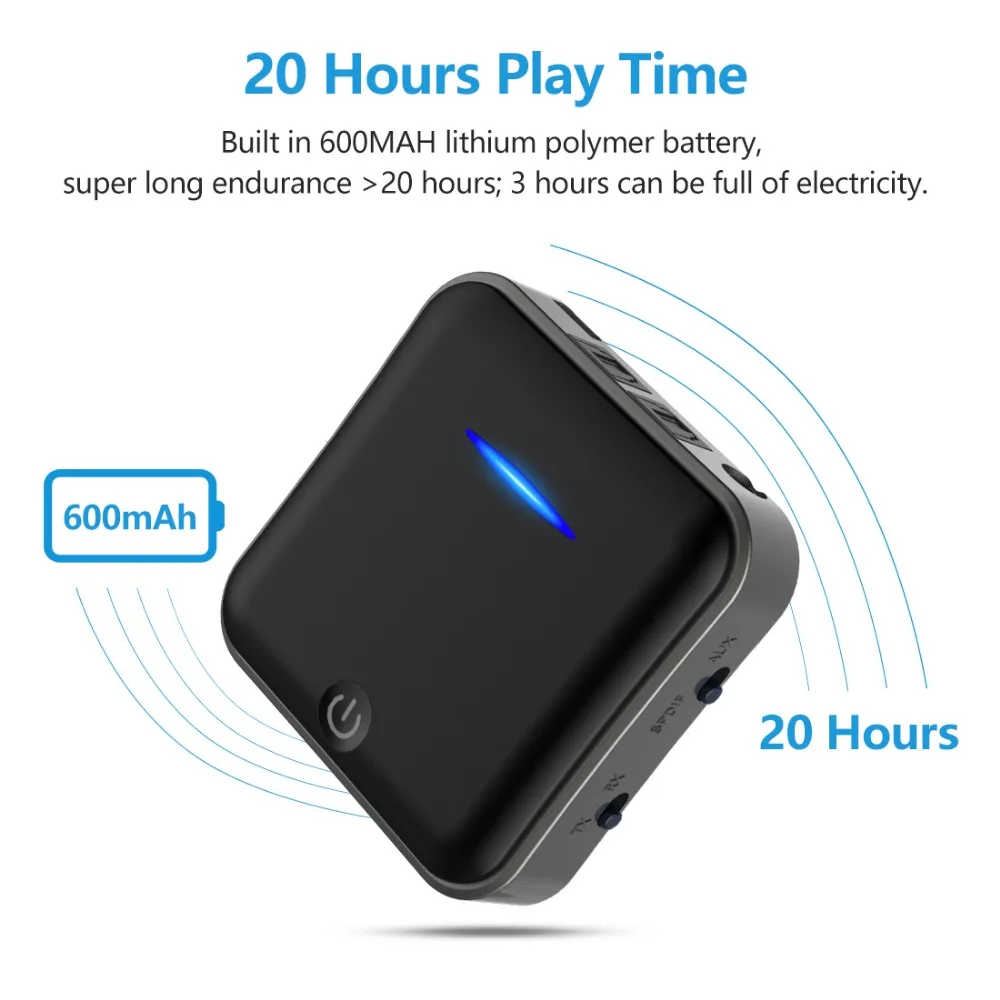

Стандарт батареи: 600 мА.

Время работы: ﹥20ч.

Время зарядки: около 3 ч.

Напряжение зарядки: 5 В постоянного тока.

Вход/выход подключение: SPDIF, 3,5 мм стерео интерфейс.

Функция APTX: когда оборудование используется в функции APTX режима RX/TX, ваш мобильный телефон или bluetooth (bluetooth-гарнитура, колонки) должны поддерживать функцию APTX, это оборудование подключается в режиме кодека с соответствующим мобильным телефоном или bluetooth (bluetooth-гарнитура, колонки) подключением.

3.Обзор продукта

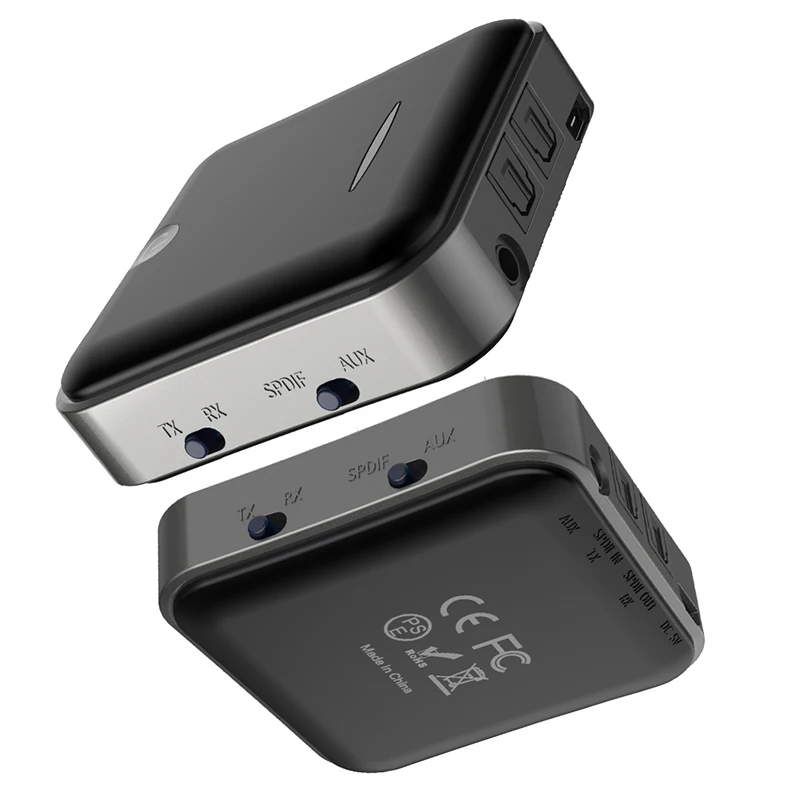

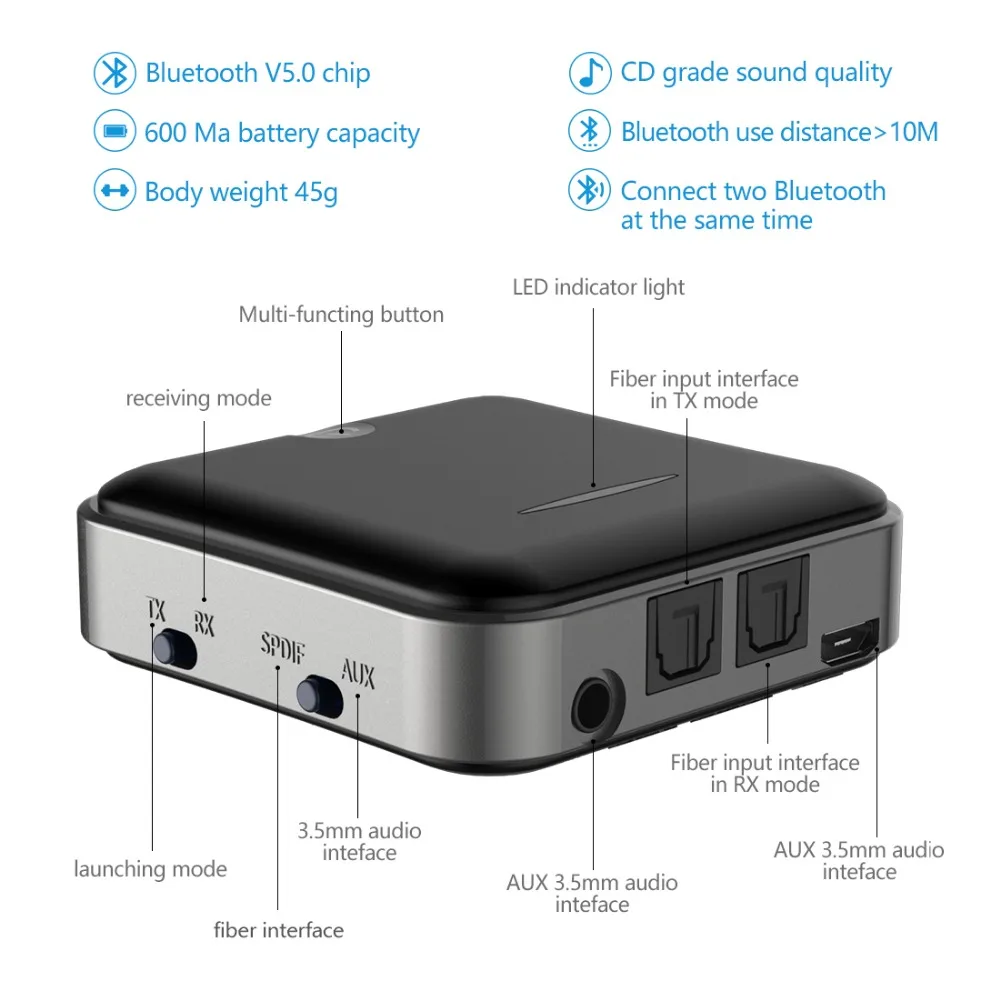

Интерфейс эскиз

A, светодиодный светильник-индикатор

B, AUX 3,5 мм аудио интерфейс (аудио источник вход/выход)

C, оптоволоконный входной интерфейс (SPDIF IN) в режиме TX

D, волоконный выходной интерфейс (SPDIF OUT) в режиме RX

E, микро USB зарядный интерфейс.

F, Многофункциональная кнопка

G, переключатель выбора RX/TX (RX: режим приема TX: режим запуска)

H, AUX/SPDIF аудио интерфейс переключатель (AUX: 3,5 мм аудио интерфейс SPDIF: волоконный интерфейс)

 Определение светодиодный светильник-индикатор:

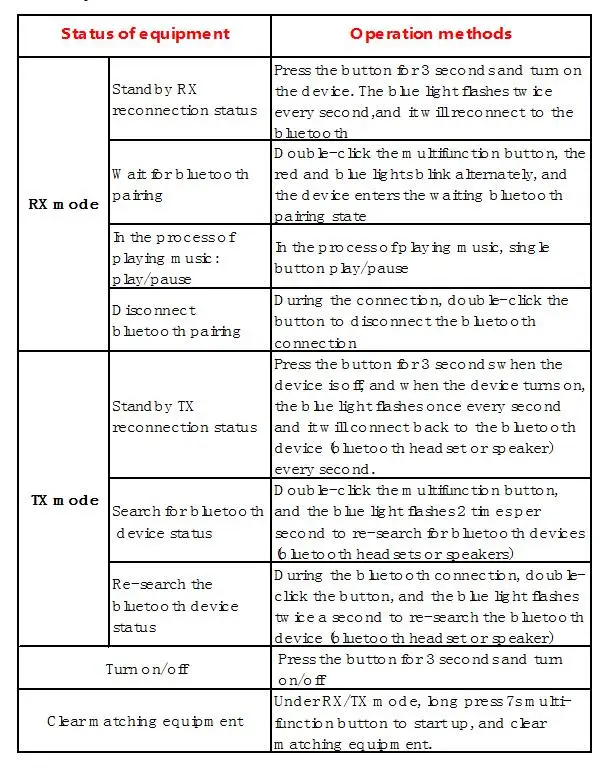

Основные функция работы:

4、 Зарядка

В этом продукте установлена аккумуляторная батарея, которая используется для длительного времени. Светильник I f res мигает при обычном использовании, указывая на то, что он находится в режиме низкой мощности и должен быть заряжен. (рекомендуется подзарядить батареи перед первым использованием)

A, вставьте один конец кабеля Micro USB для зарядки в зарядный порт продукта, и другой конец подключен к розетке стандартного USB 5 В питания (например, зарядное устройство для телефона и usb-интерфейс компьютера).

B, время зарядки около 3 часов.

C, Красный светильник яркий в течение длительного времени во время зарядки, и красный светильник будет выключаться после зарядки.

Примечание: ① когда электричество батареи слишком низкое или качество зарядки низкое, может быть электрический ток помехи шума при зарядке.

②Частая зарядка повлияет на срок службы аккумулятора.

③ Пожалуйста, старайтесь не хранить продукт в низком электричества, и низкое электричество для хранения в течение длительного времени может привести к отсутствию источника питания для автоматической защиты батареи.

5、 Функциональные

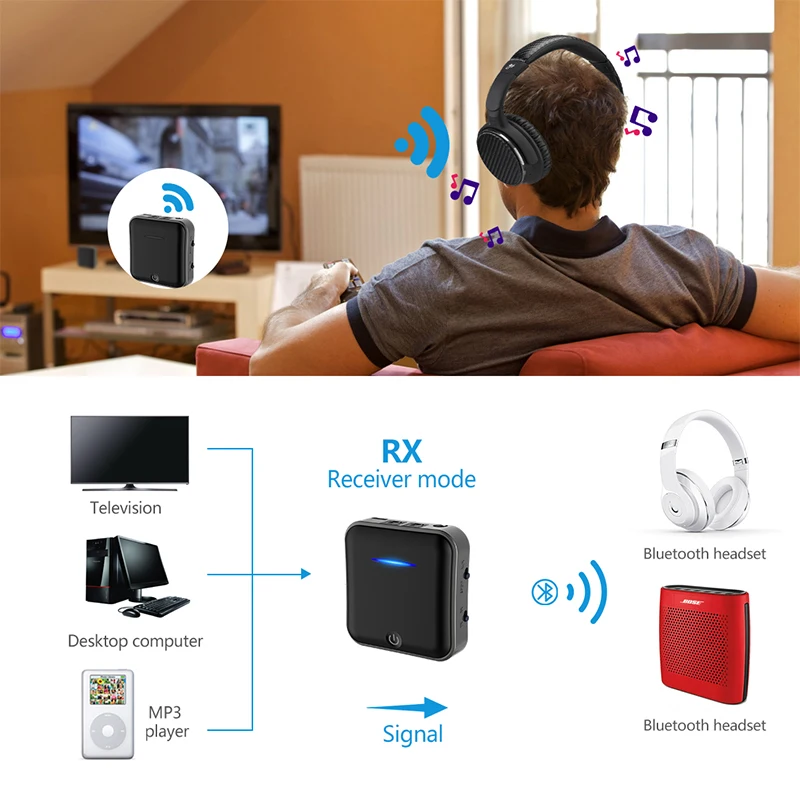

1)RX режим приема сигнала:

Этот продукт находится в режиме приема, который может подключить bluetooth музыку на мобильный телефон, компьютер и планшет, и передача музыки через функцию приема bluetooth продукта на аудио и другое оборудование с интерфейсом аудиовхода AUX/SPDIF.

Одинаковые шаги:

A, в состоянии выключения, переключатель RX/TX на боковой части устройства размещен на конце "RX", и провести долгое нажатие кнопки 3 S для включения. (Примечание: переключатель должен быть вставлен в конец "RX" и затем включен. В режиме переключения он должен быть выполнен при выключении. Без включения с зарядкой!)

B, дважды нажмите многофункциональную кнопку, и устройство входит в состояние, которое ждёт bluetooth для проведения сопряжения (красный и синий светильник мигает попеременно).

С, вставьте аудиокабель 3,5 мм в интерфейс устройства AUX, в то же время AUX/SPDIF аудио интерфейс переключателя оборудования должен быть размещен в "AUX" стороне, другой конец аудиолинии вставляется во входной интерфейс аудиооборудования семьи. (Если вы используете волоконный интерфейс SPDIF, пожалуйста, вставьте оптоволоконную линию в интерфейс SPDIF OUT RX, В то же время боковой AUX/SPDIF аудио интерфейс переключателя размещен в "SPDIF" стороне, другой конец оптоволоконной линии вставляется во входной интерфейс аудиооборудования семьи)

D, включите функцию bluetooth мобильного телефона. Телефон будет автоматически выполнять поиск устройства bluetooth и выбирать и подключать устройство «bt-b19» в списке bluetooth.

E, после успешного подключения, вы можете использовать это устройство, чтобы наслаждаться музыкой! (Примечание: после успешного подключения, передача воспроизводит режим музыкального кодека, синий светодиодный светильник: aptx HD мигает 4 раза каждые 5 секунд, aptx LL мигает 3 раза каждые 5 секунд, aptx мигает 2 раза каждые 5 секунд, SBC мигает 1 раз в 5 секунд, AAC мигает 5 раз в 5 секунд)

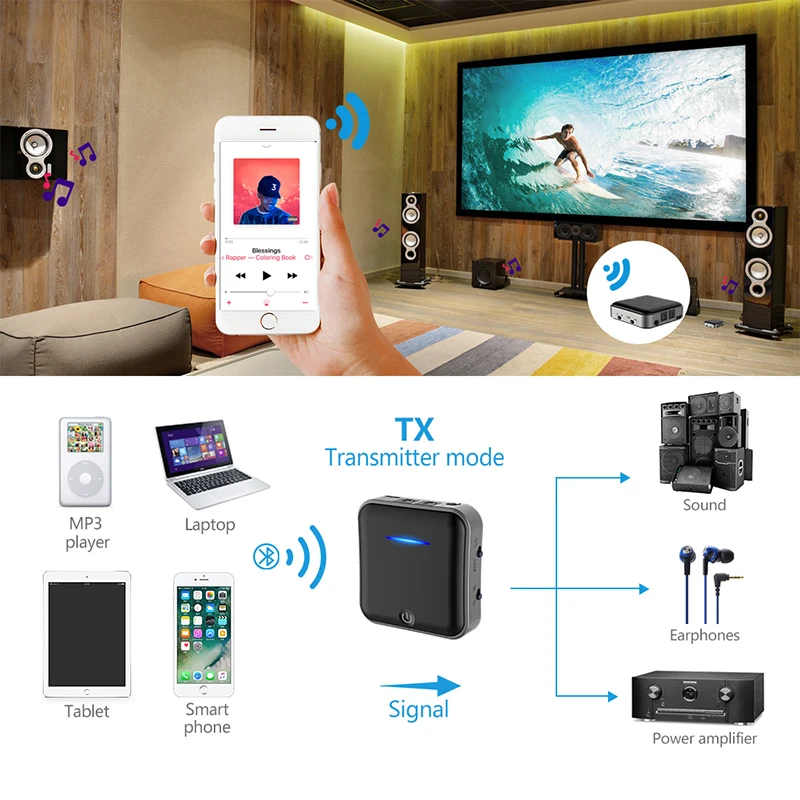

2)TX Запуск режим:

Этот продукт находится в режиме запуска, который может использоваться в сочетании с ТВ, и может быть передан по беспроводной связи на оборудование bluetooth (bluetooth-гарнитура) или bluetooth-динамик.

Одинаковые шаги:

A, включите bluetooth-динамик или bluetooth-гарнитуру и поместите его в режим ожидания.

B, в состоянии выключения переключите переключатель RX/TX на конец «TX» и нажмите кнопку устройства 3 S в течение длительного времени.(Примечание: переключатель должен быть вставлен в конец "RX" и затем включен. В режиме переключения он должен быть выполнен при выключении. Без включения с зарядкой!)

С, дважды нажмите многофункциональную кнопку, и устройство входит в поисковое bluetooth-устройство (bluetooth-гарнитура или динамик) состояние (синий индикатор загорается и мигает дважды в секунду).

D, вставьте 3,5 мм аудио кабель в интерфейс устройства AUX, в то же время AUX/SPDIF аудио интерфейс переключателя оборудования сбоку размещен в "AUX" стороне, другой конец аудио линии вставляется в аудио выходной интерфейс мобильного телефона, планшета, MP3, компьютеров, ТВ и другое оборудование (например, выходной интерфейс гарнитуры оборудования).

(Если ваш телевизор или другие аудиоустройства с интерфейсом вывода аудио SPDIF, пожалуйста, вставьте оптоволоконную линию в волоконный выходной интерфейс устройства источника звука, другой конец оптоволоконной линии вставляется в Устройство SPDIF в интерфейсе TX, в то же время, Переключатель со стороны оборудования AUX/SPDIF аудио интерфейс размещен на стороне “SPDIF”)

E, синий индикатор устройства мигает дважды в секунду, поиск состояния bluetooth-устройства (bluetooth-гарнитура или динамик). Пожалуйста, подключите этот продукт и bluetooth-устройство (например, bluetooth-гарнитуру) к 1 м.

F, ваш bluetooth-динамик или гарнитура могут услышать звук после того, как сопряжение продукта успешно. (Примечание: после успешного подключения, передача воспроизводит режим музыкального кодека, синий светодиодный светильник: aptx HD мигает 4 раза каждые 5 секунд, aptx LL мигает 3 раза каждые 5 секунд, aptx мигает 2 раза каждые 5 секунд, SBC мигает 1 раз каждые 5 секунд)

Примечание: ①различные устройства bluetooth (такие как bluetooth-гарнитуры) имеют разное время для поиска соединений из-за различий в стандартах.

② В режиме TX синий светильник на устройстве мигает дважды в секунду для поиска устройств bluetooth (bluetooth-гарнитуры или динамика).

③ Во время подключения предпочтителен Кодек APTX.

④ Рекомендуется включить bluetooth-динамик или bluetooth-гарнитуру и поместить ее в совпадающее состояние, после чего устройство можно открыть для улучшения скорости соединения.

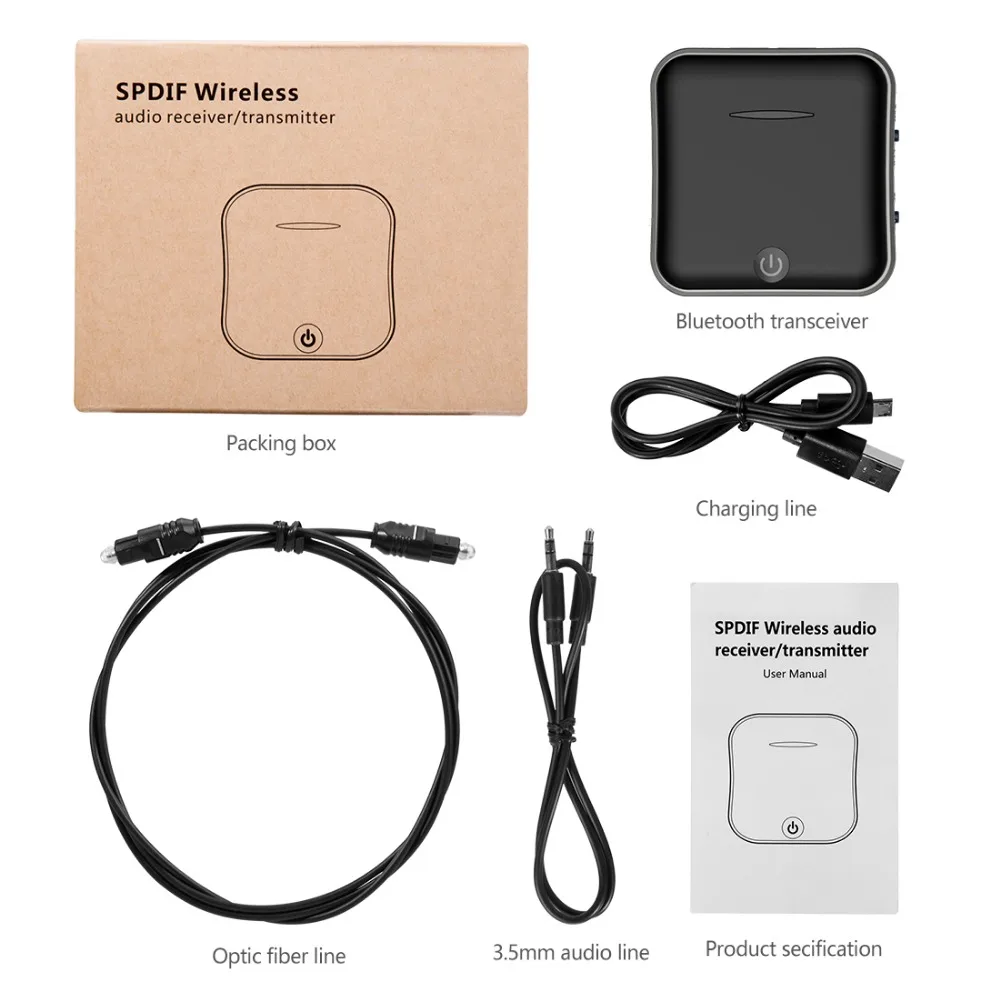

2. Упаковочный лист

Bluetooth передатчик x1

Храктеристика устройства x1

Волоконно-оптические линии x1

Кабель для зарядки x1

3,5 мм аудио линия x1

1 рабочий 2 блока режима запуска TX:

A, см. Вышеуказанные шаги подключения для подключения к bluetooth-гарнитуре (bluetooth-гарнитуре или динамику).

B, после успешного подключения bluetooth-устройства (bluetooth-гарнитура или динамик), пожалуйста, выключите bluetooth-устройство (bluetooth-гарнитура или динамик).

C, включите bluetooth-гарнитуру B (bluetooth-гарнитуру или динамик) и поместите ее в состояние ожидания.

D, дважды нажмите многофункциональную кнопку, синий светильник на устройстве мигает дважды в секунду, и он начинает поиск bluetooth-гарнитуры B (bluetooth-гарнитуры или динамика), а затем автоматически подключается к bluetooth-устройству B.

E, после того, как B успешно подключен, пожалуйста, снова поставьте A под состояние, которое соответствует обратно, после 10-20 s bluetooth (bluetooth-гарнитура или динамик) А и В будут звучать одновременно.

Примечание: ①если вы не можете подключиться к bluetooth-устройствам A и B (bluetooth-гарнитура или динамик) одновременно, вы можете перезагрузить следующее устройство передатчика.

② Из-за различного плана и протокола bluetooth (bluetooth-гарнитура или динамик), 1 рабочий 2 единицы режима запуска могут послужить безуспешными и без звука, и вы можете опробовать bluetooth-устройство.

③ При запуске 1 функции устройство автоматически переключается на SBC-кодек.

6、 Диагностики неисправности

При возникновении следующих проблем, вы можете попробовать следующие способы решения. Если после обработки все еще возникают проблемы, пожалуйста, свяжитесь с дилером и не начинайте ремонт самостоятельно, чтобы не создавать лишних хлопот!

Адаптер работает неправильно?

1) Вставьте зарядное устройство в соединение, чтобы проверить, есть ли у батареи электричество.

2) пожалуйста, выключите блок питания и проверьте, может ли он разбудить работу.

3) Если устройство не может быть обнаружено на мобильном телефоне. Проверьте, ждёт ли устройство совпадающего состояния соединения в режиме RX, и можете обратиться к методу, используемому в режиме RX в вышеуказанной функциональной операции.

4) Если bluetooth (bluetooth-гарнитура или динамик) в режиме TX не может быть обнаружен, пожалуйста, проверьте, находится ли устройство в режиме поиска bluetooth-устройства в режиме TX, см. Вышеуказанную функцию, которая используется методом bluetooth устройства в режиме TX.

5) режим работы и состояние оборудования можно определить в соответствии с переключателем бокового режима устройства и светодиодный светильник.

6) нет звука на соединении, пожалуйста, проверьте, соответствует ли переключатель аудиоинтерфейса AUX/SPDIF на устройстве аудиоинтерфейсу.

7) Если вы не можете подключиться к bluetooth-устройству (например, bluetooth-гарнитуре), вы можете закрыть bluetooth-приемник на некоторое расстояние или дважды нажать кнопку для повторного поиска.

8) в связи с использованием различных Bluetooth чип приемника схем и протоколы передачи данных, могут возникнуть проблемы, которые не могут быть сопоставлены, и мы постоянно пытаемся оптимизировать!
