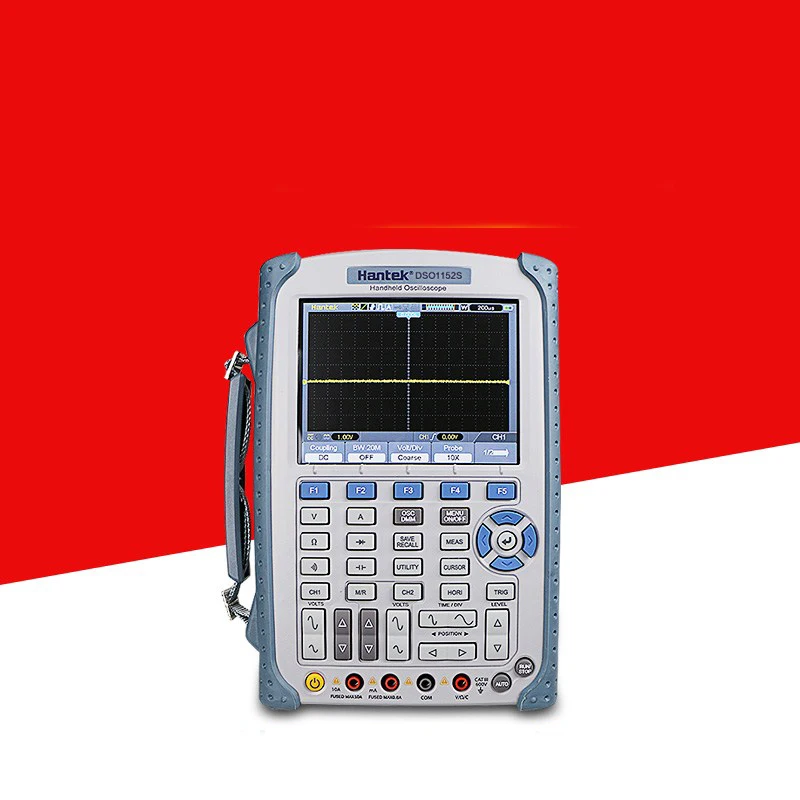

Портативный цифровой осциллограф DMM 60/100/200 МГц с ЖК-дисплеем 1GSa/s изолированный уровень 1000 V

Подробная информация о продукте DSO1000S серии Изолированный уровень: 1000 В CATII, 600 В CATIII; Осциллограф с пропускной способностью 60 МГц-200 МГц; Частота образцов 1GSa/s, глубина памяти 1 м и 6000 отсчетов DMM с аналоговым барграфом; 5,6 дюймов TFT цветной ЖК-дисплей с высоким разрешением (640*480). Один диск загрузки Изолированный уровень: 1000 В CATII, 600 В CATIII. Высокая пропускная способность 60 МГц-200 МГц осциллограф, частота образцов 1GSa/s, 6000 отсчетов DMM с аналоговым барографом и регистратором данных. Глубина памяти 1 м. Высокая частота обновления (2500 кадров). Большой 5,6 дюймов TFT цветной дисплей, высокое разрешение (640*480), двухдиапазонный, Wi-окна дизайн-более четкое, более подробно. Автоматическая Настройка One-touch оптимизирует положение, диапазон, временную базу и запускает для обеспечения стабильного отображения практически любой формы волны. Простое в использовании всплывающее меню со встроенной многоязычной системой помощи. 32 автоматического измерения. Математика формы волны: Добавьте, Вычтите, умножьте и разделите. Храните и запоминайте снова. XY режим. Встроенная функция FFT преобразует сигнал тайм-домена в его частотные компоненты для измерения гармонического содержимого и искажений в системах. Регистратор формы сигнала для захвата/воспроизведения входных сигналов от CH1 и CH2 с максимальной длиной записи 1000 кадров. Функция Pass-Fail сравнивает сохраненную форму сигнала с неизвестным входом. Средний режим для сглаживания сигналов. Квадратный волновой выход (2 В, 1 кГц) для регулировки зонда. USB хост/устройство 2,0 полноскоростной интерфейс, поддержка съемного диска, вариант локальной сети, легко управлять ПК или на большое расстояние. Размеры (мм): 245 (L) x163 (W) x52 (H), легко переносятся. Технические характеристики

Модель	DSO1202S	DSO1152S	DSO1122S	DSO1062S
Пропускная способность	200 МГц	150 МГц	120 МГц	60 МГц
Канал	2
В режиме реального частота дискретизации	1GSa/s
Эквивалент частота дискретизации	25GSa/s
Длина записи	1 м
Японский времени	≤1. 7ns/≤2. 3ns/≤2. 9ns/≤5. 8ns
Развертки точность	± 50ppm
Временной диапазон развёртки	2ns/div-2000s/div	2ns/div-2000s/div	2ns/div-2000s/div	4ns/div-2000s/div
Видео помощь	--
SD карта	--
Входное сопротивление	1mом
Вольт/DIV диапазон	2mV/div~ 5 V/div
Аналого-цифровой преобразователь	8bit
Диапазон местоположения	± С алюминиевой крышкой, 50В (5 V/div) ± 40 V (2 V/div~500 мВ/див), ± 2 в (200мВ/див ~ 50мв/див), ± 400мв (20мв/див ~ 2МВ/див).
DC усиления точность	± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див.
Предел пропускной способности	20 МГц
Тип триггера	Края, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2
Математика	+,-, X, ÷, FFT
Измерение курсора	Разница напряжения между курсорами:△V; Разница во времени между курсорами: △T; Reciprocal T в герце (1/& Delta; T);
Авто measuerment	Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Поплавковое напряжение между BNC и землей	600 V CATIII, 1000 V CAT II
Поплавковое напряжение между каждым каналом	600 V CATIII, 1000 V CAT II
Поплавковое напряжение между мультиметром и землей	1000 V
Между входными портами напрямую	400 В CAT II
Вход по 10:1 зонд	600 V CATIII, 1000 V CAT II
Цифровой мультиметр Макс. Разрешение	6000 отсчетов
Режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Входное напряжение	Переменный ток: 600 В, постоянный ток: 800 в
Макс. Ток на входе	AC: 10A, DC: 10A
Макс. Входное impandance	10MΩ
Дисплей	5,6 "TFT 16 K цветной дисплей, 640*480 точек
Размер	245 мм x 163 мм x 52 мм
Вес	1,3 кг (без упаковки)
Стандартным зондом	PP200Bx2	P7150x2	P7150x2	P7060x2

DMM режим
Макс. Разрешение	6000 отсчетов
DMM режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Входное напряжение	Переменный ток: 600 В, постоянный ток: 800 в
Макс. Ток на входе	AC: 10A, DC: 10A
Входное Полное сопротивление	10MΩ
DMM trendplot	1,2 м точка
Диапазон	Разрешение	Точность	Разрешение
Напряжение постоянного тока	60.00mV	± 1% ± 3 цифры	10uV
	600.0mV		100uV
	6,000 V		1mV
	60,00 V		10mV
	600,0 V		100mV
	800 V		1 V
Напряжение переменного тока	60.00mV	± 1% ± 3 цифры	10uV
	600.0mV		100uV
	6,000 V		1mV
	60,00 V		10mV
	600,0 V		100mV
Постоянный ток	60.00mA	± 1% ± 5 цифр	10uA
	600.0mA	±1. 5% ± 5 цифр	100uA
	6.000A		1mA
	10.00A		10mA
Переменного тока	60.00mA	± 1% ± 5 цифр	10uA
	600.0mA	±1. 5% ± 5 цифр	100uA
	6.000A		1mA
	10.00A		10mA
Сопротивление	600Ω	± 1% ± 3 цифры	0,1 Ω
	6.000K Ω		1Ω
	60.00K Ω		10Ω
	600.0K Ω		1KΩ
	6.000M Ω		10KΩ
	60.00M Ω	± 1% ± 5 цифр	100KΩ
Постоянной ёмкости, универсальный конденсатор	40.00nF	± 2% ± 5 цифр	10pF
	400.0nF		100pF
	4,000 мкФ		1nF
	40,00 мкФ		10nF
	400,0 мкФ		100nF
	Внимание: наименьшее значение емкости, которое может быть измерено в 5nF
Диод	0 V ~ 2,0 V
ВКЛ-ВЫКЛ	<10Ω
