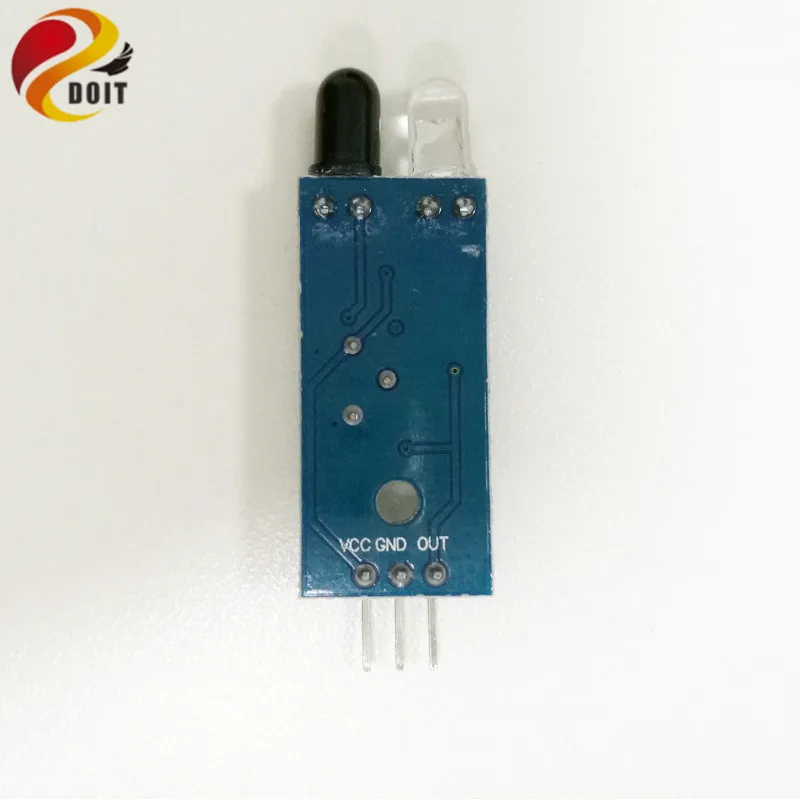

1 шт. 86009 инфракрасный барьер модуль датчики для избежания столкновений черная

1 шт. 86009 инфракрасный барьер модуль датчики для избежания столкновений черная

Характеристики

• Использование антистатической упаковочной продукции, чтобы избежать потенциального вреда статическому электричеству

• Все продукты проверяются на стабильность, стабильность и надежность. Обеспечение качества продукции.

• Добро пожаловать в руководство, наш незабываемый возврат средств в течение 6 месяцев и приветливая служба поддержки клиентов.

• Этот продукт широко используется в разработке продукции, студенческих экспериментах, обслуживании, производстве и т. д.

• Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Описание

Инфракрасный Барьерный модуль, автомобильные датчики обхода препятствий, распознавание черной линии, регулируемое расстояние

Описание одного модуля

Модуль светильник вого датчика, адаптируемый к окружающей среде, имеет пару инфракрасного передатчика и приемника, пусковую трубку с определенной частотой, инфракрасное направление при обнаружении препятствий (отражающая поверхность), при помощи инфракрасного излучения, приемник представлена информация по трубка приемника, после того, как обработка компаратора цепи, Светильник индикатор загорится, пока выходной интерфейс сигнала выводит цифровой сигнал (сигнал низкого уровня) можно регулировать с помощью ручки потенциометра, эффективный диапазон расстояния 2 ~ 80 см. Рабочее напряжение 3,3-5 В. Диапазон обнаружения датчика можно отрегулировать с помощью потенциометра, с небольшими помехами, простым в сборке, простым в использовании, может широко использоваться для предотвращения препятствий роботами, расчетов тележек для предотвращения препятствий, а также отслеживания черно-белых линий, И многие другие случаи.

Описание параметров двух модулей

В тех случаях, когда модуль Обнаруживает препятствия впереди сигнала, схема зеленый индикатор светильник уровней Продолжая в то же время выхода с низким уровнем сигнала HDMI/vga порт, модуль обнаруживает расстояние 2 ~ 60 см, угол обнаружения 35 °, расстояние может обнаружить потенциальное управление для регулировки, регулировать потенциометр по часовой стрелке, расстояние обнаружения увеличивается; Потенциометр регулировки против часовой стрелки, расстояние обнаружения уменьшается.

2. Опрос активного инфракрасного отражения датчика, поэтому Целевая отражающая способность и форма диапазона обнаружения ключа. Минимальное расстояние обнаружения, которое черно-белое максимум; Небольшая площадь расстояния объекта маленькая, большая площадь от Grand.

3, модуль датчика выходной порт не может быть непосредственно подключен к микроконтроллер порт ввода-вывода, но также может непосредственно управлять 5В реле; Соединения: VCC-VCC; GND-GND; OUT-IO

4. Компаратор с применением LM393, стабильность работ;

5. Может быть источник питания постоянного тока 3-5 в для модуля. При включении питания, красный индикатор питания Светильник;

6, с 3 мм отверстиями для винтов для легкого монтажа, установки;

7. Размер печатной платы: 3,1 см * 1,5 см

8. Каждый модуль уже поставляется по сравнению с пороговом напряжением, регулируемым через потенциометр, без исключительных обстоятельств.

Спецификация интерфейса трех модулей (3 провода)

1 внешнее напряжение VCC 3,3-5 в (микроконтроллер 5 В и может быть напрямую подключен к микроконтроллеру 3,3 В)

Внешний GND 2 GND

Цифровые выходные интерфейсы 3 OUT small board (0 и 1)

Список доставки

• Датчик обхода препятствий, 1 шт.

Фотографии

Теплая подсказка

Для удобства доставки продукт раскладывается.
