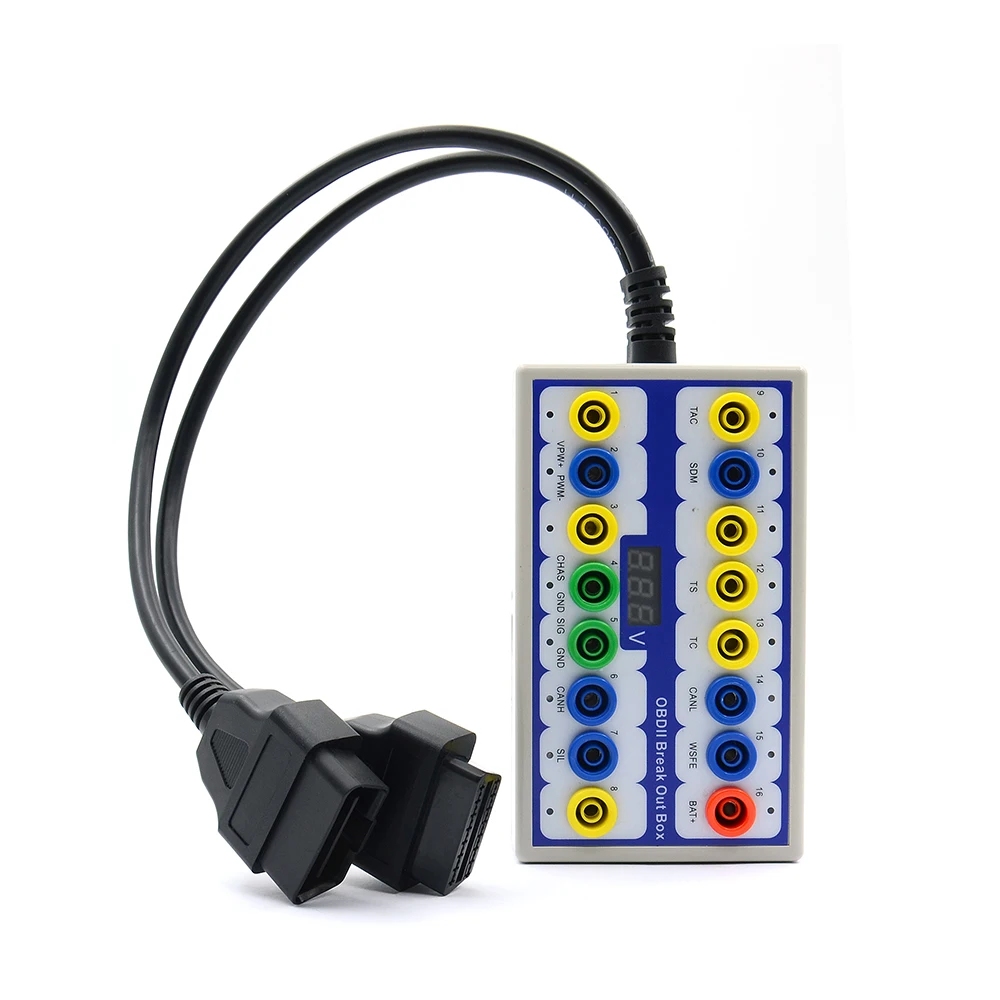

Протокол OBDII детектор OBD разбивающаяся коробка инструмент для пробоя OBD2

• VSTM автомобильный ящик для пробоя OBDII obd, автомобильный протокол детектор obd2 Интерфейс автомобильный монитор Obd2 Pin out Box

  Обратите внимание:

  1. Убедитесь, что автомобиль стоит на парковке и есть электропитание.

  2. Не является водонепроницаемым, поэтому не трогайте больше жидкости, например, воды и масла.

  Особенности:

  Детектор и коробка для отключения, протокол OBDII-это наши новейшие R & D диагностические инструменты для автомобильной диагностики неисправностей. Он в основном используется для смены автомобильной диагностики OBD stitch, чтобы сигнализировать о переносе уровня. Он может подключиться к любым диагностическим инструментам и определить, является ли Автомобильная связь нормальной. Также он может поставить питание автомобиля во время замены аккумулятора, чтобы предотвратить автоматическое блокирование электрооборудования.

  Функция:

  1. Протестируйте и обнаружите неисправность подключения интерфейса OBD2 при использовании инструмента.

  2. Мониторинг напряжения интерфейса OBD и заземления, таким образом, он может отображать низкое напряжение и неисправность диагностической строчки.

  3. Используется для прыжков сигнала интерфейса OBD и быстрого тестирования, если есть все диагностические связи Диагностического Интерфейса OBD, в порядке.

  4. Сохранение данных о автомобилях и предупреждение потери данных о автомобилях и блокировка электрического устройства.

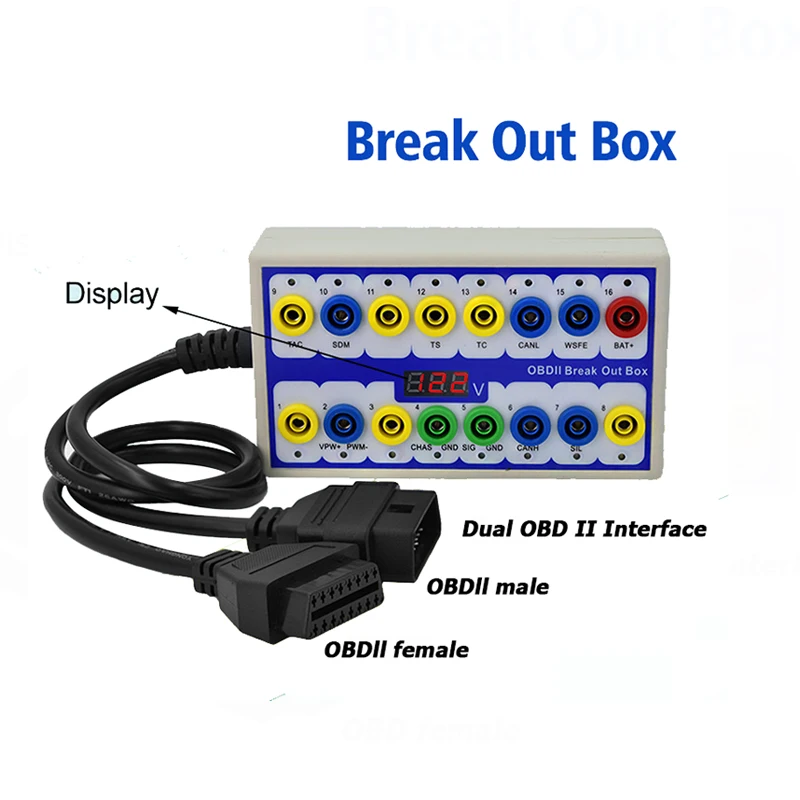

  Индикатор светильник определение

  1. Изготовление на заказ

  2. SJE1850 wire<bus +>

  3. Изготовление на заказ

  4. Мощность заземления

  5. Заземление сигнала

  6. SAEJ2284 《 может 》 высокое

  7. ISO9141-2 & iso, DIS4230-4K провода

  8. Изготовление на заказ

  9. Изготовление на заказ

  10. SJE1850 wire bus->

  11. Мануфактура, нестандартная

  12. Мануфактура, нестандартная

  13. Мануфактура, нестандартная

  14. SAEJ2284 《 может 》 низкая

  15. ISO9141-2 & ISO/DIS 4230-4L провода

  16. Автомобильный аккумулятор положительный

  Применение:

  1. На самом деле инструкции по испытанию:



  1. Серия In, адаптер сигнала OBD и тестер автомобильной диагностики неисправностей. Он обеспечивает питание, как правило, если его аккумуляторной батареи напряжение светодиодный отображает больше чем 10V и NO.16, NO4 или NO.5 светодиодный светильник.

  Это недостаток напряжения батареи, если меньше 10 в. Светодиодный Поворотный Светильник не означает, что с диагностическим держателем питания что-то не так. Затем проверьте, является ли ненормальным, с держателем и напряжением аккумулятора.

  2. Светодиодный сигнал связи повернет светильник во время тестирования (яйцо: нет. 7 провода сигнала). Тестирование pin NO.7 является нормой, когда светодиодный фонарик, это означает, что общаться нормально.

  3. Автомобильная диагностическая связь-NO. 15 проводов, но диагностический инструмент-нет. 7 проводов, они не могут проверить автомобиль в обычном режиме. Адаптер OBD Может подключать провод NO.7 и провод NO.15. Когда он будет протестирован, светодиодный светильник, NO.7 и NO.15 загорится. Обычно можно проверить.

  Аккумулятор для автомобильного хранения Replay:



  1. Подключите адаптер сигнала OBD и автомобильный диагностический держатель, NO. 4 и NO.6 светодиодный светильник, украшенное мозаикой из драгоценных камней, 12V.

  2. Подача питания до 4 отрицательных штифтов и NO.6 положительных штифтов. Затем адаптер OBD может поставить питание в автомобиль через диагностический держатель, положительный иОтрицательные, для предотвращения потери данных автомобиля и блокировки звука.

  3. Выньте аккумулятор автомобиля.

  4. Выключите питание и адаптер OBD, чтобы закончить Изменение батареи.

  Данный инструмент используется для изменения настроек штифта других диагностических инструментов/сканеров без необходимости резки соединительного кабеля для перепроводки.

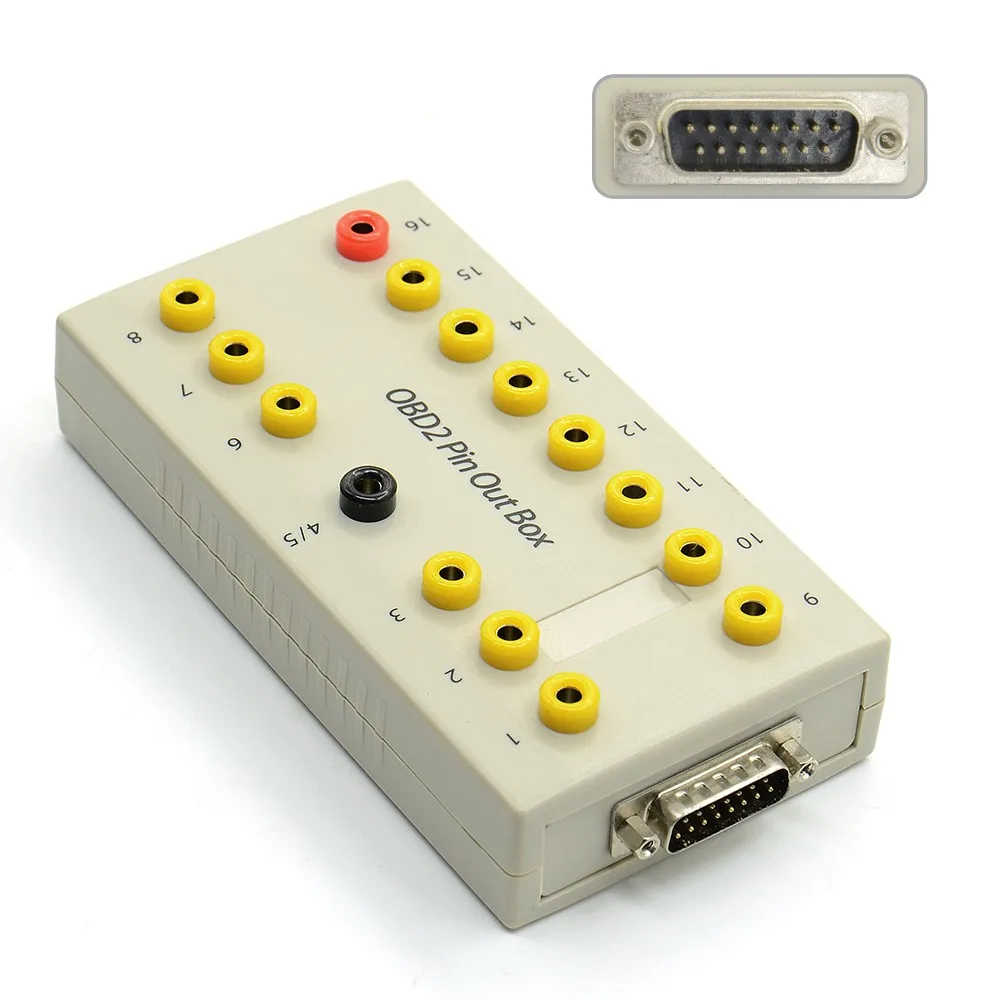

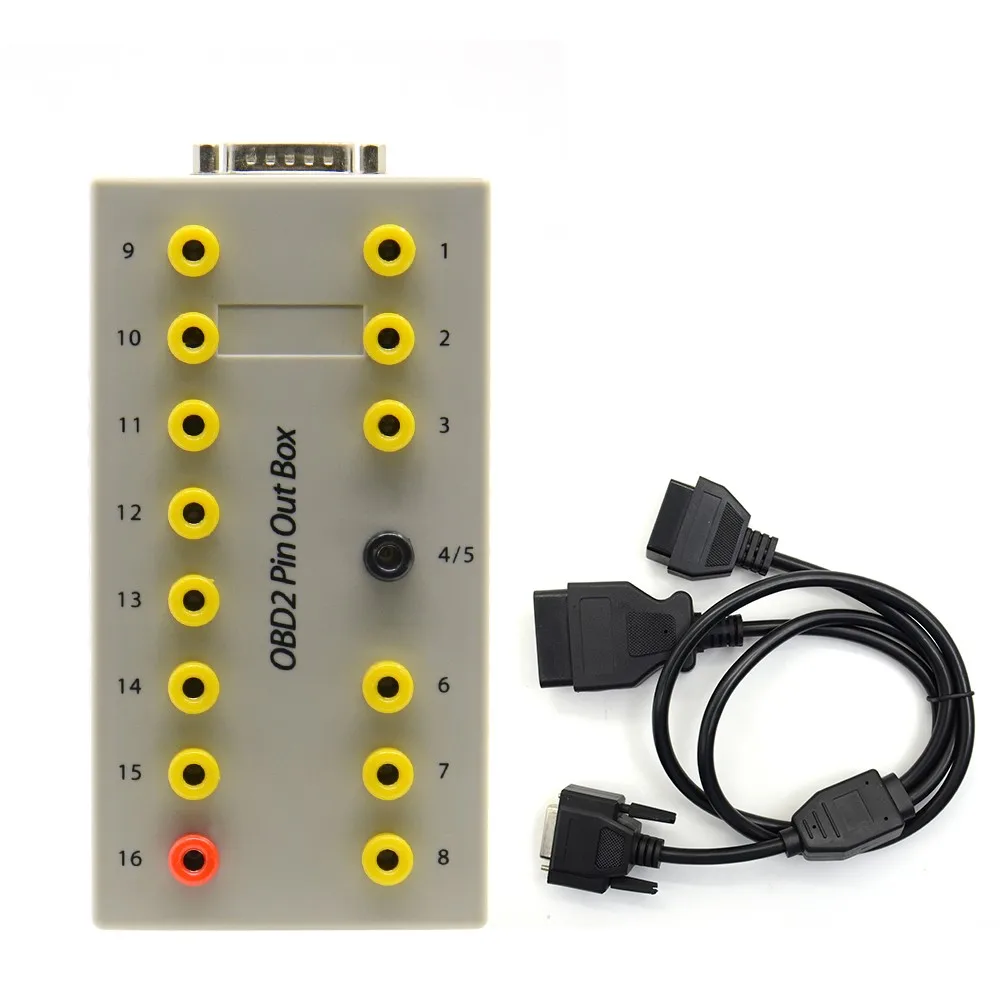

  Вы также можете быстро переключаться между различными клеммами вашего автомобиля разъем OBD при использовании бета-программного обеспечения/оборудования. Поставляется с качеством, поводок со всех 16 наклонных штрихов, проводной. С 16 pin женский разъем OBD, 16 контактный разъем OBD и 15 pin D штекер для подключения к секционной коробке.

  Особенности
  • Все тестовые точки покрыты
  • Позволяет отслеживать любые диагностические системы OBD2.
  • Быстрое переключение точек передачи данных без пайки.
  • Идеально подходит для проверки состояния транспортного средства.
