Введение

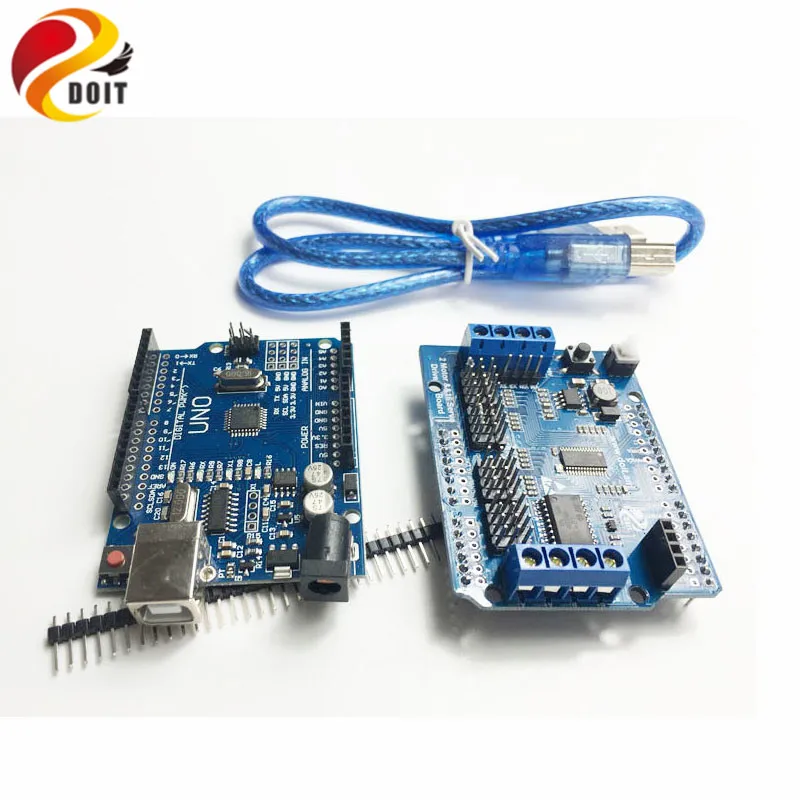

Комплект роботизированного контроллера, совместимый с Arduino

Этот комплект контроллера включает в себя следующее:

• Uno доска: Плата управления для автомобильного шасси робота-танка

• 2-канальный и 16-канальный servo control board: Может контролировать 2-канальный мотор, и в то же время, может контролировать 16-канальный сервопривода, который очень подходит для the robot car» шасси, С тех пор, как 2-канальный мотор может управлять автомобилем, и 16-канальный серво может управлять 16 шт. servo, например, пусть камеры двигаться, или робот-манипулятор.

• HC-06 модуль bluetooth: Который является коммуникационным инструментом и может использоваться для соединения телефона и автомобиля. Это конверционная связь, но расстояние дистанционного управления очень limilted, около 10 м или около того.

• Более подробную информацию, пожалуйста, перейдите в wiki. doit. am.

Arduino один комплект:

Функциональные характеристики:

• Может управлять 2 дорожным мотором и 16 дорожным сервоприводом;

• С помощью Bluetooth (резервный интерфейс) или Wi-Fi управления;

• Складная конструкция штепсельной вилки;

Метод подключения источника питания:

•   Ломает цепи ВМ и ВВ, (индивидуально управляемый мотор, 6 ~ 36 В);

• Замыкание против и вин, (индивидуально управляемые сервоприводы 6 ~ 18 В);

• Короткого замыкания ВМ и вин, и короткого замыкания VS и 5 В. Управляющий мотор (6 ~ 18 в) и 16 дорожный сервопривод 5 В одновременно.

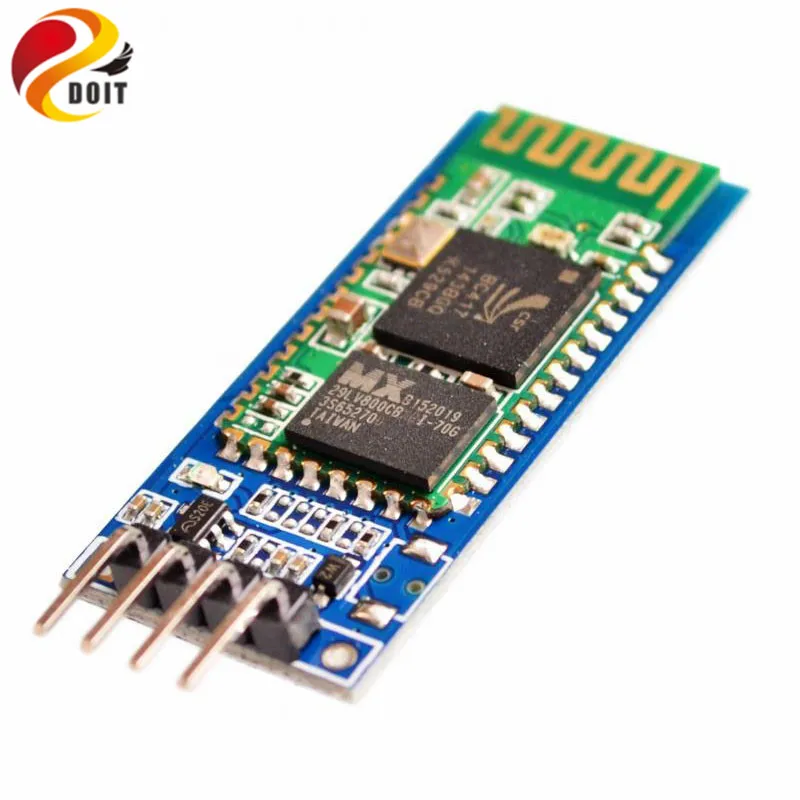

HC-06 модуль Bluetooth:

Позволяет устройству отправлять или получать данные ttl по технологии Bluetooth без подключения последовательного кабеля к компьютеру.

• Работает с любым USB bluetooth-адаптеры.

• По умолчанию скорость передачи крыса

• E: 9600,8, 1, n.

• Встроенная антенна.

• Охват до 30 футов.

• Версия Bluetooth: V2.0 + EDR

• Рабочее напряжение: 3,3 В

• По умолчанию скорость передачи данных: 9600,8, 1, n.

• Охвата сигнала: 30ft

• Размер изделия: 4,3*1,6*0,7 см

• Вес изделия: 3g

• Посылка Размеры: 9*3*1 см

• Вес упаковки: 8 г

• Коммерческая серия: серия платы модуля Bluetooth

• С светодиодный индикатор, используйте чип 150 мА и 3,3 В.

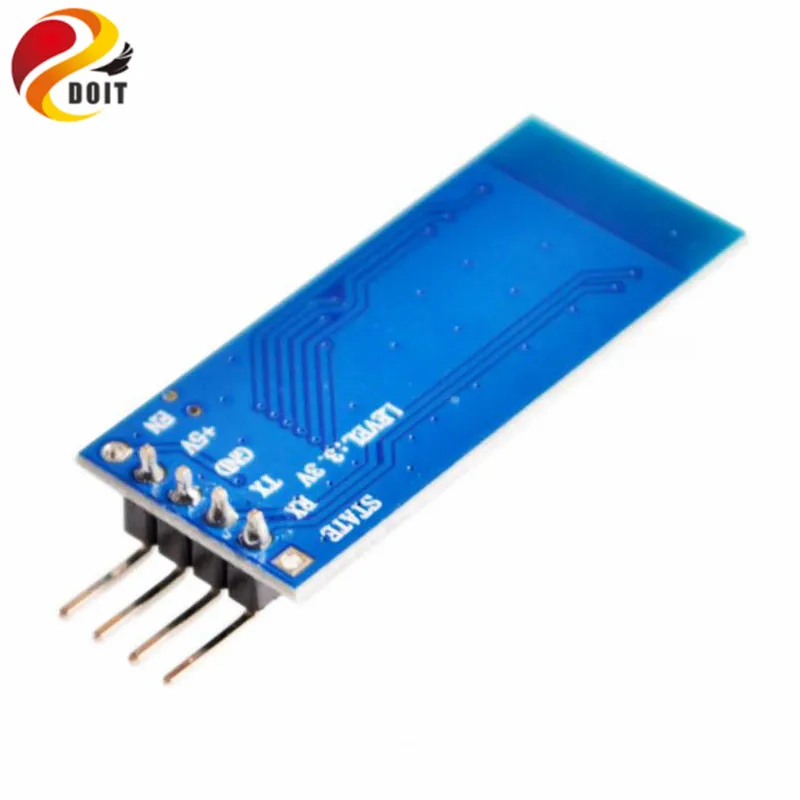

• С VCC. GND. TXD. RXD ногой для Bluetooth

• С кнопкой «Re-seach» (вкл/выкл/Пробуждение ноги для него, внешний MCU outinput «высокий уровень» может управлять модулем для повторной съемки)

• Совместимость с bluetooth Главный модуль ". подчиненный модуль" или мастер-раб (весь) модуль.

• Входное напряжение: 3,3 ~ 6 в

• Размеры: 1,55 см * 3,98 см

Примечание:

• Входной источник питания 3,3 ~ 6 В, не содержит более 7 в

• Нет "Автоматическое Предотвращение источника питания peversing func", поэтому, пожалуйста, правильно подключите блок питания

• Советуем установить «Главный модуль Bluetooth»

• «Состояние»-это Выходная ножка для Светодиодный состояния, когда bluetooth «не подключен», выход «Пульс»; когда bluetooth «подключен», выход «высокий уровень», мы можем определить состояние от MCU

• Если только плата, нет никакой "функции Bluetooth"

Отгрузочная ведомость

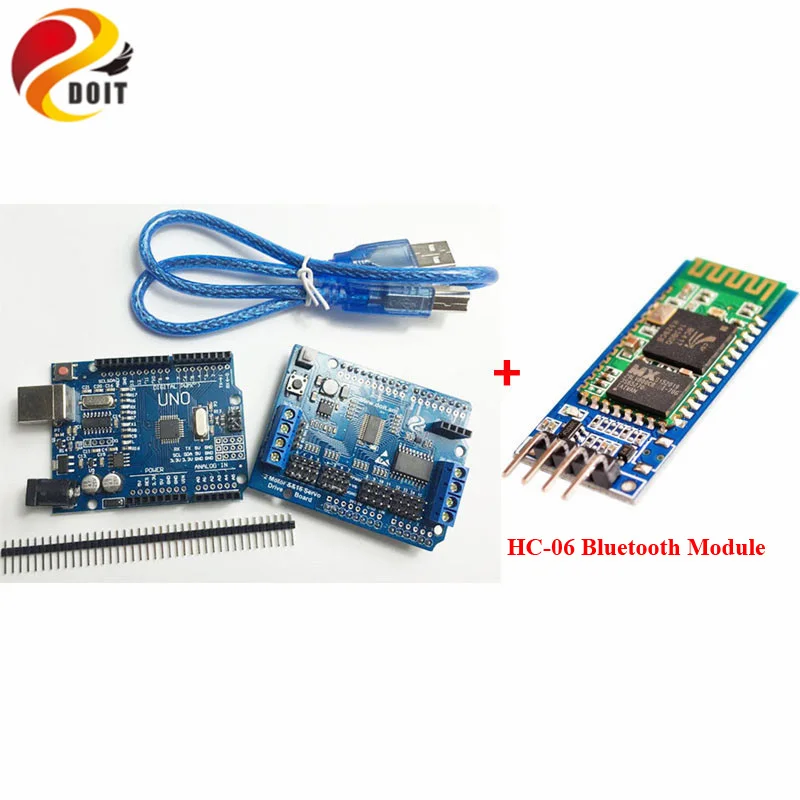

• Комплект роботизированного контроллера Arduino: 1 комплект

• HC-06 модуль Bluetooth: 1 шт.

Фотографии

Товаром

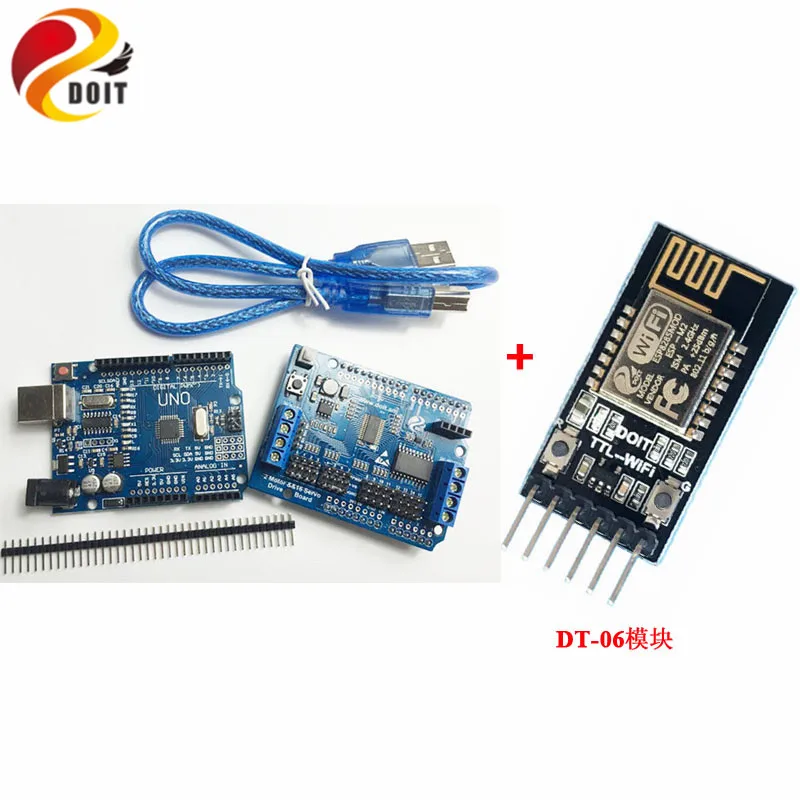

WiFi Роботизированный контроллер комплект драйвер серводвигателя плата DT-06 WiFi модуль для Arduino UNO

Вежливая подсказка

Для удобства доставки изделие разобранное.
