Контроллер с ЧПУ F2100B дуговой напряжение фонарь контроллер высоты XPTHC-4H с Z axi lifter анти-приспособление для столкновения

Посылка список:

ЧПУ контроллер F2100B * 1 комплект

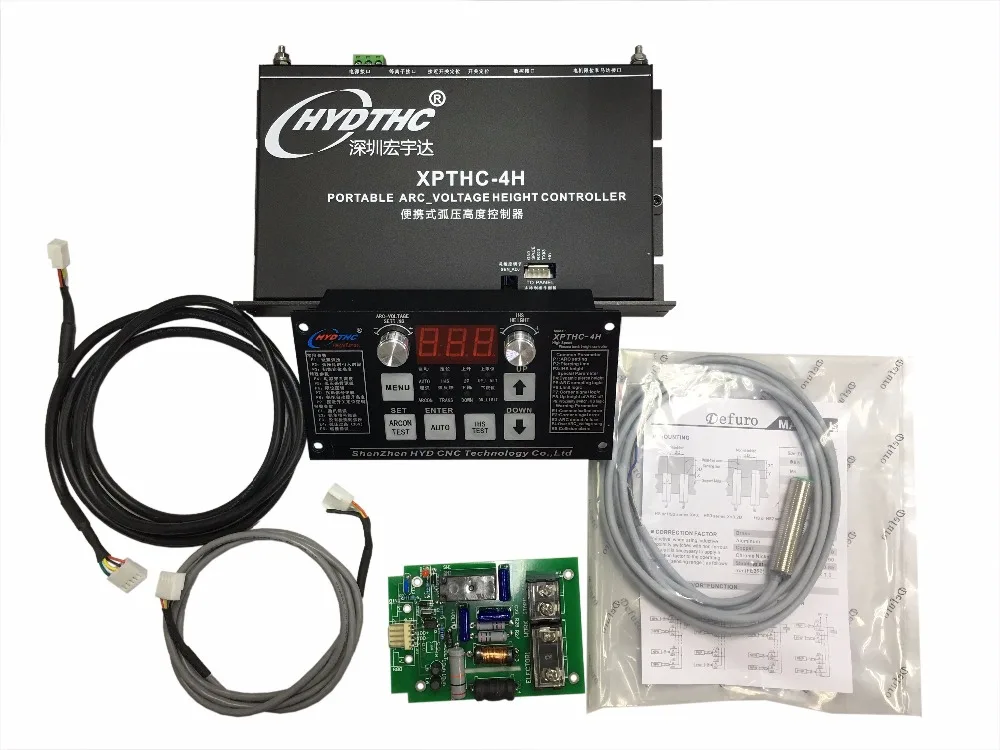

Фонарь контроллер высоты XPTHC-4H * 1 комплект

Z axi подъемник 150 мм ход * 1 шт

Анти-приспособление для столкновения * 1 шт

Технические характеристики

1,2 характеристик системы

1. 7 дюймов 800*680 точек цветной ЖК-дисплей.

Программное обеспечение Man-Machine-Dialog и профессиональный дизайн горячих клавиш для легкой резки, удобный в использовании, как Контроллер края Hypertherm.

2. Многоязычная файловая система и меню, и меню можно переключать только одной клавишей.

3 ядра DSP могут контролировать движение машины на высокой скорости точно, стабильно и при низком уровне шума.

4 дистанционный пульт дистанционного управления может управлять машиной для движения вперед, назад, влево, вправо и резки запуска, остановки и так далее (Опциональная конфигурация).

5. Поддержка кода EIA (код G) и различных гнездовых программного обеспечения

6) компактный дизайн клавиатуры и легко вводить файлы.

7 операций, таких как увеличение пропорции, поворот, зеркало, отображение массива, регулировка угла стальной пластины... .. все доступные и имеют профессиональное решение в контроллере CNC.

8 система координат может быть настроена для поддержки двумерных координат всех восьми видов.

9. Все входные и выходные типы портов и номера могут быть настроены (обычно открытые или нормально закрытые)

10) система самодиагностики для легкой съемки.

11) все функции и методы можно обновить онлайн

12 импорт и экспорт файлов по одному или всем файлам.

13) поддерживает пламя, плазму, вытирание пыли и демонстрацию четырех видов режима.

14) пламя и ПЛАЗМА разделены в портах управления IO.

15) Поддержка THC, два уровня предварительного нагрева, три уровня Пирса в режиме пламени.

16) отзывы плазменной дуги, Отзывы позиционирования, автоматическое отключение дуги в углу.

17) Поддержка резки кромок. Это может сэкономить время предварительного нагрева для толстой стальной пластины.

18 Скорость движения может быть ускорением в реальном времени, замедлением.

19 в зависимости от толщины пластины скорость резки автоматически ограничена ограничением скорости в углу, эффективно предотвращая ожоги.

20 динамических/статических иллюстраций процесса, графическое Увеличение/уменьшение, динамическое отслеживание точки отключения под зумом.

21. Автоматическое запоминание рабочей ситуации и последней точки резания при выключении питания.

22. Функция "смещение резания" позволяет избежать отходов стальной пластины, когда гнездовая пластина рассчитывается неправильно.

23. Для защиты интересов менеджеров созданы различные органы управления и соответствующий пароль.

XPTHC-4H поддерживает почти все плазменные резаки на рынке, такие как гипертермический, Тепловая Динамика...

И он поддерживает все контроллеры резки с ЧПУ на рынке, такие как Hypertherm, Burny контроллеры промышленного уровня или Mach3, такие контроллеры DIY, потому что XPTHC-4H может начать автоматическое управление высотой с или без автоматического включения сигнала с ЧПУ. Но с автоматическим включением/отключением сигнала с ЧПУ, THC будет работать лучше.

Основной параметр и Особенности

Входная мощность: AC24V+10%,50 Гц/60 Гц или DC24V ± 20%;

Двигатель: DC24V двигатель постоянного тока;

Привод двигателя: ШИМ;

Выходной ток: 0.1A-1.8A;

Грузоподъемность: максимум 20 Вт;

Рабочая температура:-10 °F 60 ℃;

IHS: переключатель IHS и бесконтактный переключатель IHS; Не поддерживает удерживающую крышку

Способ работы: Проверьте выход arc enable, 200mA оптический соединитель OC выход двери

Коэффициент делителя напряжения: 50:1 неизолированный на делителе напряжения; 1:1 изоляция внутри THC

  Управление точность: ± 1V ∽ ± 3V, зависит от мотора и подъемник пользователя.

Скорость подъема: 1000 мм/мин превышение 3000 мм/мин (свяжитесь с поставщиком, если он превышает диапазон скорости);

Дуги Напряжение ранг: с алюминиевой крышкой, 50В ∽ 250V,

Защита от перегрева: регулировка ШИМ, текущие отзывы;

Максимальная скорость тестирования: 12000 мм/мин (это связано с настройкой скорости подъемника и напряжения и чувствительности двигателя)

XPTHC-4H-это новейший дизайн THC, специально для портативного станка для резки с ЧПУ и небольшого станка типа стенда, с 32 ручными процессорами и аналогичным Управлением по высоте цепи.

Особенности:

1. Установка: пользователь может установить панель управления THC на рабочем интерфейсе или установить его в удобное место работы. Установите основной корпус на подходящей станции.

2. Контроллер высоты: можно изменить высоту автоматической резки в любое время

3, два режима настройки дуги Вольт:

A, режим настройки дуги Вольт: Установите дугу напряжения на рабочей панели, пусть THC работает на состоянии настройки дуги вольт. Это традиционный способ работы.

B, напряжение дуги выборки-это напряжение дуги установки: когда фонарь управления THC завершит его и плазменный запуск, и контроллер CNC откроет автоматический сигнал к THC, И THC проверит значение дуги в качестве дуги настройки, когда в начале состояние автомобиля. Подходит для небольшой плазмы.

4, высокая чувствительность: Регулировка THC чувствительность, смогли реализовать дуги вольт изменения 1V, дуги выходное напряжение изменится 1,5 V ~ 4V, и не происходит вибрации. Таким образом, lifter Начальное напряжение закрыт, связанных с THC чувствительность, наш подъемник для Начальное напряжение является 1,5 V ~ 2V.

6, хорошая стабильность: XPTHC-4H имеет 5 комплектов изоляции питания внутри, для реализации изоляции ввода/вывода; Выборочная изоляция дуги вольт; Изоляция привода; И изоляция управления.

XPTHC-4H имеет полные функции отдельно стоящего регулятора высоты дугового напряжения фонарь. Но так как это с небольшим корпусом, двигатель подъемника должен быть менее 20 Вт на портативном станке для резки с ЧПУ, светильник для Козловой Машины и небольшой скамейки типа машины и т. Д.

Показано на картинке

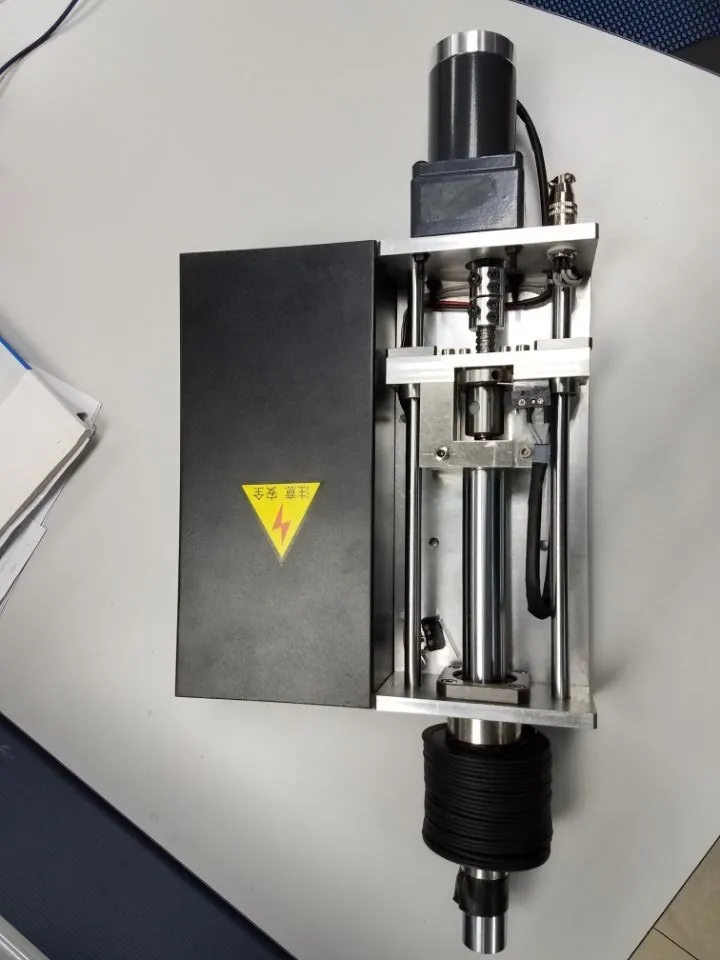

Подъемник Особенности:

1. Двигатель DC24V, ход 130 мм, 1500 мм/мин для плазмы, 900 мм/мин для резки пламени, достаточно для настольного типа, портативного типа, светильник на козлахМашина для резки

2. С механическим дизайном анти-столкновения внутри подъемника, и эта функция используется для дугового напряжения THC Начальная высота чувство (IHS), с этим типом IHS, он может эффективно защитить THC от помех HF плазмы.

Поскольку не требуется подключение кабеля IHS от наконечника фонарь, избегайте высокого напряжения при запуске плазмы.

3. У нас также есть большой подъемник с лучшим дизайном Для высокоточной резки, и мы можем поставить подъемник с THC, CNC вместе для удобства клиентов.

Мы можем предложить вам профессиональную техническую поддержку для всех THC, CNC, Lifter. Защитите вас от проблем!

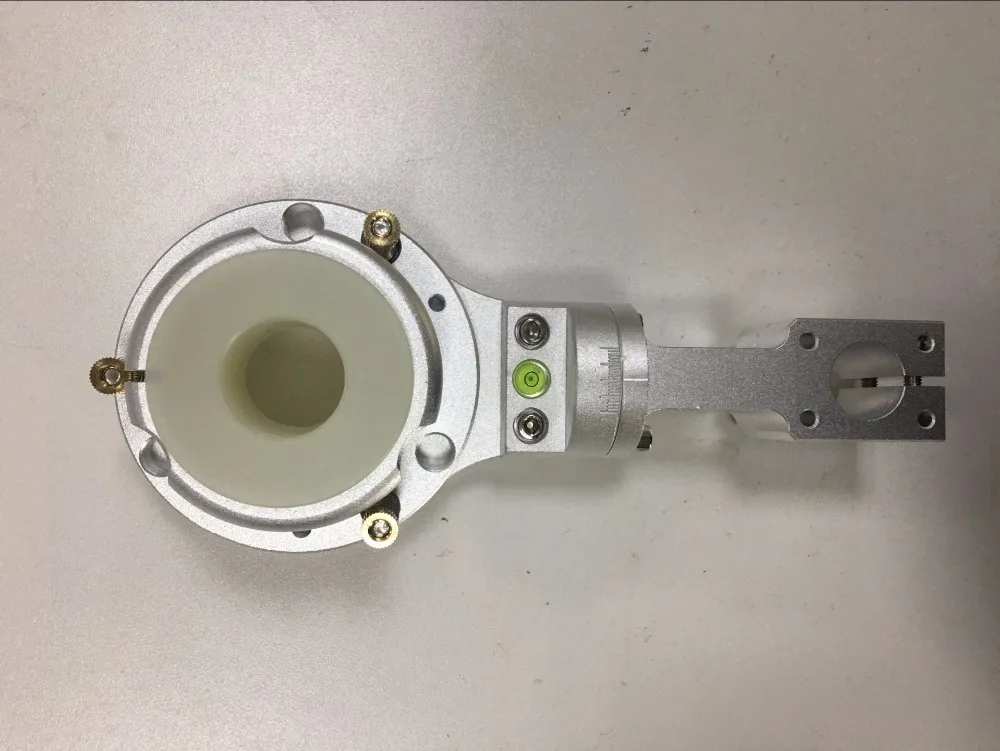

Анти-приспособление для столкновения: Интегрируйте IHS и функцию анти-столкновения вместе.

Есть Бесконтактный переключатель, соединенный с THC, для IHS; И дополнительный Бесконтактный переключатель, соединенный с ЧПУ.

Он поставляется с нашей плазмой THC, предлагаем датчик приближения IHS на резервный фонарь, удерживающий колпачок IHS.

Также его можно использовать как фонарь-держатель с функцией предотвращения столкновений.
