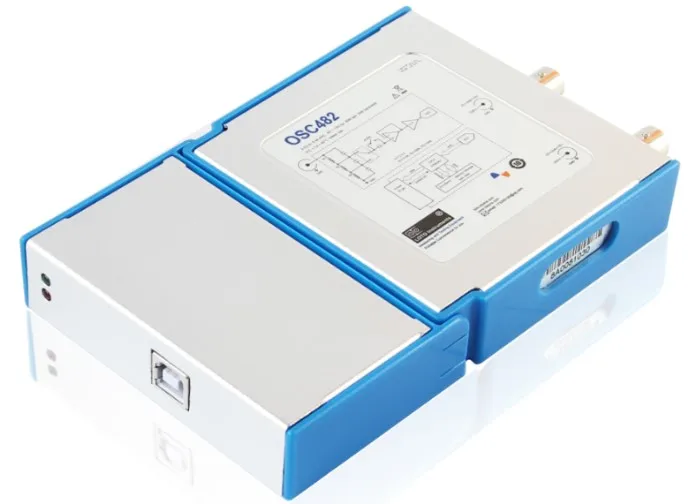

Двухканальный Виртуальный осциллограф для ПК OSC482 50M выборка 20M полоса пропускания



* В лаборатории есть только один осциллограф. Каждый борется. Что мы должны делать?

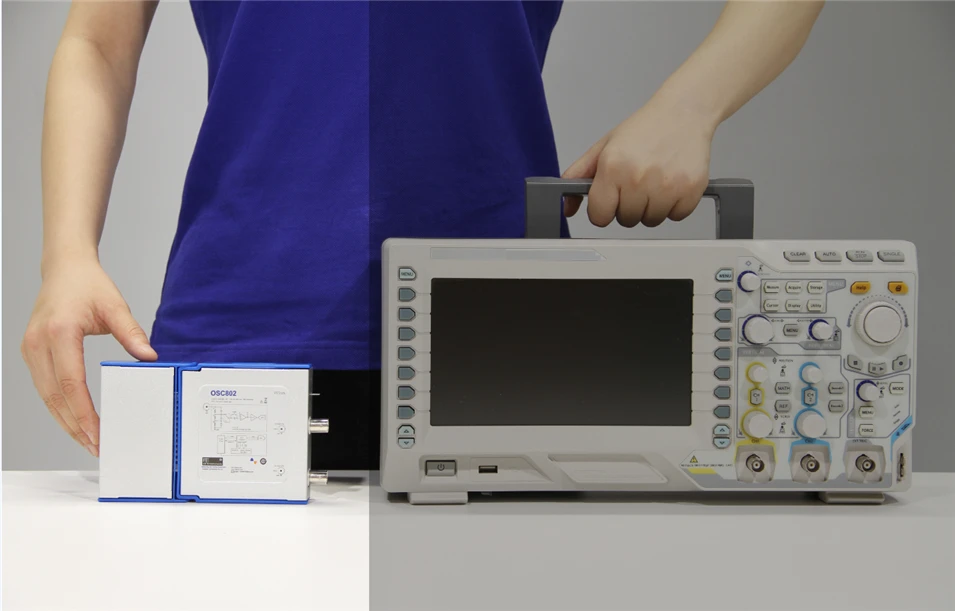

* Все деловые поездки запутаны. Вам нужен тяжелый осциллограф?

* Неожиданно, с идеей, Нет Готовых Тестовых Инструментов под рукой!

* Хранение данных в форме волны является хлопотным. Если вы можете хранить один ключ, это будет хорошо.

* Вечерние ученики и осциллограф не могут оставить руки, но рабочий стол стоит дорого. Что мне делать?

Это не проблемы. С Виртуальным осциллографом, до тех пор, как компьютер, куда может идти система осциллографа?



Контур продукции:



Запись	Содержание
USB 2,0	Высокоскоростная передача USB 2, источник питания USB, без дополнительной мощности, подключи и работай.
Портативный и компактный	Длина изделия: 15,25 см; Ширина 9,32 см; Высота 2,31 см. Вес 230 г.
. Чистая архитектура программного обеспечения	Новая. Чистая архитектура более стабильна и красива, с более надежной совместимостью.
Поддержка нескольких операционных систем	Поддержка XP, Win 7, Win 8 & nbsp; Win10 32-битными и 64-битными системы и автоматически определяет и установки драйверов на Win 8,1 и Win10 систем.
Поддержка HD экран	Программное обеспечение поддерживает высокие экраны DPI и не будет отображаться размытые интерфейсы на дисплеях с высоким разрешением, за исключением систем Vista.
Аппаратные средства функция триггера	Аппаратный Запуск используется для однократного запуска во всех частотах дискретизации и анализа случайных нерегулярных сигналов.
Phn	Записывайте изменения напряжения в течение 72 часов, генерируйте кривые и сохраняйте данные.

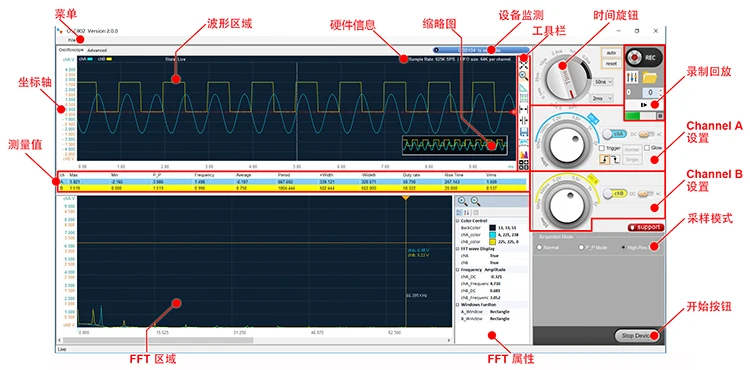

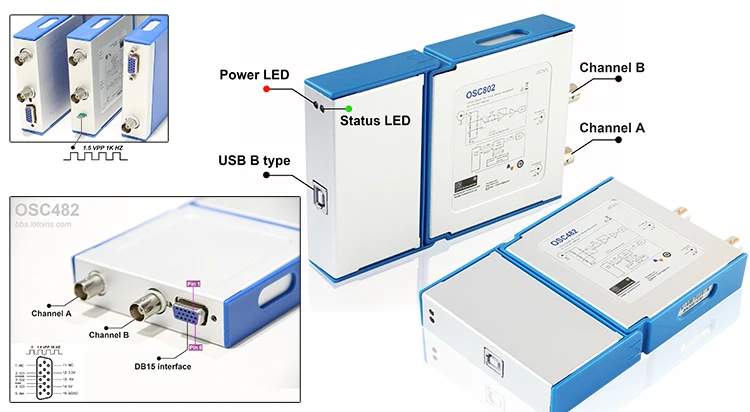

Интерфейс продукта:



Линия карта:



Чтобы обеспечить различные модели продукции для удовлетворения ваших различных потребностей:

	Проход	Для отбора проб	Пропускная способность	Запись данных	Спектрального анализа	Временная область анализа	Частотной анализа
OSC482	2 канала	50	20	√	√	√	√
OSC802	Двойной канал	80	25	√	√	√	√
OSC2001	Одноканальный	200	25	√	√	√	√
OSC2002	Двойной канал	200	50	√	√	√	√



Функция	Объяснить
Двойной осциллограф в реальном времени	Сбор и отображение сигналов напряжения в режиме реального времени из 2 независимых каналов.
Запись и воспроизведение	Заинтересованные формы сигнала могут быть записаны в видеофайлы динамической формы и могут быть воспроизведены в любое время в качестве изображения формы волны. & nbsp; Воспроизведение может сделать паузу, выйти или перейти к указанному воспроизведению кадра, а также просмотр вперед и назад.
Функция печати	Печать формы отчета в любое время.
Функция триггера	Аппаратный Запуск используется для однократного запуска во всех частотах дискретизации и анализа случайных нерегулярных сигналов.
Переменного и постоянного тока муфта	Поддерживает соединение переменного тока и соединение постоянного тока.
Автоматическая функция измерения	Автоматическое измерение и отображение многоканальных наборов данных: & nbsp; Максимальная, минимальная, средняя, RMS, частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл, время подъема, пиковое и пиковое значение.
Курсор измерения выполнены вручную	Вы можете выбрать область, которая будет измерена через рамка мышка, чтобы показать данные горизонтальных и вертикальных координат, выбранных коробкой.
Сигналов с переменным фокусным расстоянием	Указанная область формы волны может быть увеличена и уменьшена произвольно, чтобы лучше наблюдать за деталями формы волны, и есть эскизы, показывающие текущее положение зума.
БПФ частотной анализа	Кривая амплитудной частоты FFT отображается в реальном времени.
Wave перевод	Клавиатура (Стрелка влево/вправо) или перетащите панель управления с помощью мыши, чтобы перемещать форму волны влево и вправо, чтобы найти новые интересующие точки.
Математические операции	Он обеспечивает функцию добавления, вычитания и умножения сигналов двух каналов. Lissajous рисунок поддерживает метод печати X_Y для измерения частоты или разницы в фазах.
Текст для хранения	Сохраните форму сигнала на экране в качестве файла данных с точкой дискретизации текста.
Экран выстрел	Экран текущий программный интерфейс и окно формы сигнала для облегчения последующего анализа.
Обгонная предупреждение	Когда данные превышают диапазон приобретения, на ручке напряжения соответствующего канала отображается красный восклицательный знак, предупреждающий, что сигнал превысил диапазон, но эта функция только предупреждает пользователя и не влияет на работу программного обеспечения.
Клавиш функция	(Введите)-запуск/остановка
	(Ctrl & nbsp; + & nbsp; & lt; & mdash;)/(Ctrl & nbsp; + & nbsp; & mdash; & gt; & nbsp; -& nbsp; подвижная левая и правая Форма волны (после паузы программного обеспечения)
	(Ctrl + P) -скриншот
Буфер данных эскизов функция	Он может визуально отображать соотношение данных формы волны текущего экрана к размеру всего буфера данных и отношения положения между ними. Удобно находить новые точки интересов, ссылаясь на перемещение влево и вправо во всем буфере данных.
Пользовательская калибровка обнуления функция	Когда нулевой Ввод напряжения, вызванный разницей температур или старением оригинала, не возвращается к нулю, пользователь может откалибровать нулевое напряжение в нулевое положение с помощью этой функции.
Тускнеющее дисплей	Вы можете выбрать дисплей afterglow для анализа дрожания формы волны и изменения трека.
Режим приобретения	Пиковый и пиковый режим сбора и режим приобретения с высоким разрешением.
Интерполяция	Синусоидальная интерполяция и линейная интерполяция являются необязательными, в 80M SPS выборка 0.2us и 50ns две высокоскоростные передачи выборки по умолчанию открытый синусоидальный интерполяционный алгоритм, используя четыре раза интерполяции.
Запись данных	Сбор и запись в течение 72 часов, кривая напряжения и текст генерирующих данных.



Аппаратные средства параметры:

Индекс	Параметр
Интерфейс	USB 2,0
Количество каналов	2
Выход	1k HZ Частотный диапазон амплитуды 1,5 V; Рабочий цикл: 50% прямоугольную волну сигнала.
Максимальная частота дискретизации	80M s/ps каждый канал
Разрешение по вертикали	8 бит
Напряжение диапазон	Plusmn; 5 в & nbsp; Может быть расширен до & plusmn через зонд X10; 50 в, через зонд X100 (приобретается отдельно) до & plusmn; 500 в
Типичные шума	± 50mv	1v/div киоски.
	± 25mv	500мВ/див киоски.
	± 10mv	200 мВ/див киоски.
	± 8mv	100 мВ/див киоски.
	± 4mv	50 мВ/див киоски.
	± 2mv	20 мВ/див киоски.
Триггер муфта режим	AC муфта, DC муфта опционально.
Временной диапазон	50ns ~ 2S каждый горизонтальный бар.
Триггер состоянии	Аппаратные средства триггер
	Уровень триггера + подъем/падение кромки запуска
Режим запуска	Автоматический, обычный одиночный триггер
Источник запуска	Канал
Вход сопротивление	1M / 25pf
Глубина хранения	64k байт каждого канала
Мощность отходов	<2 плитки
Вес	230 грамм
Автоматическое измерение	Максимальный, минимальный, пиковый, частотный, средний, RMS, время подъема, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл
Размер	15,25 см X9.32 см X2.31 см

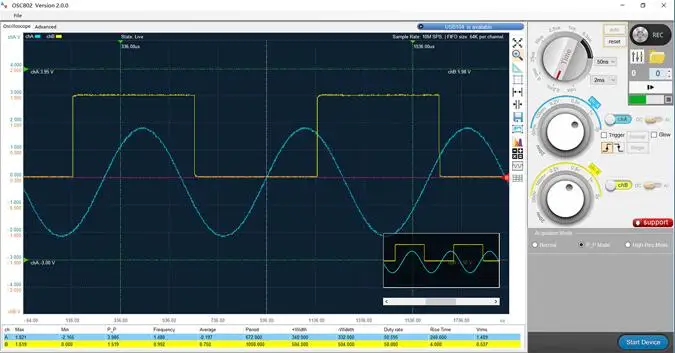

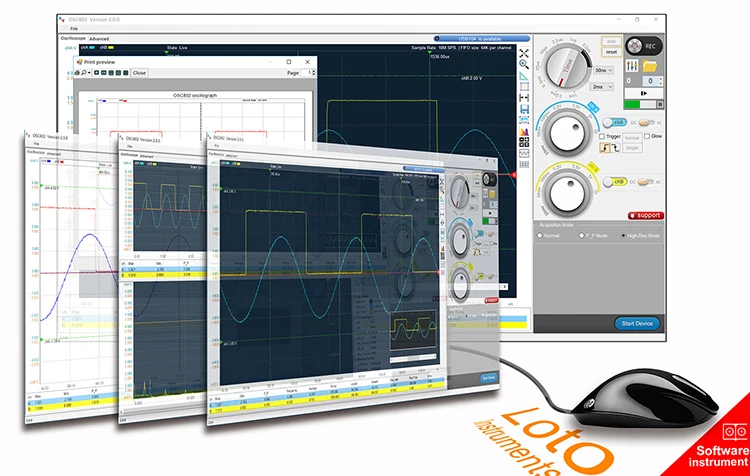

Высокопроизводительное ПК программное обеспечение, humanized UI дизайн, чтобы обеспечить пользовательский опыт:
