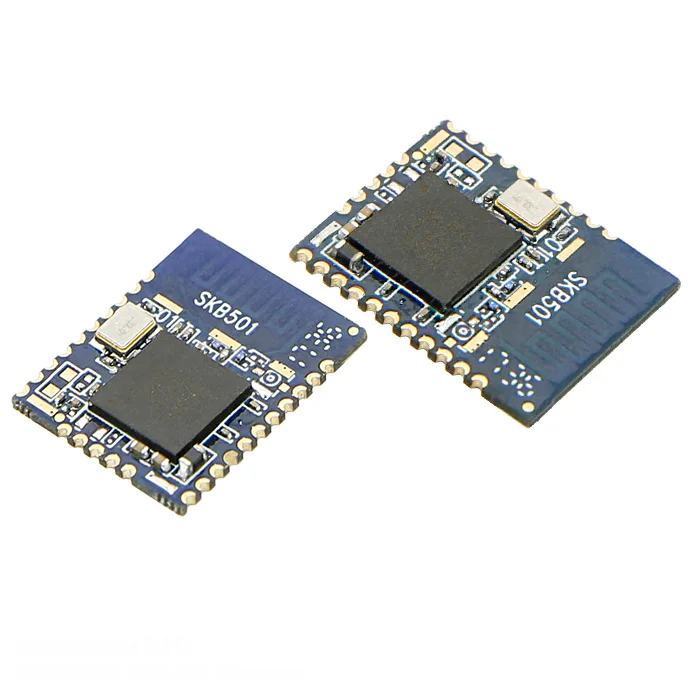

SKYLAB ARM Coretex M4 bluetooth 5 nrf52 скандинавский nRF52840 модуль с внешней антенной и кристаллом

Название:Междугородние bluetooth Маяк 5 ble nrf52 nrf52840 модуль

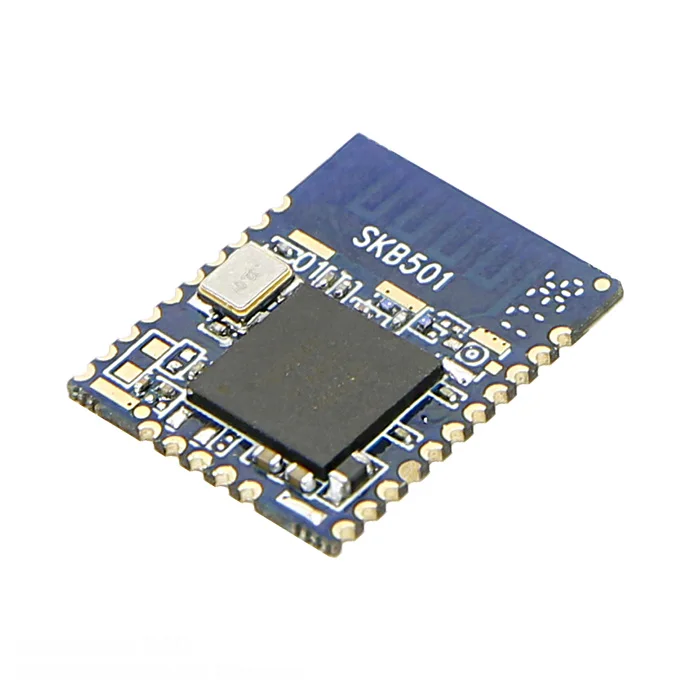

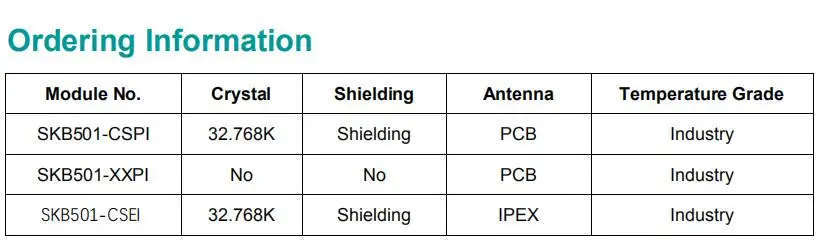

Модель No.: SKB501

Готовы к Bluetooth 5 и высокого качества безопасности IoT

В SKB501 является передовым, очень гибкий единое решение чип for today's более требовательных ОТП беспроводных приложений для подключенных устройств на нашу личность, среды обитания и Интернета вещей в целом. Он предназначен готов к основным компонентом достижений Bluetooth® 5, и он использует Bluetooth 5 повышенной производственными возможностями, которые включают в себя на большое расстояние и с высокой пропускной способностью режима. Неотъемлемой частью индустрии-класс безопасности имеет важное значение в сегодняшних применений.

Bluetooth 5-браслет с Bluetooth и низкой энергии погружайтесь дальше и быстрее

В nRF52840 готов для того, чтобы воспользоваться значительного повышения производительности для Bluetooth с низким энергопотреблением с приходом Bluetooth 5 спецификации. Наиболее важно поддержку более широкий диапазон (до x4 по сравнению с Bluetooth 4.x) и удвоения эфирного скорость передачи данных до 2Mbs от 1Mbs в Bluetooth 4.x

Широкая поддержка протокола с добавлением 802.15.4

В 802.15.4 PHY и MAC слоя поддерживаются изначально на nRF52840. Это позволяет nRF52840 для того, чтобы быть использованы в широком диапазоне дома и промышленных датчик сетевого прикладного программного обеспечения, так как он поддерживает две самые популярные беспроводной датчик стандартов в использовании на сегодняшний день Bluetooth с низким энергопотреблением и 802.15.4 производные. Это добавляет к уже существующие радио Поддержка Bluetooth с низким потреблением энергии, ANT/ANT + и 2,4 ГГц для фирменного.

Особенности

* Bluetooth 5 готовых мульти-протокол радиосвязи

* Bluetooth 5 datarate поддержка: 2Mbs, 1Mbs, 500Kbs, 125Kbs

Поддержка протоколов ANT

◆ 32-битный ARM Cortex-M4F @ 64 МГц

◆Up до 111 дБ ссылка бюджета для Bluetooth режим расстояния

◆ NFC-A на кристалле

◆Programmable выходная мощность от + 8dBm в 20dBm

◆-96dBm чувствительность для Bluetooth с низким потреблением энергии

◆Rssi

◆Wide Диапазон напряжения питания + 5,5 v до 1,7 v

◆Full выбор интерфейс SPI/UART/PWM

◆Programmable периферийных Интерфейс-PPI

◆ Высокая скорость SPI интерфейс 32 МГц

◆Easydma для всех цифровых интерфейсов

◆12bit/200K SPS АЦП

◆ 128 бит AES/ECB/CCM/ж/д для Linux OS

◆ 20 общего назначения ввода/вывода

◆Spi беспроводной триггер «ведущий/ведомый»

◆ Двухпроводная мастер (I2C совместимый)

◆Uart (CTS/RTS)

◆Rohs соответствия (не содержит свинец)

◆Fcc, соответствие CE

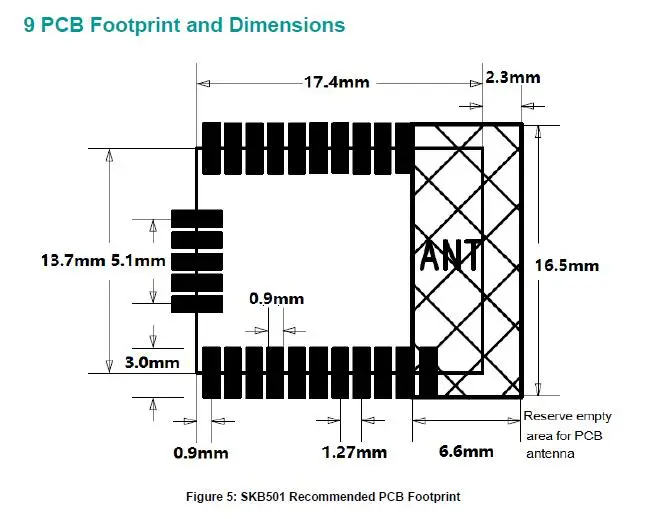

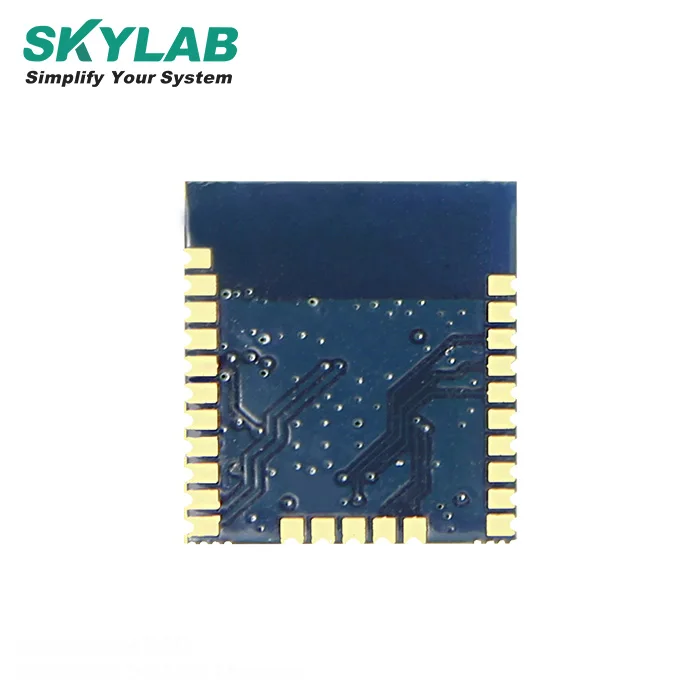

Диаметр: 17,4 (Д) x 13,7 (Ш) x 1,9 (В) мм

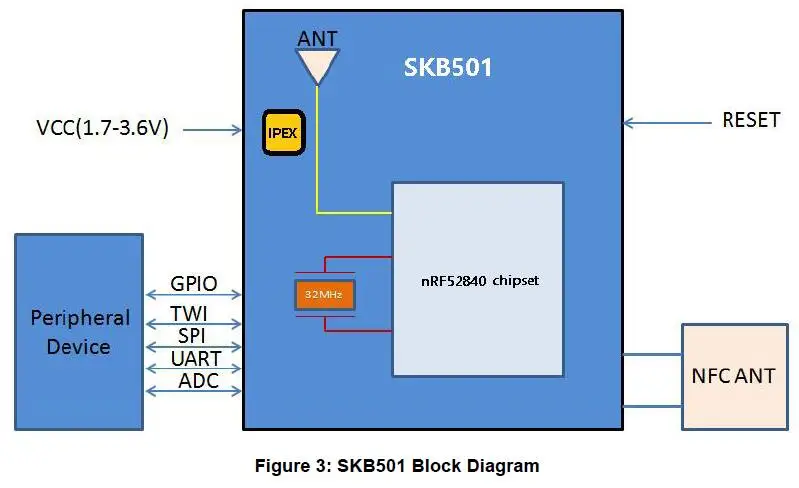

5. Интерфейсы

5,1 Питание

Регулируемый источник для SKB501 до нужного размера. Входное напряжение Vcc диапазон должен быть 1,7 V до 3,6 V. Подходит для разделения должна быть предоставлена под воздействием внешних отделения микросхем (10 мкФ и 0,1 мкФ). Это может уменьшить шум от источника питания и повысить стабильность питания.

5,2 системные функциональные интерфейсы

5.2.1 GPIO

I/O общего назначения организуется как один порт с до 20 I/Os, что обеспечивает доступ и контроль до 19 контактов через один порт. Каждый GPIO может быть доступен индивидуально со следующими пользовательскими настраиваемыми функциями:

1. Направление ввода/вывода

2. Сила выходного привода

3 、 внутренний подтягивающий и тянуть вниз резисторы для поверхностного монтажа

4. Пробуждение от триггеров высокого или низкого уровня на всех контактах

5. Прерывание триггера на всех контактах

6. Все контакты могут быть использованы системой задач/событий PPI; Максимальное количество контактов, которые

Может быть сопряжен с помощью PPI в одно и то же время ограничено по количеству gpiote каналов

7. Все контакты могут быть индивидуально настроены для передачи последовательного интерфейса или сигналов демодулятора квадратуры

8. Все контакты могут быть настроены как сигнал PWM.

9. Есть 6 входов ADC/LPCOMP в 20 I/Os.

5.2.2 двухпроводной интерфейс (Совместимость с I2C)

Двухпроводной интерфейс может взаимодействовать с двунаправленным проводом и шиной с двумя линиями (SCL, SDA). Протокол дает возможность соединения до 127 индивидуально адресуемых устройств. Интерфейс способен растягивать часы, поддерживая скорость передачи данных 100 кбит/с, 250 кбит/с и 400 кбит/с. Модуль имеет 2 порта TWI и имеет следующие свойства.

5.2.3 флэш-программа I/Os

Модуль имеет два программирующих контакта, соответственно SWDCLK pin и SWDIO pin. Двухконтактный последовательный проводной интерфейс (SWD), предоставленный в качестве части порта доступа к отладке (DAP), предлагает гибкий и мощный механизм для неинтрузивной отладки программного кода. Точки останова и один шаг являются частью этой поддержки.

5.2.4 последовательный периферийный интерфейс

Интерфейсы SPI обеспечивают полнодуплексную синхронную связь между устройствами. Они поддерживают трехпроводную (SCK, MISO, MOSI) двунаправленную шину с быстрой передачей данных. SPI Master может общаться с несколькими рабами, используя отдельный чип, выбирая сигналы для каждого из подчиненных устройств, прикрепленных к шине. Управление чипом выбирает сигналы оставляется на приложение с помощью GPIO сигналов. SPI Master имеет двойную буферный ввода-вывода данных. SPI Slave включает EasyDMA для передачи данных непосредственно к оперативной памяти и из нее, что позволяет осуществлять передачу данных во время холостого хода процессора. GPIOs используются для каждой линии интерфейса SPI можно выбрать из любого GPIOs на устройстве и сопоставить самостоятельно. Это обеспечивает большую гибкость устройства и эффективное использование пространства печатной платы и маршрутизации сигнала.

5.2.5 UART

Универсальный асинхронный приемник/передатчик обеспечивает быструю, полнодуплексную, асинхронную последовательную связь со встроенным управлением потоком (CTS, RTS), поддержку аппаратного обеспечения до 1 Мбит/с бод. Поддерживается проверка четности.

Поддержка следующих baudrate в блоке bps: 1200/2400/4800/9600/14400/19200/28800/38400/57600/76800/115200.

Примечание:GPIOs используются для каждой линии интерфейса SPI/TWI/UART, которую можно выбрать из любого GPIOs на устройстве и сопоставить самостоятельно.

5.2.6 аналого-цифрового преобразователя (АЦП)

12 бит дополнительных аналого-цифрового преобразователя (АЦП) позволяет выборки до 8 внешних сигналов через фронтальный мультиплексор. ADC имеет настраиваемые входные и справочные настройки и разрешение образца (8,10 и 12 бит).

5.2.7 компаратор низкой мощности (LPCOMP)

В системе вкл блок может генерировать отдельные события на подъеме и падающих краях сигнала или отображать текущее состояние штифта как выше или ниже порога. Блок может быть настроена на использование каких-либо аналоговые входные сигналы на устройстве. Кроме того, компаратор низкой мощности может использоваться в качестве аналогового источника от выключения системы или включения системы. Компаратора Порог может быть запрограммирован для широкий выбор фракции напряжение источника питания.

5.2.8 сброс

Сброс pin-код SKB501 модуль находится в внутренняя Выдвижная в хорошем состоянии, в тех случаях, когда сброс pin-код

Модуль вводится на низкий уровень, модуль будет автоматически сброшен. После того, как сброс pin используется, параметры настройки тока не будет ANT.

5.2.9 NFC

Периферийное устройство NFC (называемое «периферией NFC» с этого момента) поддерживает интерфейс связи типа A и скорость передачи бит 106 кбит/с от NFC Forum.

С помощью соответствующего программного обеспечения периферийное устройство NFC может использоваться для эмулирования устройства прослушивания NFC-A, как указано на NFC Forum.

Здесь перечислены основные функции для периферийного устройства NFC:

• NFC-A слушать режим работы

• Входная частота 13,56 МГц

• Скорость передачи данных 106 кбит/с

• Wake-on-поле с низким энергопотреблением для обнаружения поля (смысле) режим

• Оправа собрать и разобрать для NFC-кадров, указанный NFC Forum

• Программируемый контроллер синхронизации кадров

• Интегрированные функции автоматического разрешения столкновений, CRC и паритета
