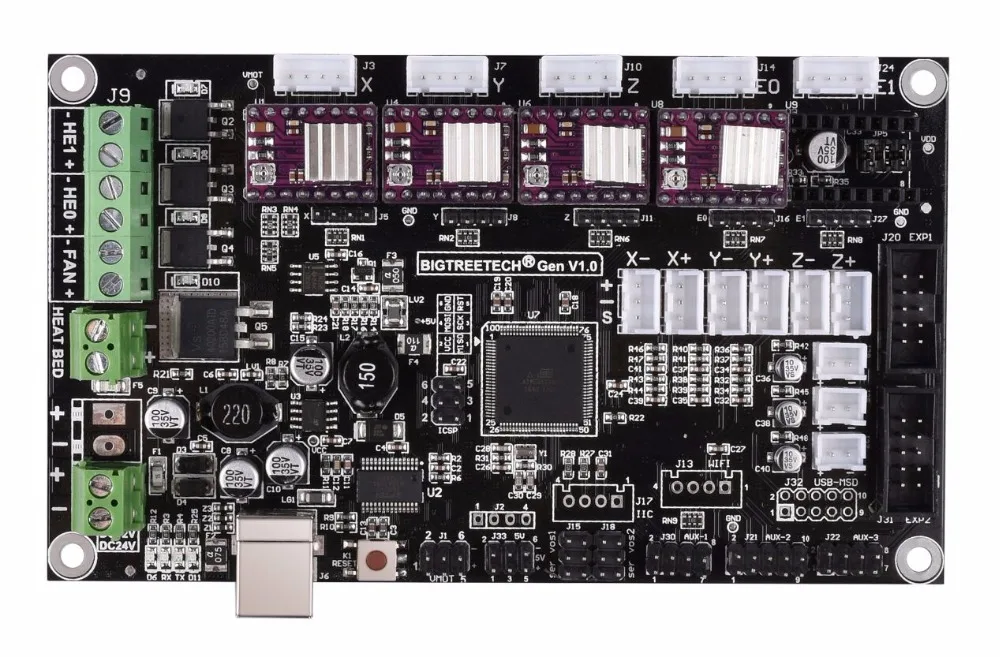

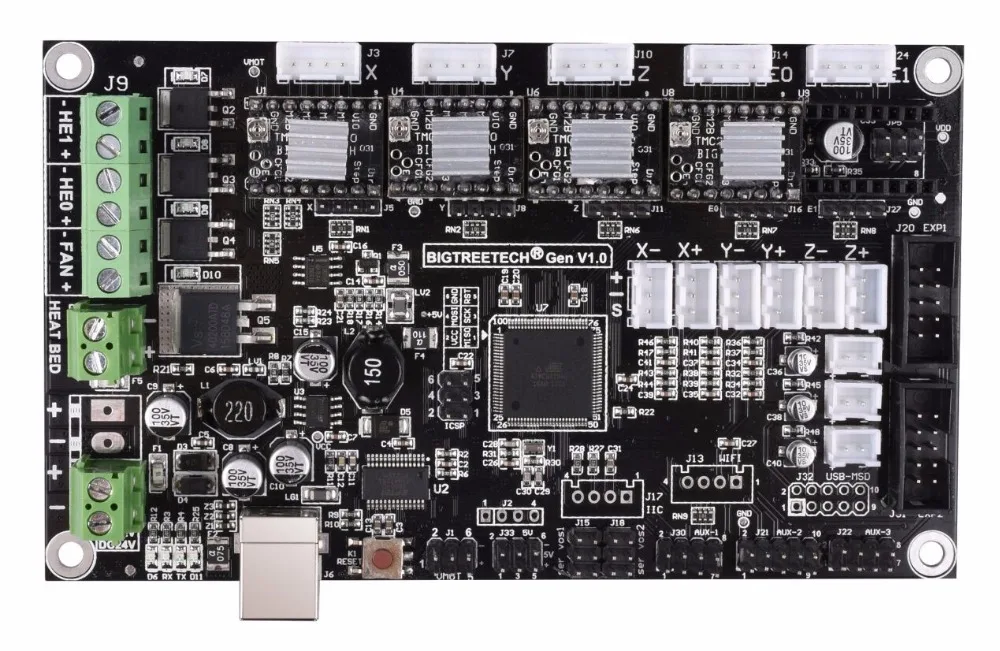

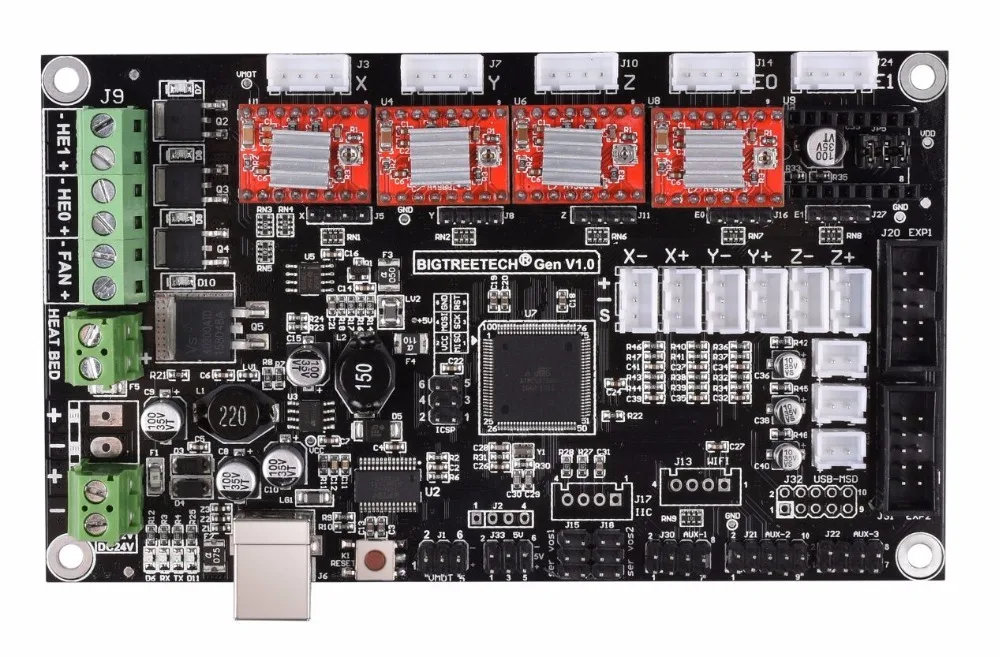

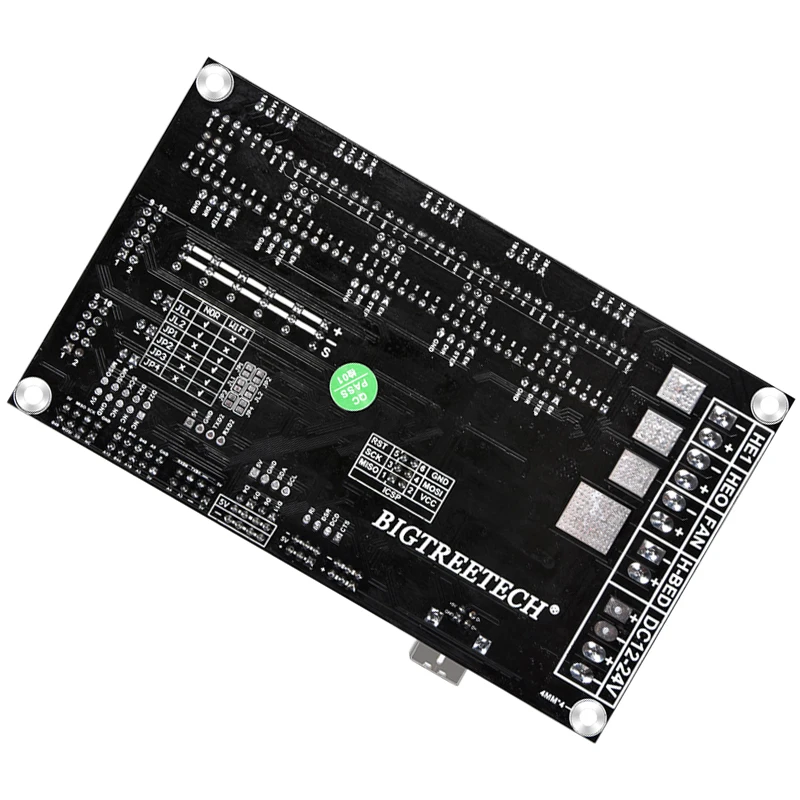

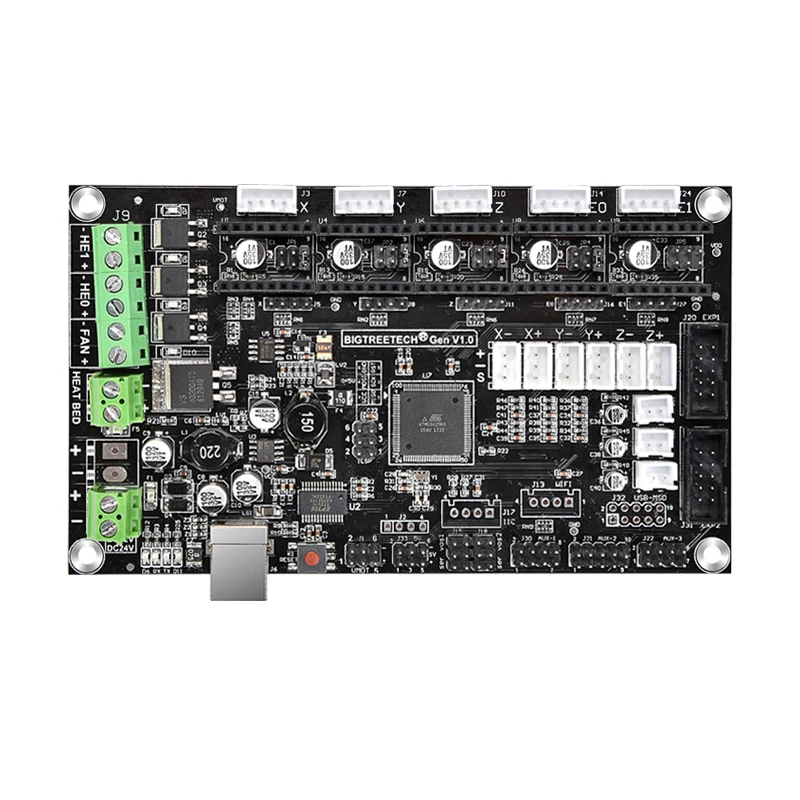

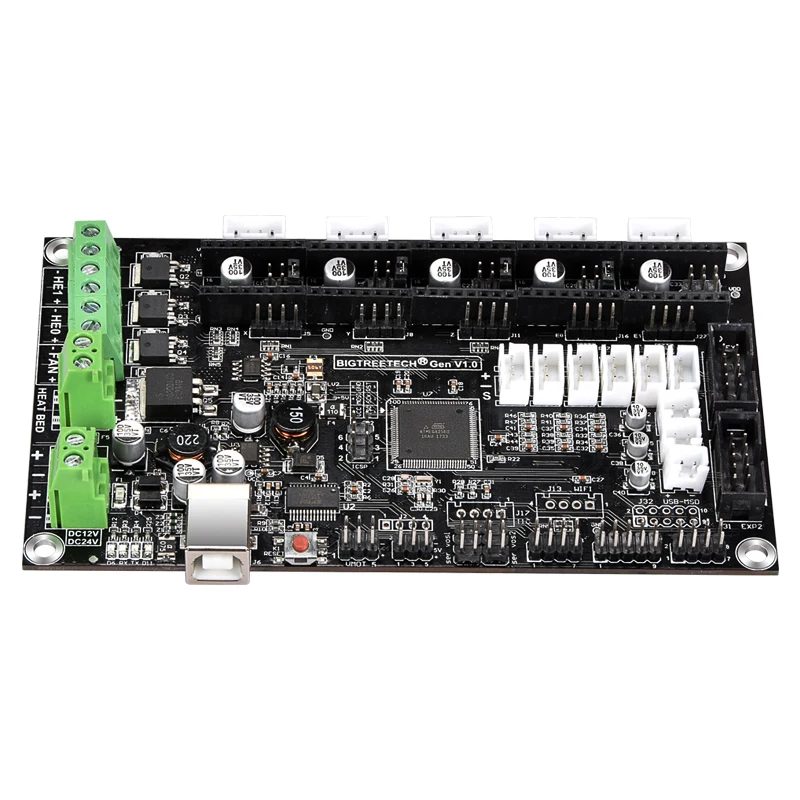

BIGTREETECH Gen V1.0

Особенности

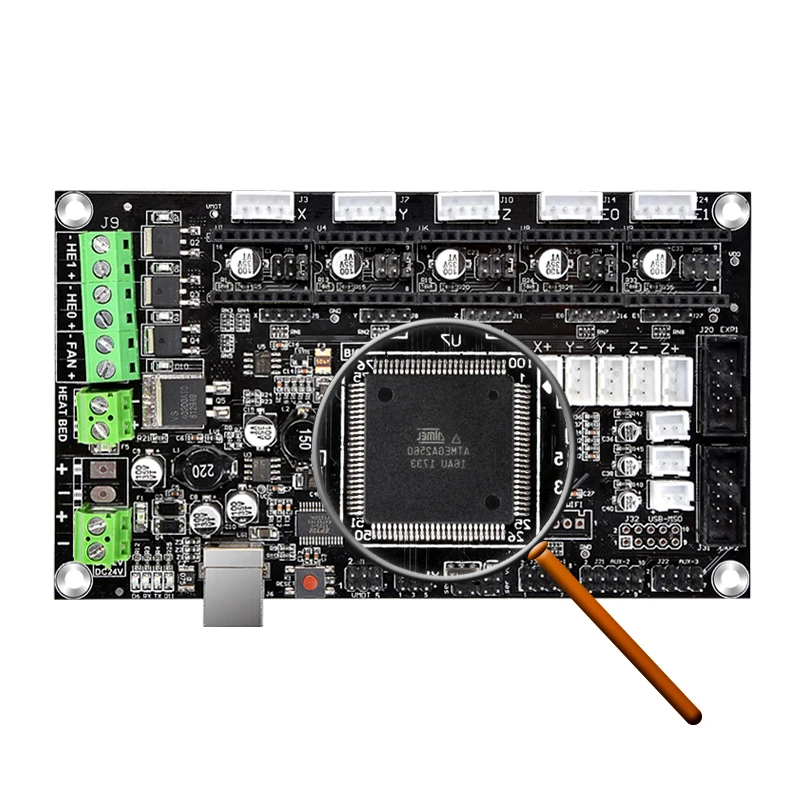

1. Arduino MEGA совместимые Процессоры Atmega2560 и FT232 совместимы со всеми прошивками класса RAMPS.

2. Прошивка может использовать ту же настройку, что и ramps1.4.

3. Легкий дисплей + SD-CARD разъем, RepRapDiscount smartконтроллер совместимый контактный разъем на плате.

4. Простое подключение MKS TFT на AUX-1.

5. Все дополнительные контакты сломаны так же, как ramps1.4 (AUX-1, AUX-2, AUX-3, Servos1)

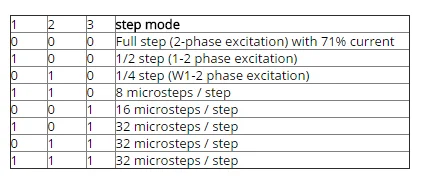

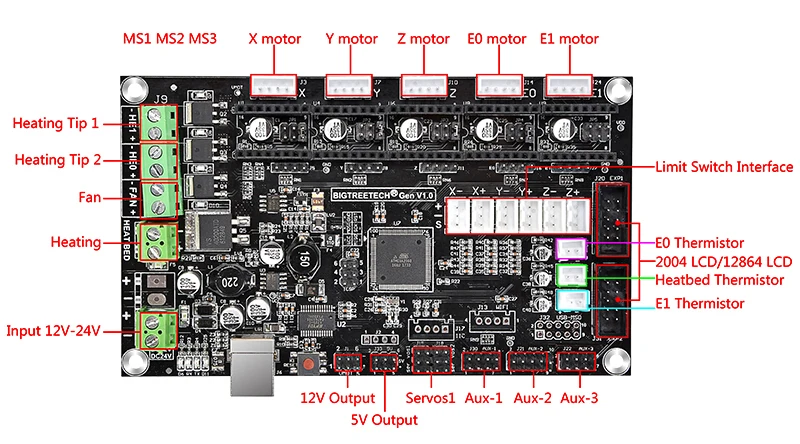

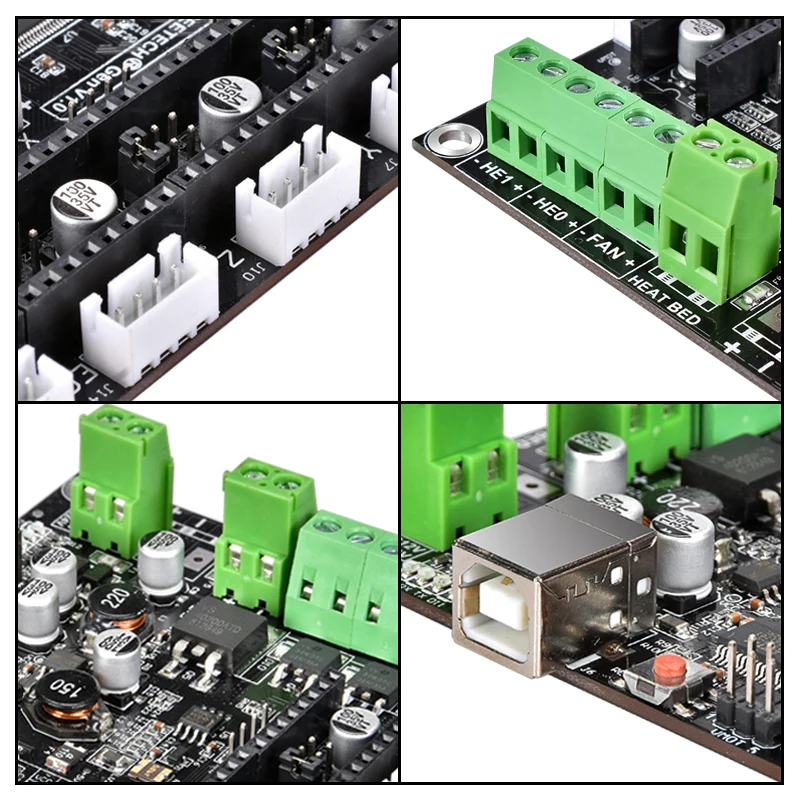

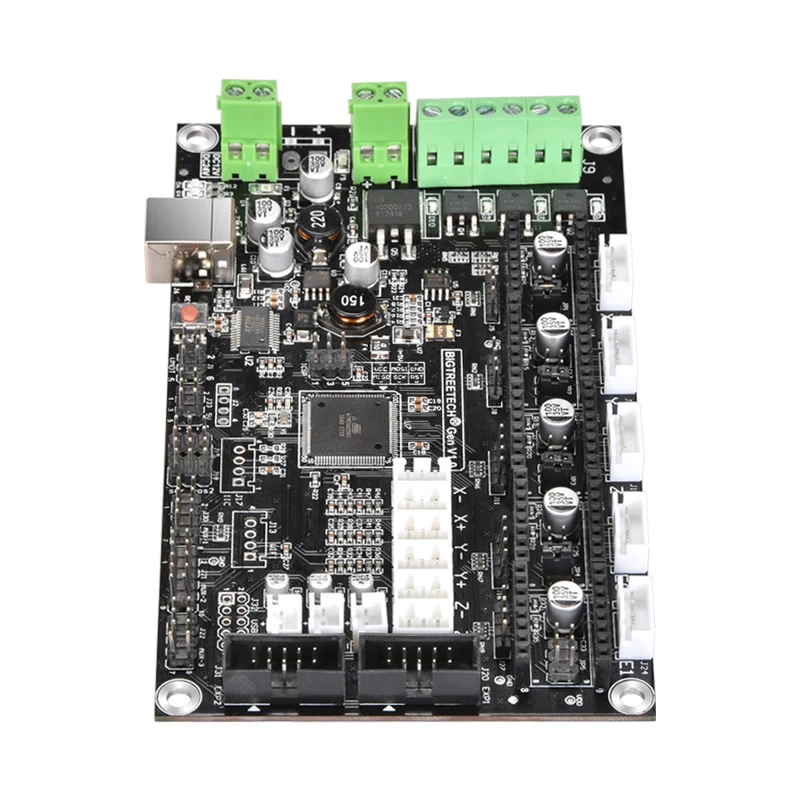

3x температурный АЦП разъемы для термисторов до 5 моторный драйвер с простой микро шаговой настройкой (микро переключатели) 4x ШИМ способный мощность mosfet выходы с селектором напряжения для основной мощности. (кровать, экструдер 0, экструдер 1, вентиляторы)

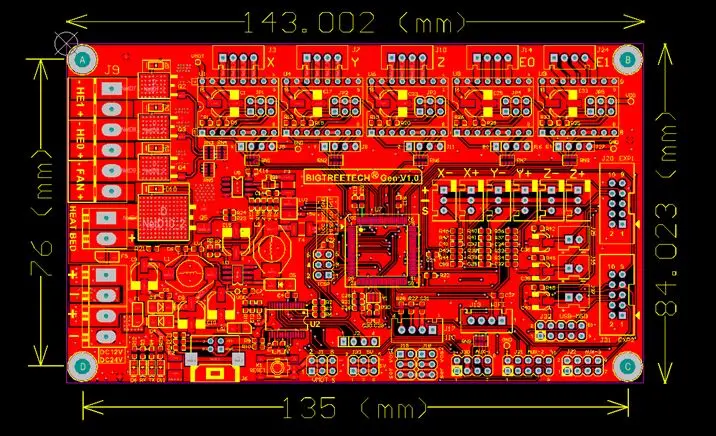

4 слоя PCB, оптимизирует отвод тепла.

Выход 3*5 В, выходной интерфейс 3*12 В.

6x концевые разъемы с питанием Xmin/Xmax/Ymin/Ymax/Zmin/Zmax

6. Восстанавливаемый предохранитель для защиты от короткого замыкания.

Встроенное программное обеспечение

Этот раздел покажет вам, как получить встроенное ПО в контроллер и запускать его с базовыми настройками. Требуется программное обеспечение: FTDI USB драйверы, Arduino IDE, выбор прошивки (Marlin или Repetier или Sprinter), Pronterface.

1. Драйверы USB VCP-BIGTREETECH Gen v1.0 использует более новый чип FT232 USB to UART, и ему нужны обновленные драйверы VCP (virtual com port) с сайта производителя.

Загрузите правильную версию для вашей операционной системы или вы можете получить выполняемую версию для Windows (проще).

Windows Vista/7 может попробовать сделать обновление, чтобы найти правильные драйверы, но рекомендуется установить драйверы FTDI для повышения производительности.

Драйверы VCP установят com-порт на вашем компьютере для BIGTREETECH Gen v1.0, вы можете проверить, какой номер порта был предоставлен, зайдите в ваш Менеджер устройств и нажмите на порты (COM & LPT) найдите что-то с надписью «USB Последовательный порт (COM3)», где COM3 Вам присваивается номер порта (будет варьироваться от ПК к ПК).

Запомните этот номер, так как вы будете использовать его позже при настройке другого программного обеспечения.

2. Установите Arduino IDE-Загрузите и извлеките Arduino IDE.

3. Получите прошивку-в то время как вы можете использовать большинство прошивок там, мы будем использовать Marlin в качестве примера. Загрузите и извлеките Marlin или любые другие вилки прошивки, которые вам нравятся/нужны.

4. Загрузка прошивки-запуск Arduino IDE (arduino.exe). Выберите вашу плату-нажмите на инструменты-> Плата-> Arduino Mega 2560, выберите последовательный порт-нажмите на инструменты-> последовательный порт-> (выберите Ваш com-порт для X3 USB, вы можете проверить это в менеджере устройств) на Arduino нажмите файл --> Открыть -- затем укажите Марлин загрузки и выберите Marlin. pde. Когда Marlin загружен в окно IDE, нажмите на закладку с надписью «configation. h». Это основные записи, которые вам нужно изменить, чтобы получить x3.

# Define BAUDRATE 250000/это отлично подойдет для MKS Gen

# Define материнская плата 33/33 для RAMPS, который MKS GEN совместим с материнской платой 34

# Define TEMP_SENSOR_0 3/если у вас NTC 100 K

# Определить TEMP_SENSOR_1 0

# Определить TEMP_SENSOR_2 0

# Define TEMP_SENSOR_BED 3/если у вас есть NTC 100 K, эти записи являются единственными, которые вам нужны только для запуска BIGTREETECH Gen v1.0. Как только вы получите его для загрузки, вы можете проверить большинство функций платы. Вам нужно будет подправить настройки файла конфигурации для вашего принтера.

5. Загрузите (или скомпилируйте для тестирования) Marlin-пока еще на окно Arduino

Нажмите на треугольник внутри круга, чтобы сделать тестовую сборку, это гарантирует, что прошивка не содержит ошибок (вы можете это пропускать)

Нажмите на стрелку, указывающую вправо внутри квадратной рамки, чтобы загрузить прошивку на плату. Если все будет хорошо, вы увидите сообщение «Готово Uploading» в нижней части окна Arduino.

1 х Gen V1.0 материнская плата

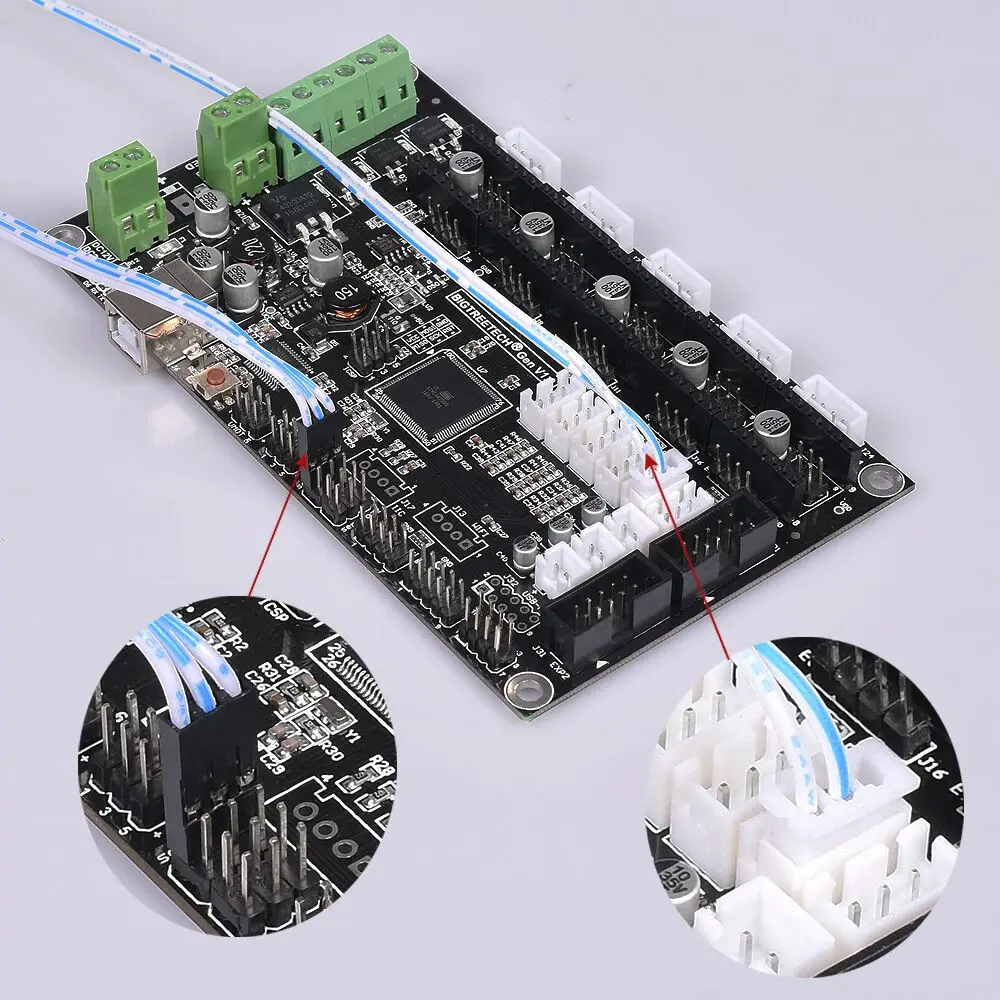

BIGTREETECH GEN V1.0 подключается к BL Touch

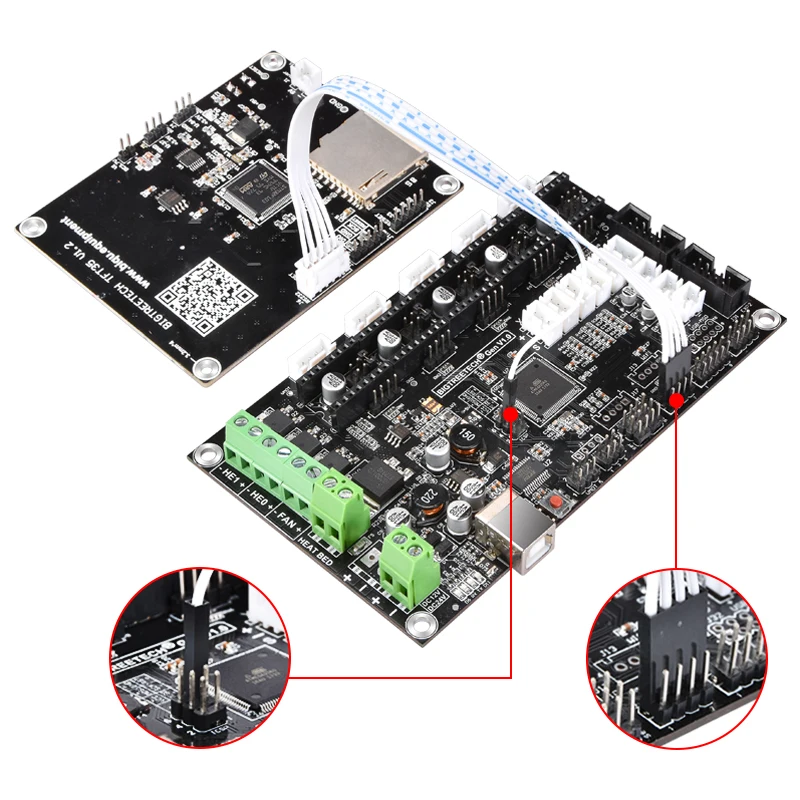

BIGTREETECH GEN V1.0 подключается к TFT3.5

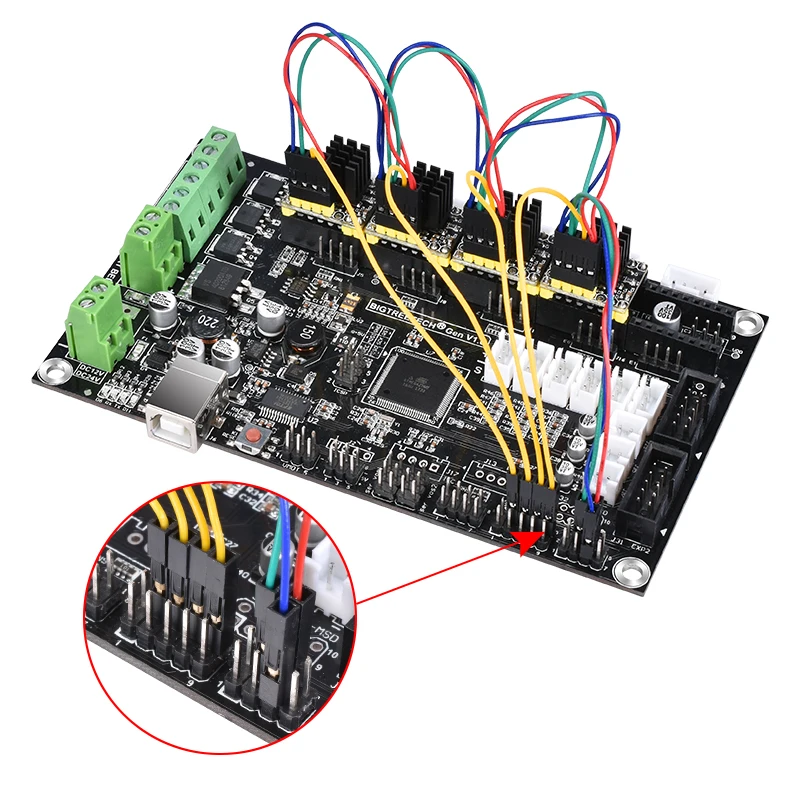

BIGTREETECH GEN V1.0 подключается к драйверам
