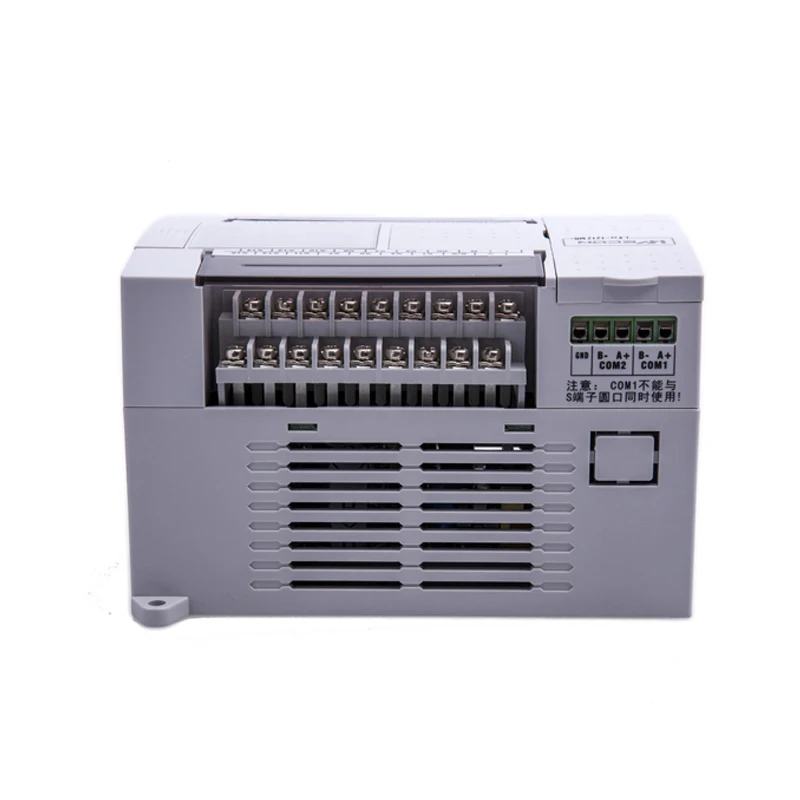

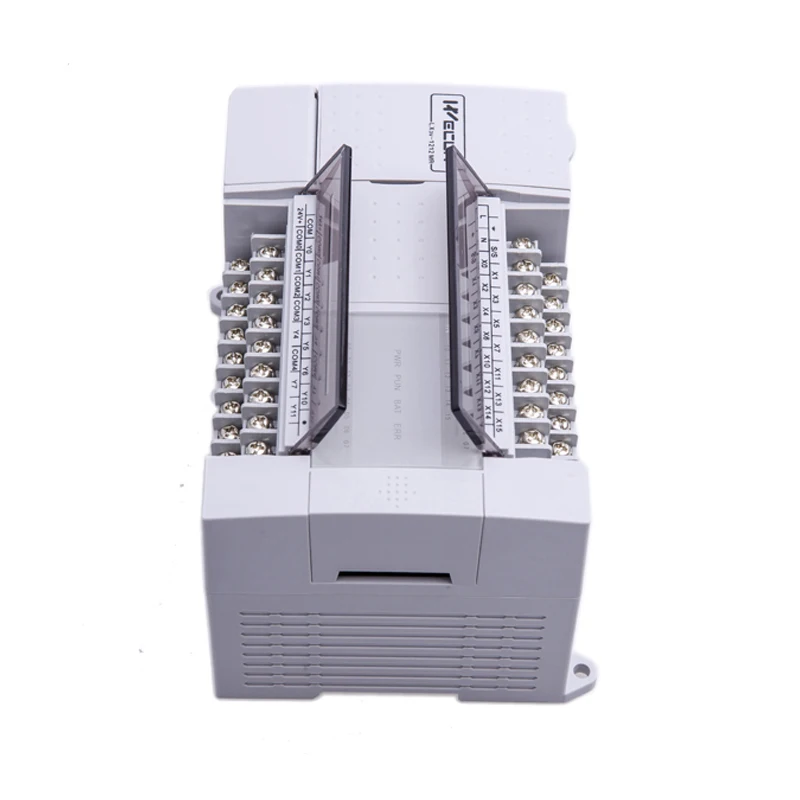

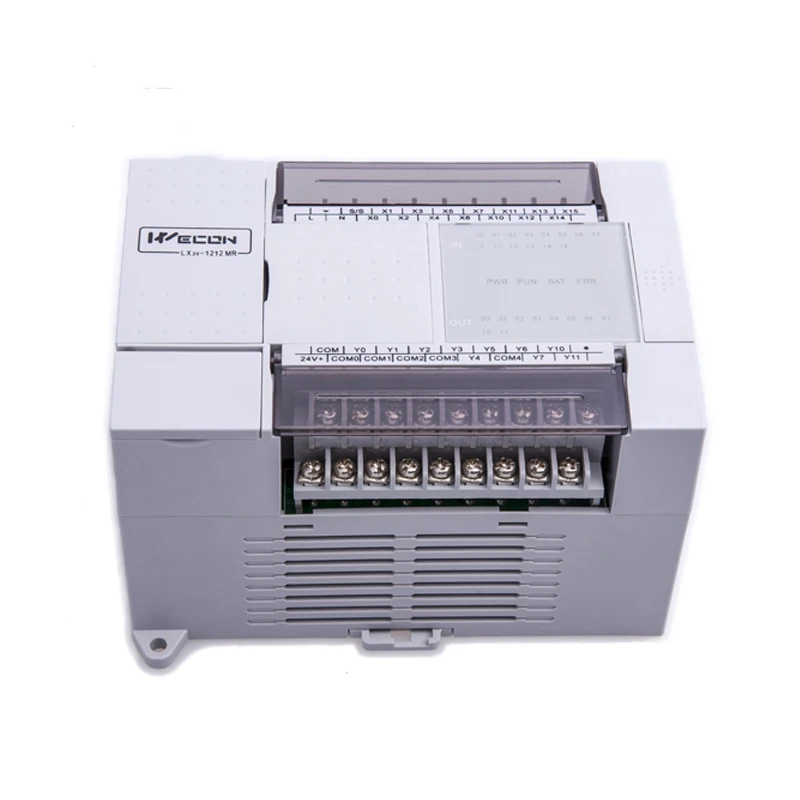

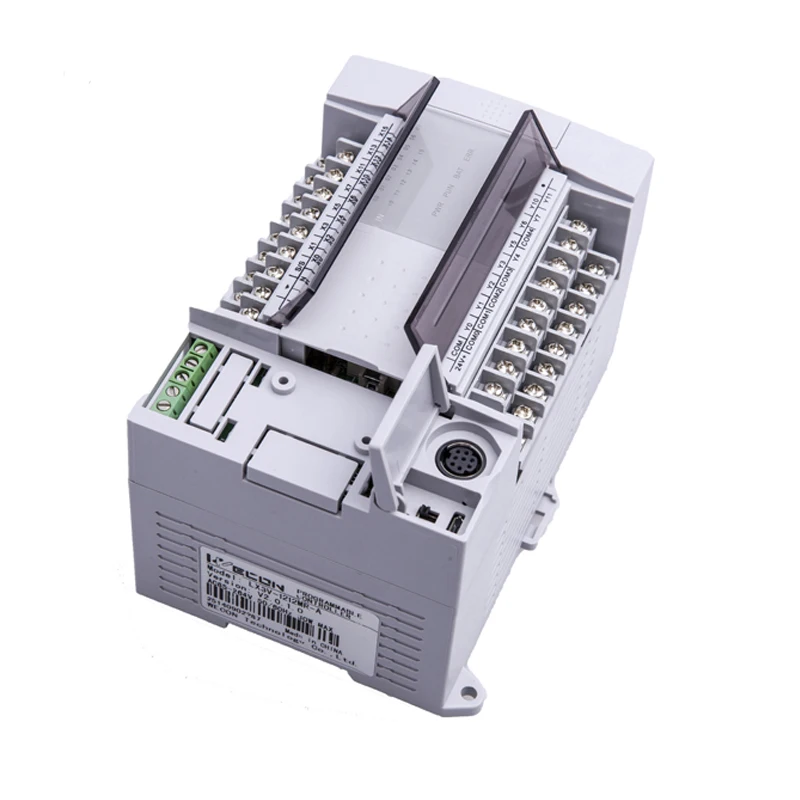

Wecon LX3V-1212MT-D 24-точечный контроллер plc с 2-канальным высоким импульсным выходом

Особенности

Описание продукта:

Программное обеспечение для программирования

Разработчик GX и GX Works2 доступны. Полностью бесплатное программное обеспечение для программирования: Wecon PLC Editor, пожизненное бесплатное программное обеспечение и техническая поддержка

Программа безопасности

Шифрование режима ядра для загрузки, загрузки и открытия программы PLC

Автономный мини-интерфейс USB

Автономный мини-интерфейс USB для загрузки и загрузки программы PLC, также онлайн-мониторинг включен. Вы можете сделать что угодно с ПЛК без разъединения связи.

Программирование Язык

Лестница и руководство список поддержки,

Связь протокол

Поддержка Modbus RTU и Modbus ASCII, протокол связи совместим с Mitsubishi FX1N, FX2N. Вы можете выбрать протокол Mitsubishi для связи с Wecon PLC

Модуль расширения

Различные модули расширения для расширения функции PLC. Как преобразование AD/DA, измерение температуры, взвешивание и т. Д.

Предмет

1212MT4H-D

1412MT4H-D

1616MT4H-D

2416MT4H-D

2424MT4H-D

3624MT4H-D

Общие характеристики

PLC режим работы

Сканирования Круглый/прерывания

Программирование Язык

Список инструкции/лестница

Инструкции

Основные инструкции по уходу за изделием 27

Прикладная Инструкция: 136 + 2 (2 инструкции отличаются от Mitsubishi)

Управление Скорость

Основные инструкции по уходу за изделием 0.06us

Прикладная Инструкция: 1 ~ 10US

Память программы

Встроенная флэш-память

Программа Ёмкость

16к шаги

Программное обеспечение для программирования

Wecon PLC редактор

Securitysettings

Загрузить/Скачать/пароль программы

Кабель для программирования

Мини-usb/USB SC09-FX USB к RS422 / Mitsubishi RS232 Кабель для программирования

Цифровые фильтрации

Да, для всех входных терминалов

В режиме реального времени

Да (требуется батарея)

Высокая Скорость импульсный Выход

4 точки (200K * 2 + 100K * 2), Y1,Y2,Y3,Y4

Высокая Скорость прерывания

6 точек

Прерывания таймера

3-х уровневый

Питание Выход

----

Связь протокол

Протокол Wecon PLC/Mitsubishi FX2N без протокола/Modbus RTU

Сертификат

В Китае (стандарты CE, FCC, аддитивного цветового пространства

Действий индикатор

Светодиодный индикатор

Защита окружающей среды Технические характеристики

Операционной Температура

0 ~ 55

Для хранения Температура

-20 ~ 70

Рабочая влажность:

35 ~ 85% относительной влажности (без конденсата)

Ударопрочность

147 м/с², 4 раза в X, Y, Z в каждом направлении

Операционной Защита окружающей среды

Нет коррозионных газов или слишком много пыли

Вход/Выход Технические характеристики

Количество точек ввода/вывода

12/12

14/12

16/16

24/16

24/24

36/24

Расширенные точки ввода/вывода

Максимальный вход: 256 точек, Максимальный выход: 256 точек

Номинальная Вход Напряжение

Постоянный ток 24 В ± 10%

Применяется Напряжение диапазон

DC 5 ~ 30 в

Выход Тип

Транзистор

Метод изоляции

Оптической связи изоляции

Макс. Нагрузка

0.5A / point, 0.8A / COM порт, 0.3A/ HSPO точка

Время отклика ВКЛ/ВЫКЛ

<0,2 мс/точка, <5us/ HSPO точка

Питание Технические характеристики

Мощность потребления

<35 Вт

<35 Вт

<35 Вт

<35 Вт

<35 Вт

<35 Вт

Номинальная Мощность

----

Напряжение диапазон

DC 24V

Мощность времени простоя

<10 мс

Мощность предохранитель

250V/1A

250V/1A

250V/3.15A

250V/3.15A

250V/3.15A

250V/3.15A

Пусковой ток

<15A 1 мс (постоянный ток 24 В)

Винт терминал

M3

Зарегистрировать Технические характеристики

Входной регистр (X)

X0 ~ X377 (октал)

Выходной регистр (Y)

Y0 ~ Y377 (октальный)

Промежуточный регистр (м)

M0 ~ M3071, M8000 ~ M8255 (система защищены)

Государственный регистр (ы)

S0 ~ S999

Регистрация даты (D)

D0 ~ D7999 , D8000 ~ D8255 (система защищены)

Индексированный регистр (V)

V0 ~ V7

Индексированный регистр (Z)

Z0 ~ Z7

Задержка съемки таймером (T)

100ms

T0 ~ T199, T250 ~ T255 (накопленный)

10 мс

T200 ~ t245

1 мс

T246 ~ T249 (накопленный)

Счётчиком (C)

16bit плюс

C0 ~ C199

32bit плюс-минус

C200 ~ C234

32bit высокое Скорость

C235 ~ C255

Защелкивается регистр

Диапазон

Интерфейс Технические характеристики

COM Порты и разъёмы

COM1: RS422/ RS485, COM2:RS485

USB Интерфейс

Загрузка/мониторинг/онлайн-правка

Раздвижная селфи-Интерфейс

Ethernet / RS485 / CAN

Bd-панель слот

Для Wecon LX3V серии BD доска

Модульном слоте для

Для модуля расширения серии Wecon LX3V

Внешний вид спецификации

Оболочки Материал

АБС-пластик

Размер L * W * H (мм)

136*107*87

136*107*87

175*107*87

175*107*87

221*107*87

221*107*87

Посылка L * W * H (мм)

147*112*90

147*112*90

186*112*90

186*112*90

235*112*90

235*112*90

Вес нетто (г)

520

520

742

742

920

920

Вес брутто (г)

600

600

839

839

1061

1061

Bd-панель

Описание продукта:

LX3V-2AD2DA-BD

2 Каналы аналоговый вход (4 ~ 20 мА),2 канала аналогового выхода (4 ~ 20 мА)

LX3V-2ADV2DAV-BD

2 Каналы аналоговый вход (-10 ~ 10 В),2 канала аналогового выхода (-10 ~ 10 В)

LX3V-2TC2DA-BD

2 канала теплового сопротивления, 2 канала аналогового выхода (4 ~ 20 мА)

LX3V-2PT2DA-BD

2 канала ввода термопары, 2 канала аналогового выхода (4 ~ 20 мА)

LX3V-4ADI-BD

4 Каналы аналоговый вход (4 ~ 20mA)

LX3V-4ADV-BD

4 Каналы аналоговый вход (-10 ~ 10 В)

LX3V-2RS485-BD

Расширенный COM порт (RS485)

LWecon LX3V PLC модуля

Модуль

Описание продукта:

Модуль

Описание продукта:

LX3V-16EX

16 входных терминалов (X)

LX3V-4AD

4 Каналы аналоговый вход

LX3V-16EYR

16 релейных выходных терминалов (Y)

LX3V-4DA

4 канала с аналоговым выходом

LX3V-16EYT

16 выходных терминалов транзисторов (Y)

LX3V-4PT

4 канала регулятор температуры с термопарным входом

LX3V-1WT

1 канал взвешивания сигнала вход

LX3V-4TC

4 канала теплового сопротивления вход

LX3V-2WT

2 канала взвешивания сигнала вход

LX3V-4LTC

4 канала теплового сопротивления вход (PID)
