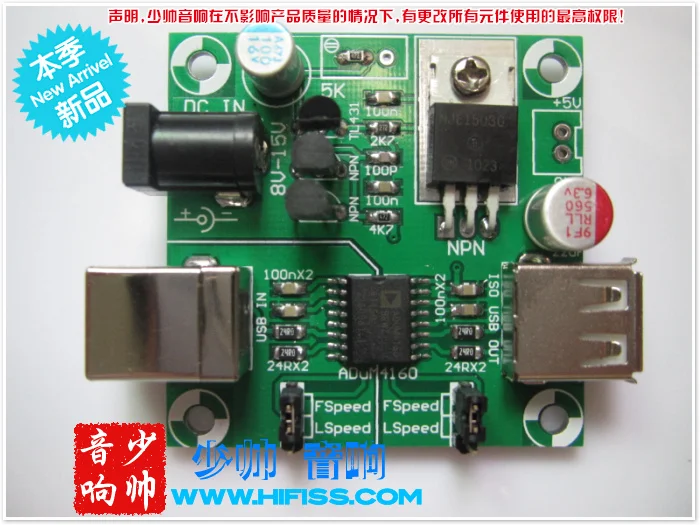

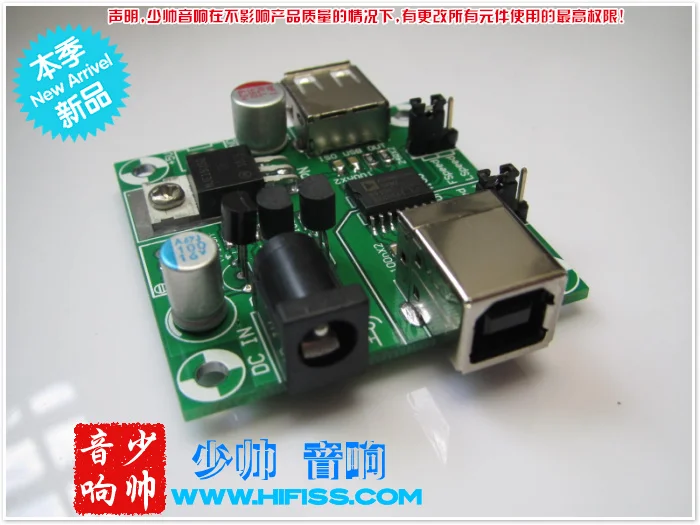

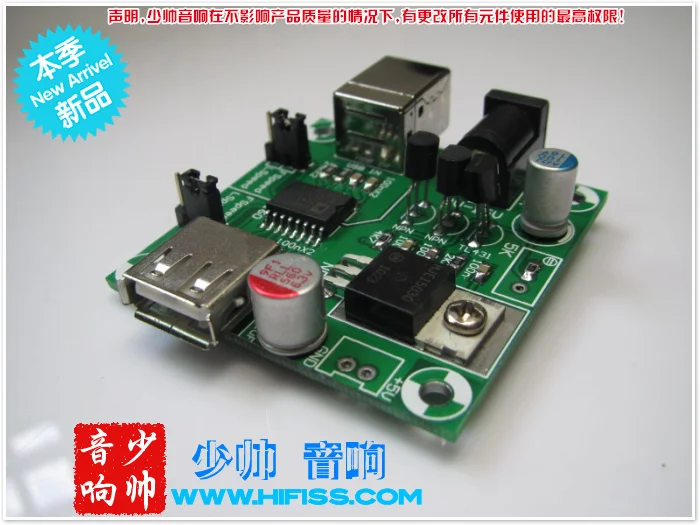

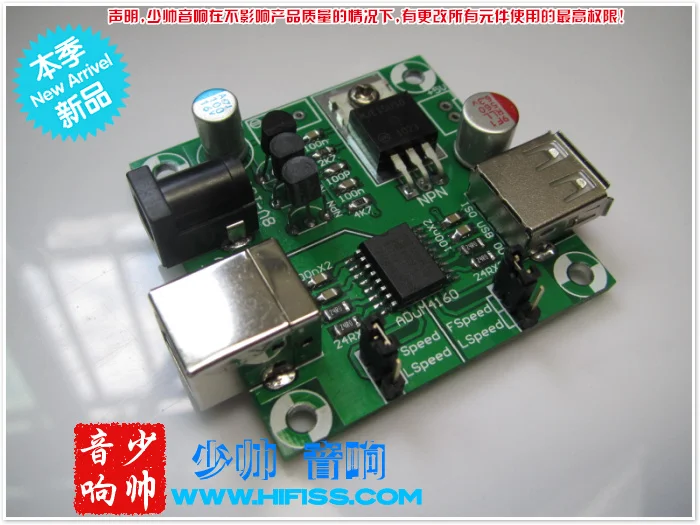

Плата изоляции USB порта, с использованием последней версии ADI

USB защитное устройство ADUM4160 защищает компьютер

Usb-порт безопасности!

Испытательное Оборудование

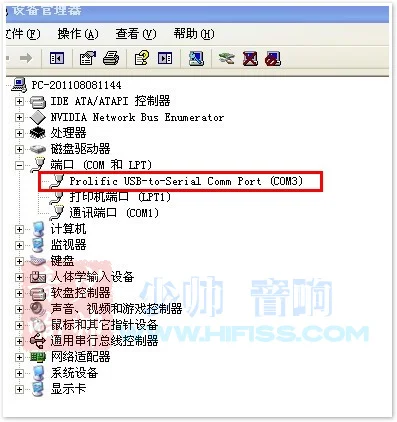

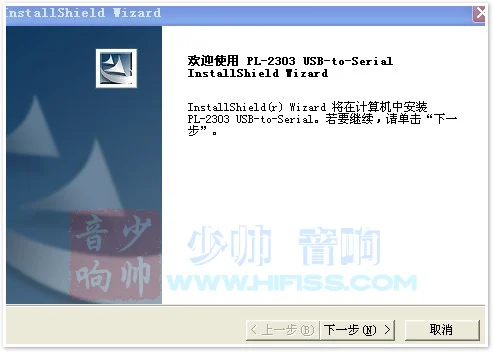

USB-232Нормальная работа. Фактическое измерение

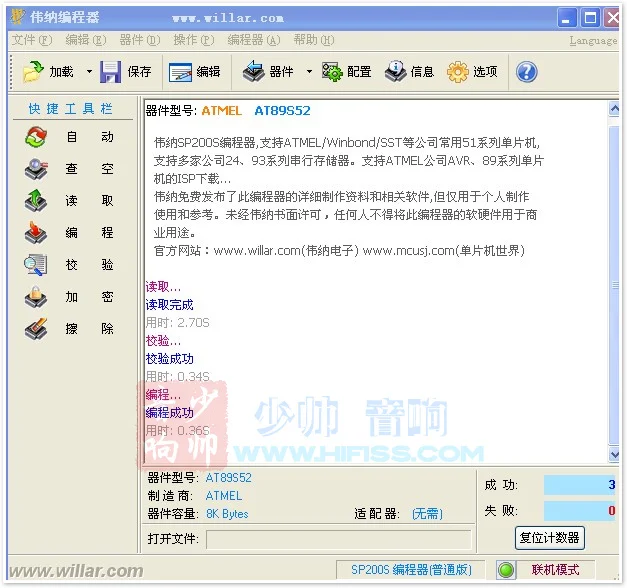

ПрограммистФактическое измерение

Введение

I. Необходимость изоляции USB

В качестве стандартного интерфейса USB адаптируется к различным системным платформам и подключается к различным устройствам. Он очень прост в эксплуатации и может поставить питание снаружи. Однако USB также имеет свои недостатки. Периферийные устройства должны быть расположены вместе с хостом для работы. Хост-компьютеры, как правило, компьютеры, больше настольных компьютеров. В этот чехол, USB кабель, как правило, связанные с Шкаф Провод заземления, это может привести к скрытые опасности в использовании.

Кроме того, во многих случаях потребность в usb-сигналах и компьютерах изолирована.

• При отладке монтажных плат с высоким напряжением отладчик или даже usb-порт компьютера будут сгореть из-за ошибок в дизайне или эксплуатации.
• Для некоторых аудиосигнальных схем, если GND компьютера не чист и существует беспорядок, это будет мешать качеству звука сигнала.
• Для некоторых приложений с длинными usb-соединениями существует разница в давлении между GND компьютера и GND целевой платы, что приводит к циркуляции земли.

Чтобы обеспечить безопасность и нормальную работу системы, нам нужно изолировать usb-сигнал.

Введение ADUM4160

ADuM4160-это изолятор usb-порта, основанный на технологии iCoupler компании ADI. Он сочетает в себе высокоскоростную технологию CMOS с одноступенчатой технологией воздушного трансформатора, обеспечивает отличную производительность и легко интегрируется с низкоскоростными и высокоскоростными usb-совместимыми периферийными устройствами.

ADuM4160 сочетает в себе технологию iCoupler, основанную на обнаружении краев, с внутренней логикой, чтобы реализовать прозрачный, простой в настройке изолятор восходящего порта. Изоляция восходящих портов имеет много преимуществ, таких как простая схема, управление питанием и надежная работа.

Задержка распространения этого изолятора сопоставима со стандартными концентраторами и кабелями. Это может быть питание от 3,0 V до 5,5 V напряжение источника питания на обоих концах, и может внутренне регулировки напряжения до уровня сигнала, таким образом, работает с v-образным вырезом._{Автобус}Прямое соединение. ADuM4160 изолирует сопротивление подтягивания, чтобы периферийные устройства могли контролировать время подключения. Устройство потребляет очень низкий ток в режиме ожидания, поэтому его не нужно подвешивать.

Применение

• Периферийная изоляция USB
• Изолированный usb-хаб
• Ретранслятор

3. Функция изоляции платы

Обычно промышленные usb-изоляционные устройства, многие из которых используют USB для передачи сигналов из других протоколов, затем изолируют, а затем преобразуют в usb-сигналы, составляют сотни юаней. С последним ADUM4160, он может удовлетворить требования многих ситуаций и снизить стоимость. Компьютерная сторона разделительной платы питается от usb-порта компьютера, а Выходная сторона может питаться от мощности целевой платы к интерфейсу USB. На плате также есть интерфейс ввода питания.5VDC на плате-это точный эталонный линейный Регулируемый источник питания с напряжением> 1A, который намного больше, чем стандартный порт USB или общий выходной ток DC-DC. Usb-устройства без интерфейса постоянного тока могут быть модернизированы одновременно.

В частности:

Поскольку скорость USB, поддерживаемая изоляционным чипом, является низкой скоростью и полной скоростью, ее нельзя использовать в качестве высокоскоростной USB 2,0, поэтому, пожалуйста, обратите внимание на требования к использованию.

Испытательное оборудование:

От USB до 232;

U-диск, цифровая камера и другое оборудование для хранения большой емкости;

STM32, J-LINK для отладки рук;

USBasp для отладки AVR;

ICD2 для отладки изображений;

Miniwiggler для отладки Infineon;

Ti DSP отладка XDS100 и так далее.
