Во-первых, Обзор продукта:

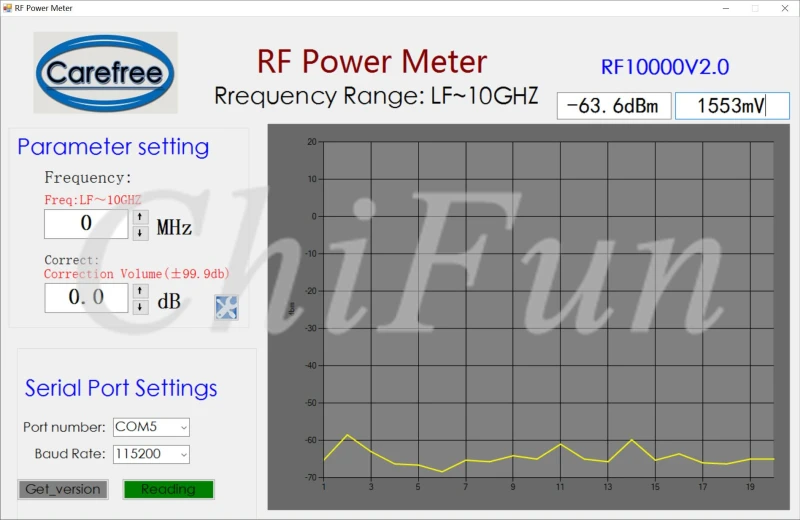

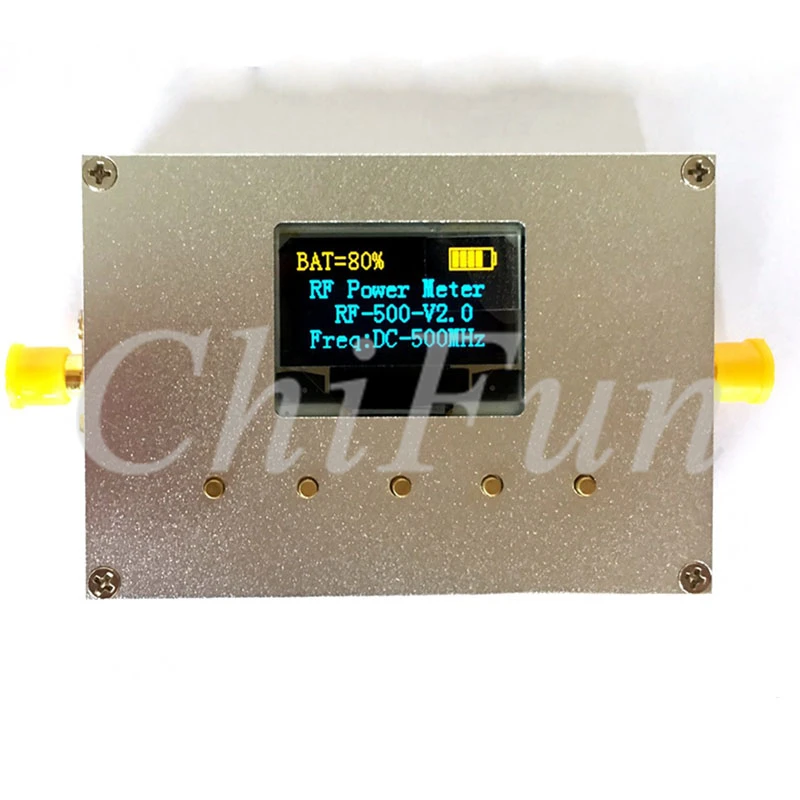

Серия RF-Power-Meter-V2.0-это высокопроизводительный, недорогой портативный и простой измеритель мощности RF. Серия состоит из 3 серий, RF500V2.0 (500 МГц), RF3000V2.0 (3 ГГц), RF10000 (10 ГГц), оснащена 0,96 дюймовым 128x64 пиксельным oled-дисплеем и литиевой батареей 500 мАч, обеспечение питания 5 В и зарядка через micro-USB. Простой и простой в использовании, компактный, удобный в переноске, стабильный в производительности, высокая точность, заданное смещение, широкий динамический диапазон и быстрая скорость измерения. Программное обеспечение, связанное с этим счетчиком мощности, позволяет пользователю настроить измеритель мощности на стороне ПК и сделать запись данных (с кривым дисплеем) и поделиться простым.

Во-вторых, применение продукта:

● Калибровка радиочастотных приборов; ● Обнаружение и техническое обслуживание радиочастотного оборудования; ● Измерение постоянного волнового соотношения радиочастотной цепи (отзывы о слое); ● Измерение возвратной потери радиочастотных цепей; ● Обнаружение помех между устройствами беспроводной связи; ● RSSI (индикация силы полученного сигнала) и обнаружение уровня мощности передачи; ● Оценка производительности шаг аттенюаторов; ● Усиление усилителя и Измерение затухания сети; ● Измерение мощности вперед и отраженной мощности в направленном муфте; ● Измерение мощности GSM сигналов с использованием GMSK модуляции *;

В-третьих, технические показатели продукта:

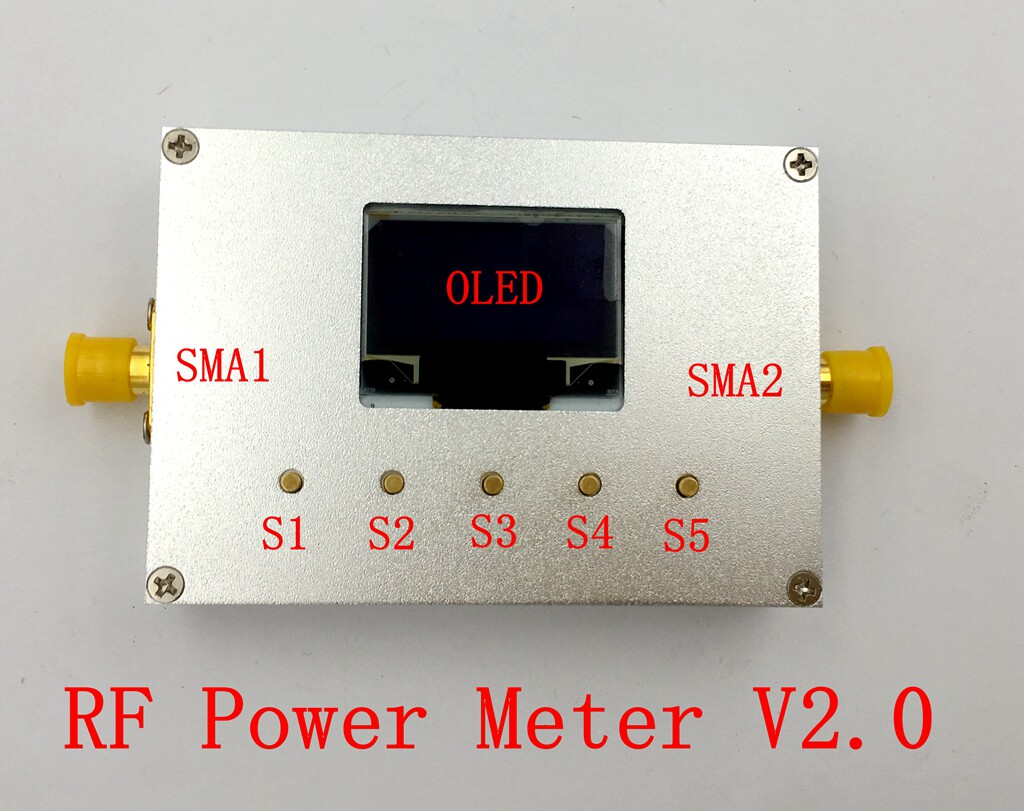

1. Диапазон измерения мощности-60 ~ 0dbm 2, приборы для измерения мощности разрешение ± 0,1 дБм 3, диапазон измерения частоты 100 кГц-10 ГГц 4, входное сопротивление 50Ω 5, динамический диапазон> 90 дБ 6, рабочее напряжение 5VDC (питание от micro-USB) 7, рабочий ток <50 мА 8. Емкость литиевой батареи: 500 мАч 9, ток зарядки: 500 мА 10, Размер 68*48*18 мм (Длина X Ширина X высота) 1. Источник питания: подключите источник питания (источник сигнала, компьютер, зарядное устройство и т. д.) через micro-USB.2, выключатель питания: рядом с USB, переключатель влево, чтобы включить питание, поверните направо, чтобы выключить.3. Вход: Подключение радиочастотного сигнала через интерфейс SMA1, SMA2-это выходное напряжение обнаружения для вторичного развития.4. После включения нажмите кнопку «OK S3» для инициализации счетчика мощности.5. Нажмите кнопку S1, чтобы изменить положение курсора (сдвиг влево)Нажмите кнопку S5, чтобы изменить положение курсора (сдвиг вправо)Нажмите S2 для изменения данных позиции курсора плюсНажмите кнопку S4, чтобы изменить данные позиции курсора минусПосле входа в систему курсор указывает выбранную цифру. В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсор находится на последней цифре (или первой цифре) выбранного элемента, нажмите правую кнопку (или левую кнопку), чтобы переключить выбранный элемент. Когда параметры установлены, нажмите среднюю кнопку OK, чтобы сделать настройки эффектными.Примечание: Для получения подробной информации о том, как использовать измеритель мощности для подключения компьютера к программному обеспечению хост-компьютера, пожалуйста, обратитесь к инструкции по использованию хост-компьютера.Смещение: обеспечивает выбор смещения для «положительных» и «отрицательных» символов.Вот три общих сценария, где требуются предустановленные смещения:1 сигнал слишком большой, добавьте аттенюатор между источником сигнала и счетчиком мощности, смещение настроено на ослабление аттенюатора, символ «положительный» 2 сигнала слишком мал, добавьте усилитель между источником сигнала и счетчиком мощности, Частичная Настройка настроена на усиление усилителя. Символ «отрицательный» 3 сигнал имеет потерю (затухание) между источником сигнала и счетчиком мощности, и смещение устанавливается на затухание сигнала, И знак «положительный».
