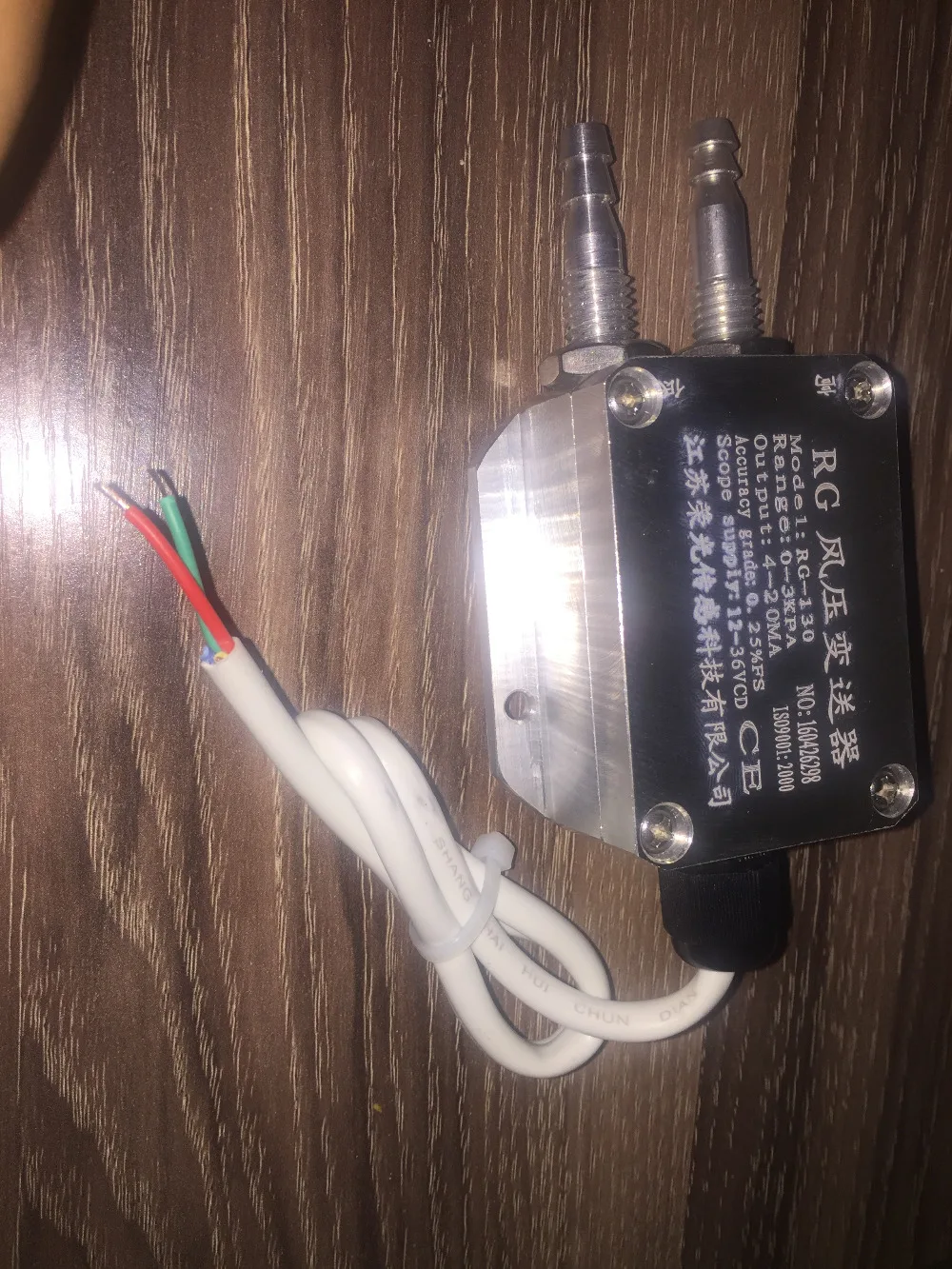

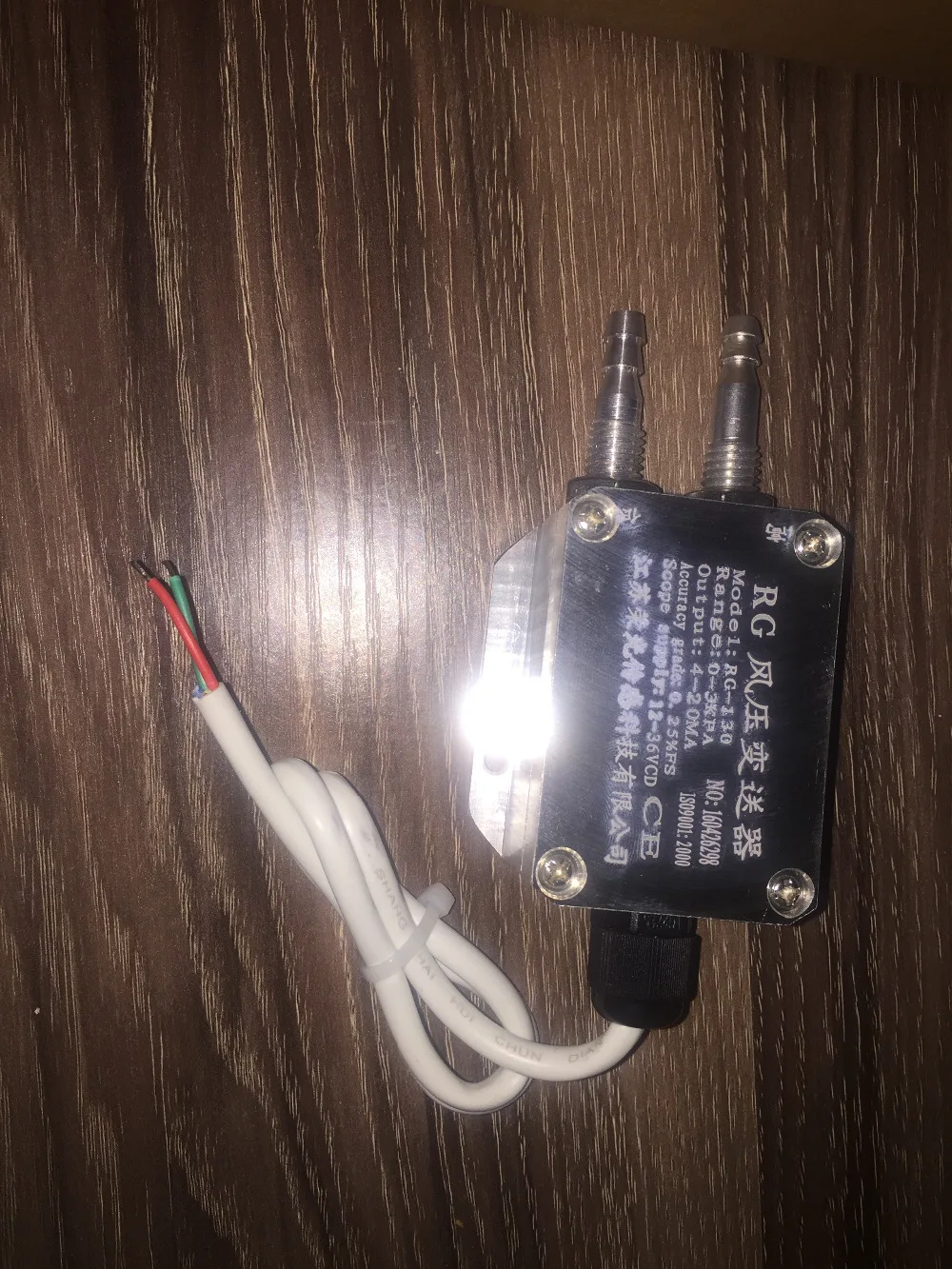

Дифференциальный датчик давления 4 20 мА двухпроводной выходной вентилятор

Дифференциальный датчик давления 4 20 мА двухпроводной выходной вентилятор

Привет, если вам нужны 3-провод Выходная мощность 0-5V/для детей от 1 года до 5 лет V /0-10V просьа связаться с нами!

Если вам нужен другой цветПожалуйста, свяжитесь с нами!


I. Обзор

Датчики давления высокая чувствительность, высокая точность, сильная защита от перегрузки. Импортные производители сенсоров, высокоинтегрированная схема датчика и усилителя, краска для поверхности корпуса из литого под давлением алюминиевого сплава, необходимость настройки нулевого контура и усиления; Способность анти-помех, кислота, долгосрочная Стабильная и надежная.

Во-вторых, принцип

Выбор импортного чипа давления передатчика, чувствительных компонентов с использованием диффузионного или ионного процесса имплантации для формирования резистора и подключения к мосту Wheatstone, использование технологии микро-обработки в электрическом мосту чувствительной к давлению диафрагмы. Когда давление на диафрагму, значение сопротивления изменяется и генерирует линейный выходной сигнал, пропорционально приложенному давлению. Мы добавляем источник питания постоянного тока в мост Wheatstone, он будет производить выходной сигнал напряжения постоянного тока. После двух конверсионных линий, два провода 4 ~ 20 мА выход.

Три функции

Хорошая стабильность, полномасштабная, долгосрочная стабильность нуля до 0.2% FS/год. Диапазон компенсированных температур 0 ~ 50. Дрейф температуры составляет менее 0.2% FS, весь диапазон рабочих температур менее 0.5% FS.

Имеющий обратную защиту, ограничительный ток цепи защиты, при установке положительного и отрицательного обратного не повреждает передатчик, ненормальный

Передатчик автоматически ограничит поток менее чем в 35 мА.

Твердотельная структура, без движущихся частей, высокая надежность, длительный срок службы

От давления до воды масло может быть очень точным измерением, не зависит от качества измеряемого среднего размера.

Простая установка, простая конструкция, экономичная и долговечная.

RG-130-type передатчик давления выбор импортных высокоточных, высокостабильных чипов датчика, использование уникальной технологии изоляции напряжения, точная компенсация температуры и высокая стабильность процесса усиления, измеренный сигнал среднего давления преобразуется в 4 ~ 20mADC, 0 ~ 10mADC или 0 ~ 5VDC стандартный сигнал выхода. Датчики высокого качества, превосходная технология упаковки и улучшение процесса сборки, чтобы обеспечить отличное качество и лучшую производительность.

Применение: широко используется в медицинских, чистых помещениях, котлах, пылесборнике, пылесборнике, электростанциях, кондиционировании воздуха и других измерениях давления окружающей среды.

Измерительная среда: диапазон измерения некоррозионного газа:

Манометр-100 ~ 0 ~ 100 кПа дифференциальное давление 0 ~ 0,2 ~ 100 кПа

Точность измерения: 0.2% FS 0.5% FS выходной сигнал: 4 ~ 20mADC 0 ~ 5VDC 0-10VDC

Источник питания: 12-36VDC типичный 24VDC

Температура окружающей среды: -20 ~ 80 ℃ влажность: ≤ 85% RH

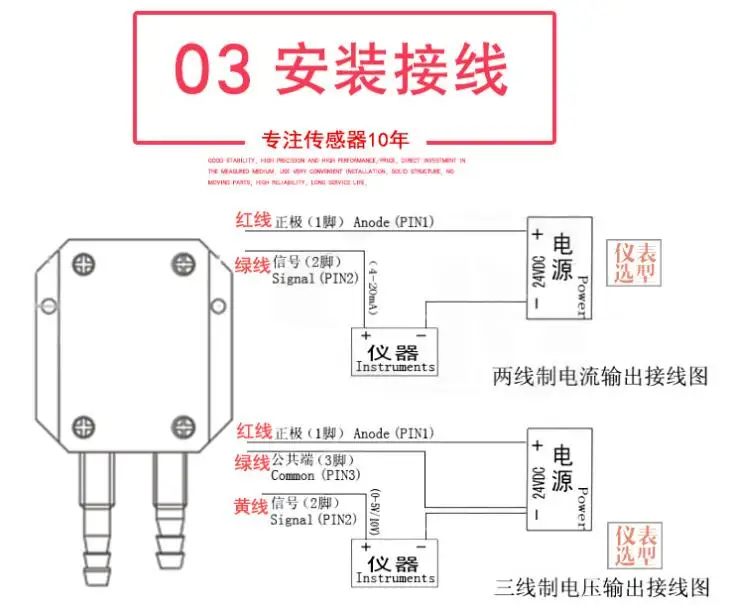

Двухпроводная 4-20 мА проводка: красная мощность зеленый выход трехпроводная проводка: красная мощность зеленый отрицательный желтый выход

Подключение к процессу: pagпагода (отверстие Ф3 мм)

Передатчик давления выбор импортного чипа давления, использование диффузии или ионного имплантации чувствительных компонентов, таких как формирование сопротивления и

Соединенный в мост Wheatstone, использование технологии микро-обработки на мосту для формирования чувствительной к давлению диафрагмы. В тех случаях, когда давление эффект

На диафрагме значение сопротивления изменяется и производит линейный выходной сигнал, пропорциональный применяемому давлению

Когда мы добавляем источник питания постоянного тока к мосту Wheatstone, мы генерируем сигнал напряжения постоянного тока. После того, как два

Линия преобразования времени, для достижения двухпроводного выхода 4-20 мА.

Стабильность, полная, нулевая-долгосрочная стабильность до 0 2% FS/год. В диапазоне температур компенсации 0 - 50 ℃

Температурный дрейф ниже 0.2% FS. Менее 0.5% FS по всему допустимому диапазону рабочих температур.

С обратной защитой, защитой от тока, установка не будет повреждена, когда положительный и отрицательный анти-передатчик, ненормальный

Передатчик автоматически ограничит поток в пределах 35 мА.

Прочная конструкция, без движущихся частей, высокая надежность, длительный срок службы

Простая установка, простая конструкция, экономичная и долговечная.
