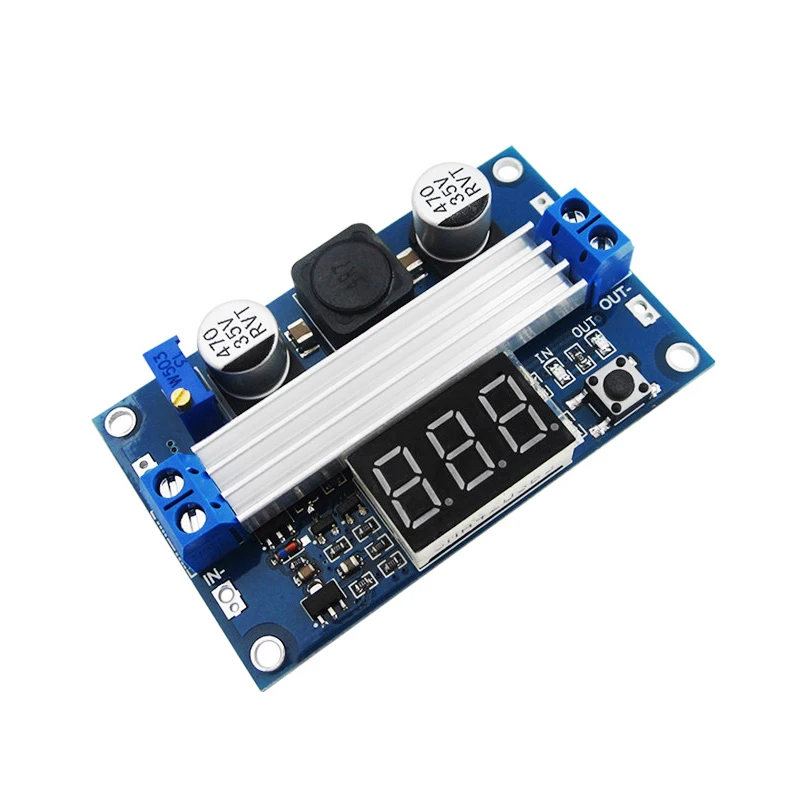

Повышающий Модуль-преобразователь Регулируемый источник питания 100 Вт от 3 до 35 В

Повышающий Модуль-преобразователь Регулируемый источник питания 100 Вт от 3 до 35 В

Описание продукта: Модуль boost использует усовершенствованный микроконтроллер и контроллер boost в США, он устраняет необходимость в резисторе чувствительности тока, используя силовой mosfet \'s on-resistance, тем самым увеличивая эффективность, до 96.4%. Импортный высокомощный низкостойкий МОС транзистор, тяжелый ток и высокая эффективность schottky, более широкие и толстые следы PCB, является гарантией высокой мощности и низкой температуры. Когда входное и выходное напряжение больше 20 в, модуль до 128 Вт выходной мощности. Особенности:

• 1. Светодиодный индикатор питания.
• 2. Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные состояния могут быть запоминаны, не потеряны, даже если poweris отключен. (Бортовой светодиодный индикатор «IN» включен, значение входного напряжения в трубке nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).
• 3. Специальный запуск, функция калибровки вольтметра, никогда не будет существовать неточности вольтметра!

• (1) шаги калибровки выходного напряжения
• Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.
• Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.
• Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.
• (2) шаги калибровки входного напряжения
• Шаг 1, Отрегулируйте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

• 1. Диапазон входного напряжения: 3 ~ 35 В постоянного тока (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)
• 2. Входной ток: 9A (макс.)
• 3. Диапазон изменения выходного напряжения: 3,5 ~ 35VDC (пожалуйста, чтобы гарантировать, что выходное напряжение выше на входное напряжение)
• 4. Выходной ток: 6А (макс.)
• 5. Выходная мощность: 75 Вт (при входном и выходном напряжении более 20 в до 128 Вт)
• 6. Эффективность преобразования: 96.4% (макс.)
• 7. Вольтметр Диапазон: от 4 до 40V, могут возникать расхождения на 0,1 V
• 8. Защита от короткого замыкания: Да (предельный ток 14A). (Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включить во-первых, И затем получить доступ к нагрузке).
• 9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
• 10. Д x Ш x В = 67*43*12 мм

• 1. DIY Регулируемый источник питания, 5 В вход может быть выходным 5-35 В регулируемым.
• 2. Источник питания для вашего электронного оборудования. К примеру, 3,7 V литиевая boost на 5V для мобильных устройств; 7,4 V или 12V boost к ноутбуку источника питания to 19V.
• 3. Как источник питания транспортного средства для вашего ноутбука, КПК или различные цифровые продукты питания.

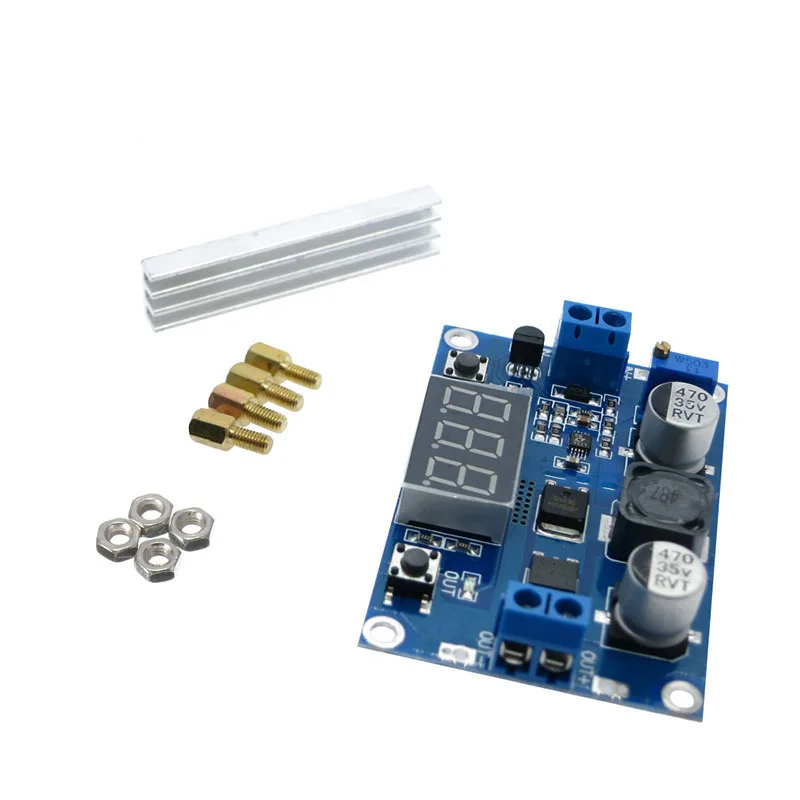

• Повышающий Модуль бустера: 1 шт.
