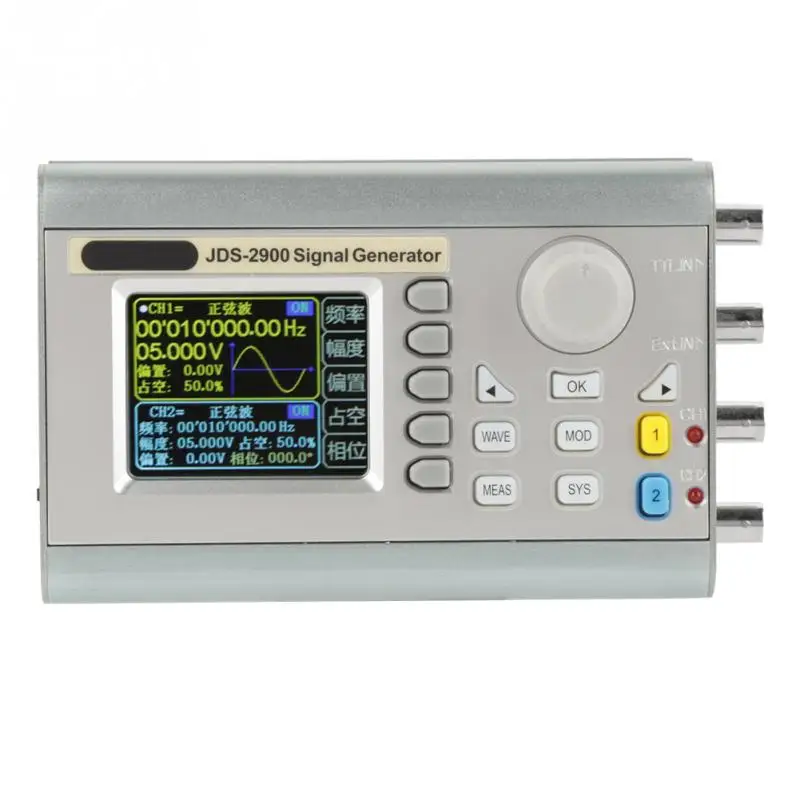

Счетчик генератора сигналов JDS2900 DDS цифровое управление синусоидальный сигнал
4 598,27 - 5 565,06 руб.
Новое поступление

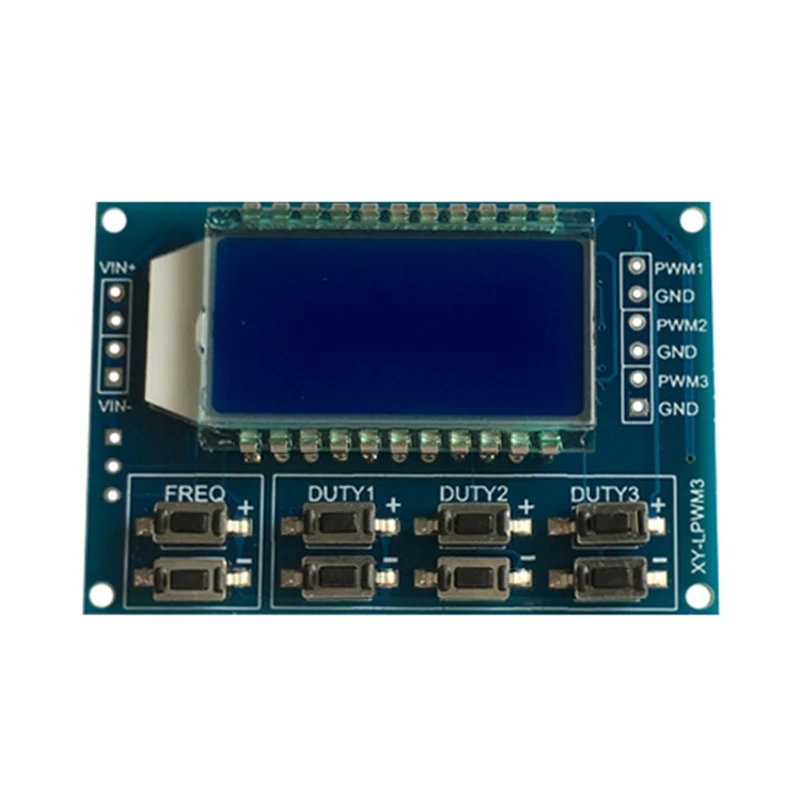

Генератор сигналов ШИМ импульсный Частотный Настраиваемый Модуль рабочего
267,30 руб.
Прецизионный Портативный многофункциональный отростчатый калибратор 4 20мА 0 10 в
9 975,85 руб.

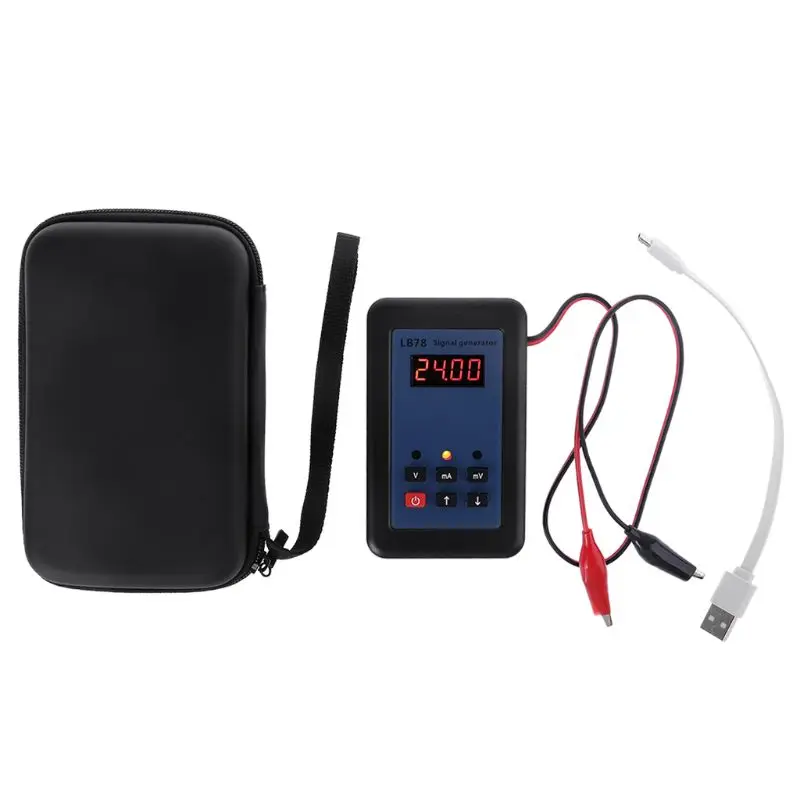

Калибровщик источника сигнала 4 20 мА/0 10 В/мВ|Генераторы сигнала| |
2 819,80 руб.

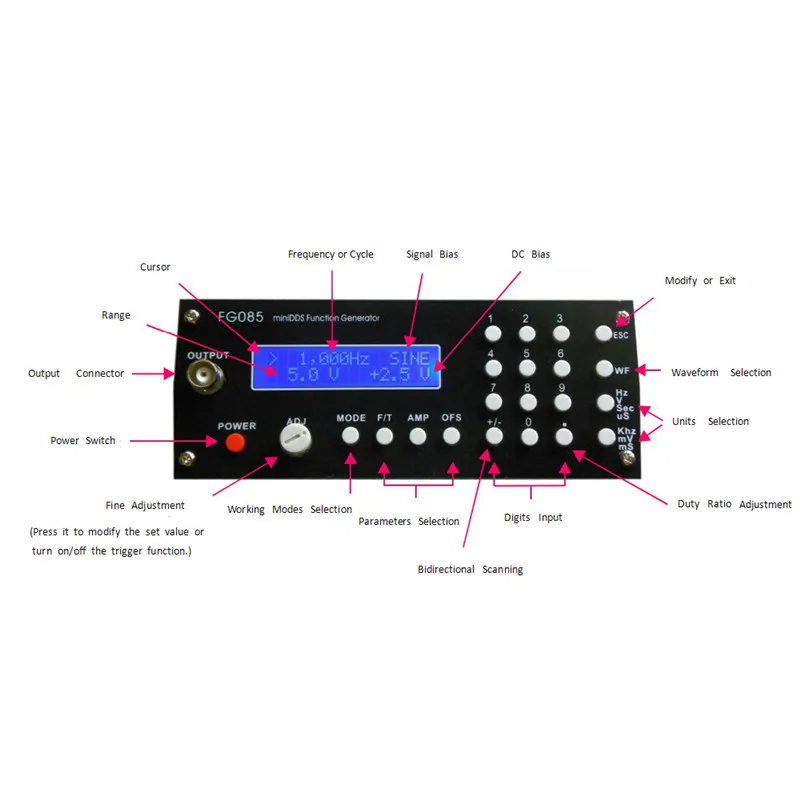

Генератор сигналов Mini DDS с функцией синтеза комплект сделай сам панелью
2 574,34 руб.

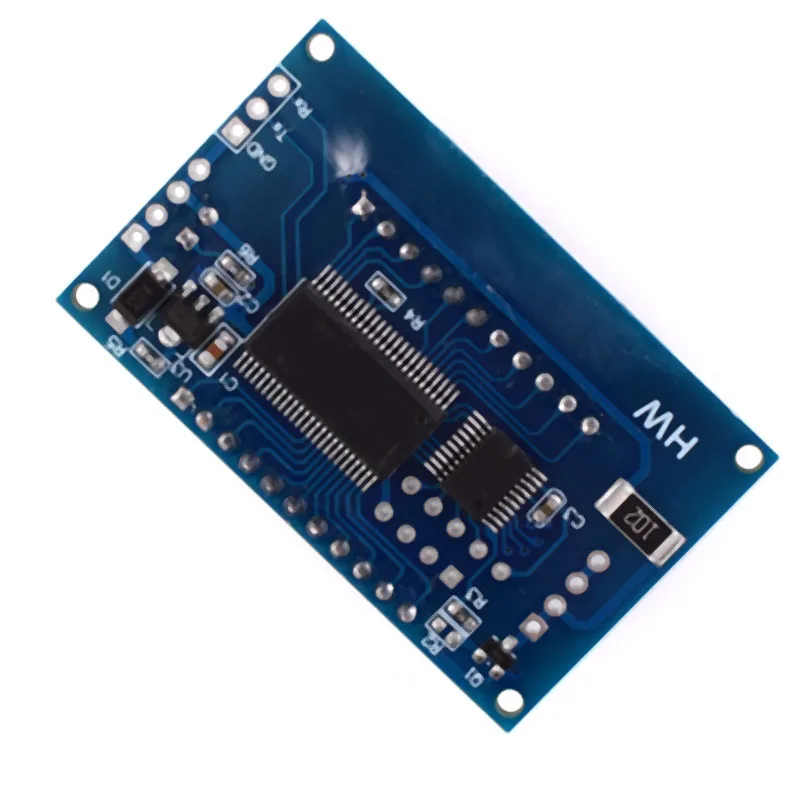

ЖК генератор волнового сигнала ШИМ регулятор двигателя пост. Тока модуль
228,90 руб.
Генератор сигналов XR2206 комплект сделай сам
444,24 руб.
Модуль AD9850 DDS генератор сигналов диапазон коротких волн 0 55 МГц для любительского
2 567,56 руб.
Характеристики

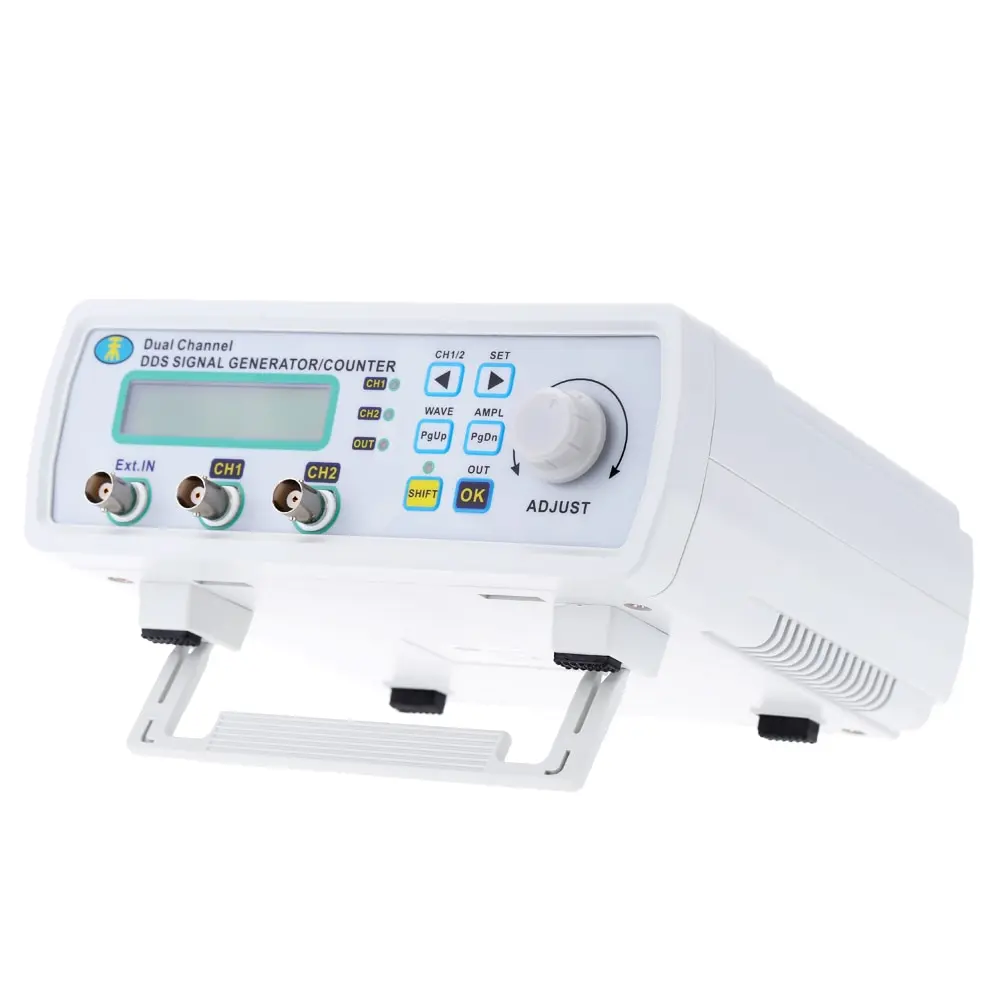

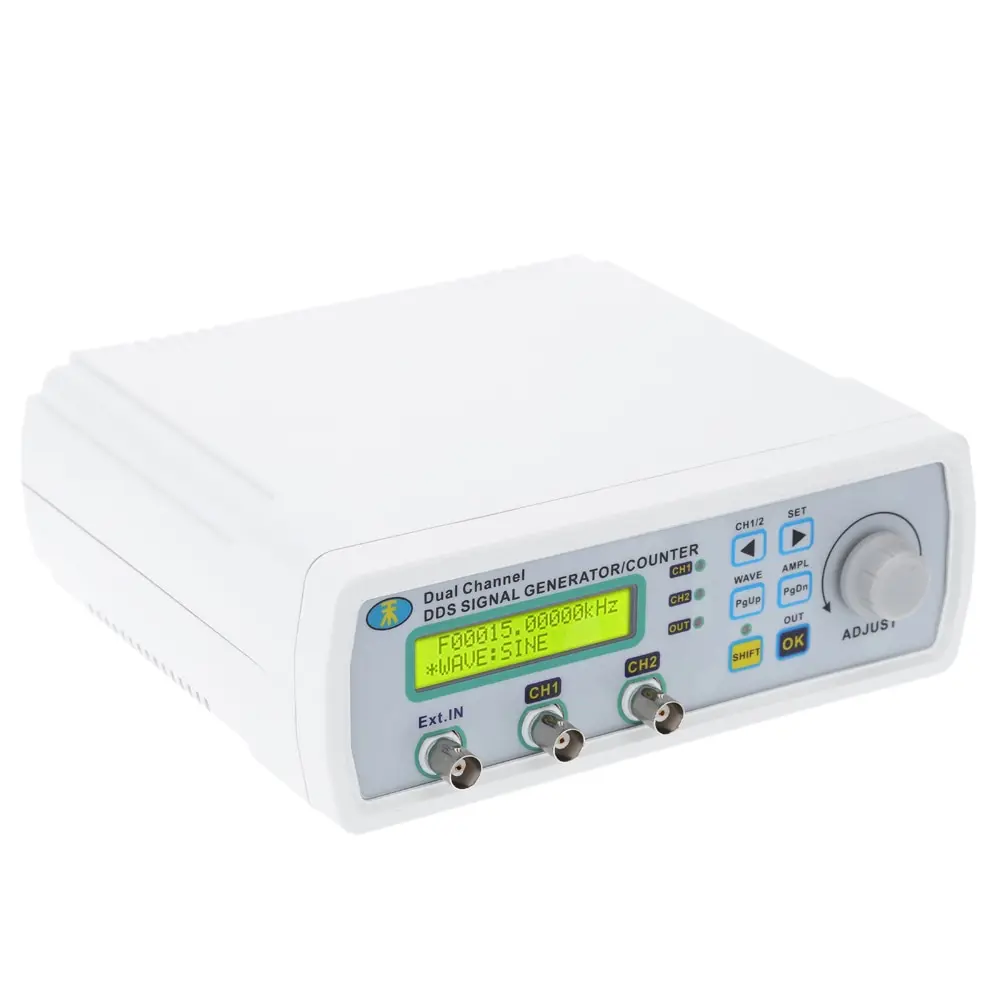

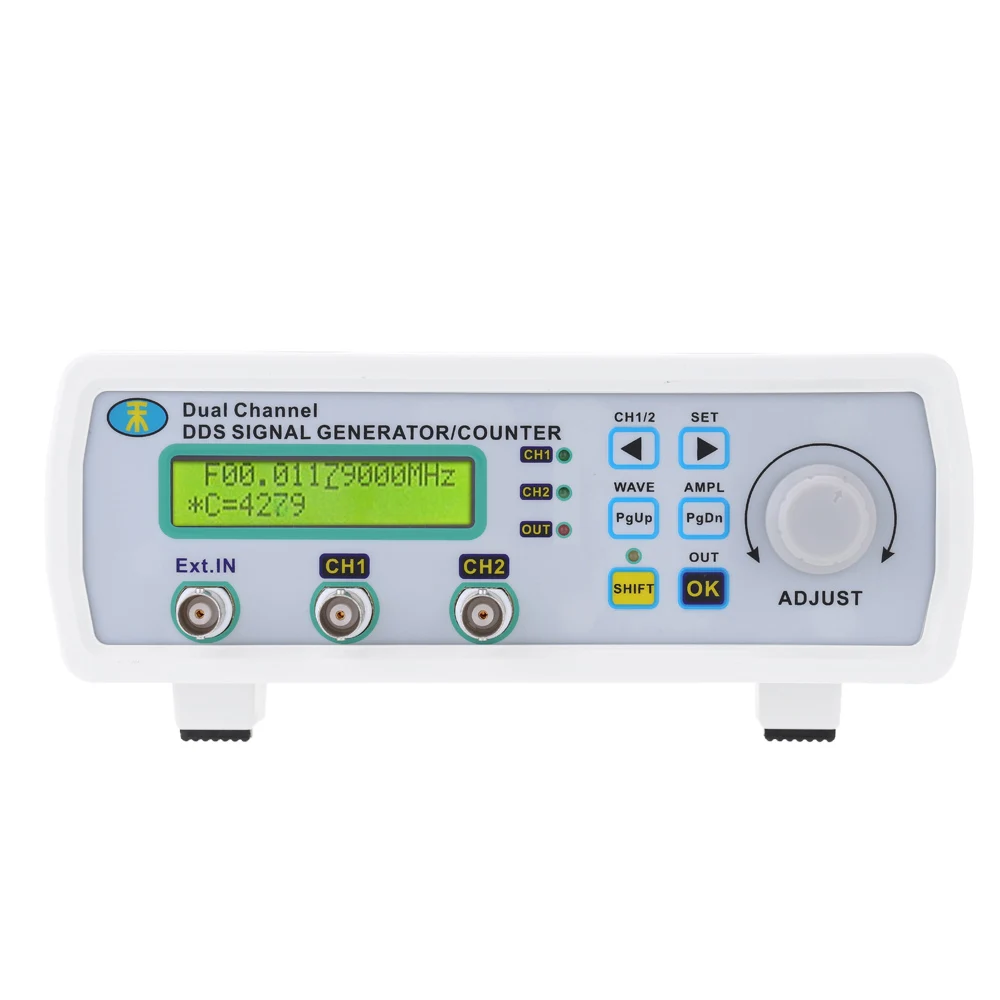

Мини генератор сигналов DDS функция цифровой двухканальный произвольный
История изменения цены
*Текущая стоимость 4 705,19 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-19-2026 | 5975.61 руб. | 6095.0 руб. | 6035 руб. |
| Jan-19-2026 | 4846.17 руб. | 4943.95 руб. | 4894.5 руб. |
| Dec-19-2025 | 5881.20 руб. | 5999.60 руб. | 5940 руб. |
| Nov-19-2025 | 5834.56 руб. | 5951.73 руб. | 5892.5 руб. |
| Oct-19-2025 | 4658.47 руб. | 4751.35 руб. | 4704.5 руб. |
| Sep-19-2025 | 5740.86 руб. | 5855.32 руб. | 5797.5 руб. |
| Aug-19-2025 | 5693.70 руб. | 5807.33 руб. | 5750 руб. |
| Jul-19-2025 | 5646.97 руб. | 5759.9 руб. | 5702.5 руб. |
Описание товара
Мини DDS функция генератор источника сигнала цифровой генератор сигналов двухканальный произвольной формы частоты Meter200MSa/s 25 МГц
Генератор сигналов DDS произвольной формы из серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить защиту от помех и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая линия отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. д. это отличный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Особенности:
Может выводить произвольные формы сигналов и обычные функциональные формы (синусоидальный/треугольный/квадратный/sawtooth wave и TTL сигнал).
Все функции контролируются в цифровом формате, точные и стабильные.
Двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
С линейной разверткой (макс. до 999 с) и логарифмической частотой функции развертки.
Сигнал обоих каналов имеет встроенный усовершенствованный-20 дб аттенюатор для достижения минимального амплитудного разрешения 1МВ.
С функцией смещения постоянного тока 120% ~ + 120%.
Выход 4 TTL (разница в фазе регулируется).
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.
С интерфейсом USB, после подключения к ПК, ПК может быть использован для управления прибором.
Характеристики:
| Проект | Параметры | ||
| Ключевые особенности | Частотный диапазон | Синусоидальная волна | Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц |
| Квадратная волна | 0,01 Гц ~ 6 МГц | ||
| Треугольная волна | 0,01 Гц ~ 6 МГц | ||
| Пилообразная волна | 0,01 Гц ~ 6 МГц | ||
| Произвольная форма волны | 0,01 Гц ~ 6 МГц | ||
| TTL цифровая сигнальная волна | 0,01 Гц ~ 6 МГц | ||
| Выходная модуляция | Частотная развертка | ||
| Типы сигналов | Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны | ||
| Длина волны | 2048 точек | ||
| Частота дискретизации | 200MSa/s | ||
| Разрешение амплитуды формы волны | 12 бит | ||
| Минимальное разрешение частоты | 10 МГц | ||
| Ошибка частоты | +/-5*10 ^ (-6) | ||
| Стабильность частоты | +/-1*10 ^ (-6) | ||
| Амплитудный диапазон (от пика до пика) | 5mVp-p ~ 20Vp-p |
||
| Выходное сопротивление | 50 Ом (+/-10%) | ||
| Разрешение амплитуды | 1mVp-p (-20дБ затухание) 10mVp-p (без затухания) |
||
| Диапазон смещения | -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) | ||
| Разрешение смещения | 1% | ||
| Диапазон фаз | 0 ~ 359 ° | ||
| Разрешение фазы | 1 ° | ||
| Синусоидальная волна | Гармоническая система прибытия | 40dBc (<1 МГц); 35dBc (1 МГц ~ 20 МГц) | |
| Искажение | <0.8% (20 Гц ~ 20 кГц) | ||
| Квадратная волна | Время подъема | ≤ 20 нс | |
| Overshoot | ≤ 10% | ||
| Диапазон регулировки рабочего цикла | 0% ~ 99.9% | ||
| TTL | Время подъема | ≤ 20 нс | |
| Низкий уровень | <0,3 в | ||
| Высокий уровень | 1 В ~ 7,5 В | ||
| Произвольная форма волны | Количество | 16 | |
| Глубина памяти/группа | 1 Кб/16 | ||
| Сканирование | Режим сканирования | Линейная развертка, бревенчатая развертка | |
| Время сканирования | 1 s-999 s | ||
| Диапазон сканирования | Он определяется настройками параметров развертки | ||
| Внешние измерения | Диапазон измерения частоты | Время ворот = 10 S 0,1Hz-60 MHz Время ворот = 1 S 1 Гц-60 МГц Время ворот = 0,1 с 10 Гц-60 МГц Время ворот = 0,01 с 100 Гц-60 МГц |
|
| Диапазон входного напряжения |
0.5Vp-p ~ 20Vp-p | ||
| Диапазон подсчета | 0 ~ 4294967295 | ||
| Подсчет | Вручную | ||
| Измерение ширины положительного и отрицательного импульса | Разрешение 10ns, Макс. Измеряется 10 s | ||
| Регулярные измерения | Разрешение 20ns, Макс. Измеряется 20 s | ||
| Измерение рабочего цикла | Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% | ||
| Выбор источника | 1. Ext. Вход (сигнал переменного тока); 2. TTL-IN вход (цифровой сигнал) | ||
| Память | Количество | 10 | |
| Расположение | М0 ~ М9 | ||
| Интерфейс | Режим интерфейса | Использование USB в последовательном интерфейсе | |
| Скорость связи | 57600bps | ||
| Протокол | Использование командной строки, соглашение | ||
| Источник питания | Постоянный ток | MHS5200A DC 5 V источник питания | |
| Общий | |||
| Размер | 19,5*17,5*7 см/7,67*6,9*2,75 дюйма | ||
| Вес | 542 г/19,12 унций | ||
| Размер упаковки | 24*21*9,5 см/9,45*8,3*3,74 дюймов (Д * Ш * В) | ||
| Вес упаковки | 986 г/34,78 унций | ||

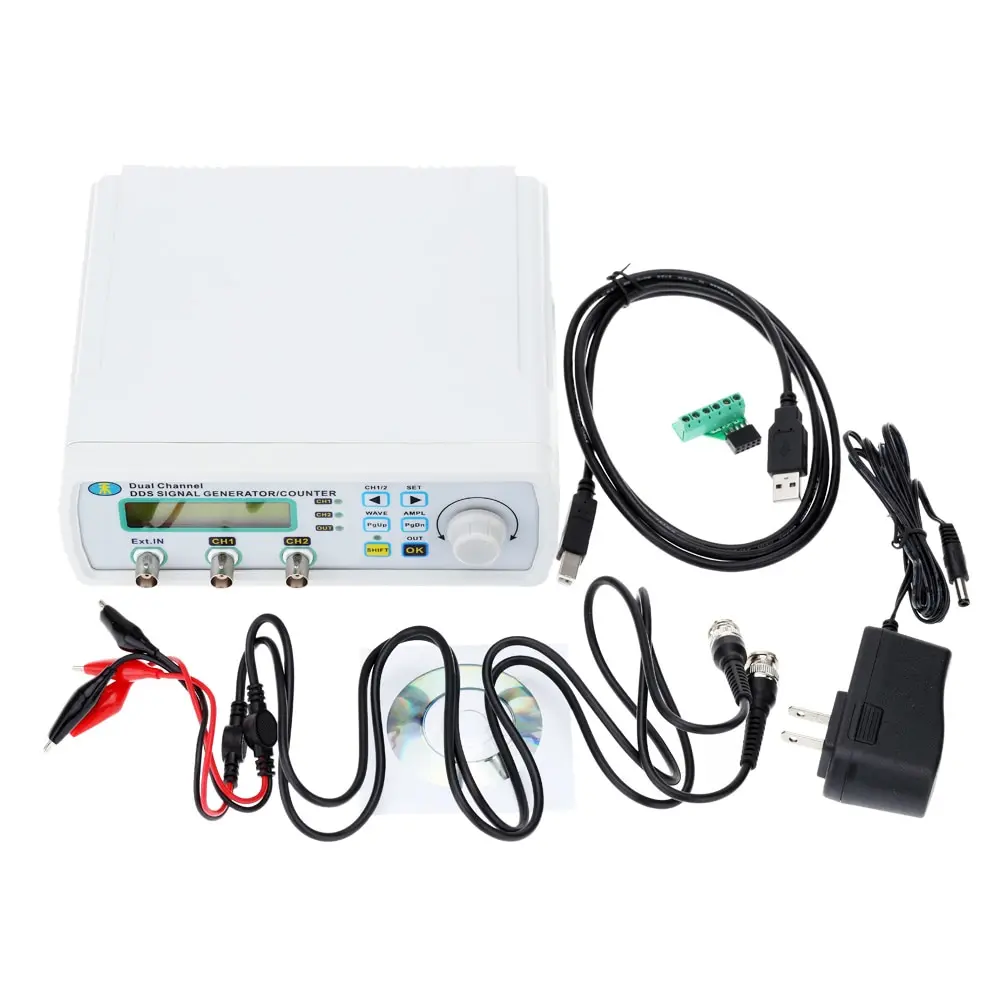

Комплектация:
1 * генератор источника сигнала
1 * USB кабель
1 * CD
1 * Расширительная плата TTL
2 * BNC зажимы кабель
