Кабель конвертер RS485 FTDI с чипом на 4 провода 6 ядер концевой разъем USB кабель Pinout

Кабель-конвертер RS485 FTDI с чипом на 4 провода, 6 ядер, концевой разъем, USB-кабель Pinout, кабель RS485 с поддержкой Arduino Win10 Win8

Версия A : USB к RS485, 4 ядра

• USB RS485 адаптер
• USB2.0. Поддержка полной скорости 12 м
• FT232 USB кабель RS485, сигналы, совместимые с USB-RS485-WE-1800-BT

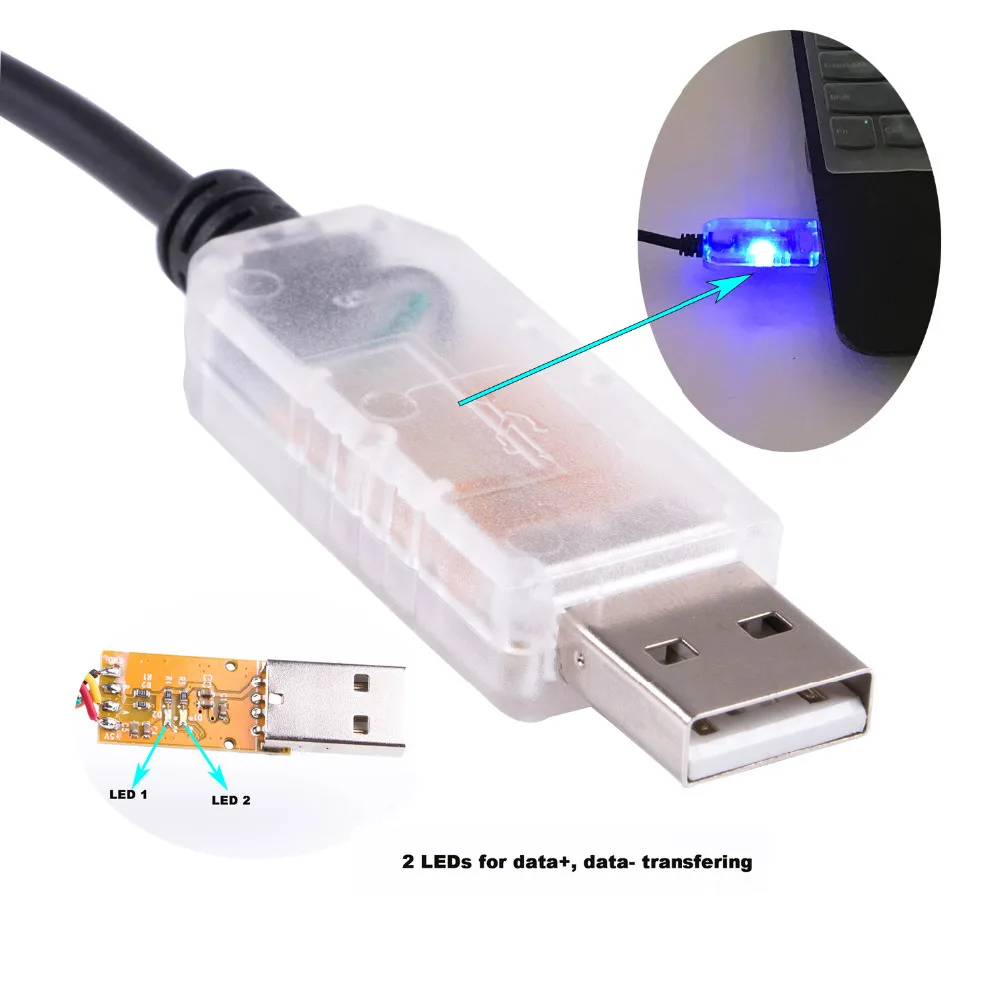

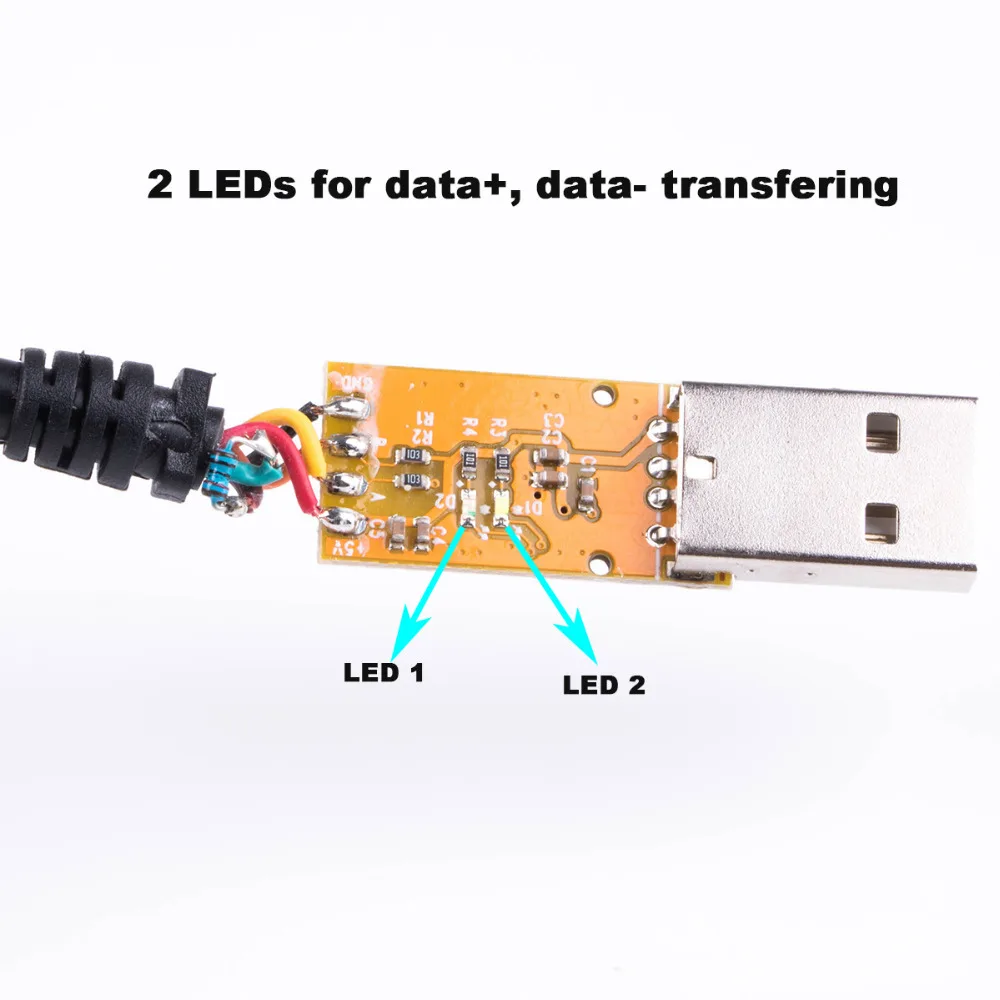

• С 2 светодиодами для передачи данных +, передача данных

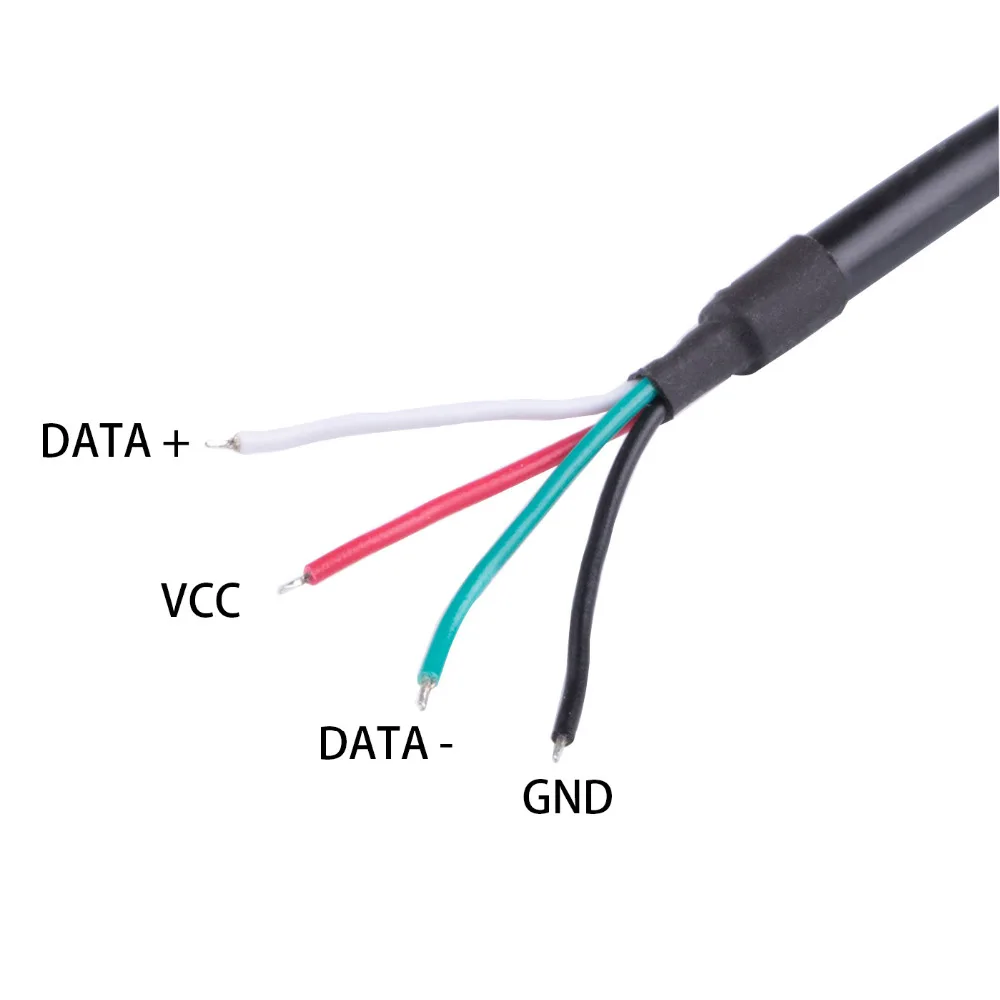

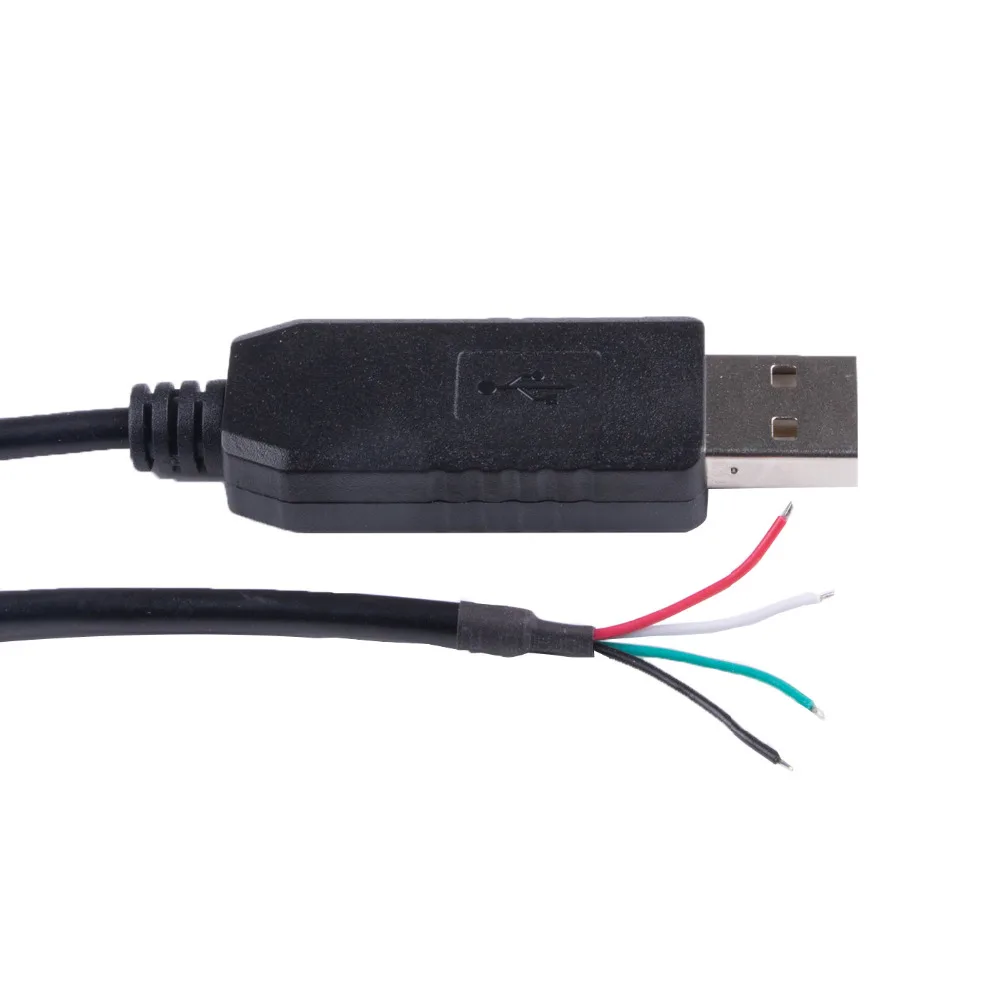

• Красный-VCC(5 В), черный-GND, белый-Data +, зеленый-Data-

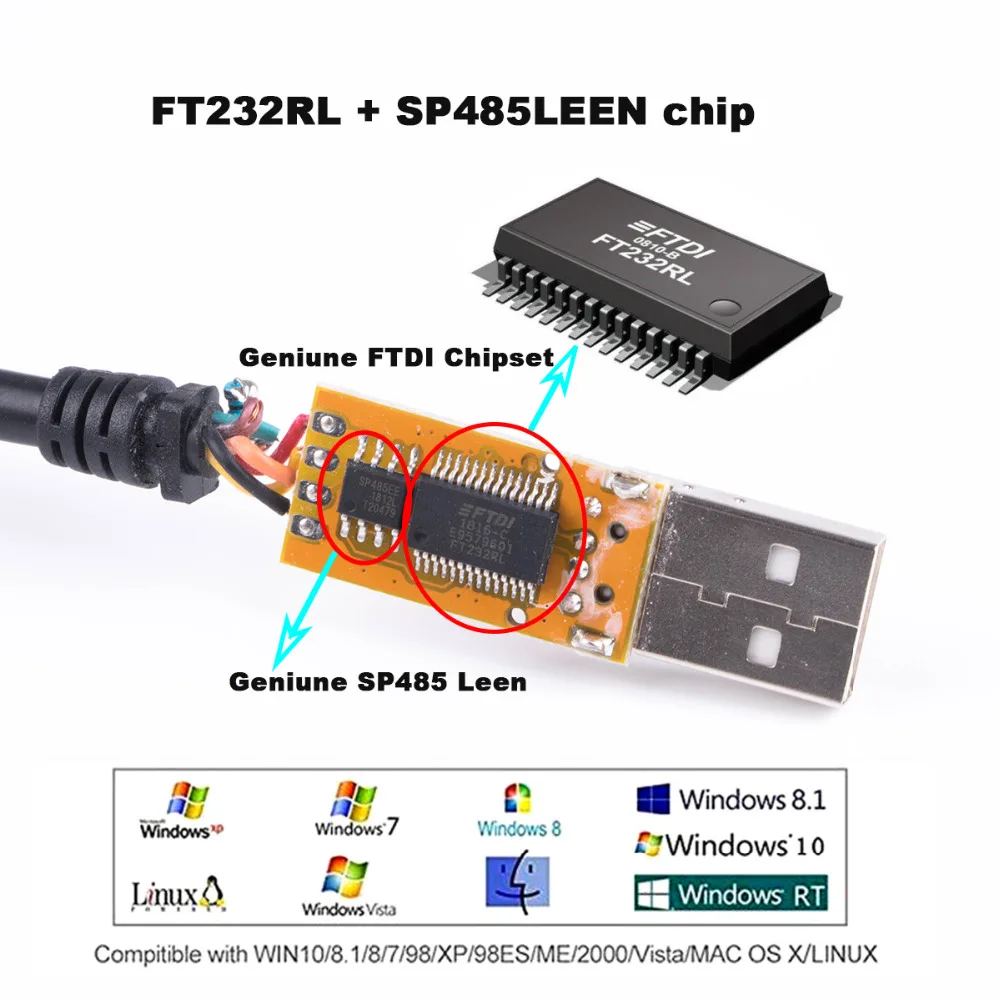

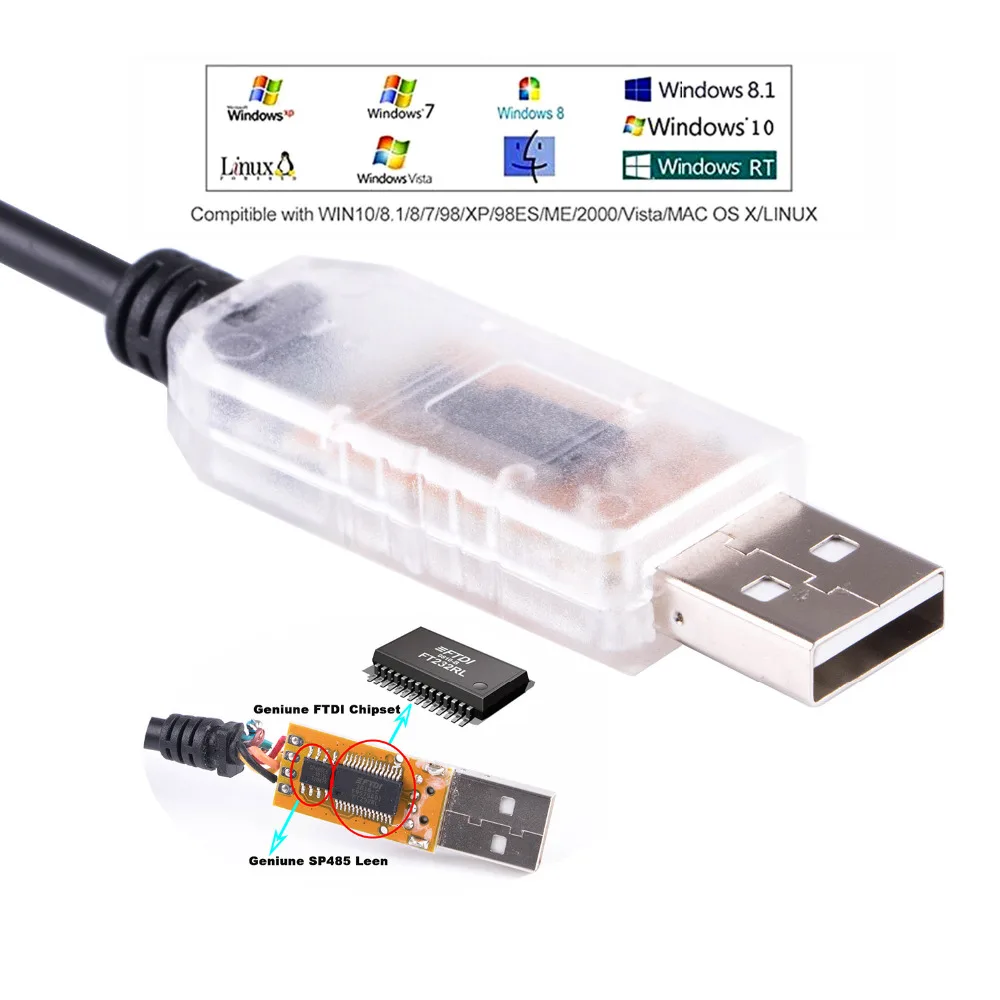

• FT232RL + SP485LEEN чип
• Поддержка Android, поддержка Win 10, 8,8, 1, Win 7, XP, 2000, Linux, Mac OS
• Интегрированный 1024 байта EEPROM, поддержка ID поставщика re-напишите, поддержка Mprog3.5
• Поддержка драйвера FTDI VCP и драйвера D2XX
• Полудуплекс, неизолированный
• Скорость передачи данных 300 ~ 1 Мбит/с
• До 5 км, diverance transferin

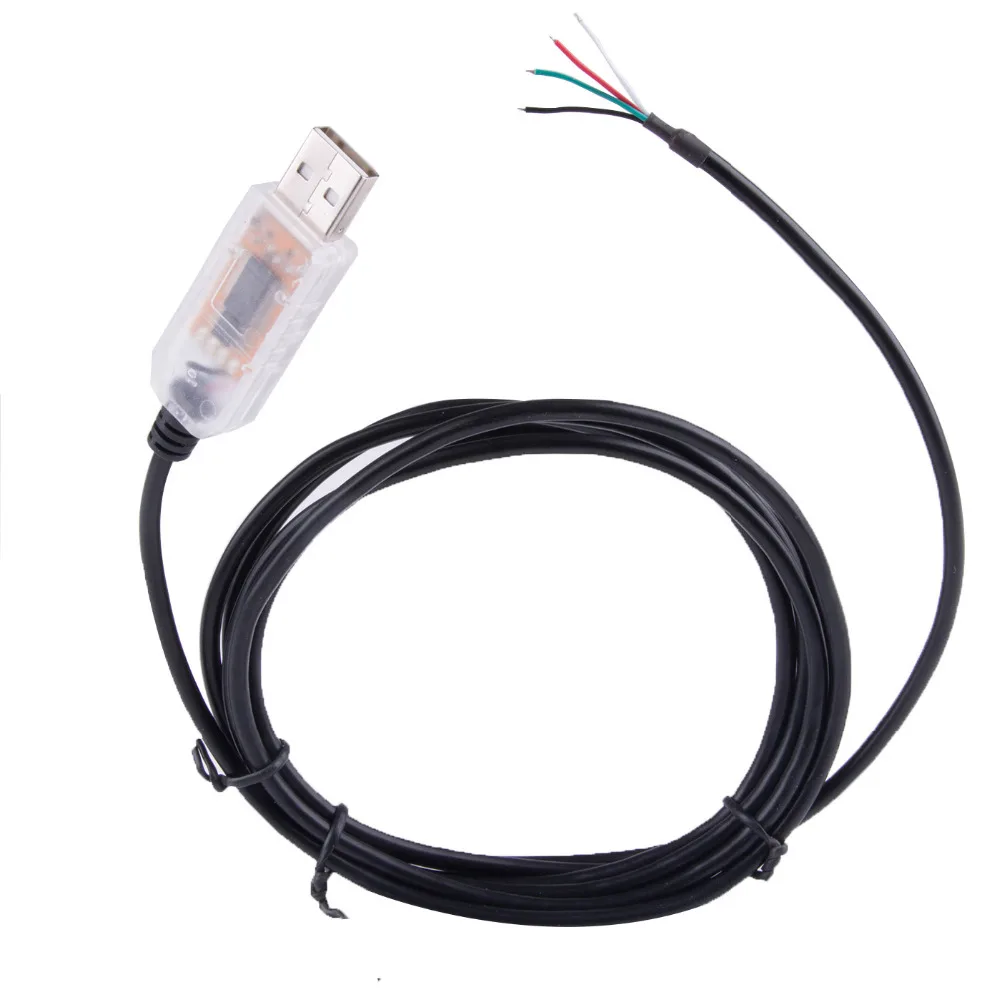

1) кабель RS485 на 4 провода с прозрачной оболочкой:

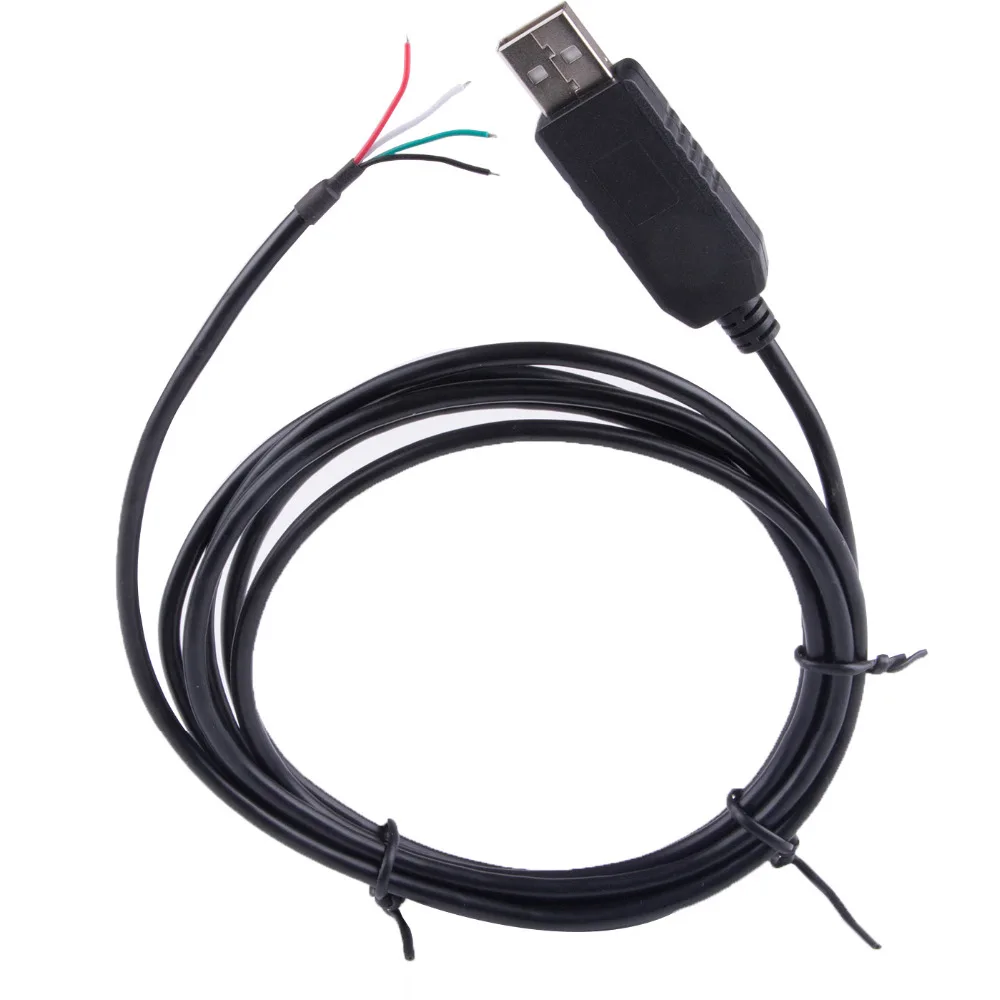

2) кабель RS485 на 4 провода с черным корпусом:

Версия B : USB к RS485, 6 ядер

Кабель ftdi usb rs485,Совместимый usb rs485 we 1800 bt

Полудуплексный, не изолированный

Стандартный 10k вытяжной и понижающий резистор, 120R клеммный резистор

Usb2.0 стандарт, полная скорость, поддержка 12 м

Встроенные сигналы: Data +, Data-, VCC5V, GND

Чип ft232rl для сигналов USB UART и SP485LEEN для переключения сигналов UART на RS485

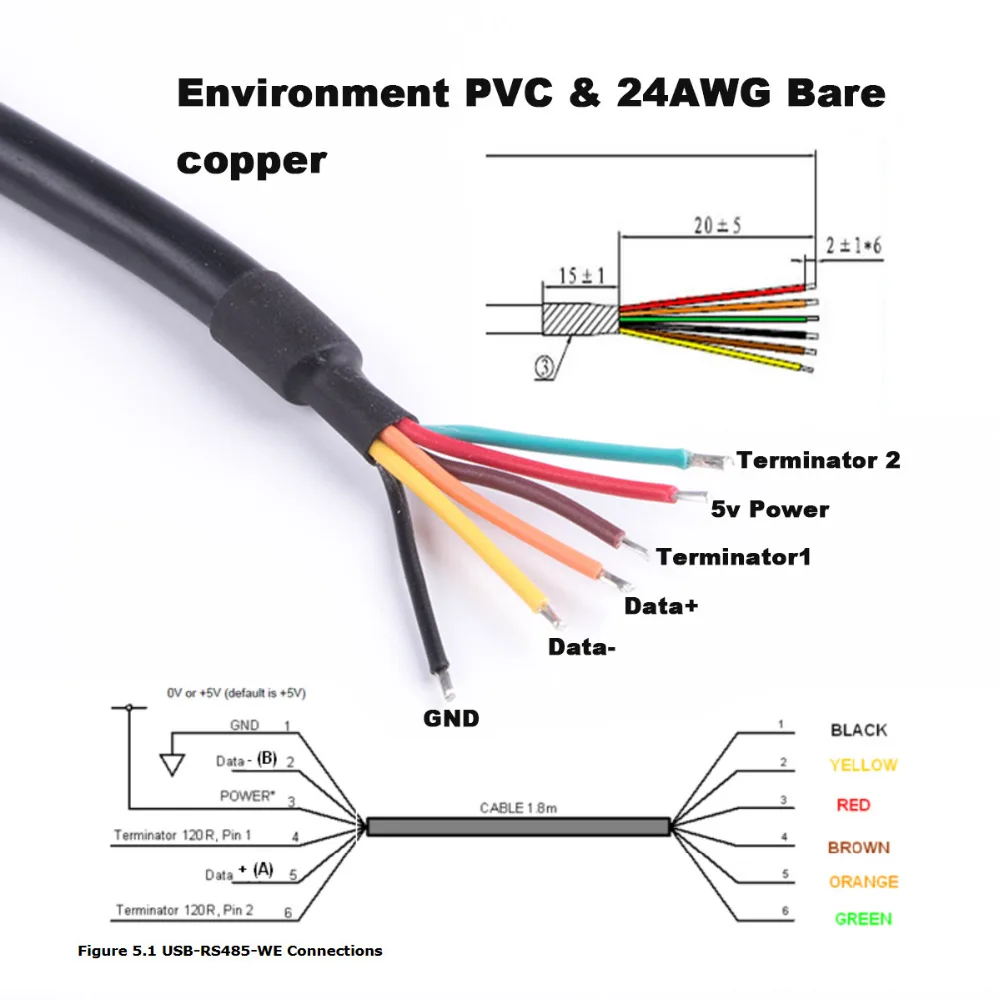

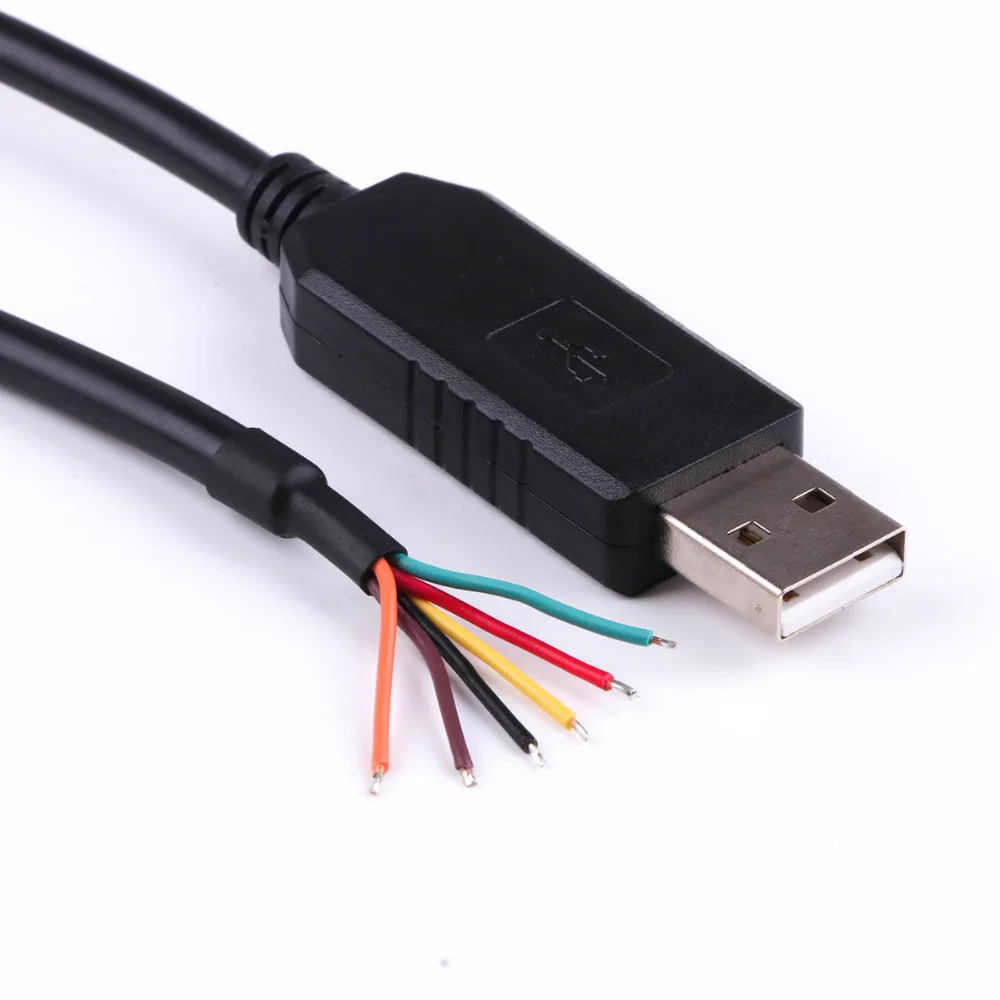

6 ядер, 24AWG, голая медь, куртка из ПВХ, OD5.0 мм

24AWG провод, не подходит для RJ45/rj12 и т. Д.

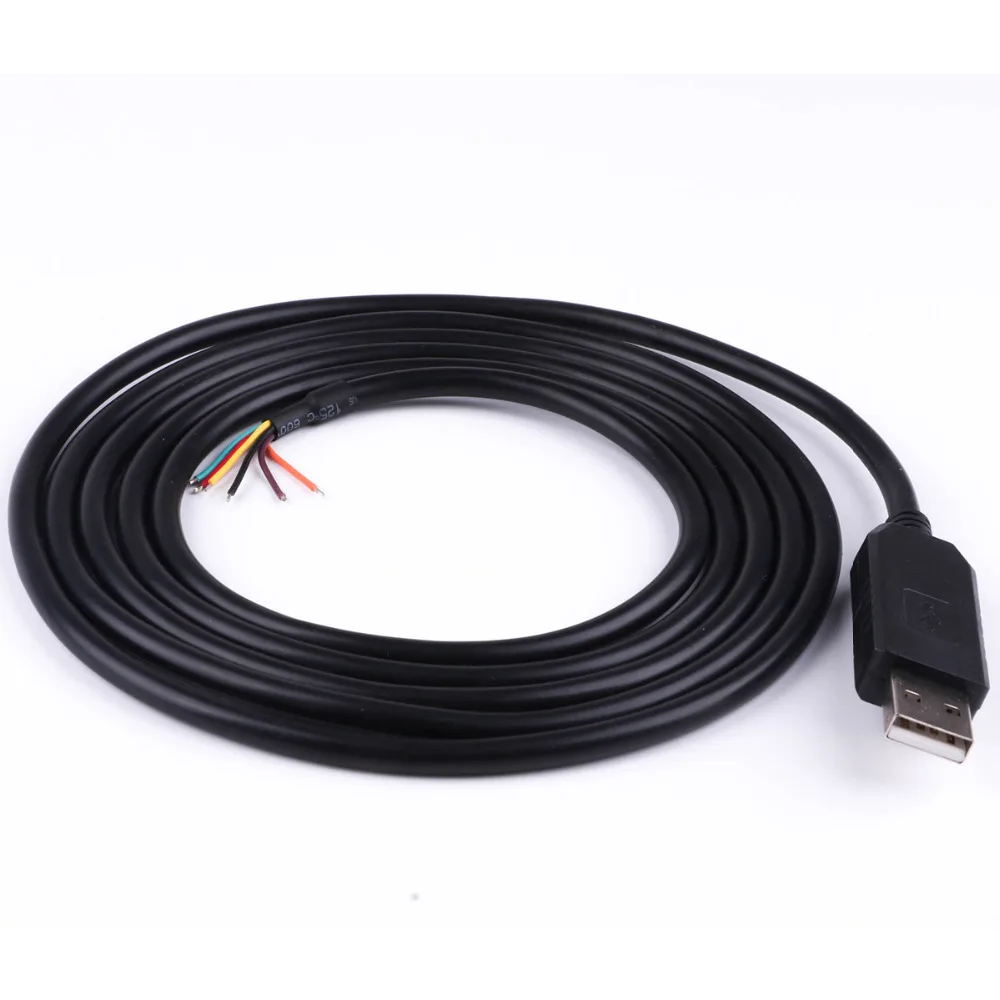

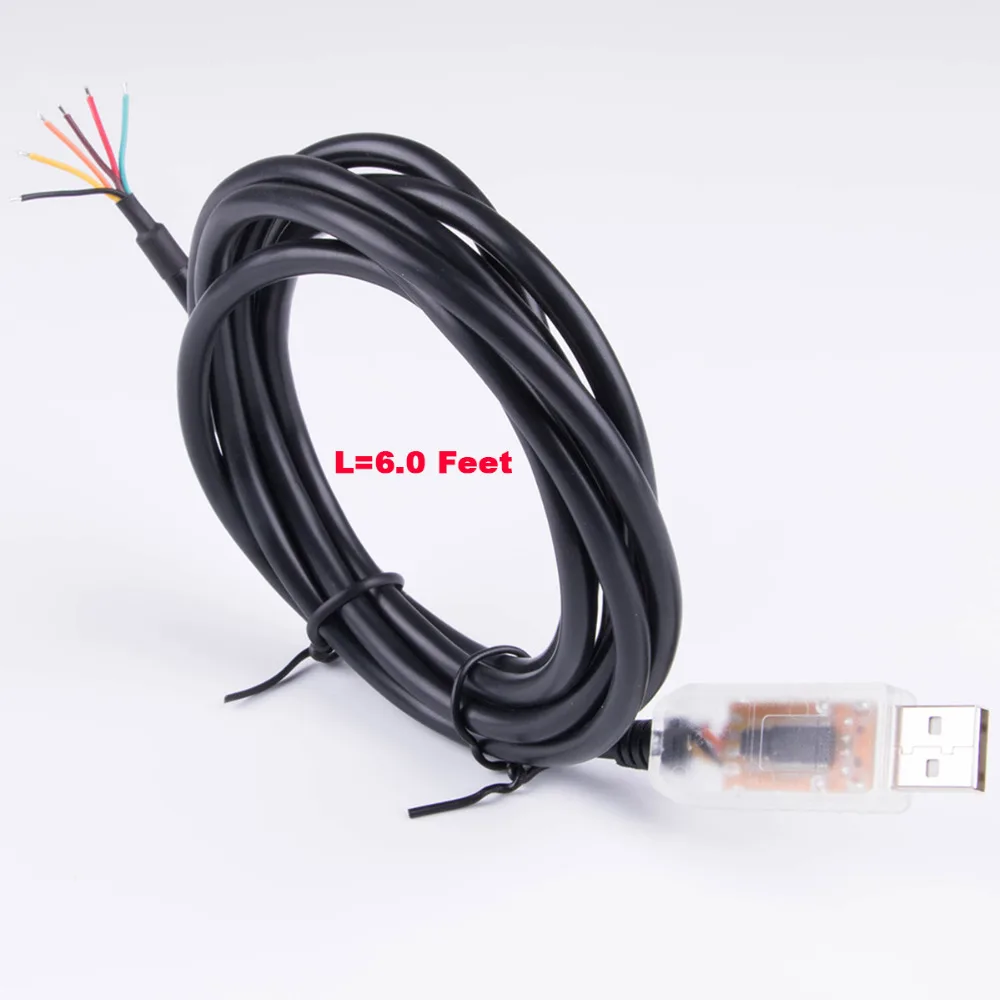

3) Кабель RS485 к 6 проводам с прозрачной оболочкой:

4) кабель RS485 на 6 проводов с черным корпусом:

О FT232RL

FT232R-это новейшее устройство, которое будет добавлено в диапазон FTDI?s для устройств со встроенной схемой с интерфейсом USB UART. FT232R-это интерфейс USB к последовательному UART с дополнительным выводом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы подключения бит. USB для последовательных конструкций, использующих FT232R, были дополнительно упрощенный, полностью интегрировав внешнее устройство EEPROM, цепь часов и usb-резисторы на устройство.

FT232R добавила две новые функции по сравнению со своими предыдущий, эффективно сделав его чипом «3 в 1» для некоторых областях применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выбраны из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (идентификация FTDIChip?) записывается в устройство во время производства и читается через USB, таким образом, формируя основы для ключа безопасности, который может использоваться для защиты клиентского программного обеспечения от копирования.

• Одноchip USB для асинхронного последовательного интерфейса передачи данных.
• Весь Протокол USB, обрабатываемый на чипе, не требуется программирования прошивки по USB.
• Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетные/ровные/меточные/Космические/без паритета.
• Полностью вспомогательное оборудование или функция X-On / X-Off handshaking.
• Скорость передачи данных от 300 до 3 Мб (RS422 / RS485 и с TTL уровнями) и от 300 до 1 Мб (RS232).
• Встроенная поддержка символов событий и условий поломки линий.
• Новый USB FTDIChip-ID? Функция.
• Новые настраиваемые шпильки CBUS I/O.
• Автоматический буфер управления передачей для приложений RS485.
• Передача и прием сигналов, светодиодный привод.
• Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц, варианты выходных сигналов для вождения внешнего MCU или FPGA.
• FIFO принимает и передает буферы для высокой производительности данных.
• 256 байт получили буфер и 128 байт, в которых используется технология сглаживания буфера, что обеспечивает высокую производительность данных.
• Регулируемое время получения буфера.
• Синхронный и асинхронный интерфейс с режимом битной челки, с блоками RD # и WR #.
• Новый режим битного взрыва CBUS.
• Встроенный 1024 бит EEPROM для настройки I/O и хранения USB VID, PID, серийного номера и струн описания продукта.
• Устройство, поставляемое предварительно программируемым с уникальным последовательным номером USB.
• Поддержка подзарядки/возобновления через USB.
• Поддерживает питание от шины, питание от сети, питание от сети высокой мощности и питание от сети USB.
• Интегрированный 3,3 V преобразователь уровня для USB I/O.
• Встроенный преобразователь уровня на UART и CBUS для взаимодействия с 5V-1,8 V материнскую плату.
• Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.
• Высокий выход I/O pin drive опция.
• Интегрированные usb-резисторы.
• Интегральная схема включения/сброса питания.
• Полностью интегрированные часы-без внешнего кристалла, осциллятора или резонатора.
• Полностью интегрированная фильтрация подачи AVCC-не отдельный штифт AVCC и не требуется внешний фильтр для R-C.
• Опция инверсии сигнала UART.
• Режим оптовой передачи USB.
• 3,3 V до 5,25 V одной поставки Управление.
• Низкий рабочий ток, USB-режим работы.
• Низкое использование USB-полосы пропускания.
• Контроллер хоста UHCI / OHCI / EHCI совместим.
• Совместимость с USB 2,0, полная скорость.
• От-40 °C до 85 °C, расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройства FTDI работать со следующими операционными системами:

• Windows 8,1

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Сервер Windows 2008 R2

• Windows 7

• Windows 7 x64

• Сервер Windows 2008

• Сервер Windows 2008 x64

• Windows Vista

• Windows Vista x64

• Сервер Windows 2003

• Сервер Windows 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (версия 4,2 и выше)

• Android

• Windows RT

Поддержка для WinCE7.0
Начальное функциональное тестирование, проведенное FTDI, показывает, что драйверы FTDI работают так же, как и ожидалось на Windows CE 7,0

Поддержка более старых версий настольных ПК Windows

Примечание: Microsoft закончила работу с поддержкой сертификатов XP и VISTA через свою WHCK test program. Так как современные сборки по-прежнему работают на XP и VISTA, но не сертифицированы корпорацией Майкрософт.

Различия в API драйвера

Для большинства таких операционных систем доступны два типа драйверов: Драйверы виртуального com-порта (VCP) и прямые (D2XX) драйверы. Драйвер VCP эмулирует стандартный последовательный порт ПК, таким образом, что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите, какой из типов драйверов вы хотите использовать (ПДС ИлиD2XX) И затем найдите подходящие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.

Если требуется драйвер VCP для Android, пожалуйста, обратитесь к следующим приложениям Примечание: TN 132, добавляющие устройства FTDI, поддержка драйвера VCP для Android
