Характеристики

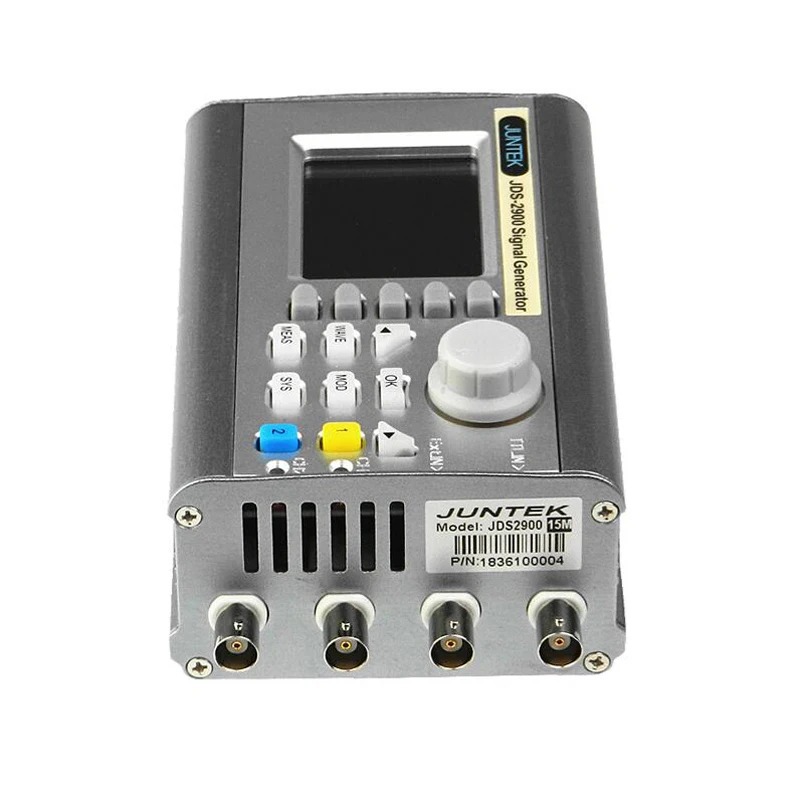

Генератор сигналов DDS JDS2900 30 МГц двухканальный счетчик частоты 100 240 В|Генераторы
История изменения цены
*Текущая стоимость 6 740,54 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 8021.58 руб. | 8422.22 руб. | 8221.5 руб. |
| Feb-19-2026 | 7953.67 руб. | 8351.47 руб. | 8152 руб. |
| Jan-19-2026 | 6673.28 руб. | 7007.71 руб. | 6840 руб. |
| Dec-19-2025 | 7818.89 руб. | 8209.52 руб. | 8013.5 руб. |
| Nov-19-2025 | 6807.21 руб. | 7147.73 руб. | 6977 руб. |
| Oct-19-2025 | 7684.51 руб. | 8068.70 руб. | 7876 руб. |
| Sep-19-2025 | 7616.2 руб. | 7997.65 руб. | 7806.5 руб. |
| Aug-19-2025 | 7549.69 руб. | 7926.40 руб. | 7737.5 руб. |
| Jul-19-2025 | 7481.6 руб. | 7855.98 руб. | 7668 руб. |
Описание товара
Особенности:
1、 Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, возможность воспроизводить шаблоны пользовательской формы волны.
2Использование DDS прямой технологии цифрового синтеза для создания точного, стабильного и низкого искажения выходного сигнала.
3Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
4Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
5Отличное улучшение для производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
660 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
7Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
8、 Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
9、 Рабочий цикл каждого канала может быть скорректирован независимо 0,1%-99.9%, регулирующее разрешение 0.1%.
10、 Ширина импульсного импульса и время импульсного цикла точно регулируются, регулировка диапазона 30nS-4000S
11Характеристики сканирования: Линейная развертка и логарифмическая развертка; 0,1 s-999,9 s Время развертки; Сортировка, обратная и круглая направленность развертки.
12С функцией импульсного импульса, позволяют выходу блока 1 ~ 1048575 произвольных импульсных поездов.
13Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
14、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
15С функцией вывода цифрового сигнала, выходной диапазон CMOS 0 ~ 10 В.
16Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
17Функция счетчика: с режимами соединения постоянного и переменного тока.
18Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать
Выход из прибора.
19Функция связи: ПК может использоваться для управления прибором.
20С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
ЧастотаХарактеристика | |||||||||||||
JDS2600-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M | |||||||||
Синус Частотный диапазон | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц | ||||||||
Квадратный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | ||||||||
Треугольники Частотный диапазон | |||||||||||||
Импульсный Частотный диапазон | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | ||||||||
TTL Цифровой частотный диапазон | |||||||||||||
Произвольная волна Частотный диапазон | |||||||||||||
Квадратный времени нарастания импульсов | ≤ 25nS | ≤ 20nS | ≤ 15nS | ≤ 15nS | ≤ 15nS | ||||||||
Длительность импульса: диапазон регулировки | 150nS-4000S | 60nS-4000S | 40nS-4000S | 30nS-4000S | 30nS-4000S | ||||||||
Мининум разрешением частоты | 0,01 & micro; Гц (0,00000001 Гц) | ||||||||||||
Точность частоты | ± 20ppm | ||||||||||||
Стабильность частоты | ± 1ppm/3h | ||||||||||||
Сигналов характеристика | |||||||||||||
Сигналов | Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов. | ||||||||||||
Сигналов в вертикальном направлении | 14 бит | ||||||||||||
Сигналов частота дискретизации | 266MSa/s | ||||||||||||
Сигналов длина | 2048 точек | ||||||||||||
Синуса | Гармоническое подавление | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) | |||||||||||
Суммарный коэффициент гармонических искажений | <0.8%(20 Гц ~ 20 кГц, 0dBm) | ||||||||||||
Квадратная и импульсная | Выброс (квадратный) | ≤ 5% | |||||||||||
Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||||||||||||
Пандус волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |||||||||||
Выход характеристики | |||||||||||||
Диапазон амплитуды | Frequency≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц | ||||||||||
0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp | |||||||||||
Разрешение амплитуды | 1mV | ||||||||||||
Амплитуда стабильности | ± 0.5%/5 ч | ||||||||||||
Амплитудно-это действительно плоский экран | ± 5%(<10 МГц); ± 10%(>10 МГц) | ||||||||||||
Сигналов Выход | |||||||||||||
Выход сопротивление | 50Ω ± 10% (Типичный) | ||||||||||||
Защита | Короткое замыкание 60S не будет повреждено | ||||||||||||
DC офсетная печать | |||||||||||||
Офсетная печать диапазон регулировки | Выходная амплитуда> 4 в | 0,4 V <Выход amplitude≤ 4V | 0 <Выход amplitude≤ 0,4 V | ||||||||||
-9,99 V ~ 9,99 V | -2,5 V ~ 2,5 V | -0,25 V ~ 0,25 V | |||||||||||
Офсетная печать Разрешение | 0,01 V | ||||||||||||
Фазы характеристика | |||||||||||||
Фазы диапазон регулировки | 0 ~ 359.9o | ||||||||||||
Фазы разрешение | 0.1o | ||||||||||||
TTL/COMS Выход | |||||||||||||
Низкий уровень | <0,3 V | ||||||||||||
Высокий уровень | 1 В ~ 10 в | ||||||||||||
Повышение уровня/осеннее время | ≤ 20ns | ||||||||||||
Измерение наружных размеров Функция | |||||||||||||
Частотомер функция | Диапазон измерения частоты | 1 Гц ~ 100 МГц | |||||||||||
Точность измерения | Время ворот постоянно регулируется между0,01 S ~ 10s | ||||||||||||
Функции счетчика | Подсчет область | 0-4294967295 | |||||||||||
В сочетании режим | 2 вида режимов соединения, DC и AC | ||||||||||||
Подсчитывая режим | Руководство по эксплуатации | ||||||||||||
Вход сигнала Диапазон напряжения | 2Vpp ~ 20Vpp | ||||||||||||
Длительность импульса: измерение | 0.01us (разрешение), 20s (максимальное время измерения) | ||||||||||||
Период измерения | 0.01us (разрешение), 20s (максимальное время измерения) | ||||||||||||
Развертки Функция | |||||||||||||
Развертки канала | CH1 или CH2 | ||||||||||||
Тип развертки | Линейная развертка, бревенчатая развертка | ||||||||||||
Время развертки | 0,1 s ~ 999,9 s | ||||||||||||
Диапазон настройки | Произвольно устанавливается между точкой запуска и точкой остановки | ||||||||||||
Развертки направление | Вперед, назад и круглый ход | ||||||||||||
Общие технические параметры | |||||||||||||
Дисплей | Дисплей типа | 2,4 дюймов TFT цветной ЖК-дисплей | |||||||||||
Хранение и загрузка | Количество | 100 групп | |||||||||||
Расположение | От 00 до 99 (извлечение данных о месте 00 по умолчанию) | ||||||||||||
Произвольная волна | Кол-во | От 1 до 60, всего 60 групп (по умолчанию 15 групп) | |||||||||||
Интерфейс | Интерфейс режим | USB к последовательный интерфейс | |||||||||||
Расширения интерфейса- | Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки. | ||||||||||||
Связь скорости | Утвердить стандарт 115200bps | ||||||||||||
Протокол передачи данных | Принять режим командной строки, открытый протокол | ||||||||||||
Мощность питания | Напряжение диапазон | DC5V ± 0,5 V | |||||||||||
Производственный процесс | Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы | ||||||||||||
Предупреждение тон | Пользователь может установить или выключить | ||||||||||||
Эксплуатационных характеристик | Полная кнопка работы, ручка непрерывной регулировки | ||||||||||||
Условия окружающей среды | Температура: 0 ~ 40OC Влажность:<80% | ||||||||||||
Вес | 800 г | ||||||||||||

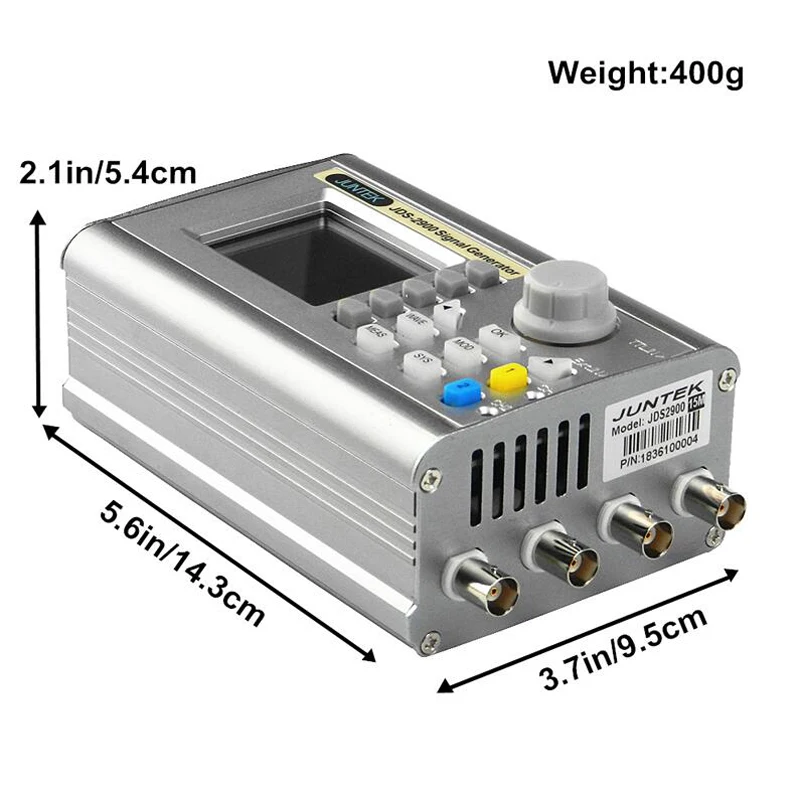

Размеры | 146*96*56 мм | ||||||||||||
Тесты фото:
1. Синусоидальная волна и квадратная волна
2. Двухканальные произвольные волны
3. Подъем пилообразной волны
4. Двухканальная импульсная волна
5. Разница в фазе 180 °
6. Сигнал постоянного тока
7. Офсетная Печать сигнала
8. Сигнал CMOS
9. Триггер сигнала
10. Импульсный сигнал
11. Синусоидальная волна 30 МГц
12. Синусоидальная волна 10 МГц
13. Квадратная волна 10 МГц
Посылка: 1 *Генератор сигналов DDS (JDS2900-15M) 1 * CD (диск данных) 1 * адаптер(Стандартный адаптер США/ЕС/Австралии/Великобритании для выбора) 1 * BNC-BNC тестовая линия 2 * CЛиния тестирования губ (Q9) 1 * USBКабель
