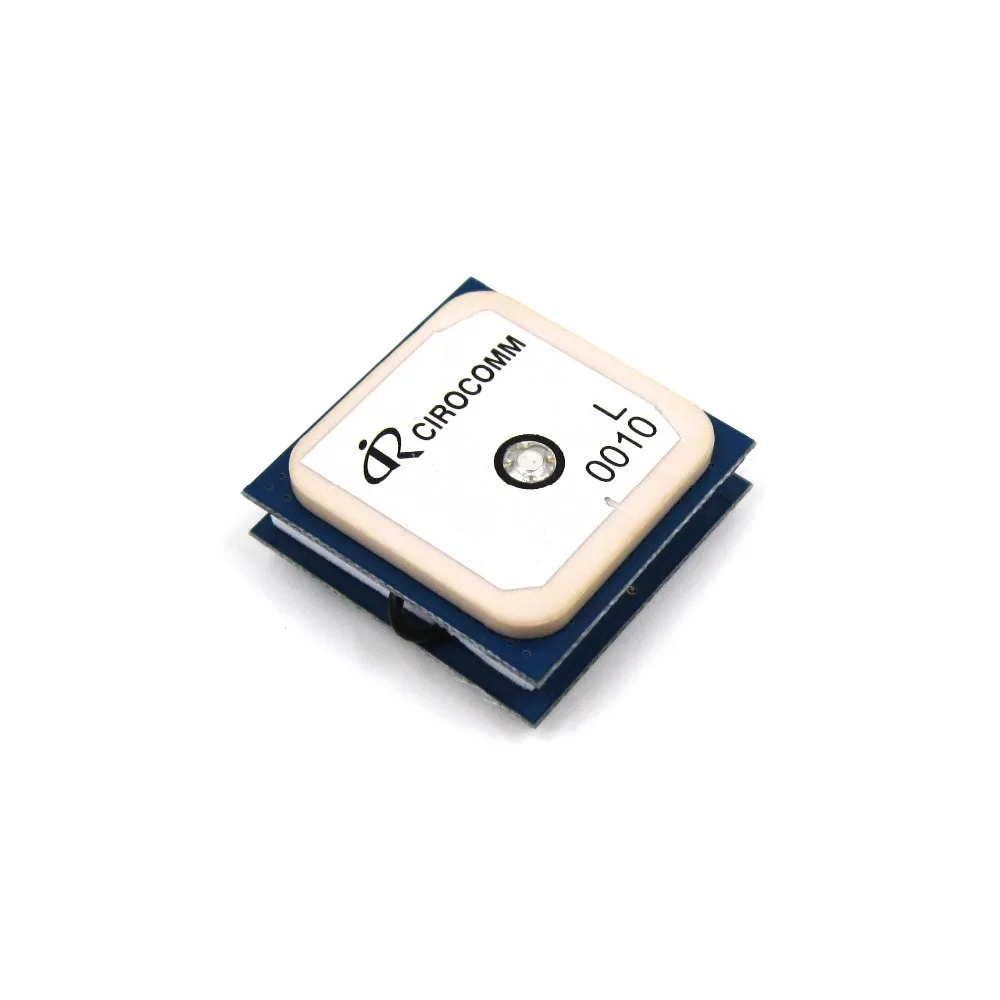

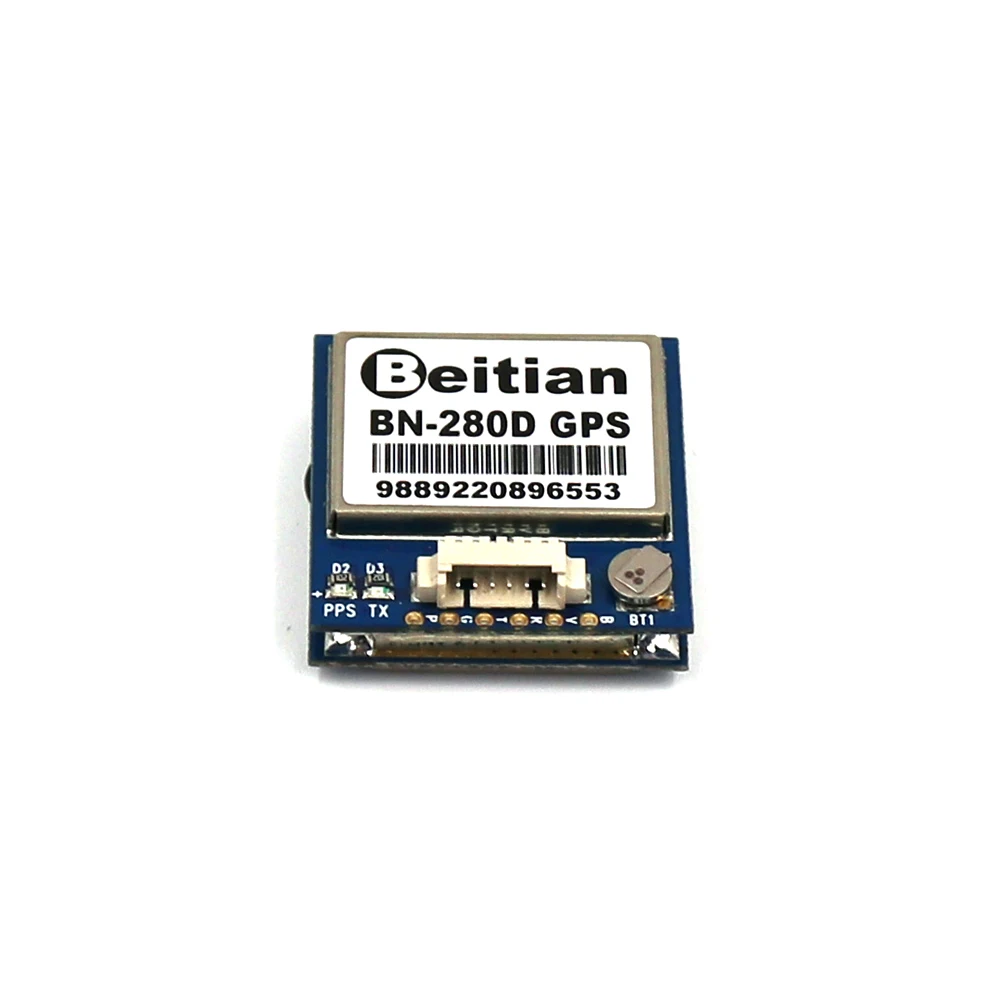

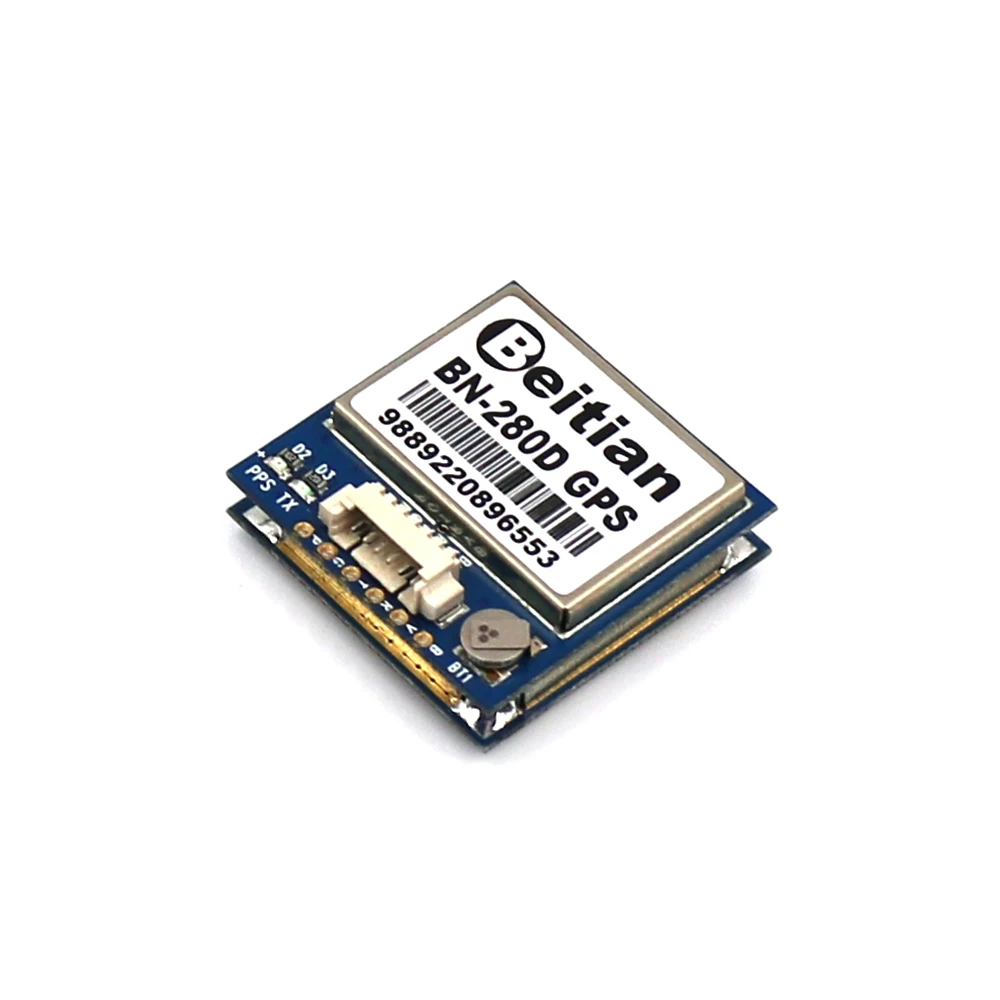

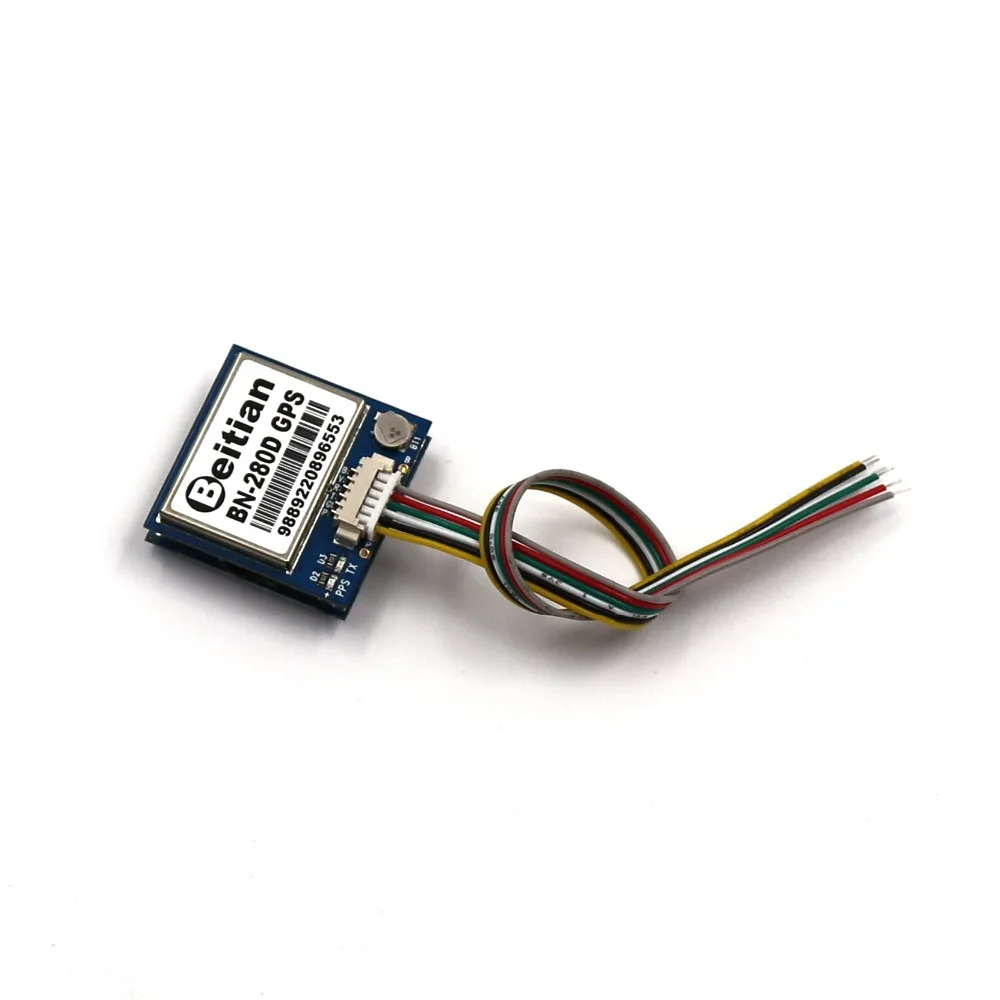

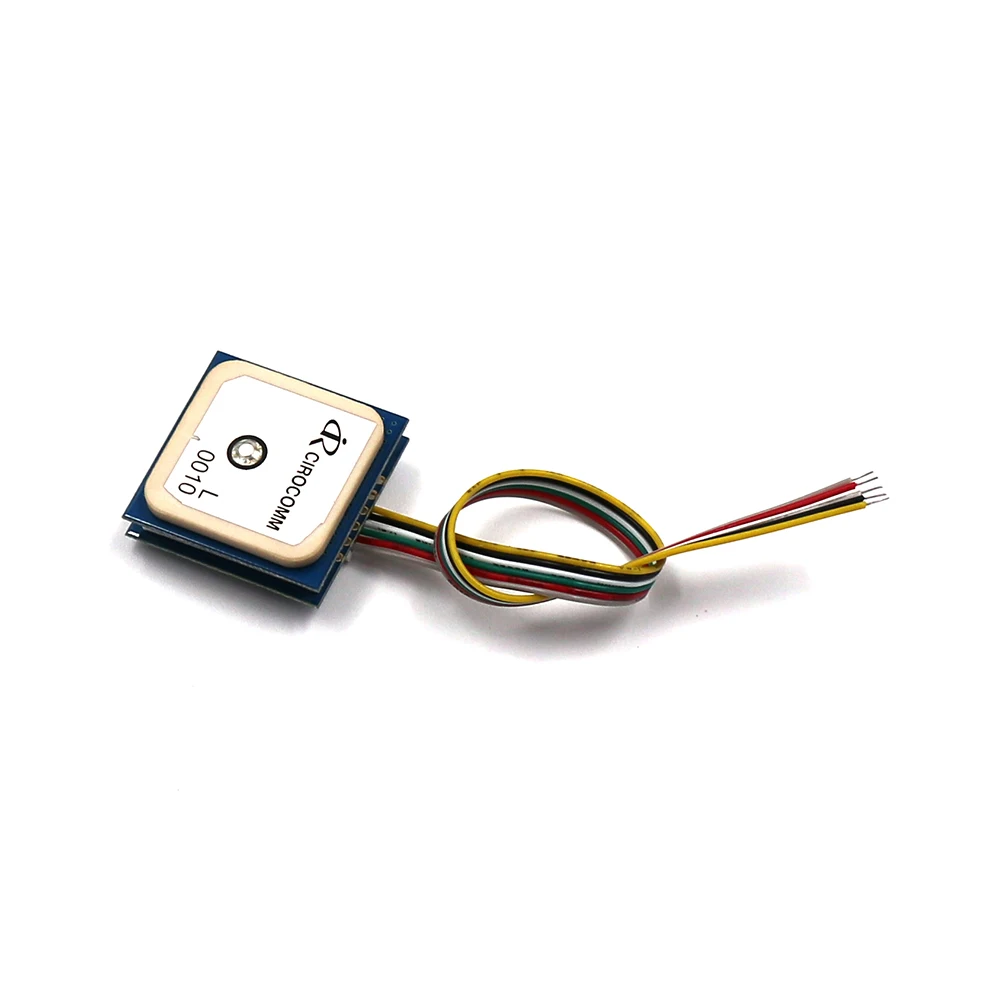

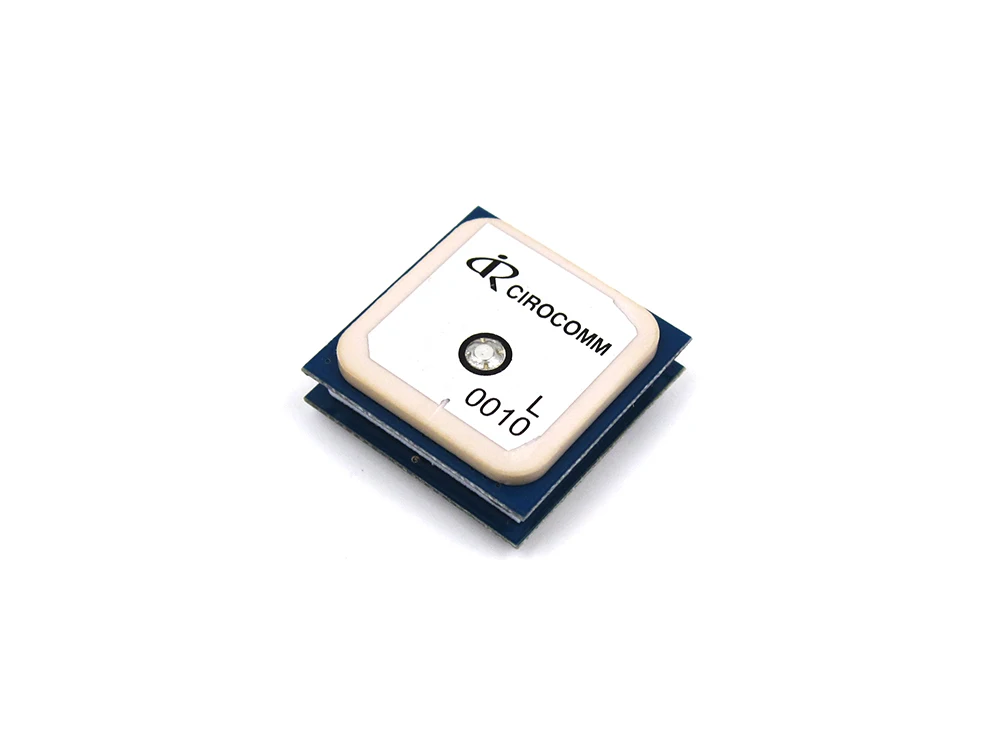

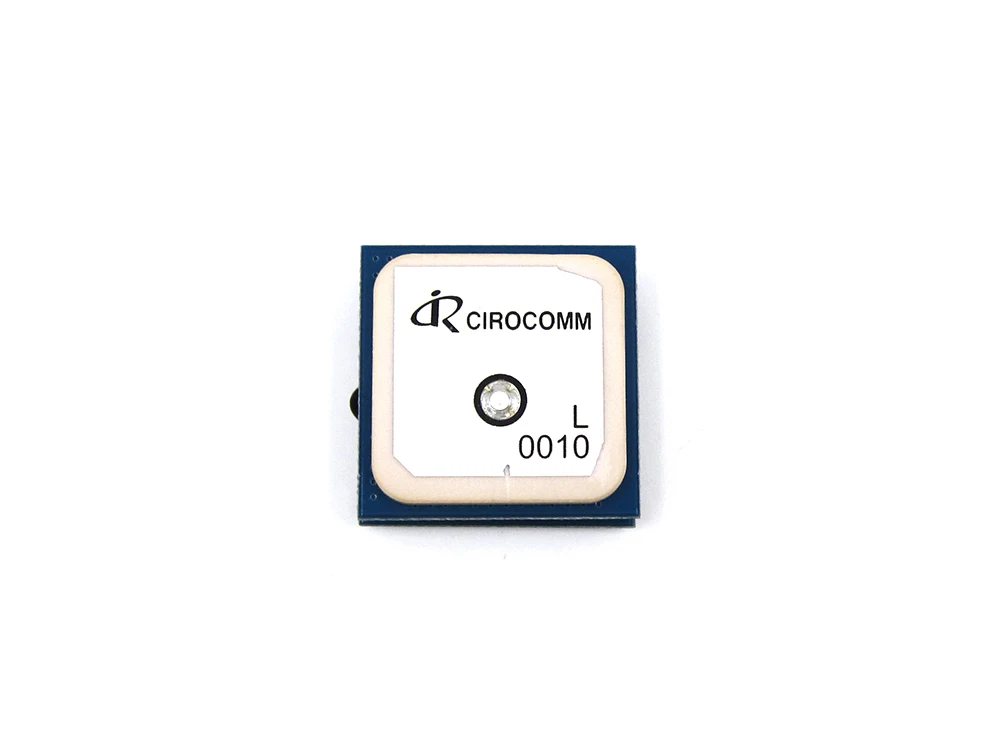

Двойной модуль GPS BEITIAN TTL ГЛОНАСС с активной антенной 4M FLASH BN 280D|Приемник и антенна

Iitem

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, GLONASS, BDS, GALILEO, SBAS, QZSS.

GPS, ГЛОНАСС, SBAS, QZSS по умолчанию.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS (стандартное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA в выключенном состоянии)

Сроки

1us синхронизируется с временем GPS

Время приема

Холодный старт

26s

Теплый старт

25s

Быстрый запуск

1s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

TTL уровня

Протокол передачи данных

NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, храните настройки постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Мощность потребления

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 50мА/5,0 V

Механический Технические характеристики

Измерение

28 мм * 28 мм * 10 мм

Вес

11,8 г

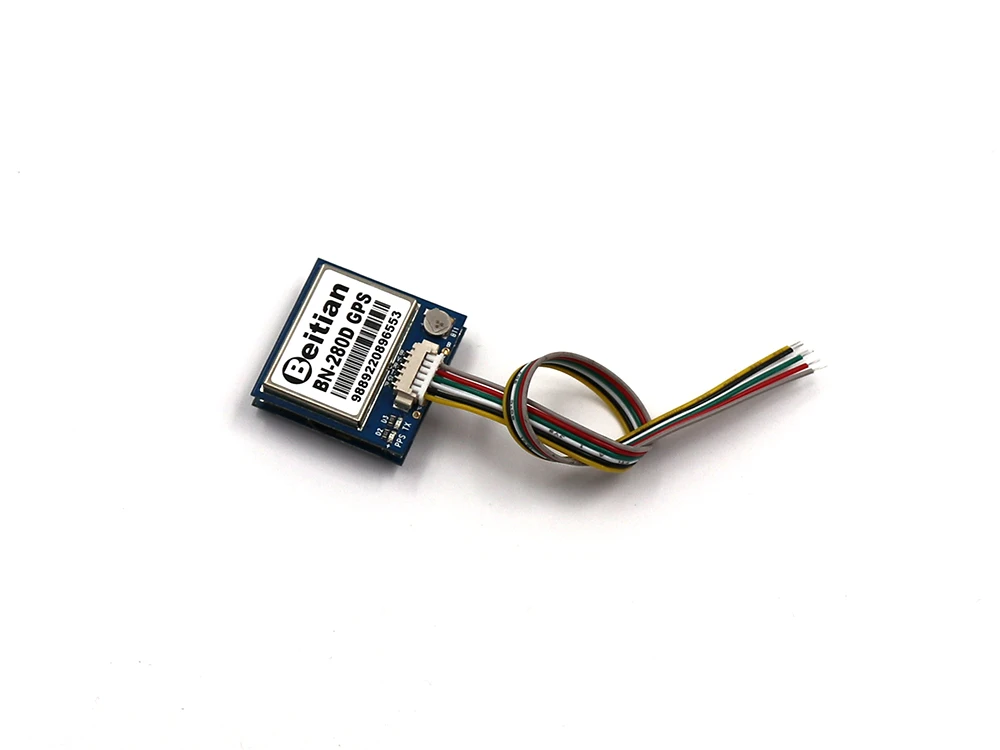

Разъем

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

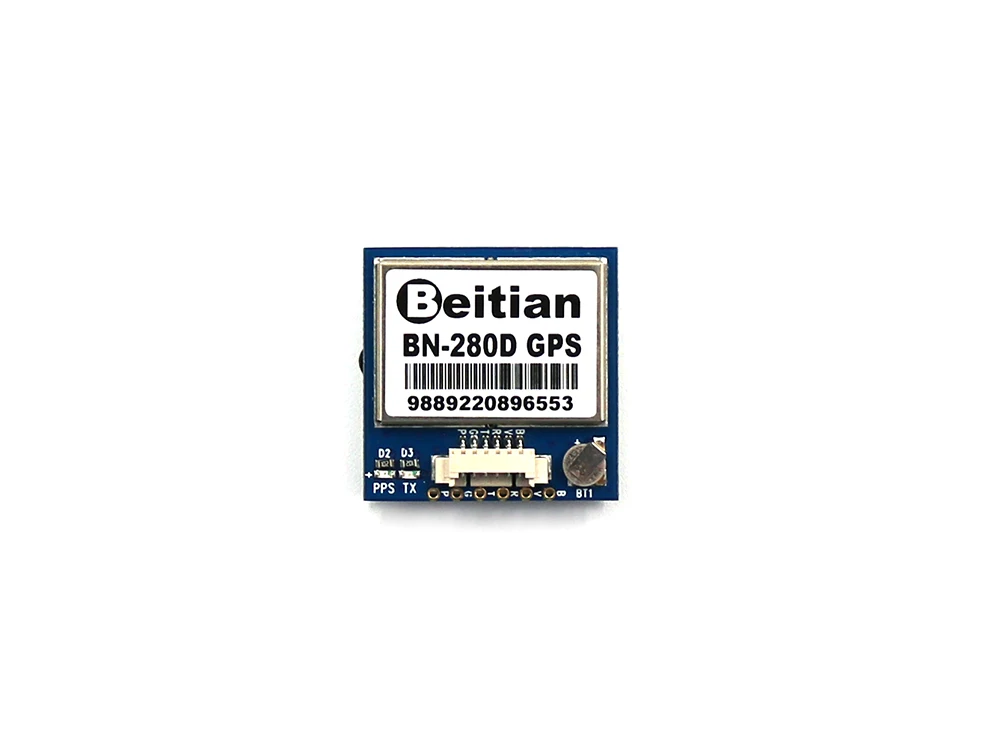

Светодиодный

Встроенный светодиодный светильник

TX светодиодный: синий Выход данных, светодиодный мигание TX

Светодиодный PPS: красный Светодиодный PPS не яркий, когда GPS не фиксирован, мигает, когда фиксируется

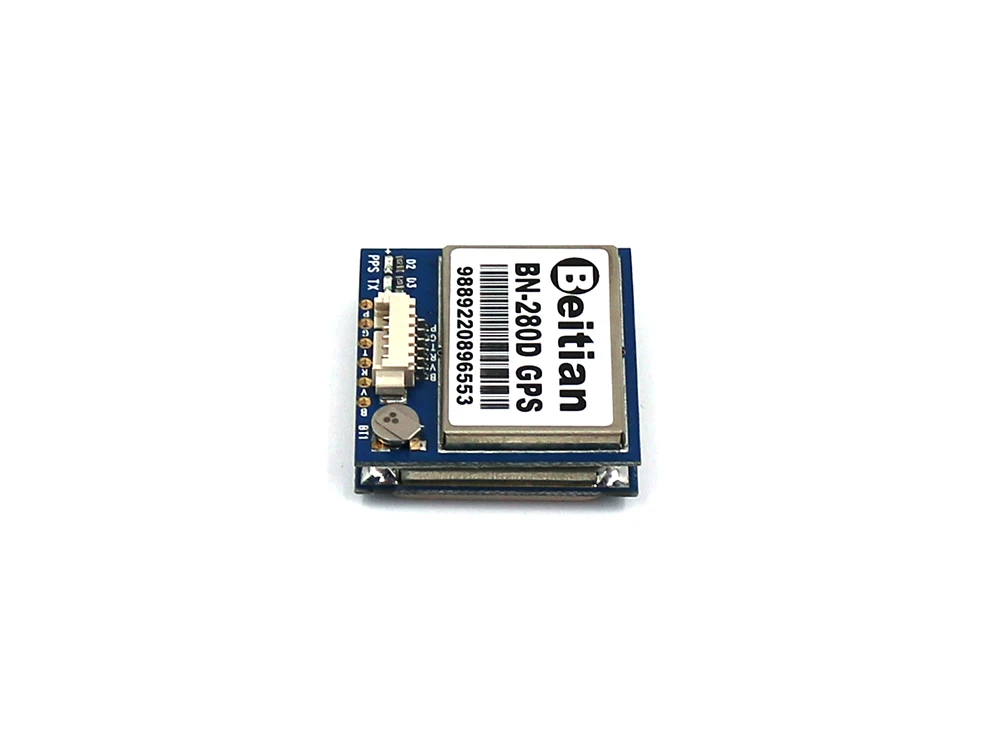

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 пульс в секунду, когда 3D фиксируется

2

GND

G

Заземления

3

TX

O

Выход последовательных данных.

4

RX

Я

Последовательный ввод данных.

5

VCC

Я

DC 3,6 V-5,5 V вход, типичный: 5,0 V

6

BOOT

Я

N.C.
