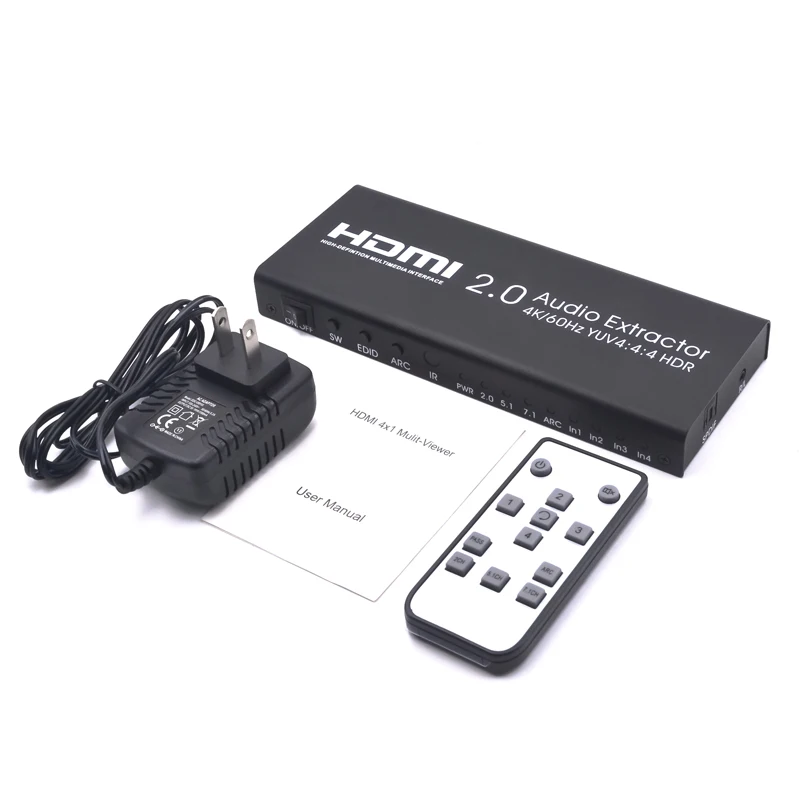

AIXXCO 4 K HDMI 2 0 4x1 выключатель с аудио экстрактор коммутатор сплиттера Поддержка K/60Hz

AIXXCO 4 K HDMI 2 0 4x1 выключатель с аудио экстрактор коммутатор сплиттера Поддержка K/60Hz

Особенности:

• 4 входа сигнала HDMI, один выход HDMI, и синхронно отделить звуковой сигнал, поддержка 1 SPDIF оптический цифровой аудио выход и 1 L/R стерео аналоговый аудио выход
• Разрешение HDMI поддерживает до 4 K/60fs и supports3D
• SPDIF оптический выход поддерживает Dolby Digital AC3, DTS, импульсно-кодовая модуляция (LPCM) и другие цифровые аудио форматы, поддержка 5.1CH выход
• Поддерживает переключение между 4 режимами чтения аудио EDID (2CH/5.1CH/7.1CH/PASS)
• Поддерживает дуговой сварки
• Поддержка инфракрасный пульт дистанционного управления
• Поддержка автоматический выключатель
• Светодиодный индикатор дизайна панели для четкого указания рабочего состояния продукта
• 24 бит/192 кГц чип DAC обеспечивает высокое качество звука
• Без потери сигнала
• Простая установка
• Приведенный в действие DC5V/1A

Технические характеристики:

Поддержка HDMI HDCP версии. ......................................... HDCP 2,2

HDMI вход/выход разрешение ............................................. до to4K/60fs

Поддержка HDMI видео Цвет формат ............................... 2160 P 10/12bit

10/12 бит, 24/25/30 Гц, 2160 p, 10/12 биты в переменного тока, 50/60 Гц

HDMI аудио формат ............................. DTS-HD/Dolby-TrueHD/LPCM7.1/DTS/olby-AC3/DSD

SPDIF цифровой аудио Формиат…… .. Dolby Digital (AC3)/DTS/импульсно-кодовая модуляция (LPCM)

HDMI maxполоса пропускания .............................................................. 600 МГц

HDMI Максимальная скорость aud 18 Гбит/с

Входной сигнал TMDS ............................................. 0,5 ~ 1.5Vp-p (ttl)

Входной выход DDC сигнала ......................................................................................... 5Vp-p (ttl)

ЦАП частота дискретизации. ................................................. 32 ~ 192 кГц

Бит ЦАП rate 16 ~ 24 бит

Аналоговый выход RCA (1 кГц @ 0 дБ) ............................................................. 1 В RMS

Отношение сигнал-шум @ 0 дБ (CC1R/ARM) ......................................... ≥90 дБ

Степень искажения ...................................................................... ≤0. 1%

Частотный отклик ................................................... 20 Гц ~ 20 кГц

HDMI Вход кабель расстояние ..... ≤3m AWG26 HDMI Стандартный кабель

HDMI Выход кабель расстояние ....... ≤3m AWG26 HDMI Стандартный кабель

Максимальный рабочий ток ................................................................ 270mA

Мощность адаптер формат .................. AC 100 V-240 V 50/60 HZ, переменный ток 5 В/1A

Диапазон рабочих температур ...............................................-10 ~ + 55 ℃

Температурный диапазон хранения ...............................................-20 ~ + 60 ℃

Диапазон рабочей влажности ................... 10 ~ 90% RH (без конденсации)

Диапазон влажности хранения ........................... 5 ~ 95% RH (без конденсации)

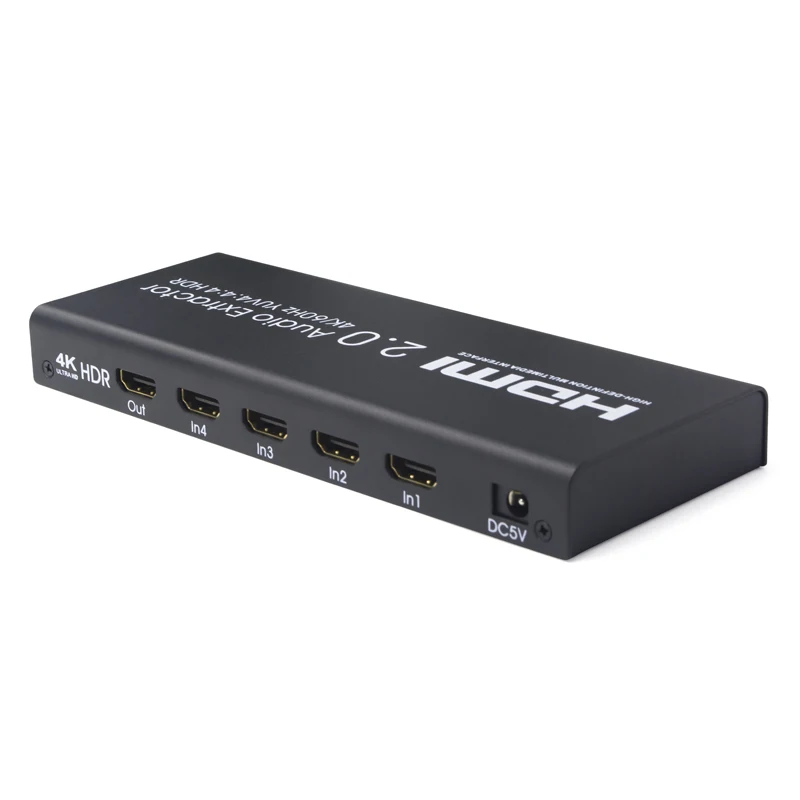

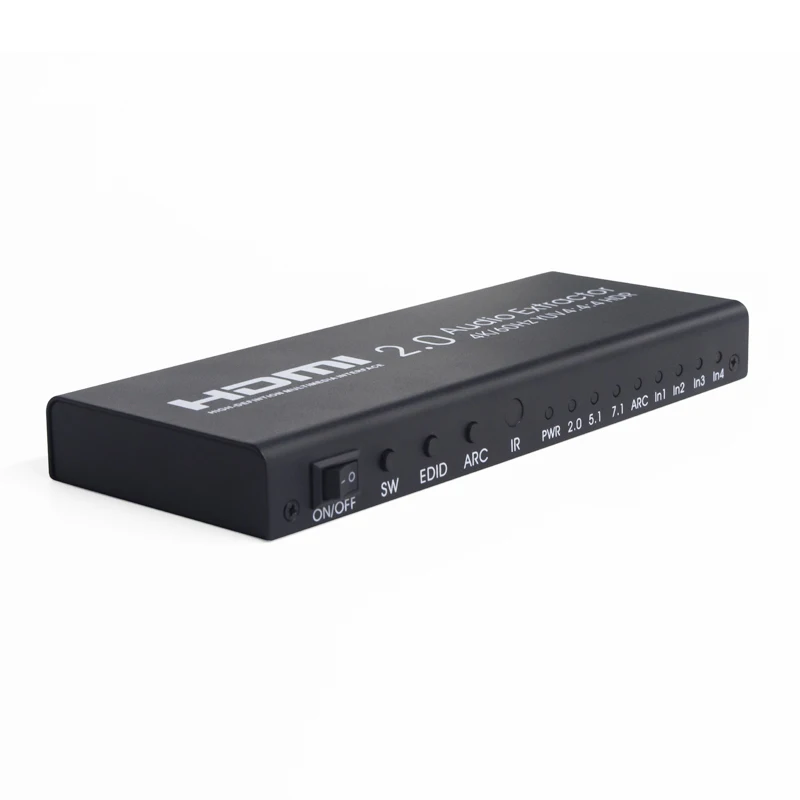

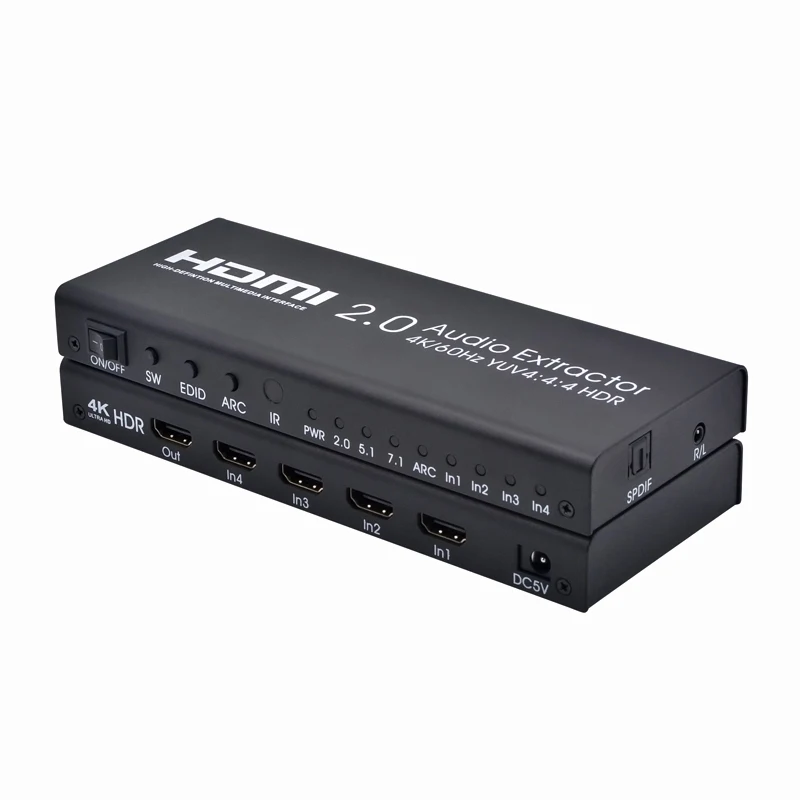

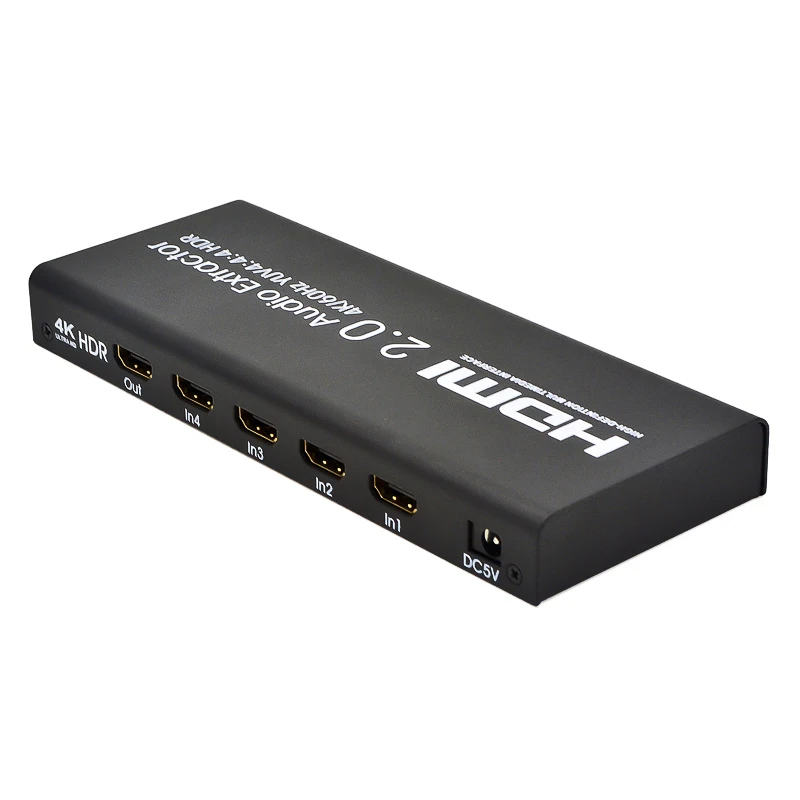

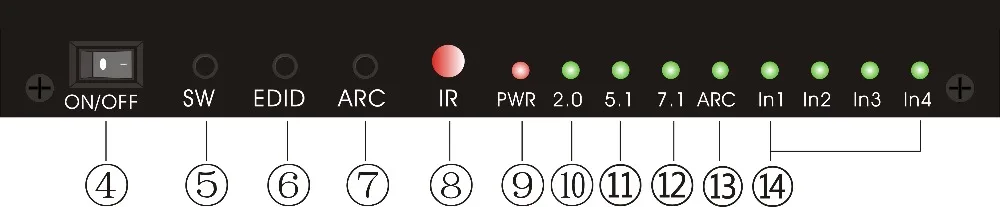

Диаграмма интерфейсов:

①Out ............................................................... HDMI Выход Порты и разъёмы

②In1-In4. ......................................................... HDMI Мощность Вход

Dcdc5-12V ........................................................................................... порт ввода питания

④ Вкл/выкл ................................................................ Мощность переключатель

⑤Sw ............................................................... HDMI входной переключатель

⑥Edid ............................................................ Аудио режим переключения

⑦Arc ...................................................................... дуговой переключатель

⑧Ir .................................................................... ИК-приемник Порты и разъёмы

⑨Pwr .......................................................... Мощность Световой индикатор

⑩2. 0 .............................................................. 2,0 Световой индикатор

⑪5. 1 ................................................................... 5,1 Световой индикатор

⑫7. 1 ................................................................... 7,1 Световой индикатор

⑬Arc ............................................................. дуги Световой индикатор

⑭In1 ~ IN4. ...................................................... Вход Световой индикатор

⑮Spdif ..................................... spdif выход

⑯R/L ........................................................................... R/L Выход

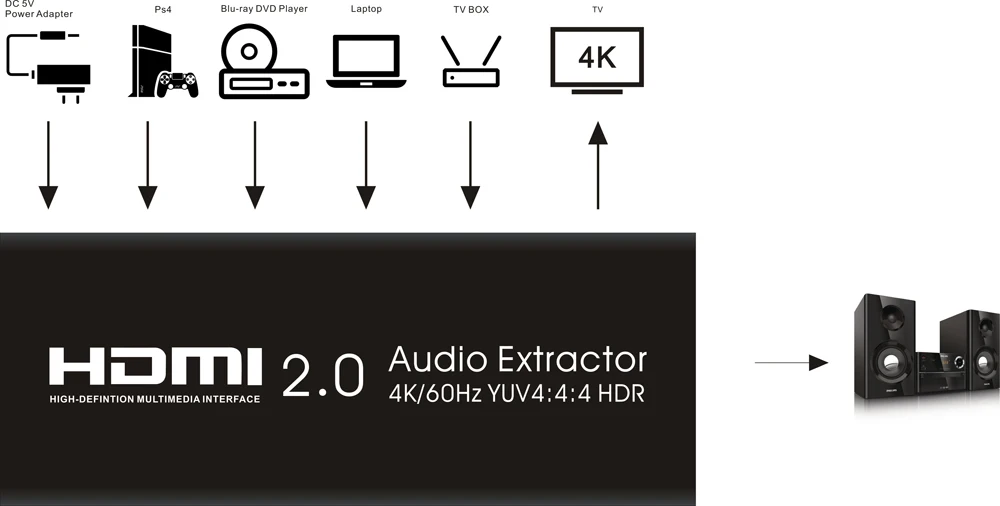

Тип подключения и Управление:

1. Подключите выход DVD/BD HDMI HD к входу HDMI разветвителя через кабель HDMI.

2. Подключите HDMI выход разветвителя к телевизору/дисплею HDMI вход через кабель HDMI.

3. Когда требуется цифровое аудио, выход оптического цифрового аудио выходного интерфейса разветвителя подключен к оптическому входу усилителя мощности через кабель оптического волокна.

4. В тех случаях, когда аналоговый аудио не требуется, подключения 2-х канальный аналоговый аудио к усилителю, аналоговый аудио вход через 3,5 мм аудио-кабель.

Обратите внимание, что каналы соответствуют один к одному, а режим EDID аудио выбран в режиме 2CH.

Наконец, подключите головку адаптера питания постоянного тока к входу декодера постоянного тока, а затем подключите адаптер к розетке питания.
