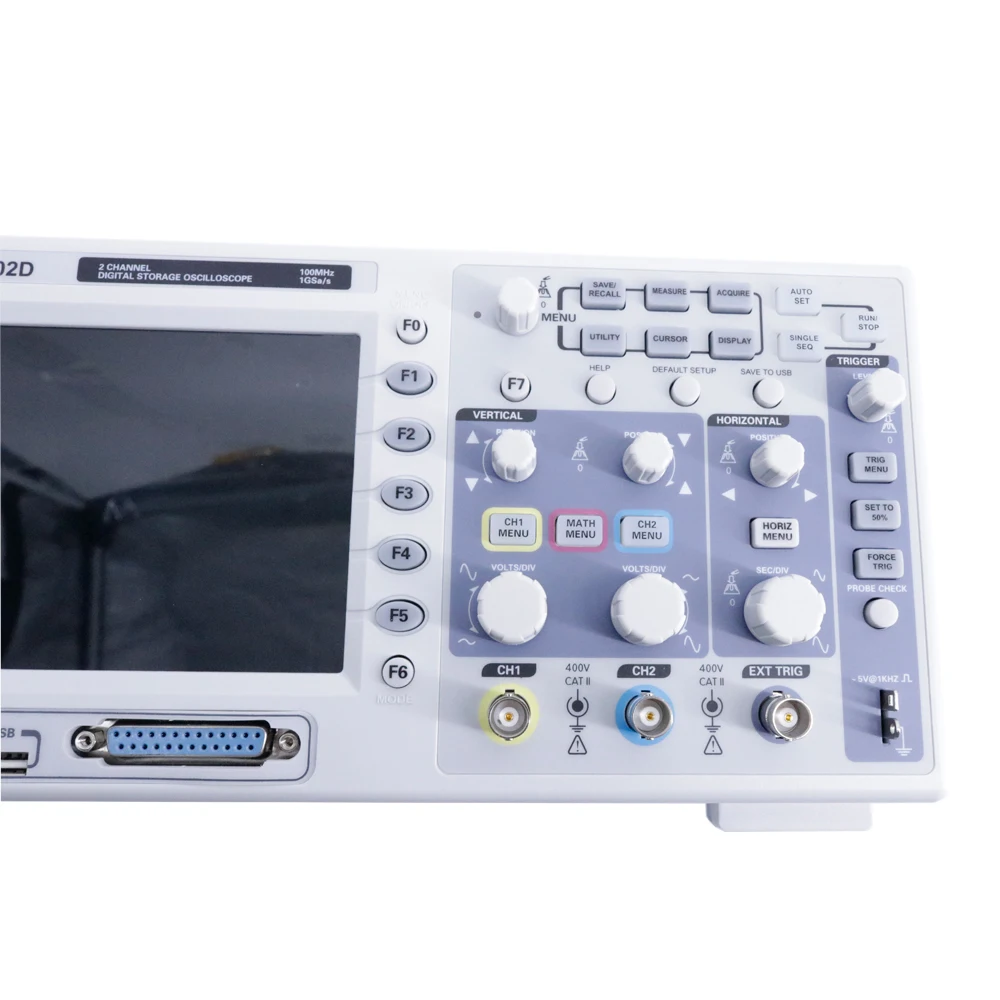

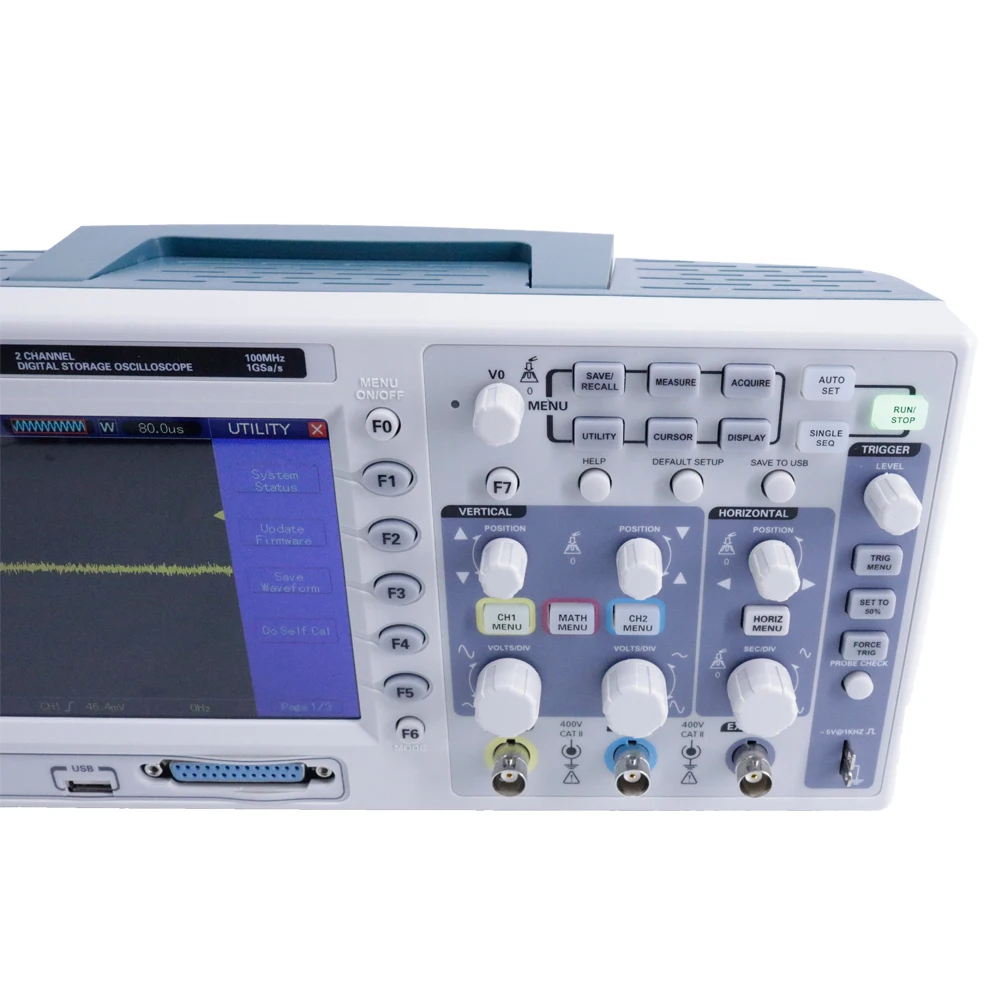

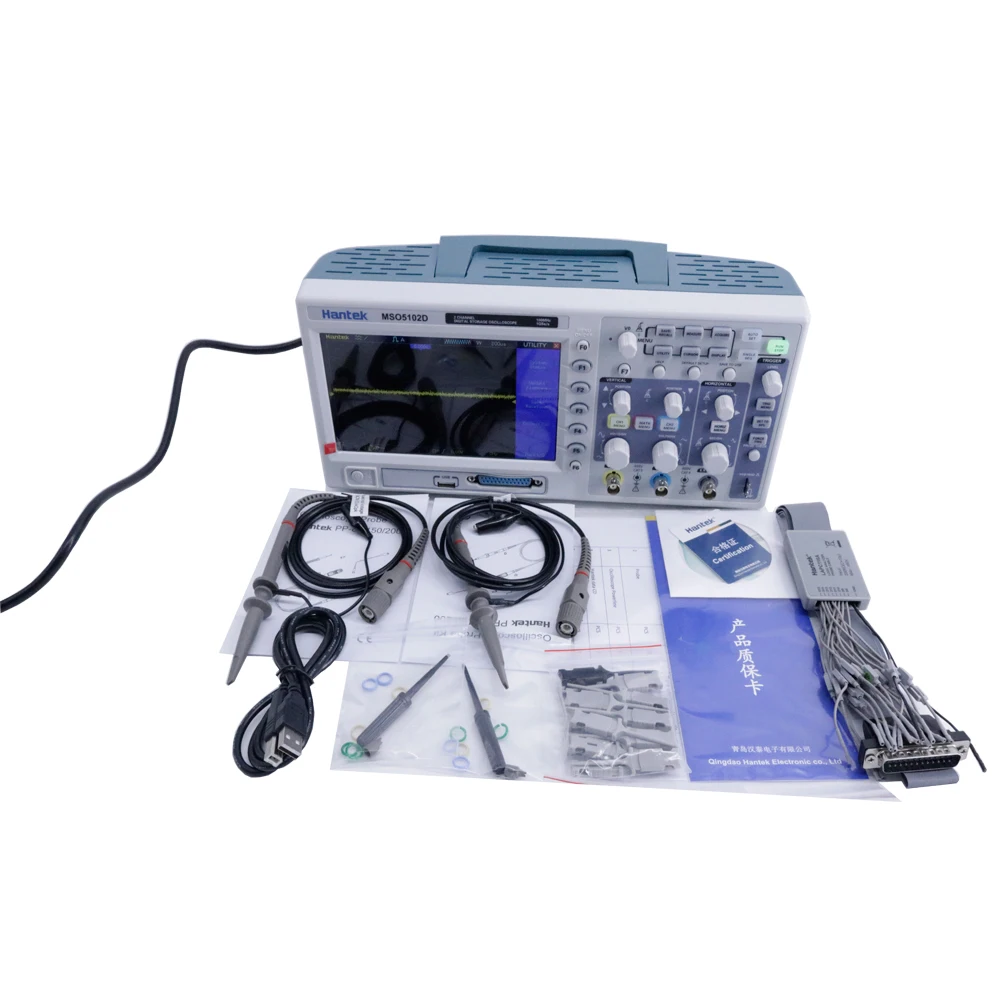

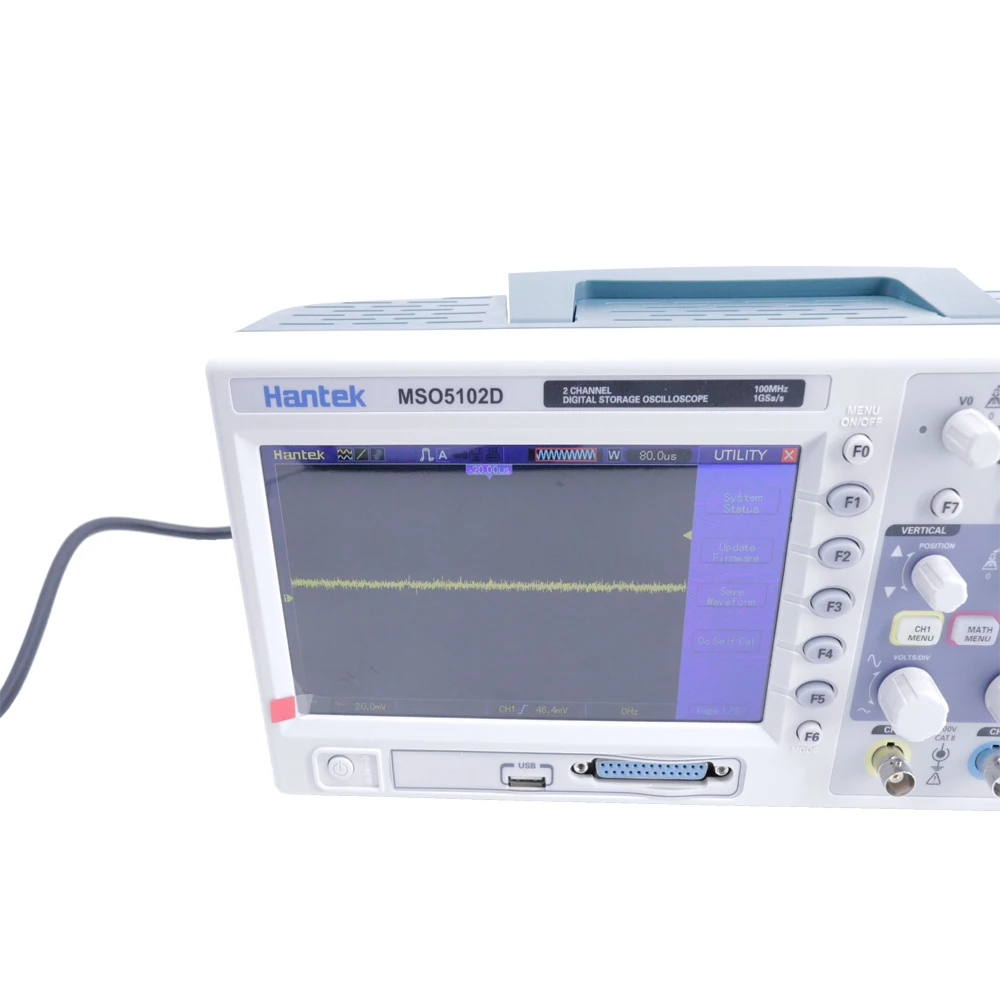

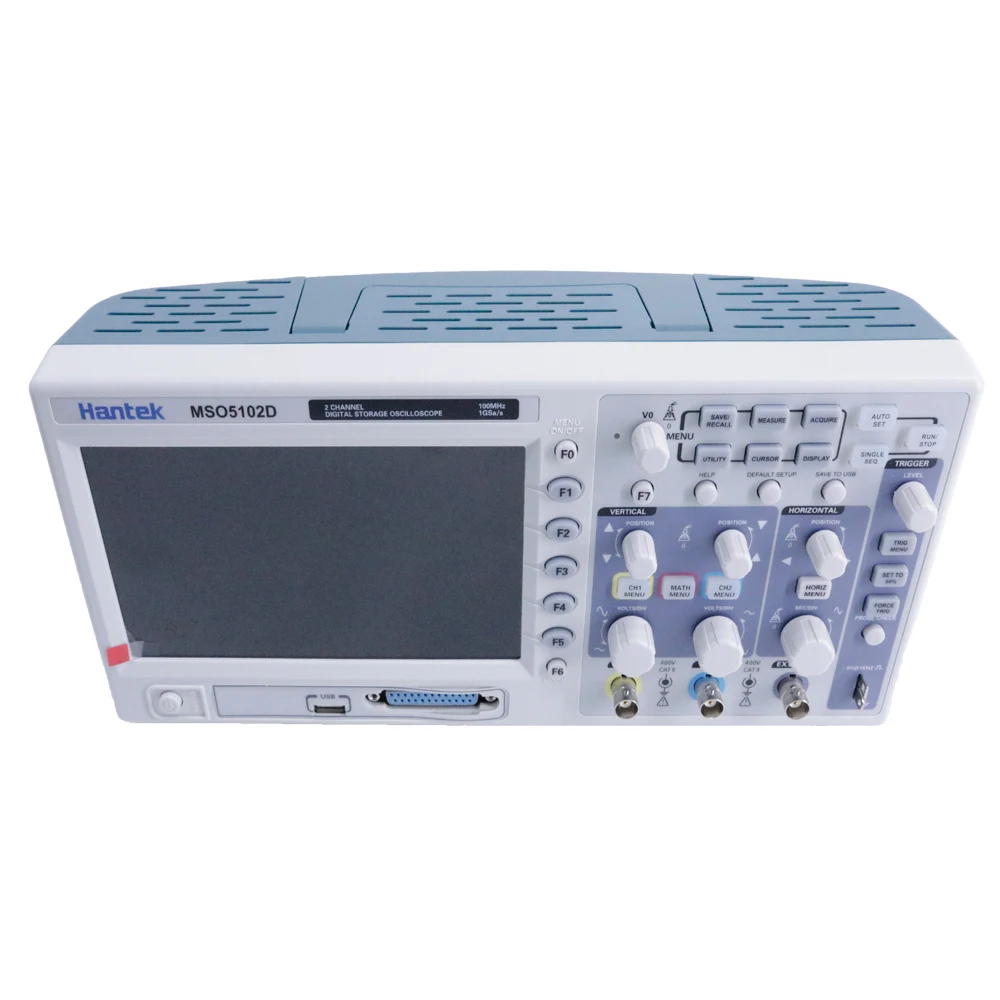

Осциллограф Спецификация

По горизонтали

Модель

MSO5062D

MSO5102D

MSO5202D

Пропускная способность

60 МГц

100 МГц

200 МГц

Частота дискретизации диапазон

Макс. 1GS/s

Сигналов интерполяции

(Sin x)/x

Глубина памяти (образцы)

Одноканальный: максимум 1 м; Двухканальный: максимум 512 K (4 K, 16 K, 40 K опционально)

SEC/DIV диапазон

8ns/div-40s/div (шаг в последовательности: 2,4, 8)

Частота дискретизации и точность времени задержки

50 ppm в любом ≥1ms интервалах времени

Точность измерения времени Delta (Полная Полоса пропускания)

Одиночный, «пробный» режим

(1 интервал выборки + 100ppm × показания + 0,6 ns)

> 16 раз выше среднего

(1 интервал выборки + 100ppm × показания + 0,4 ns)

Интервал выборки = сек/див÷200

Вертикальный

Аналого-цифровой преобразователь

8-бит, каждый канал выборку одновременно

Вольт/DIV диапазон

2mV/div ~ 5 V/div при вводе с байонетным коаксиальным разъемом

Диапазон местоположения

400мв (2МВ/див ~ 20мв/див)

2 В (50 мВ/див ~ 200 мВ/див)

4 V (500mV/div ~ 2 V/div)

С алюминиевой крышкой, 50В (5 V/div)

Дополнительный аналоговый лимит полосы пропускания (Типичный)

20 МГц

Низкочастотная характеристика (-3 дБ)

≤10hz на выход с байонетным коаксиальным разъемом

Время подъема на выходе BNC (Типичный)

60 МГц

100 МГц

200 МГц

≤ 5.8ns

<3.5ns

<1.8ns

Вертикальный получить точность

3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/див;

4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока

Средний режим приобретения

Тип измерения: ≥16 средний сигнал с нулевым вертикальным положением.

Точность: (3% × Чтение + 0.1div + 1 мВ), применимо к 10 мВ/div или выше единиц.

Тип измерения: ≥16 средний сигнал вертикального положения без нуля.

Точность: [3% × (показания + вертикальное положение) + 1% × вертикальное положение + 0.2div].

Для установки от 2mV/div до 200mV/div, + 2mV; для 200mV/div до 5 V/div, + 50mV.

Прибор для измерения напряжения точность повторяемости

Средний режим приобретения

В тех же условиях и условиях окружающей среды, получение ≥ приращение напряжения

Между двумя групп в среднем 16 выше сигналов: (3% × показания + 0,05 div)

Триггер

Чувствительность триггера (тип триггера кромки)

Соединительная муфта

Чувствительность

Постоянного тока

Источник света

60 МГц

100 МГц

200 МГц

CH1

CH2

1div от постоянного тока до 10 МГц, 1.5div

От 10 МГц до полного

1.5div от 10 МГц до 100 МГц, 2div

От 100 МГц до полного

EXT

200 мВ от постоянного тока до 100 МГц

200 мВ от постоянного тока до 100 МГц, 350 мВ

От 100 МГц до 200 МГц

EXT/5

1 В от постоянного тока до 100 МГц

1 В от постоянного тока до 100 МГц, 1,75 в от

От 100 МГц до 200 МГц

Переменного тока

Ослабляет сигналы ниже 10 Гц

HF отклонить

Ослабляет сигналы при превышении 80 кГц

LF отклонить

Точно так же, как ограничение соединения постоянного тока при частоте выше 150 кГц;

Уменьшает сигналы при температуре ниже 150 кГц.

Триггер диапазон уровня

Источник света

Диапазон

CH1, CH2

8 делений от центра экрана

EXT

1,2 V

EXT/5

6

Точность уровня триггера, типичная

(Точность определения его местонахождения составляет

Для сигналов с подъемом и падением

Время ≥ 20ns)

Источник света

Точность

CH1, CH2

(0.2div × V/div) (в пределах 4 делений от центра экрана)

EXT

(6% настроек + 40мв)

EXT/5

(6% настроек + 200 мВ)

Установите уровень триггера до 50% (Типичный)

Для входных сигналов ≥ 50 Гц

Видео тип триггера

Источник света

Диапазон

CH1, CH2

Амплитуда 2 точек пик-пик

EXT

400mV

EXT/5

2В

Формат сигнала, частота поля и

ВидеоТип триггера

Любое поле или любая линия поддержки NTSC PAL

И SECAM

Выравнивание диапазон

100ns-10s

Широтно-импульсная вспышка триггера

Режим

Когда <,>, =, или & ne; триггер; положительные или отрицательные импульсы.

ТРИГГЕРНАЯ точка

=: Триггеры при падении пульса над уровнем триггера.

& Ne;: если Пульс более узкий, чем указанная ширина, Точка запуска-это падающий край; или триггер, когда

Длительность импульса дольше, чем время настройки ширины.

<: Срабатывает, когда длительность импульса меньше времени установки ширины.

> (Также называется триггером сверхурочной работы): Триггеры, когда пульс больше, чем Настройка ширины.

Диапазон

20ns ~ 10 s

Склон

Режим

Когда <,>, =, или & ne; триггер; положительные или отрицательные откосы.

ТРИГГЕРНАЯ точка

=: Срабатывает, когда наклон волны равен настройке наклона.

& Ne;: срабатывает, когда наклон сигнала не равен настройке наклона.

<: Срабатывает, когда наклон формы волны меньше, чем настройка наклона.

>: Срабатывает, когда наклон формы волны больше, чем настройка наклона.

Диапазон

20ns-10s

Триггерный триггер

От подъема или падения; время установки: 20-10 s

Альтернативные триггер

CH1

Внутренний триггер: edge, pulse, video или slop

CH2

Внутренний триггер: edge, pulse, video или slop

Триггер счетчик частоты

Считывания разрешение

6bit

Точность (обычная)

30 ppm (включая все отклонения частоты и 1 погрешность расчета)

Частотный диапазон

Соединение переменного тока, от минимального 4 Гц до указанной полосы пропускания

Источник света

Режим «ширина импульса» или «триггер края»: все доступные источники триггера

"Счетчик частоты" всегда измеряет источник срабатывания, даже когда получение осциллографа приостановлено из-за

Состояние операции меняется, или когда одно приобретение завершено.

Режим запуска «ширина импульса»: осциллограф вычисляет импульсы, окно которых имеет эффективную амплитуду,

Которые измеряют при 1 s и отвечают условиям запуска. Например, если PWM импульсная линия настроена на <режим, а ширина

Соответственно Установите на меньшее время, тогда узкий Пульс среди них будет тот, который будет рассчитан.

Режим «триггера кромки»: осциллограф вычисляет все края с достаточной амплитудой и правильной полярностью.

Режим «видео триггера»: «счетчик частоты» не работает.

Приобретение

Режим

Образец, определение пикового значения и среднее

Одиночный след

Режим приобретения

Приобретение времени остановки

Образец, пиковое значение обнаружения

Все коммуникации начинают одно приобретение одновременно

Средний

Все коммуникации начинаются с одновременного приобретения,

И может быть 4, 8, 16, 32, 64 или 128

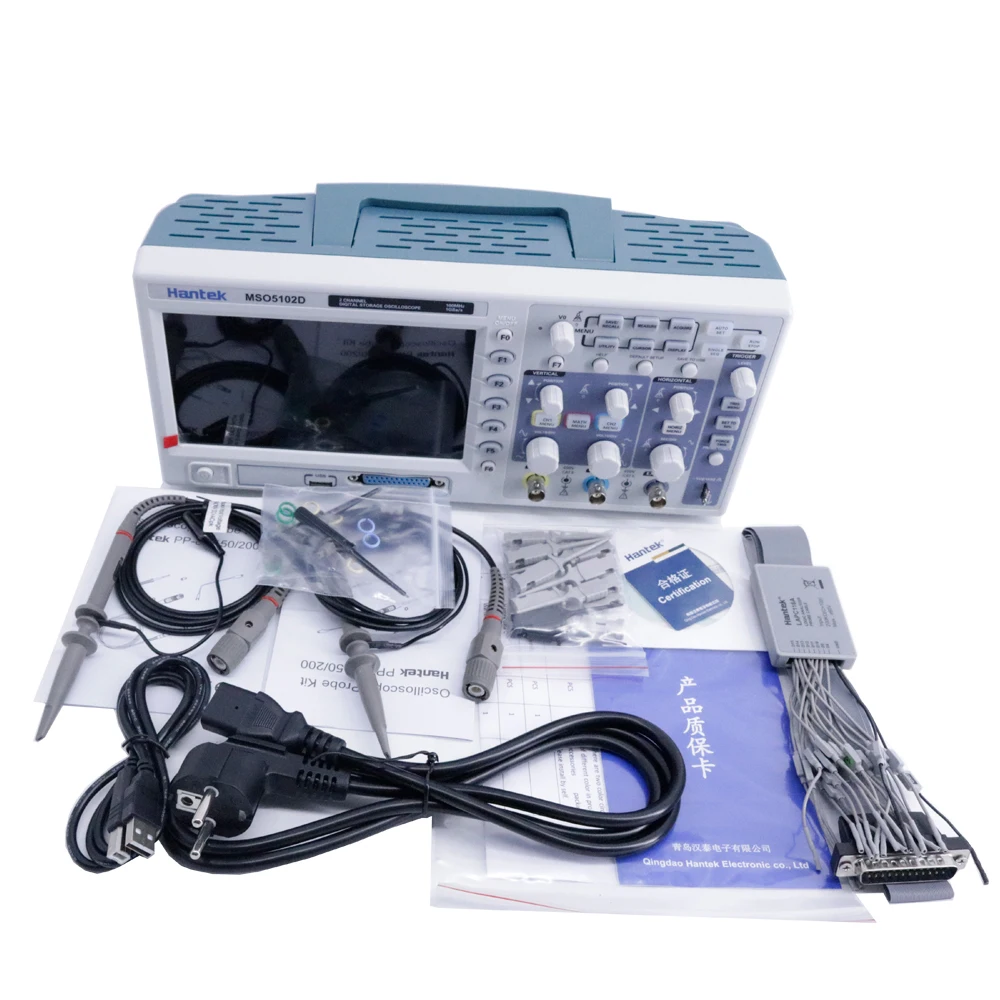

Входной сигнал

Входное соединение

DC, AC или GND

Входное сопротивление, соединение постоянного тока

1MΩ2% для 20pF3 pF

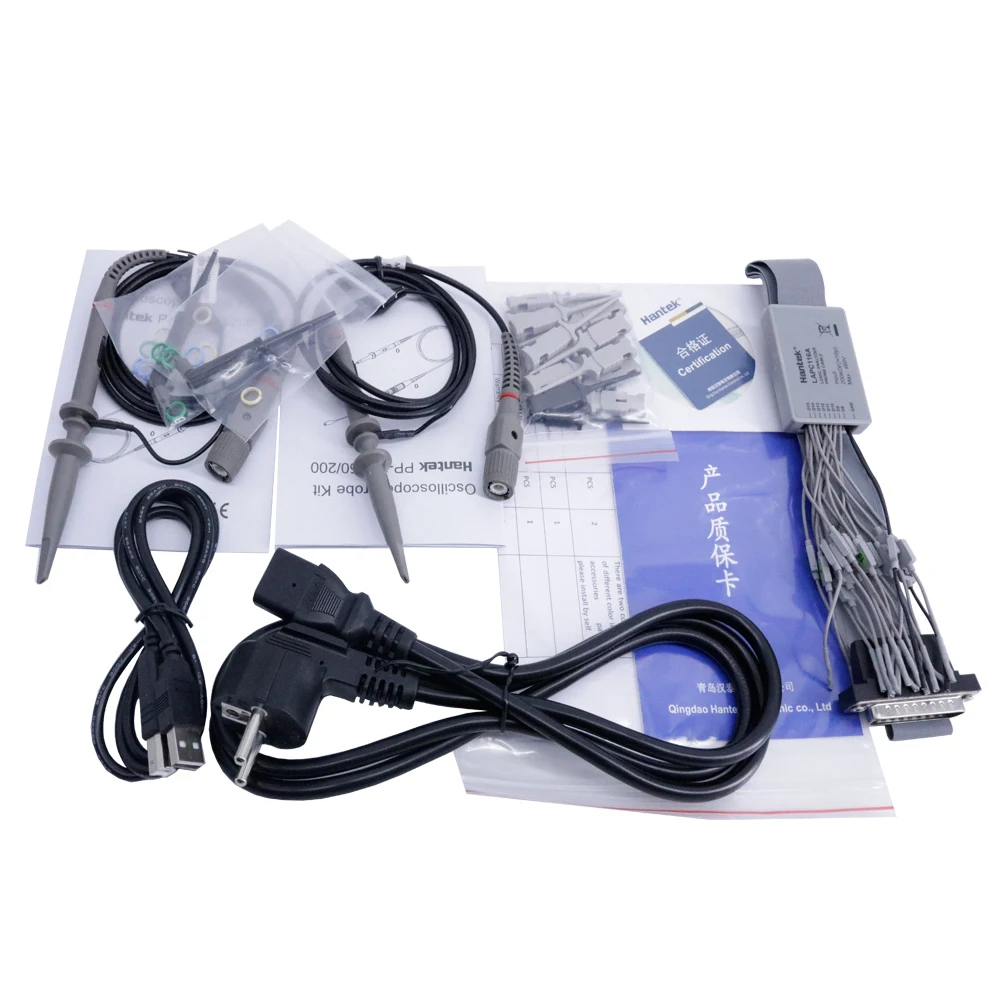

Затухания зонда

1X, 10X

Поддержка затухания зонда

Коэффициенты

1X, 10X, 100X, 1000X

Макс. Входное напряжение

Защита от перенапряжения Тип

Макс. Напряжение

Кот I и Кот II

Тип установки: 300 VRMS (10 ×)

CAT III

150 VRMS (1×)

Тип установки: занимает 20 дБ/десять лет как наклон, от 100 кГц выше начинает снижаться до ≥ 3 МГц *, пиковое значение переменного тока составляет 13 В.

Для форм несинусоидального сигнала пиковое значение должно быть менее 450 в. Выше 300 в продолжительность смещения должна быть

Менее 100 мс. Уровень сигнала RMS (включая все компоненты постоянного тока, удаленные через соединение переменного тока) должен быть ограничен

До 300 V. Если за пределами этих значений, это может повредить устройство.

Измерение

Курсоры

Разница между курсорами напряжения V; разница между курсорами времени T; 1/T рассчитывается по Гц.

Автоматическая (32)

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса,

Delay1-2Rise, Delay1-2Fall, + Duty,-Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean,

Preiod RMS, FOVShoot, RPREShoot, bwidthfrfrfrlrlrflfrlff

Общие

Дисплей

Тип

7 ”TFT, 64 K истинный цвет LCD

Разрешение

800x480 точек

Контраст

16 передач с индикатором хода, чтобы показать регулировку

Зонд компенсатор выход

Выходное напряжение (типичное)

Около 5Vpp вход ≥ 1 м Ω нагрузка

Частота (обычная)

1 кГц

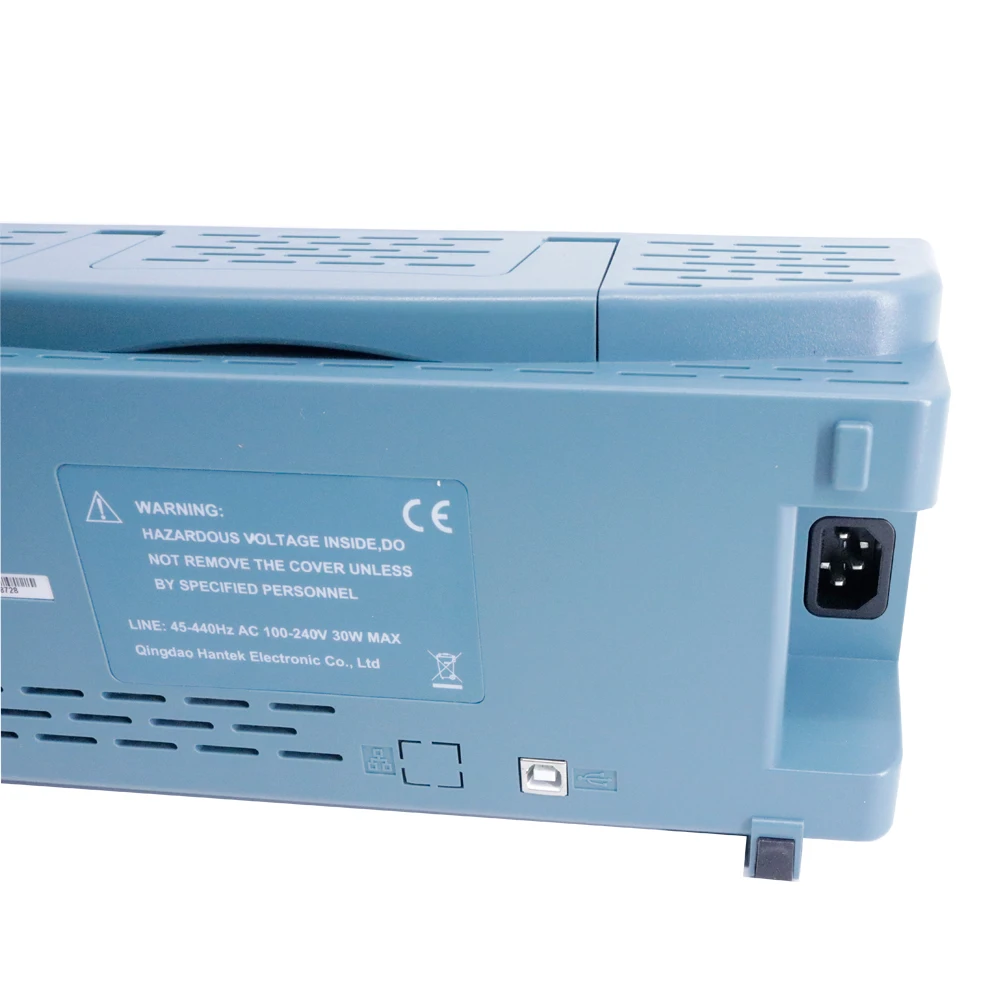

Блок питания

Стабилизатор напряжения

100-120VACRMS (10%), 45 Гц до 440 Гц, CAT

120-240VACRMS (10%), 45Hz до 66Hz, CAT

Мощность

<30 W

Предохранитель

2A, рейтинг, 250 V

Окружающая среда

Температура

Работа: от 32 до 122 (от 0 до 50)

Не работает: от-40 до 159,8 (от-40 до + 71)

Тип охлаждения

Конвекционная печь

Влажность

+ 104 или ниже (+ 40 или ниже): ≤ 90% относительной влажности

+ 106 до 122 (+ 40 до 50): ≤ 60% относительная влажность

Высоту поверхности моря

Рабочие и не работает

3000 м (10000 футов)

Случайной вибрацией

50 Гц до 500 Гц: 0,31g RMS, каждый осевой: 10 минут

Не работает

От 5 Гц до 500 Гц: 2,46 г RMS, каждый осевой: 10 минут

Механическому воздействию

Рабочая

50 г, 11 мс, полусинусоидальная волна

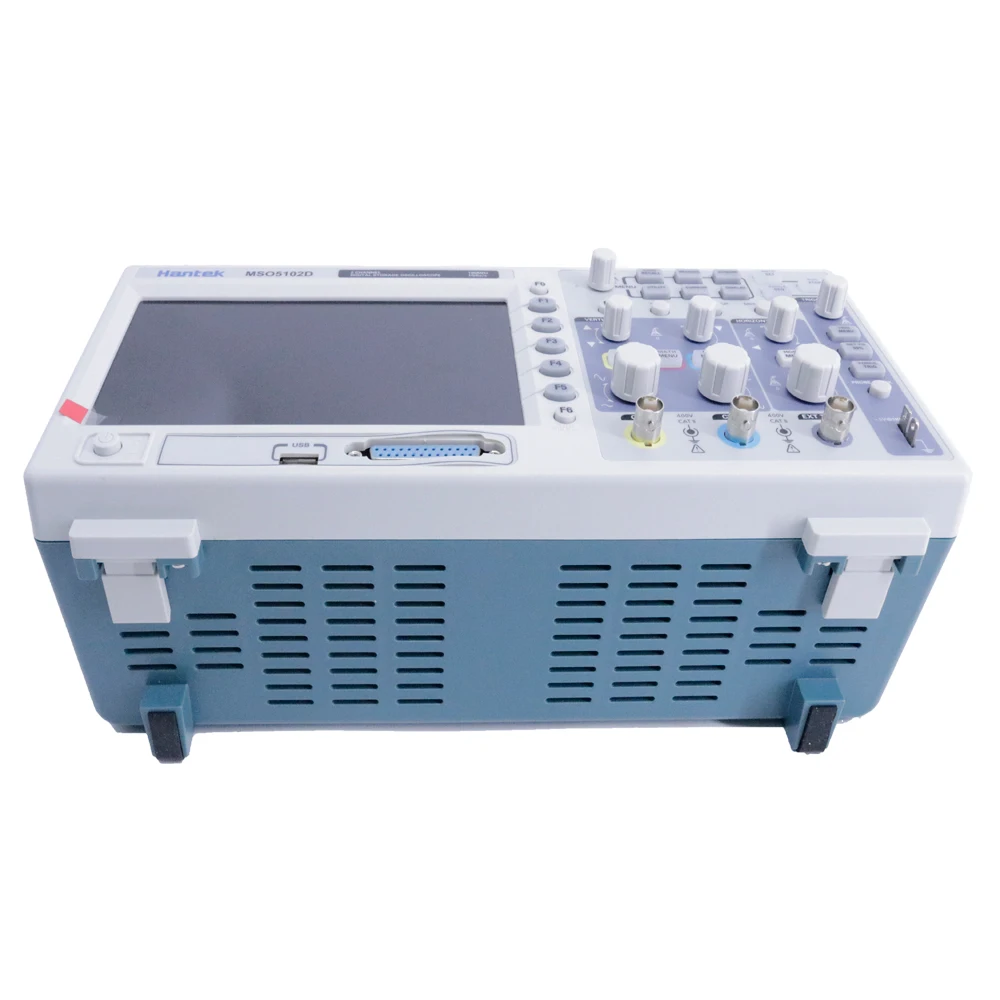

Механические часы

Измерение

Длина

313 мм

Высота

142 мм

Толщина

108 мм

Вес

Не включая вес упаковки и аксессуаров

2,08 кг

Размер упаковки

Длина

395 мм

Ширина

410 мм

Высота

275 мм

Вес брутто

Включая все аксессуары

Около 3,2 кг

Логический анализатор спецификация

Отобранные каналы

16 (делится на 2 группы)

Макс. Входное Полное сопротивление

200 K (C = 10 p)

Диапазон входного напряжения

-60 В ~ 60 в

Материнскую плату диапазона значений

-8 В ~ 8 в

Макс. Частота дискретизации

500 МГц

Спутникового приемника

TTL, CMOS, ECL

Образец Глубина

512 ksample

Курсоры

Разница между курсорами напряжения V; разница между курсорами времени T; 1/T рассчитывается по Гц.

Измерение

Периода и частоты

Запись позиции

RefA

Refb

Триггер

Края

D0-D15 выбрать наклон (подъем или опускание края)

Длительность импульса:

D0-D15 выбрать полярность пульса (положительный или отрицательный пульс),

Триггер, когда (=, & ne;,>, <), триггер, ширина импульса

Код типа

D0-D15 выбрать тип кода (H, L, X)

Продолжительность

D0-D15 выбрать время и триггер

(Завершение данных, запуск данных и задержка данных)

Очереди

D0-D15 выбрать определенный индекс данных (0-3) и

Тип кода (H, L, X)

Повторите

D0-D15 выбрать тип кода (H, L, X) и повторять
