YD-H-SW401S 4x1 HDMI QUAD MULTI-VIEWER с бесшовным переключателем | Электроника

---

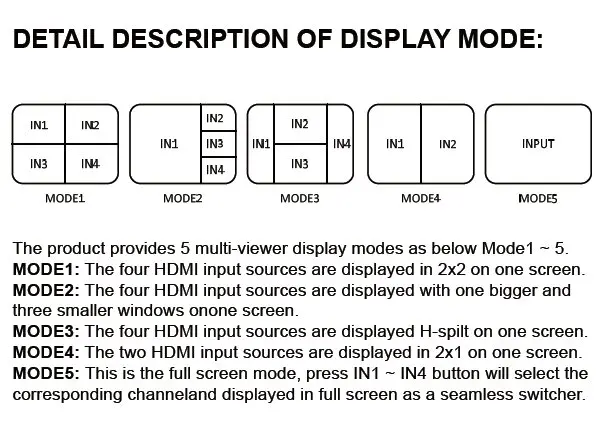

Введение:Этот HDMI 4X1 переключатель является высокопроизводительным 4 на 1 Quad мульти-просмотра с бесшовным переключателем. Он поддерживает четыре источника входного сигнала HDMI, которые будут отображаться на одном экране с пятью режимами мультипросмотра. В качестве переключателя он также может легко переключать четыре входа HDMI. Продукт может управляться различными способами, с помощью кнопки передней панели, ИК, управления и т. Д.

Особенности:

● Совместим с HDMI 1.3a, HDCP 1,2● Поддерживает мультиплексирование HDMI 4-вход и 1-выход● Поддерживает разрешение до 1080p6 0 высокой четкости● Поддержка 4 на 1 Quad multi-просмотра и бесшовный переключатель (с тем же разрешением)● Кнопка поддержки, ИК-контроль● Поддержка скалер вверх, функция скалер вниз● Поддержка разрешения нескольких выходов

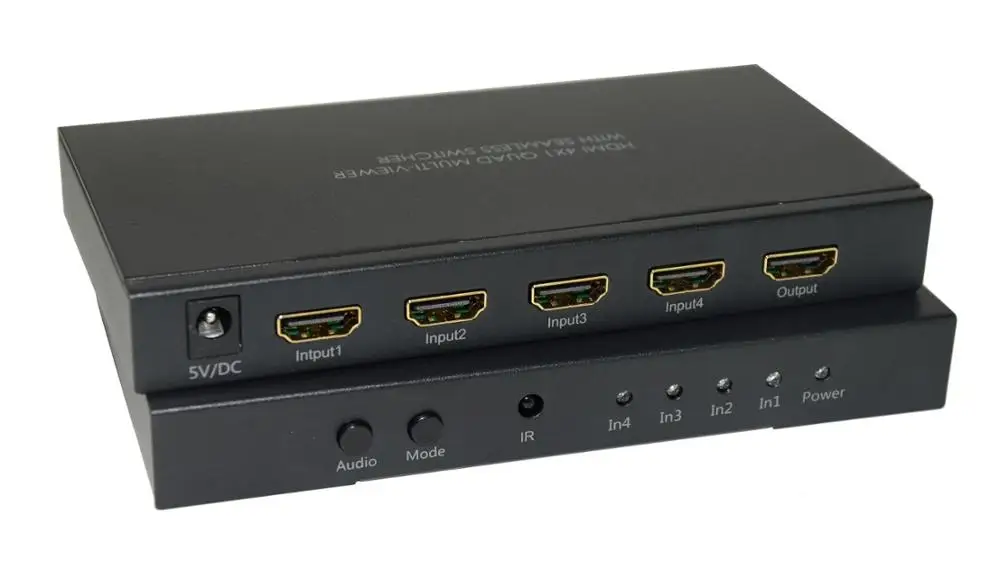

Обзор продукта:

1. Кнопка Аудио: Нажмите эту кнопку, чтобы выбрать звук из источников ввода.2. Кнопка MODE: Нажмите эту кнопку, чтобы выбрать режим отображения нескольких видов.3. ИК: окно приемника дистанционного управления.4. 1,2,3,4 светодиодный: синий светодиодный индикатор горит при подключении устройства к источнику.5. Светодиодный источник питания: синий светодиодный индикатор горит при подключении устройства к источнику питания.

1. 5 В/Постоянный ток: подключите блок питания 5 в постоянного тока и подключите адаптер к розетке переменного тока.2. HDMI Input1.2.3.4: Эти входы HDMI находятся там, где вы подключаете выход источника HDMI от DVD,PS3, телеприставки и записной книжки.3. Выход HDMI: HDMI-это то место, где вы подключаете HDTV или монитор с HDMIcable для отображения источника ввода.

Подключение и эксплуатация:

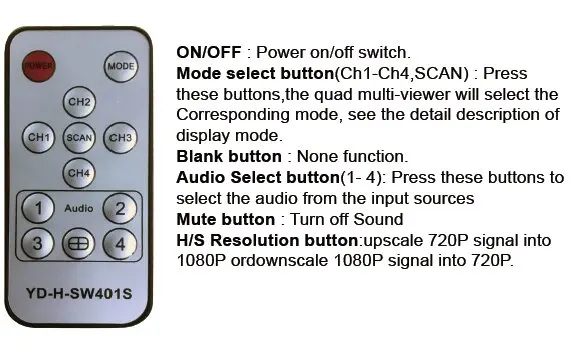

1. Подключите источники сигнала, такие как Blu-Ray плеер, Play Station 3, аудио/видео приемник, спутниковые приемники и компьютеры, оснащенные выходными интерфейсами HDMI с коротким высокоскоростным кабелем HDMI к входам HDMI Switcher.2. Подключите HDMI выход HDMI Switcher к экранному устройству высокой четкости, таким как HD-LCD, HD-DLP и HD проекторы с входными интерфейсами HDMI с кабелем HDMI к выходу HDMI Switcher.3. Коммутатор питается от внешнего источника питания, который входит в комплект. Сначала Подключите питание к источнику, затем к переключателю, а затем к HD телевизору или проектору.4. Входной источник может управляться с дисплея. Переключатель имеет возможность управления через переднюю кнопку, пульт дистанционного управления.

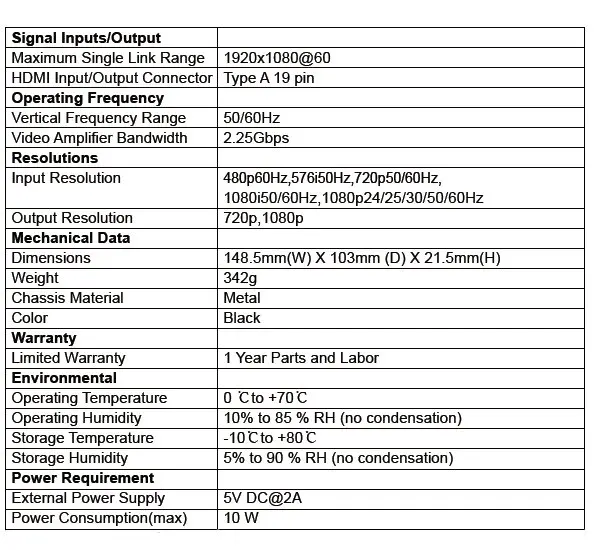

Спецификация:

Посылка:

● 1 Главный блок• 1x 5V/DC, 2А Питание● 1x Руководство пользователя● 1 пульт дистанционного управления
