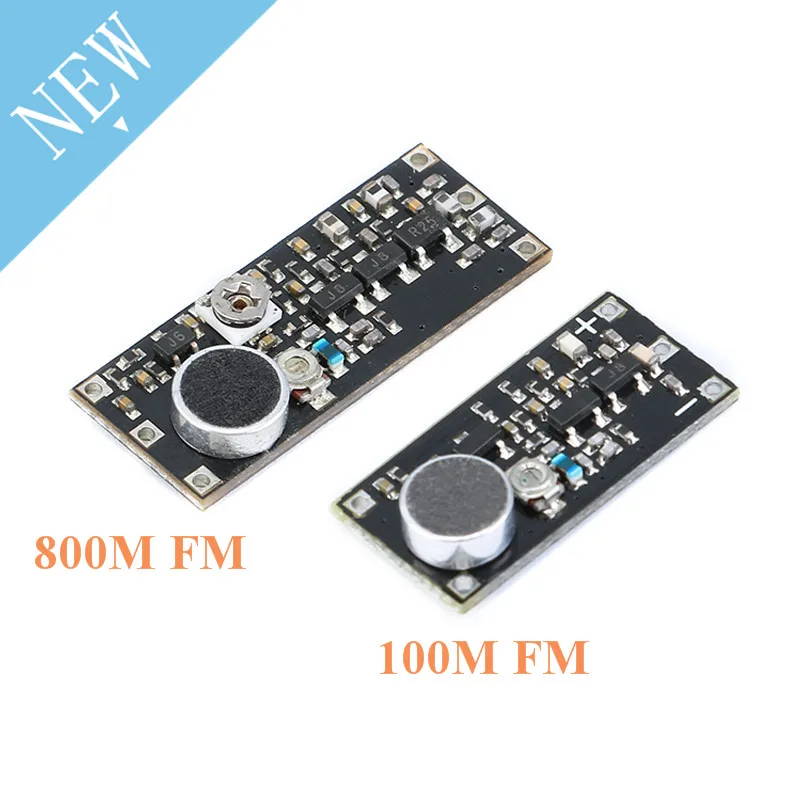

FM-передатчик беспроводная подсветка Модуль платы частоты для Arduino регулируемый

FM-передатчик беспроводная подсветка Модуль платы частоты для Arduino регулируемый

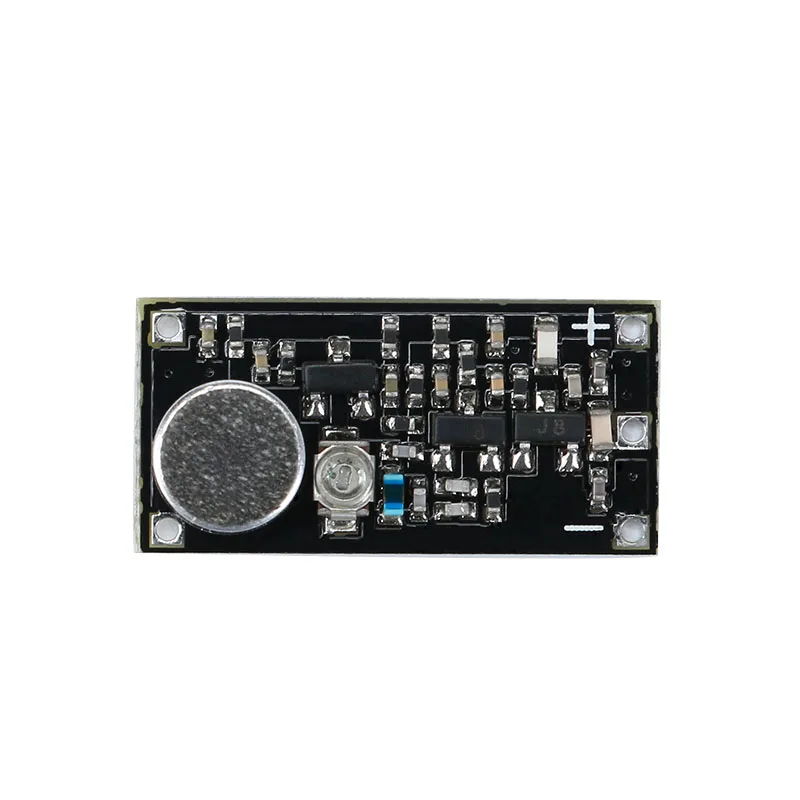

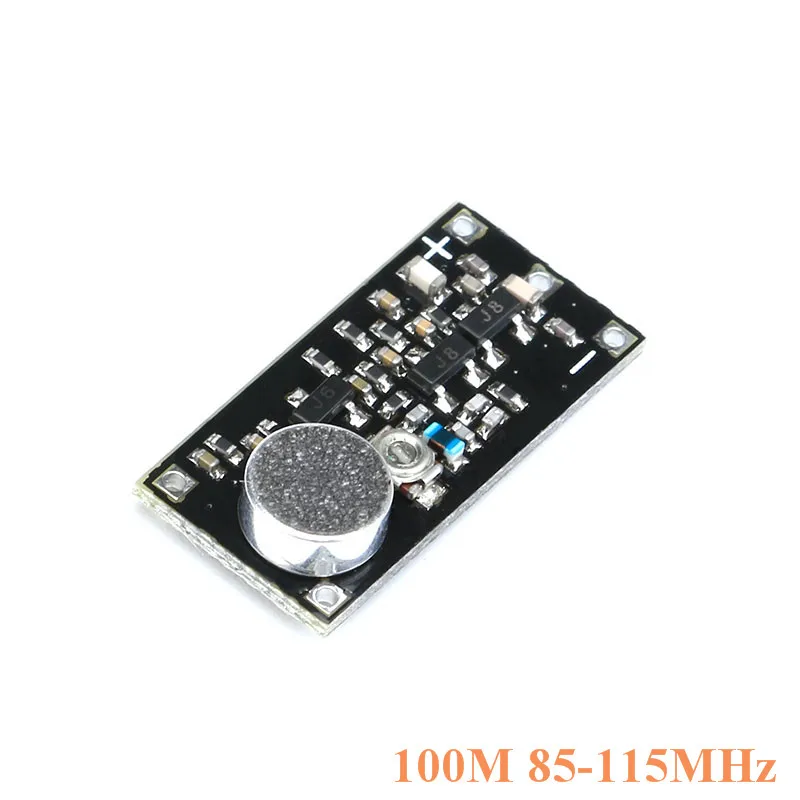

Беспроводной модуль fm-передатчика 100 м

• Рабочее напряжение: DC 2v--9в (тип A)(Рекомендуется использовать аккумулятор. Регулируемый источник питания будет иметь гул, а Частота подъема напряжения немного изменится, но долгосрочная Рабочая частота не изменится под тем же аккумулятором.)
• Рабочий ток: 9-15 мА (тест на напряжение 3 в, супер энергосбережение, увеличение напряжения-> Увеличение тока-> увеличение мощности-> расстояние далее)
• Расстояние излучения: 100 метров на открытой местности (тест на напряжение 3 В), расстояние между комнатными стенками и стенками уменьшается, а расстояние между железобетонными стенками значительно уменьшается. Увеличение напряжения может значительно увеличить расстояние.
• Рабочая частота: 85 МГц-115 МГц (Заводская частота по умолчанию составляет 99,0-100,9 МГц)
• Способ приема: можно получить обычное fm-радио, также доступны мобильные телефоны с поддержкой FM.
• Регулировка частоты: Миниатюрный Регулируемый конденсатор на плате, вы можете настроить частоту с помощью небольшой отвертки
• Выходное сопротивление: 50 Ом
• Чувствительность: микрофон помещается в тихую комнату площадью 30 квадратных метров, а звук кварцевых часов секундной стрелки ясен и слышен.
• Область применения: Высокочувствительный беспроводной микрофон, беспроводная запись, беспроводной мониторинг, удаленная запись, забота о матери и ребенке, уход за больными и т. д. Поскольку чувствительность слишком высока, она не подходит для сцены, и ее легко производить. Не используйте его для незаконного подслушивания! Последствия на ваш собственный риск!
• Время работы: время работы модуля определяется емкостью аккумулятора. Конкретное время делится на емкость батареи, разделенную на рабочий ток модуля.

• Отличное качество: Этот модуль является последним микрочипом fm-передатчиком, который сделан по лучшей технологии PCB. Компактный и легко помещается в толстые ручки и зажигалки. Модуль излучает достаточно стабильную частоту, которая может быть получена с помощью любого радио, особенно с цифровым радио. Но покупателям необходимо самостоятельно припаять источник питания и антенны.
• Принцип прост: модуль локального осциллятора принимает форму локального осциллятора черно-белого ТВ-тюнера. Частота очень стабильная. Это не обычный конденсатор трехточечного колебания цепи. Модуль добавляется в схему изоляции усиления, и используются схема фильтра LC и соответствие сопротивления. Схема эффективно фильтрует второй гармоник и третий гармоник. Спектр очень чистый. Я протестировал эту цепь до 200 МГц. Даже если антенна модуля поймана, не будет дрейфа частоты. Сопротивление выхода RF модуля-это удобный модуль 50 Ом, который непосредственно сочетается с усилителем мощности, который больше подходит для потребностей пользователя DIY!
• Стабильная производительность: Когда напряжение питания модуля составляет 3 в, Расстояние излучения составляет около 100 метров в открытой среде. В типичной внутренней среде расстояние составляет около 20 метров. Чем выше напряжение, тем выше Расстояние излучения. При напряжении 9 в расстояние выбросов может достигать 300. Вокруг счетчика антенна может быть использована с кнутой антенной, общим проводом или шероховатым эмалированным проводом, а антенна для плетения и шероховатый эмалированный провод имеют лучшие эффекты. Длина антенны составляет около 75 см и должна быть выпрямлена при использовании. Конечно, короткая антенна также может сократить расстояние передачи. Расстояние передачи только для справки.

Примечание:Левый и правый электропроводки подключены, и какая сторона может быть подключена.

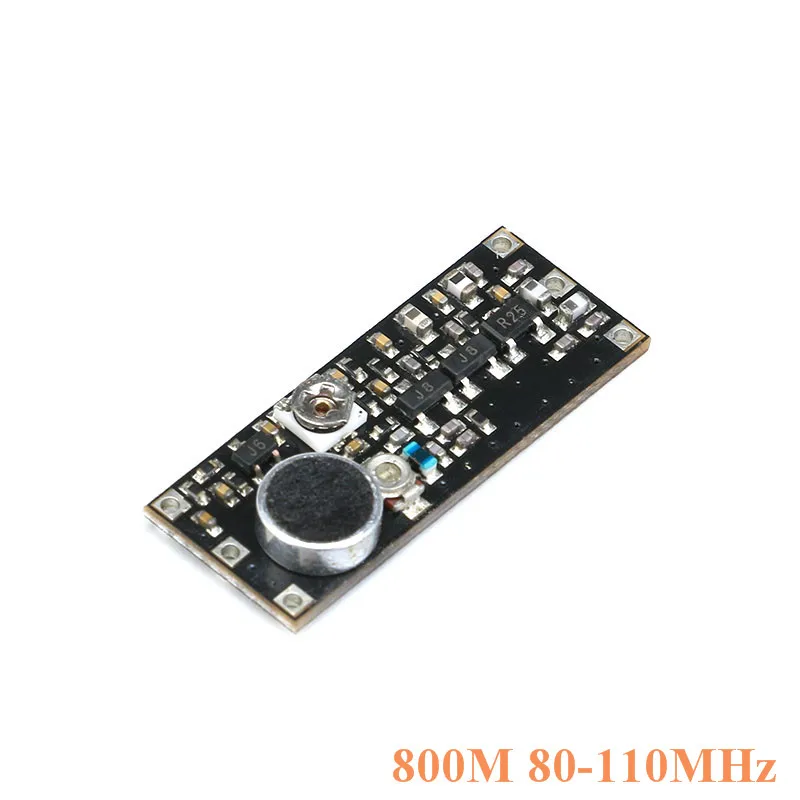

Беспроводной модуль fm-передатчика 800 м

Параметры продукта:

• Рабочее напряжение: 2 в-5 в (Мобильная мощность может быть использована, но с регулируемым источником питания, мобильный телефон зарядное устройство может иметь шум переменного тока, если напряжение слишком высокое, он будет сжигать пусковую трубку)
• Рабочий ток: 30-80mA (измеряется вход Рабочий ток: 4,8 V-87mA, 3,6 V-63mA, 2,4 V-36mA, 80 см провод для антенны, соответственно, четыре, три, два BPI2100mah никель-металл гидрид аккумуляторная батарея тест)
• Частота передачи: 80-110 МГц (полное покрытие домашней FM радиочастоты)
• Мощность передачи: 150 МВт (модели C), 50 метров-800 метров (в зависимости от эффективности антенны определяет расстояние)
• Способ приема: обычное домашнее fm-радио. Fm-радио, которое поставляется с телефоном, также может быть получено, но интернет-приложение, для которого требуется программное обеспечение, не может использоваться сетевой трафик.
• Расстояние излучения: расстояние линейной передачи препятствий может достигать 800 метров или более (источник питания 6 в, профессиональная антенна 80 см, результаты радиоиспытаний с высокой чувствительностью Desheng PL606, если общая антенна или группа препятствий тестируют окружающую среду в строительной группе, расстояние будет сокращено)

• ВКЛ-для платы микрофон с внешним аудио входом (моно)
• Входной микрофон и чувствительность к звуковым волнам регулируются, а частота передачи постоянно регулируется
• Мощность передачи: 5 В вход до 150 МВт мощность передачи, более 300 м
• Все импортные компоненты, стабильная работа, частота не дрейфует, ручная сенсорная антенна не дрейфует
• Широкополосная модуляция, превосходное качество звука, сопоставимое с качеством звука fm-радиостанции

• На первом шаге, после включения модуля, коснитесь самого правого триода, чтобы увидеть, имеет ли он температуру (четвертый слева, громкость немного больше). Если он теплый, это означает, что он начал работать. Если нет тепла, источник питания не подключен. Вы можете использовать мультиметр для измерения положительного и отрицательного напряжения модуля. (Мощность 100 м низкая, Триод не горячий, вы можете перейти непосредственно к следующему шагу)
• Второй шаг, после завершения первого шага, убедитесь, что модуль включен нормально, включите fm-радио, поверните к максимальной громкости, отрегулируйте частоту с помощью ручного режима радио, выполните поиск 88-108 МГц полностью, и вы сможете найти частоту (Заводская частота по умолчанию 96-между 101 МГц). Не используйте автоматический поиск. Автоматический поиск иногда пропускает частоту модуля и не останавливается автоматически.
• На 3-м этапе вышеуказанные шаги по-прежнему не могут найти частоту. Не волнуйтесь, вы можете зафиксировать радио на частоту без радиостанции, такой как 100 МГц. Затем используйте 0,8 мм экстра-бескодовое мини-Индуктивные датчики отвертку, чтобы затянуть частотно-регулировка триммер конденсатор с алюминиевой крышкой. Его необходимо поворачивать очень медленно. Когда радио неожиданно услышит звук, остановите его. Затем используйте радио, чтобы вручную настроить частоту. Он должен быть рядом с фиксированной частотой. Найдите частоту, звук наиболее четкий и четкий, отладка завершена.

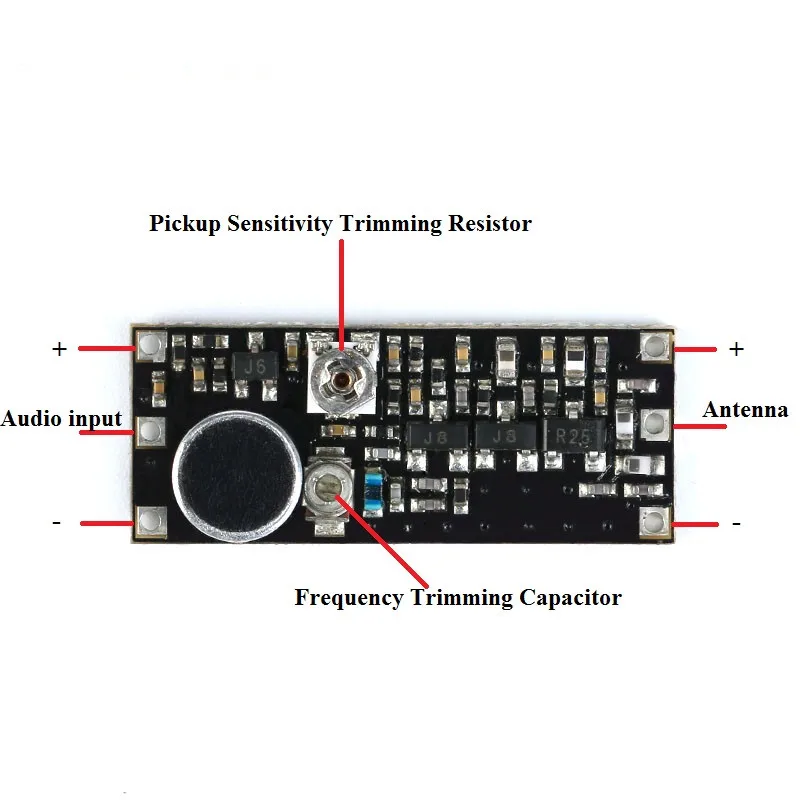

Схема подключения:
