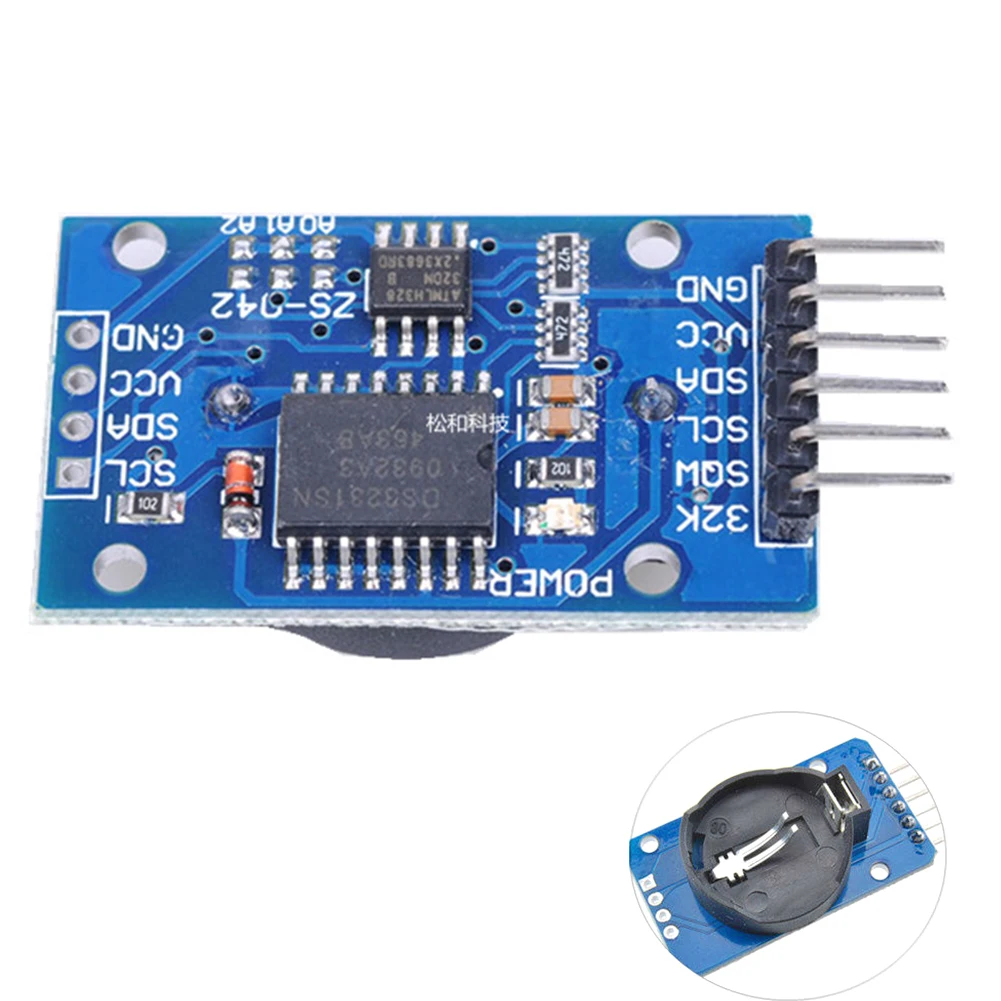

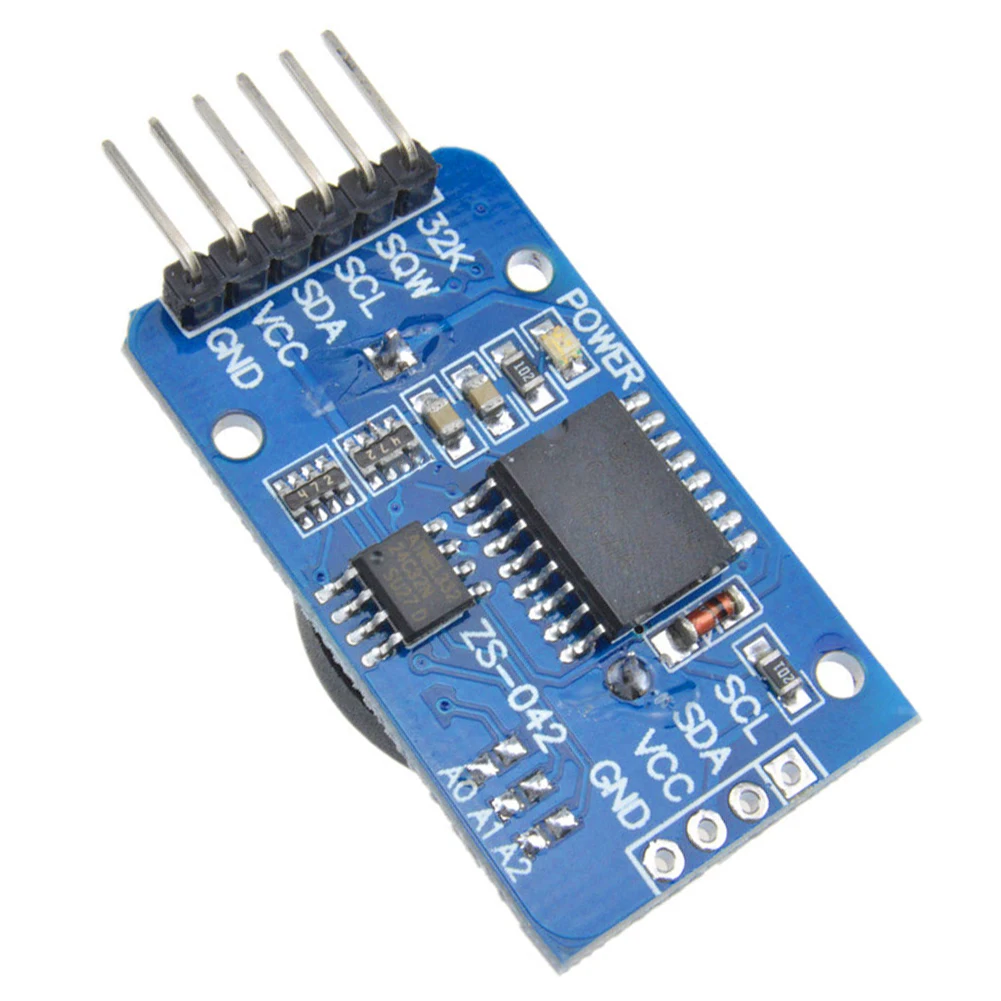

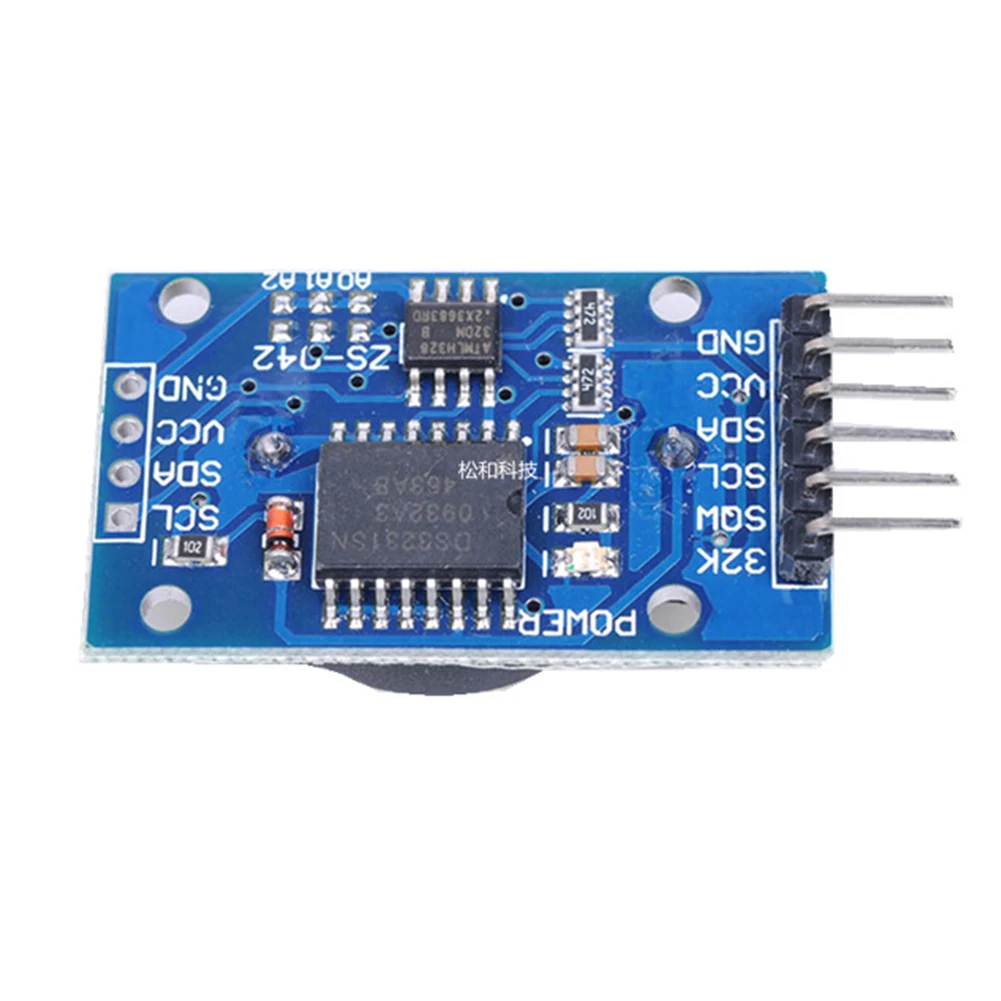

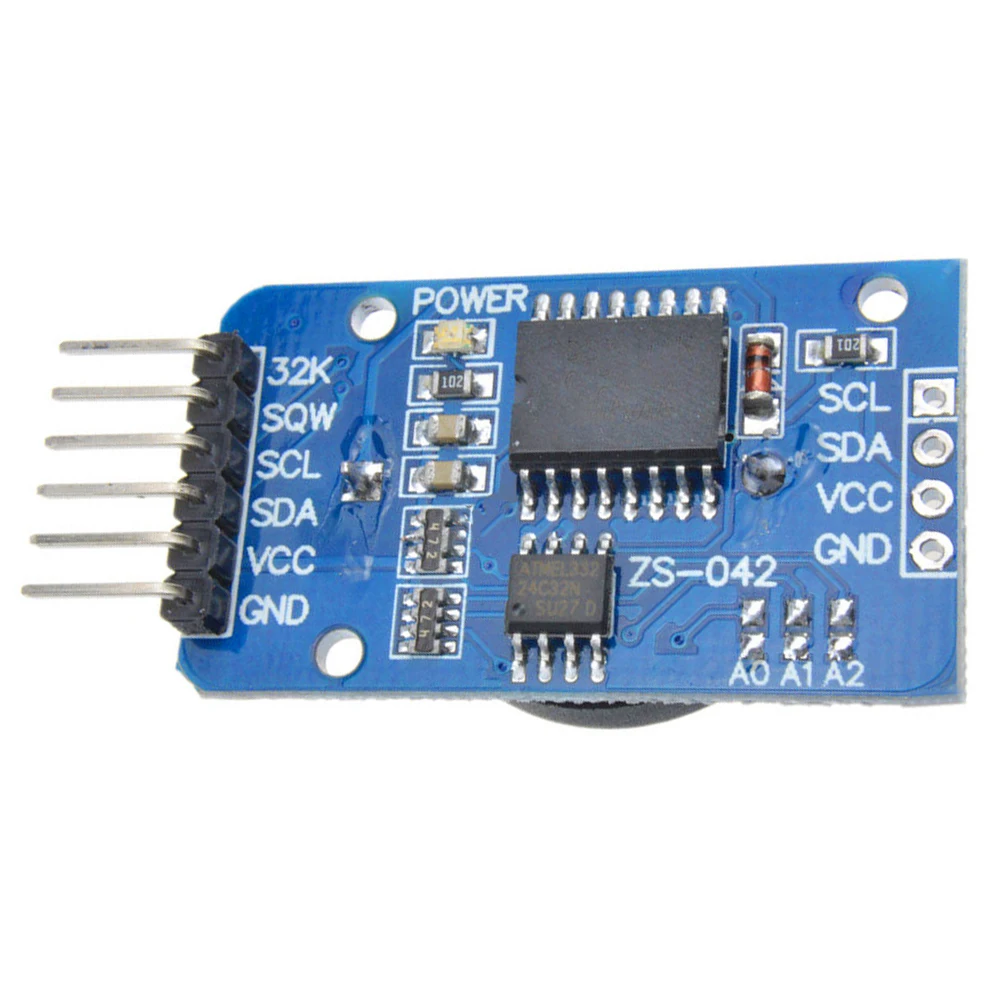

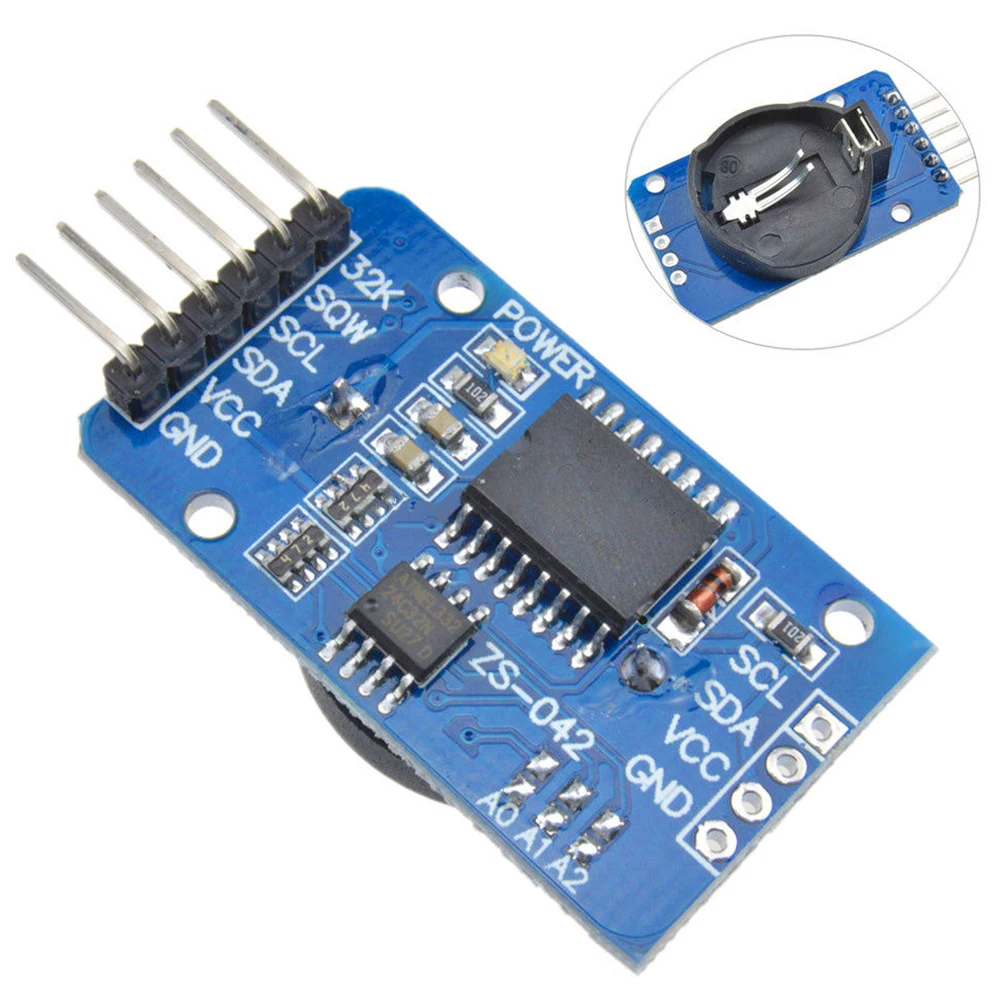

AT24C32 часы модуль памяти электронные DS3231 запасные высокое сэкономить время

AT24C32 часы модуль памяти электронные DS3231 запасные высокое сэкономить время

Параметры:
DS3231 представляет собой недорогой чрезвычайно точные I2C в режиме реального времени (RTC), с интегрированным шагомером температурной компенсацией Кварцевый резонатор (TCXO) и с украшением в виде кристаллов. Устройство включает в себя вход батареи, отключите основной источник питания и поддерживает точное время. Встроенный осциллятор повышает долгосрочную точность устройства и уменьшает количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и год информации. Менее 31 дня месяца, дата окончания будет автоматически отрегулирована, включая корректировки для года скачка. Часы работают В или 24 часа или полосового/AM/PM индикация в 12-часовом формате. Обеспечивает два настраиваемых будильника и календарь можно установить на выходной прямоугольный сигнал. Адрес и данные передаются поочередно через I2C двунаправленная шина.
Контрольная схема напряжения, компенсирующая температуру, и схема компаратора отслеживает состояние VCC для обнаружения сбоев питания, обеспечивают сброс выхода, и при необходимости автоматически переключается на резервное питание. Кроме того,/RST pin контролируется как генерирование сброса μP вручную.
Экономьте время и деньги высокого дополнение, DS3231 также имеет некоторые другие функции, которые продлить системный хост-дополнительных функций и широкий выбор вариантов. Прибор интегрирует с высокой точностью цифровой датчик температуры, через I2C * Интерфейс для того, чтобы получить доступ к нему (как в одно и то же время). Эта точность датчика температуры составляет ± 3 °C. схема управления электропитанием на чипе может автоматически обнаруживать и управлять основной и резервной мощностью (т. е. батареей низкого напряжения) для переключения между блоком питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет. При возврате значения основной мощности или напряжения в пределах допустимого диапазона Функция сброса микропроцессора можно использовать для перезапуска системы.


Модуль параметры:

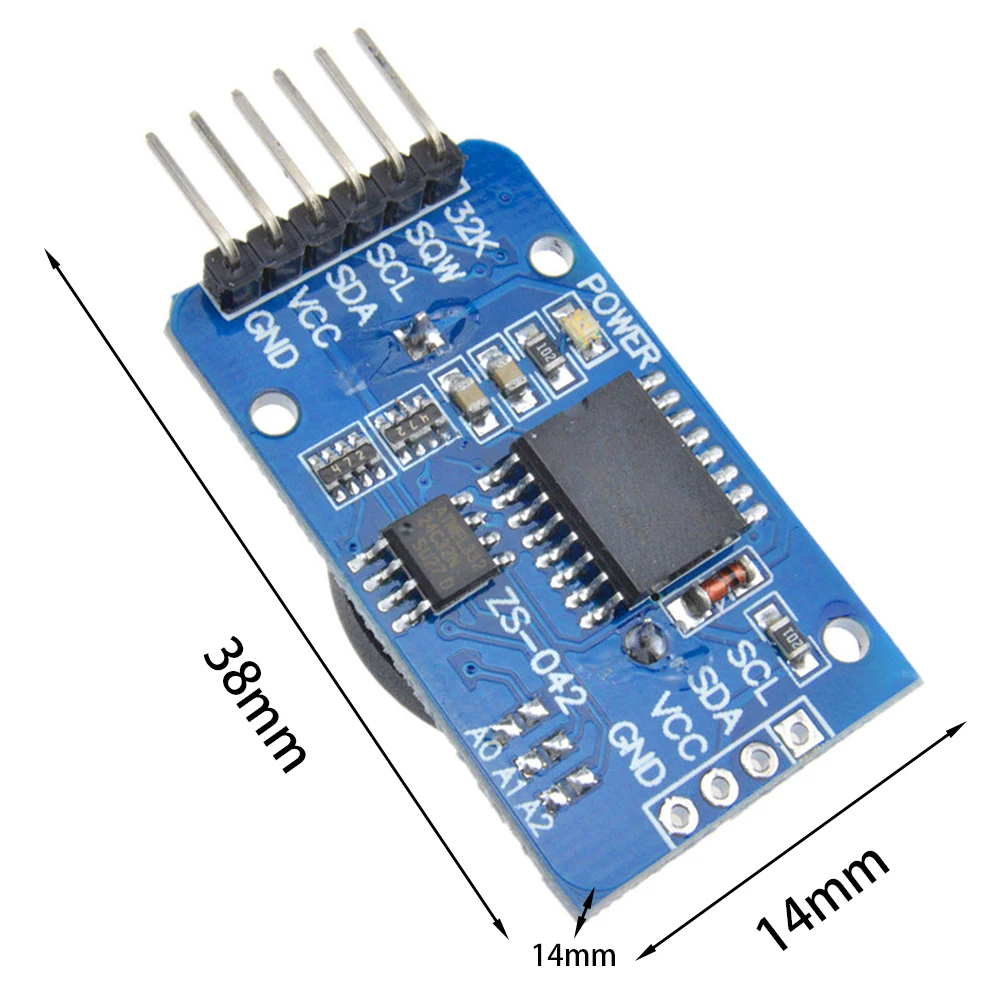

Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
Вес: 8g
Рабочее напряжение: 3,3-5. 5 В
Часы чип: чип часы DS3231
Точность часов: 0-40 ℃ диапазон, точность 2 ppm, ошибка была около 1 минуты
Календарь Будильник с двумя
Программируемый выход квадратной волны
Генератор часов в режиме реального времени, секунды, минуты, часы, день, дата, месяц и год, время и предоставление действительной компенсации до 2100 года
Датчик температуры чипа поставляется с точностью ± 3 ℃
Чипы памяти: AT24C32 (емкость 32 K)
Интерфейс IIC bus, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
Может быть каскадом с другими межсоединений интегральных схем устройства, 24C32 адреса может быть укороченным A0/A1/A2 изменить адрес по умолчанию составляет 0x57


Инструкции по подключению (для Arduino uno r3, например):
SCL и rarr; A5
SDA & rarr; A4
VCC и rarr; 5 V
GND & rarr; GND



Посылка включает в себя:
1 шт * DS3231 модуль
