CNC 3D-принтеры комплект для Arduino Mega 2560 R3 + пандусы 1,4 контроллер + ЖК-дисплей 12864 + 6 концевой выключатель фиксатор + 5 A4988 Драйвер шагового двигателя

Название продукта:

CNC 3D-принтеры комплект пандусы 1,4 контроллер + для Arduino Mega 2560 R3 + ЖК-дисплей 12864 + 6 концевой выключатель фиксатор + 5 A4988 Драйвер шагового двигателя

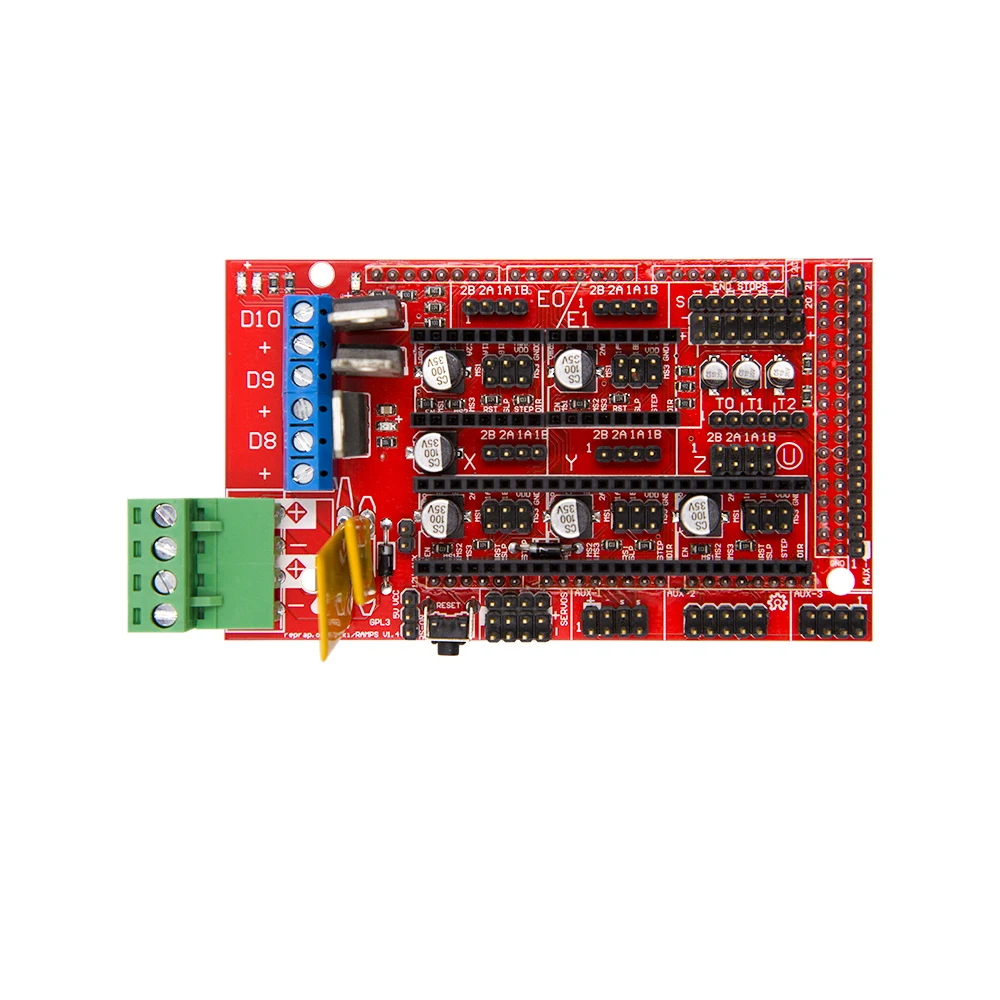

Ramps 1,4:

  В этот список входят триллиона рупий, или пандусы короткие. Он был разработан в качестве недорогих маленькая посылка RepRap нужно конференц-связи по всей электроники. Косой интерфейсы с мощной платформы Arduino MEGA Arduino Mega, а также есть много места для расширения. На шаговых и мега щит экструдер контроль электроники для удобства технического обслуживания, Замены деталей, модернизация и расширение возможностей, в том числе Подключаемый модуль модульной конструкции. Кроме того, некоторые платы расширения Arduino может быть добавлен в систему, до тех пор, пока основная пластинчатая пластина сохранена в верхней части стека.

Плата в основном базируется на Эдриан Pololu_Electronics и tonok. Предлагаемая анти-vick медь метод травления. Вика тоже вдохновленные работы easydrivers. Adrian'spololu _ электроники конструкция цепи, основанная в основном на Joaz RepRapSource.com оказать первоначальную pin-определения и многие улучшениям дизайна. Слишком много вдохновения, советы, а также от прусджора, Климента, макботов, Рика и многие другие идеи RepRap сообщества.

Особенности:

• Он имеет декартов роботов и нормативно-правовыми актами экструдер.
• Расширенный контроль над другими аксессуарами.
• Нагреватель/MOSFET выходы и три вентилятора термистор цепи.
• Интеграция дополнительной защиты 5A и компонентной защиты
• Контроль дополнительного нагревательного пласта 11A предохранитель
• Подходит для детей от 5 Pololu шагового драйвер платы
• Pololu доска контактный разъем, поэтому они может быть легко заменить или удалить для будущих конструкции.
• I2C и SPI контакты для дальнейшего расширения.
• Подключен ко всем MOSFET PWM pin универсальность.
• Тип сервопривода разъем используется для подключения к концевой упор, мотора и светильник-светодиоды. Эти разъемы Позолоченные, номинальный ток 3A, очень компактный.
• На sd-карту добавить-теперь доступны от Kliment - Sdramps
• Светодиодный указать в тех случаях, когда на выходе отопителя
• Вариант 2, подключенный к Z Prusa Mendel

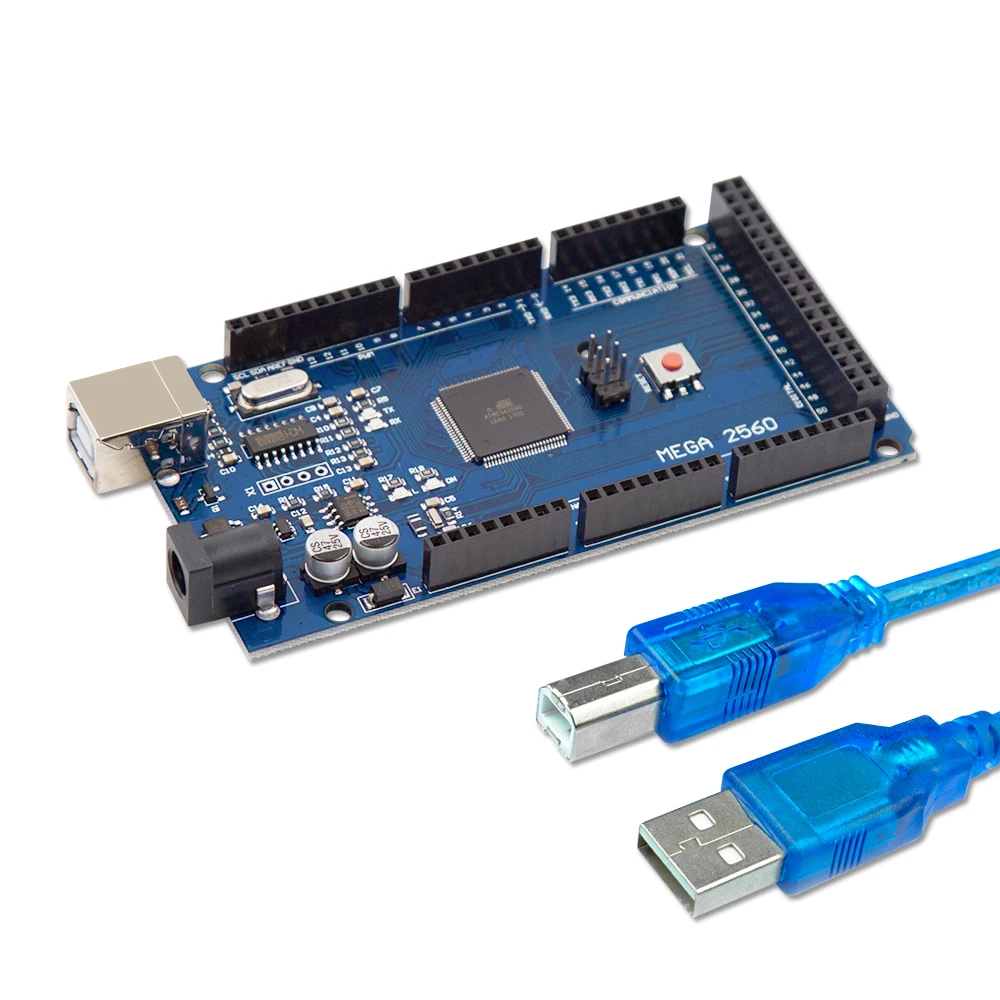

Мега 2560:

• Микроконтроллер: ATmega2560
• Рабочее напряжение: 5 В
• Входное напряжение (рекомендуется) : 7-12 В
• Входное напряжение (лимиты) : 6-20 в
• Цифровые контакты ввода/вывода: 54 (из которых 14 обеспечивают выход ШИМ)
• Аналоговые входные контакты: 16
• Ток постоянного тока на I/O Pin : 40 мА
• Постоянный ток для 3,3 V Pin-код: 50 мА
• Флэш-память: 256 Кб, из которых 4 КБ используются загрузчиком
• SRAM : 8 КБ
• EEPROM : 4 Кб

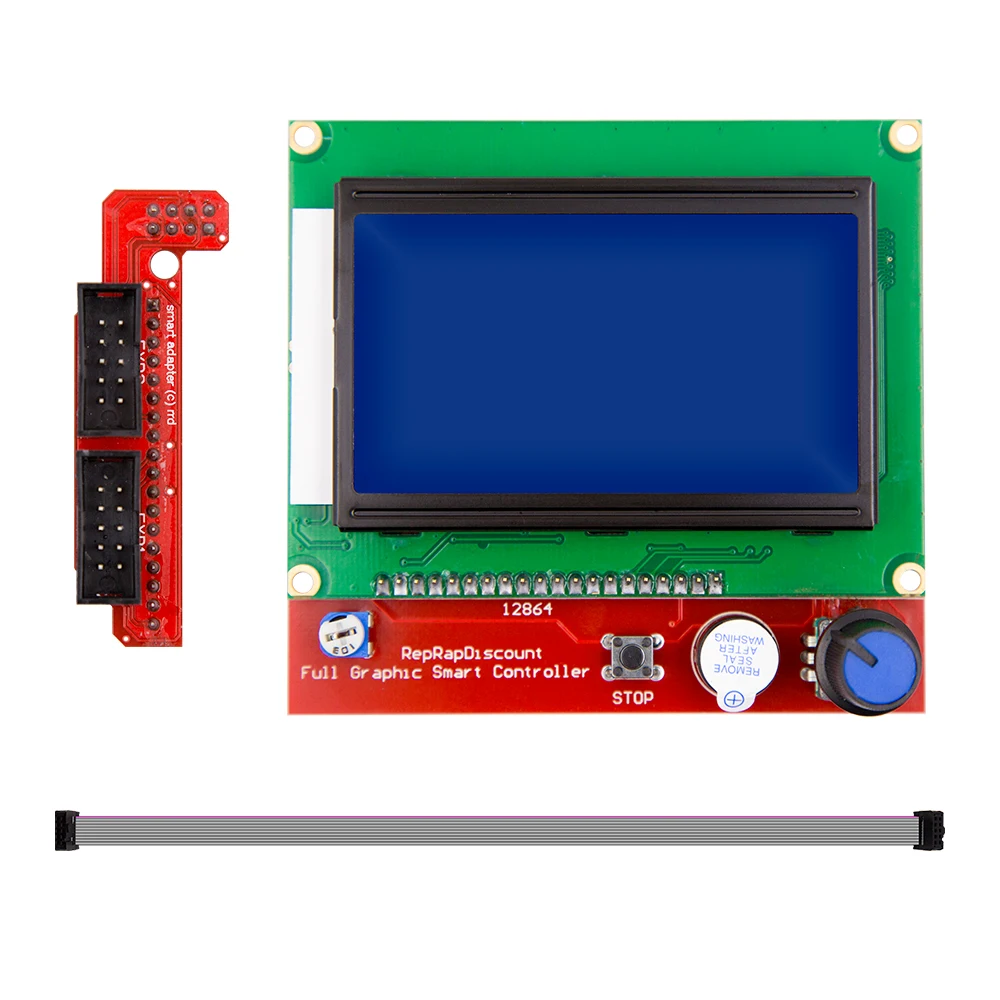

ЖК-дисплей 12864:

3D принтерS использовать ЖК-дисплей панель управления, пандусы аксессуары для удлинения. ЖК-панель управления, с помощью которой вы можете достичь спуска,-это файлы Gcode 3D модели, которые копируются на sd-карту, а затем печатают файл через панель управления ЖК-дисплеем. Эта версия является обновленной версией интеллектуального контроллера reprap.

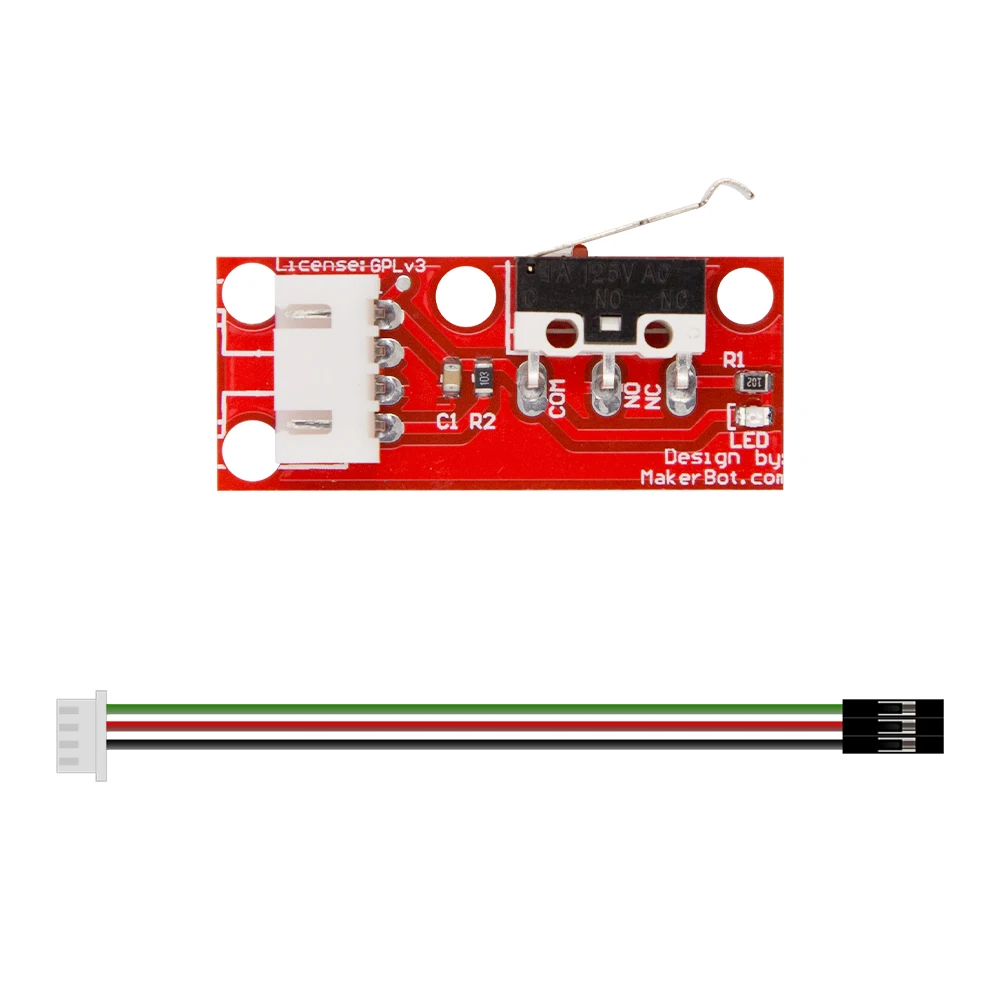

Концевой выключатель фиксатор:

Качество коммутационные элементы.

Индивидуальные высокого качества, с использованием 22AWG провода, медный провод внутри очень толстый, может быть устойчива к ток 2A, 300V напряжения. Изолирующим слоем в широком диапазоне температур до 80 градусов. Является общим подключение тоннкая медная проволока может не совпадать. Не легко снять, подключите его удобным для удобства пользования штепсельная вилка с другой стороны, чтобы сделать это, вы можете использовать прямой штекер.

Особенности:

• Красная линия подключения VCC (пандусы +)
• Подключите черный провод GND (ramps of -)
• Сигнал подключения зеленой линии (ramps in s)
• Советы: при нормальных обстоятельствах система должна быть настроена как минимум на три механических переключателя.
• Плюсы: легок и прост в установке, наиболее распространенных стилей.
• Недостатки: легко носить и износу, прошедшим механическую обработку, срок службы короче.

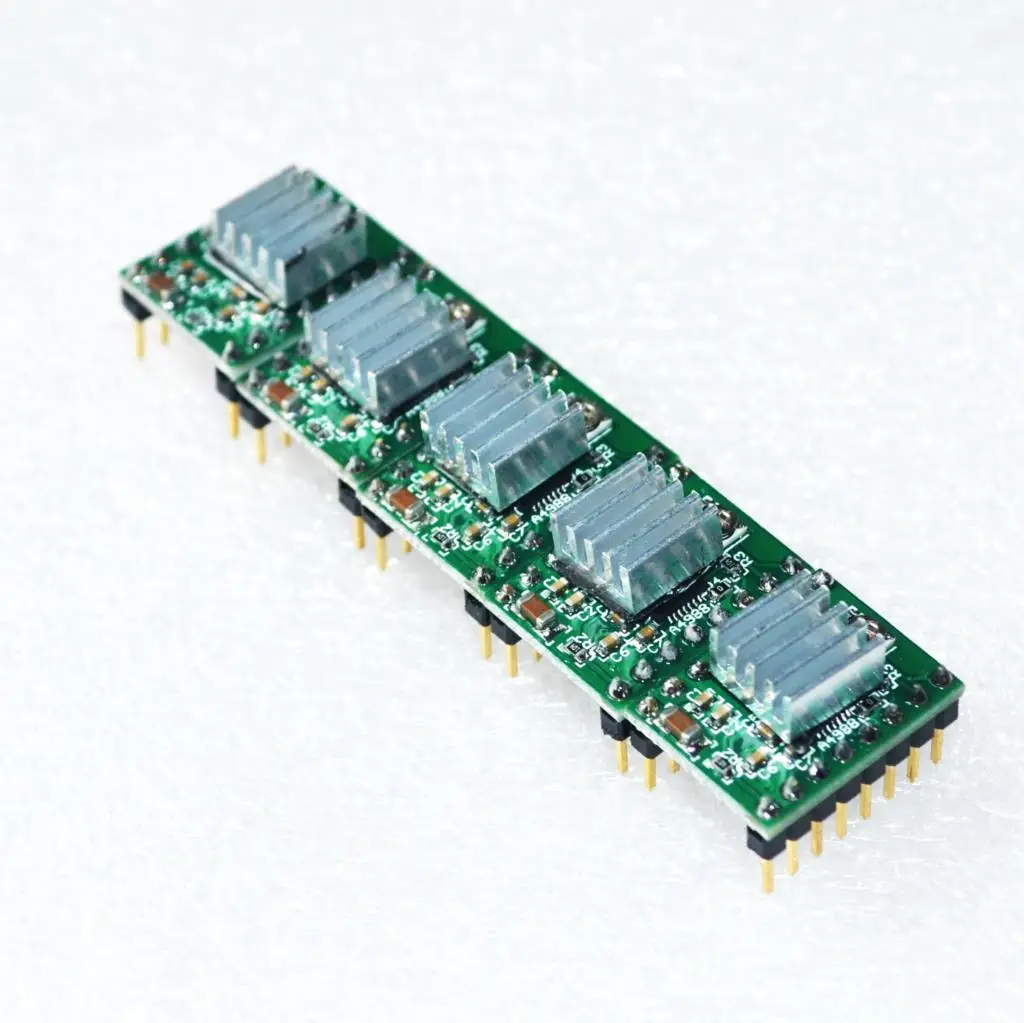

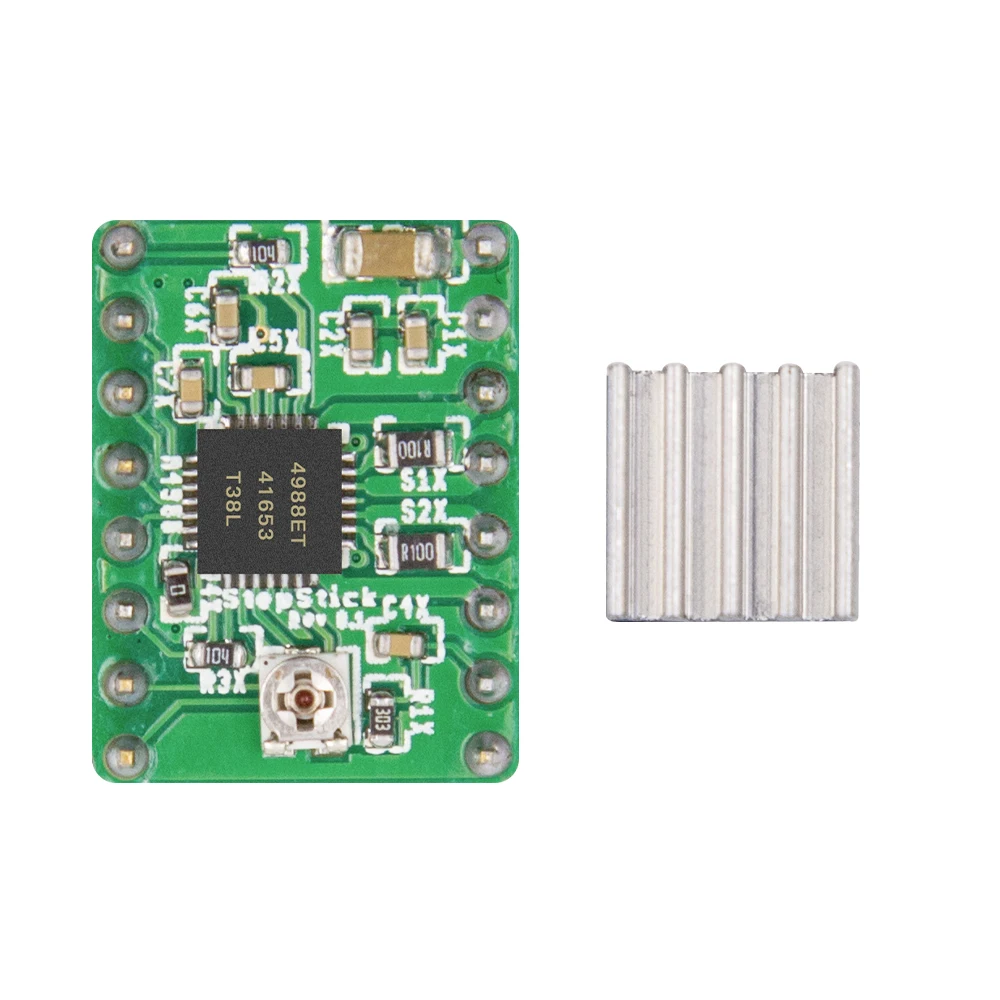

A4988 драйвер:

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Данный товар доступен в полном объеме, половина, 1/4, 1/8 и 1/16 шага режимы работают биполярные шаговые двигатели, выходная мощность привода до 35 В и ± 2 А. A4988 включает фиксированный регулятор тока, регулятор в медленном или смешанном режиме распада. Конвертер A4988 является ключом к легкому применению. До тех пор, пока "шаг" Вход ввода одного импульса диски двигатель microstep. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.

При микрошаговом управлении, A4988 управление разделкой внутри автоматически выбирает текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство изначально установлено на фиксированное время простоя в некоторых быстрая скорость затухания, то остальная часть медленного распада простоя. Смешанной распада ток схема управления приводит к снижению звуковой шум мотора, увеличенная точность шага визуально уменьшает потребеление энергии. Внутренний синхронное детектирование схемы управления предоставляется для того, чтобы улучшить широтно-импульсная модуляция (ШИМ) операции потребеление энергии. Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту от перекрещивающихся токов. Специальная настройка мощности.

A4988 поверхностного монтажа QFN посылка (ES), размер 5 мм × 5 мм, номинальная общая посылка высота 0,90 мм, с открытой площадкой для улучшенного рассеивания тепла. Эта посылка Pb (suffix-T), со 100% матовым покрытием из олова.

Особенности и преимущества:

• Низкий RDS (On) Выход
• Автоматическая спада тока режим обнаружения/выбор
• Смешайте с медленным течением мод распада
• Синхронное выпрямление для рассеивания низкой мощности
• Внутренний UVLO
• Крест перегрузки по току
• 3,3 и 5 V совместимый логический источник
• Термальность отключения сети
• С защитой от замыкания на землю
• Нагрузки от короткого замыкания
• Дополнительный шаг пять режимов: полная/1/2, 1/4, 1/8 и 1/16

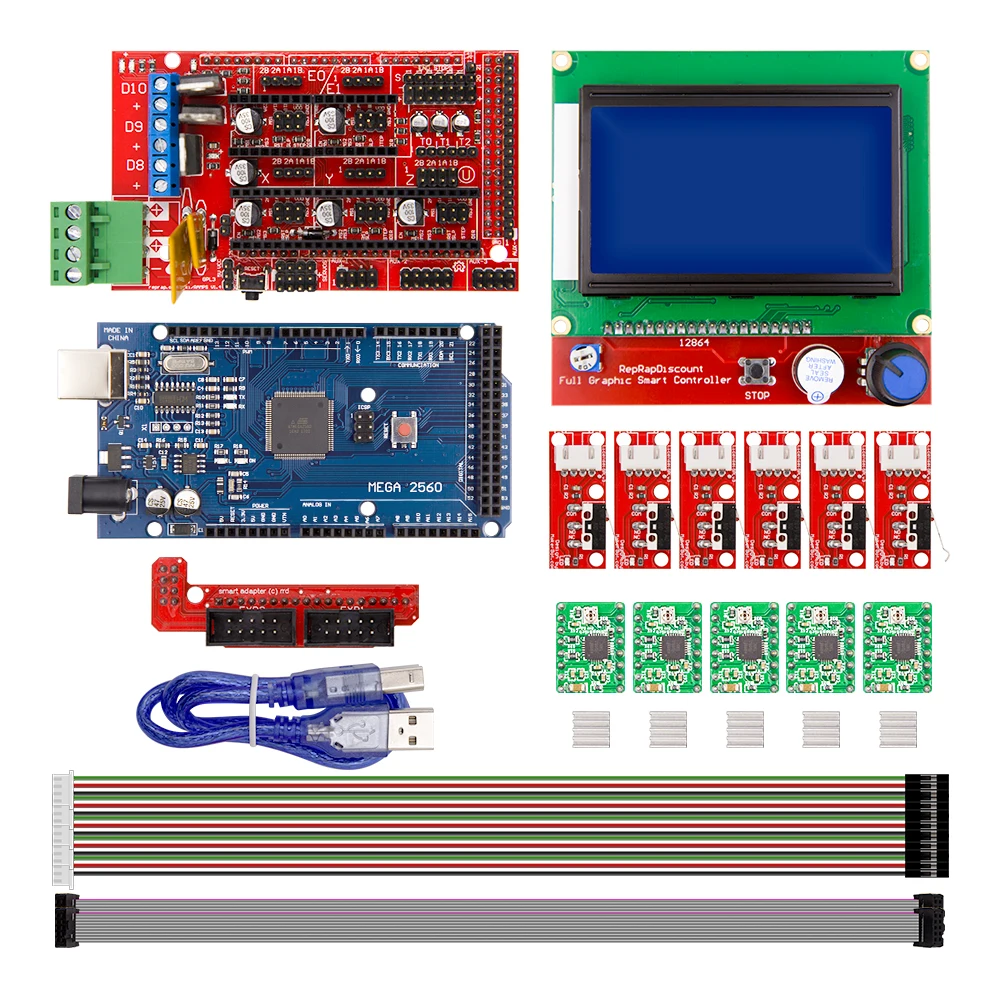

Посылка включает в себя:

1 шт. Рампы 1,4 контроллер

1 шт. AtMega2560 CH340 доска

1 шт. платформы ЖК-дисплей 12864 материнская плата

6 шт механический ограничитель хода концевой выключатель с кабелями

5 шт. A4988 Драйвер шагового двигателя

5 шт. радиатора

1 шт. USB кабель

1 шт. L Тип адаптер пластина

2 шт. FC кабель
