HolyBro Pix32 Pixhawk 4 Контроллер полета и M8N GPS модуль и PM02 и радио Телеметрия V3 набор автопилот комплект для мультироторных самолетов

Самоконтроль:

Особенности:
• Продвинутая 32-битная ARM Cortex®M4 процессор работает NuttX RTOS
• 14 выходов ШИМ/сервопривода (8 с аварийным и ручным управлением, 6 вспомогательных, высокомощных совместимых)
• Множество возможностей подключения для дополнительных периферийных устройств (UART, I2C, CAN)
• Встроенная система резервного копирования для восстановления в полете и ручного управления с выделенным процессором и автономным источником питания
• Система резервного копирования интегрирует смешивание, обеспечивая последовательный автопилот и ручное Переопределение режимов смешивания
• Избыточные входы источника питания и автоматическое переключение при отказе
• Внешняя кнопка безопасности для легкой активации двигателя
• Многоцветный светодиодный индикатор
• Мощный, многотоновый пьезоаудиоиндикатор
• Карта MicroSD для длительного времени высокой скорости регистрации
• Супер Точный Цифровой GPS с компасом
• Телеметрия с OSD (433 МГц/915МГц)


Характеристики:
Входное напряжение: 2 ~ 10s (7,4 ~ 37V)
Размер: 81x44x15мм
Вес: 33,1 г

Микропроцессор:
32-бит STM32F427 Cortex M4 core с FPU
168 МГц/256 Кб RAM/2 Мб Flash
32 бит STM32F103 failsafe копроцессор

Датчики:
ST Micro L3GD20 3-осевой 16-битный гироскоп
ST Micro LSM303D 3-осевой 14-битный акселерометр/магнитометр
Invensense MPU 6000 3-осевой акселерометр/гироскоп
MEAS MS5611 барометр

Интерфейсы:
5x UART (последовательные порты), один мощный, 2x с контролем потока HW
2x банка
Spektrum DSM / DSM2 / DSM-X®Спутниковый совместимый вход до DX8 (DX9 и выше не поддерживается)
Автобус Futaba S.®Совместимый вход и выход
Сигнал с суммой PPM
RSSI (ШИМ или напряжение) вход
I2C®
SPI
3,3 и 6,6 в ADC входы
Внешний порт microUSB

GPS:

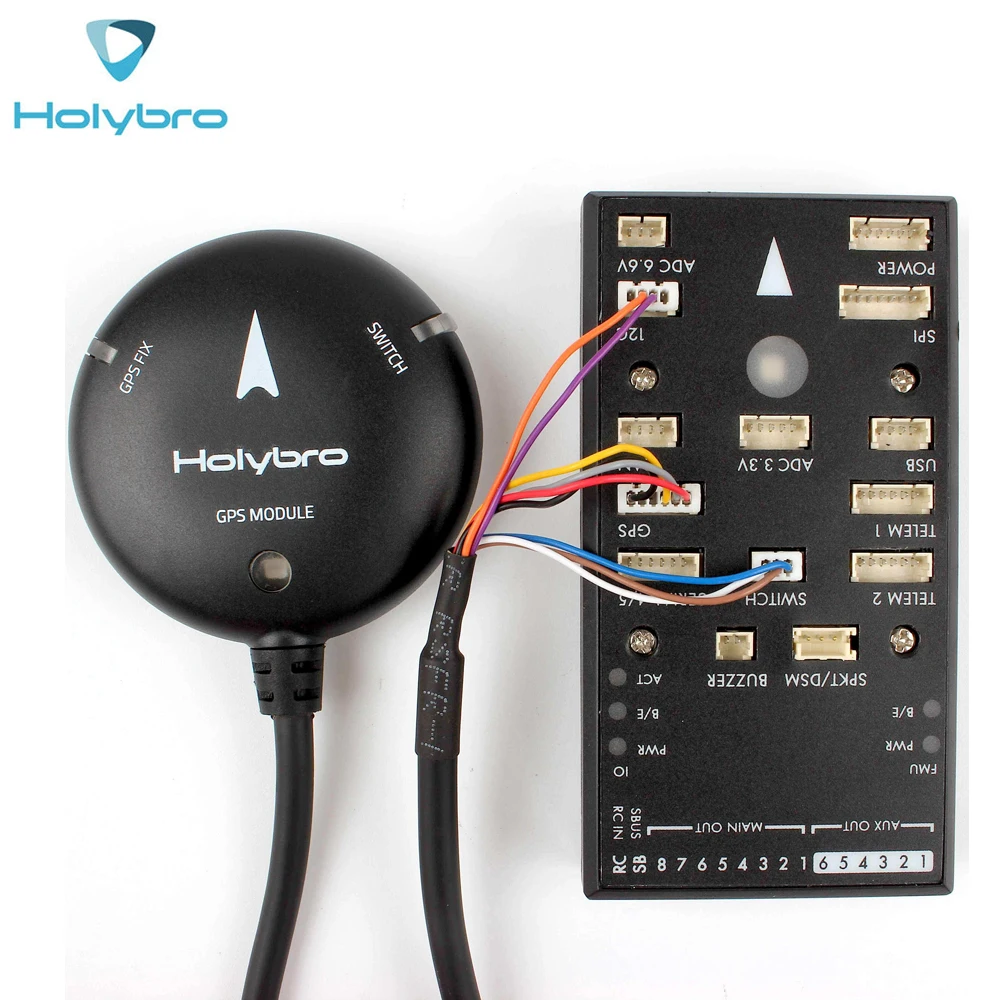

Мы создали этот новый GPS для работы с Pix32(PX4_2.4.6). На нем есть модуль UBLOX M8N, а также компас IST8310 и трехцветный светодиодный индикатор. Также переключатель безопасности на нем сделает соединение более удобным и простым.
Этот модуль поставляется со скоростью передачи данных 38400 5 Гц.

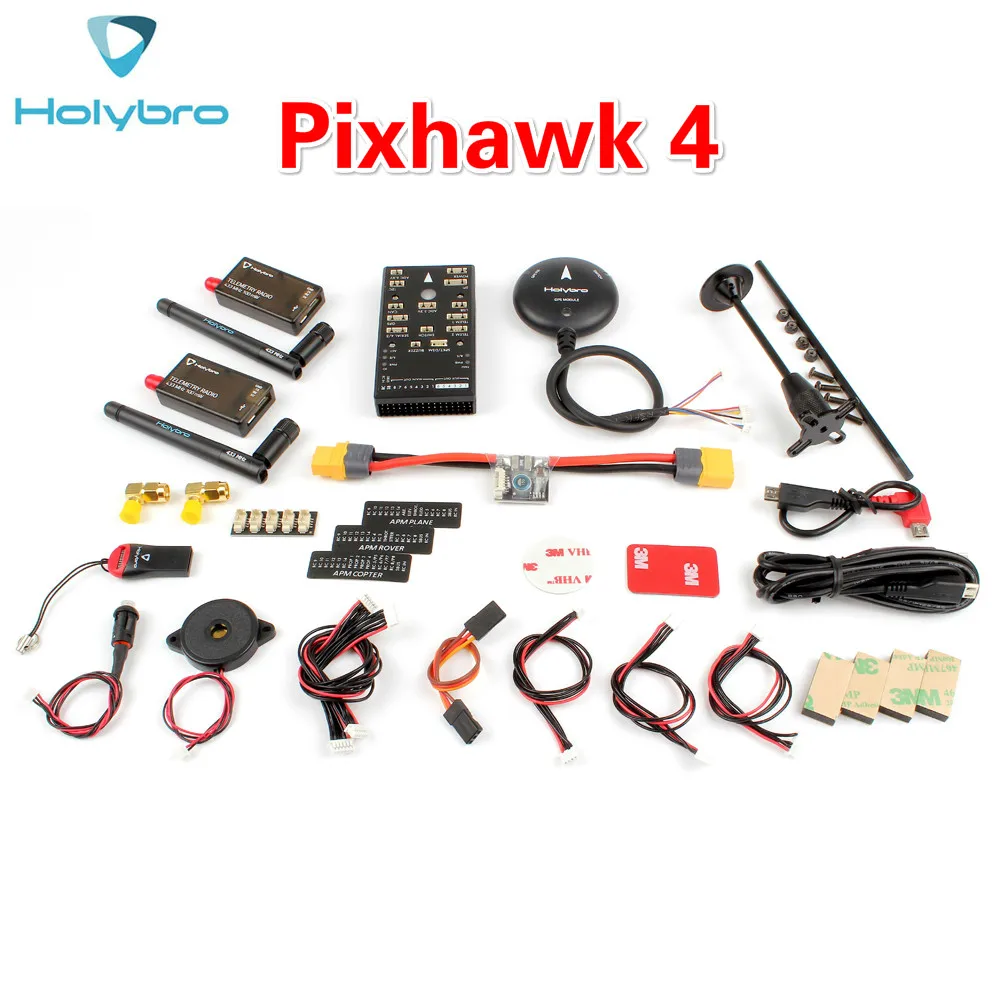

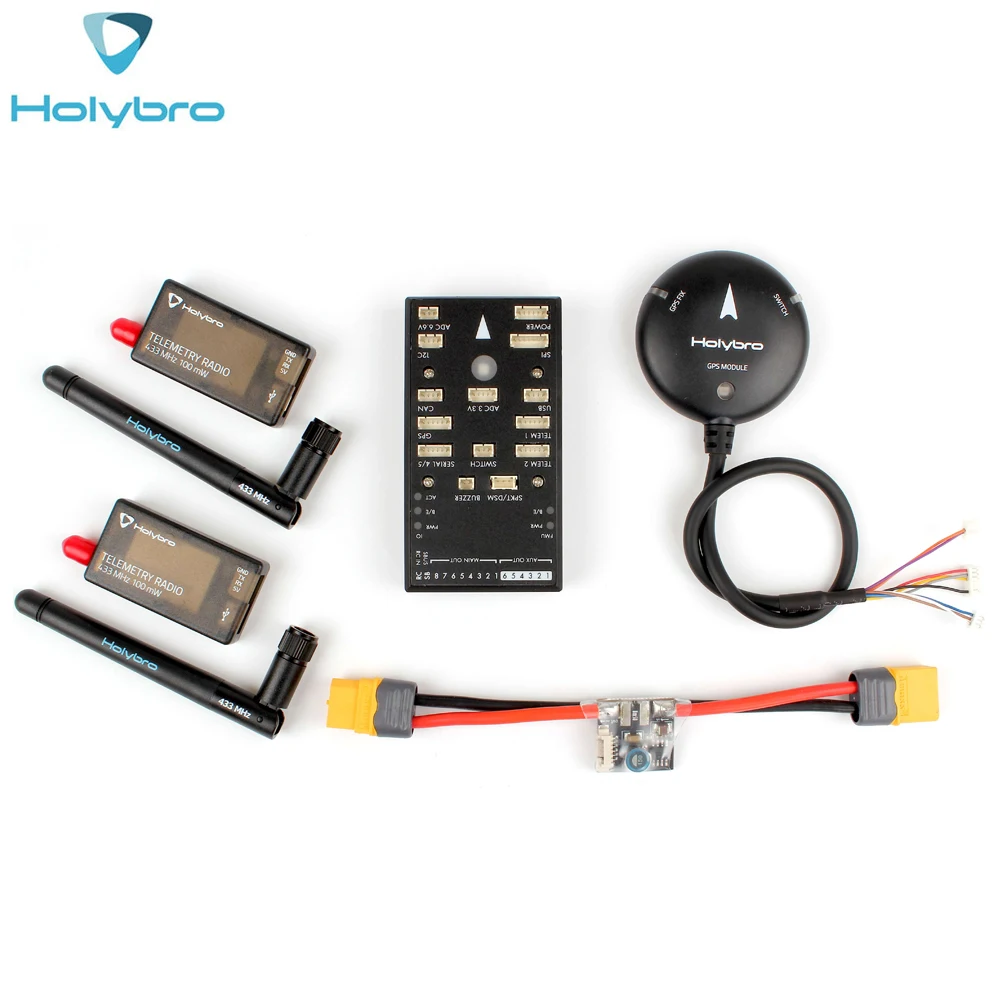

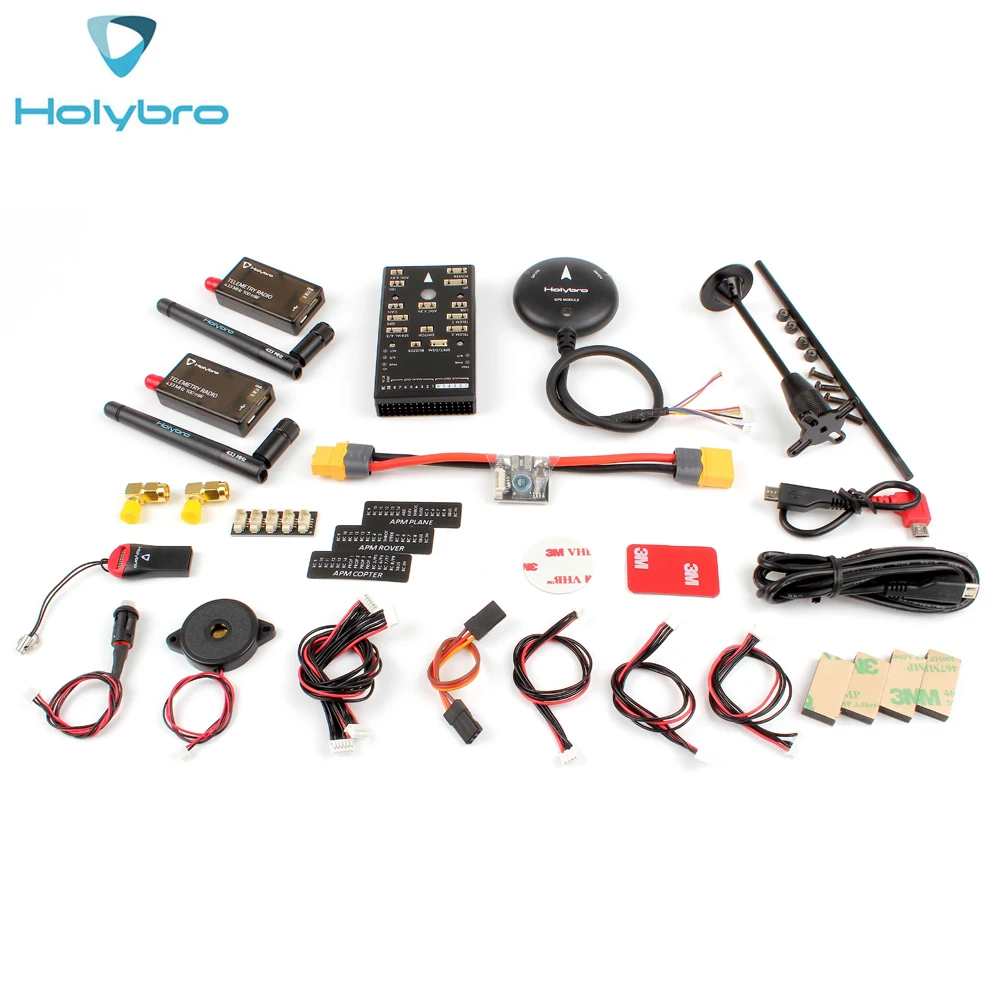

В комплекте:
Pix32 Автопилот
Зуммер
Кнопка переключения безопасности
GPS компас модуль с монтажным кронштейном и предварительно проводными соединителями
Телеметрическая радиосистема 433/915 МГц
10s модуль питания с разъемами XT60 и 6-позиционным соединительным кабелем
Дополнительный 6-позиционный кабель
Кабель Micro USB
Sd-карта
Различные части монтажной пены
3-проводной серводвигатель
Модуль сплиттера I2C с кабелем


Примечание: Pix32-это автопилот PPM-input, что означает, что он получает Радиоуправляемый вход от одного кабеля к приемнику, либо через порт PPM, Futaba S. Автобусный порт или специальный порт спутникового приемника для передачи speedtrum. Большинство современных радиоуправляемых приемников обеспечивают выход PPM, но некоторые, такие как non-S.BUS приемники Futaba, не имеют.

* PX4/Pixhawk является независимым, открытым исходным кодом, открытым аппаратным проектом, направленным на предоставление высококлассного автопилота для академических, хобби и промышленных кругов (BSD лицензия)
