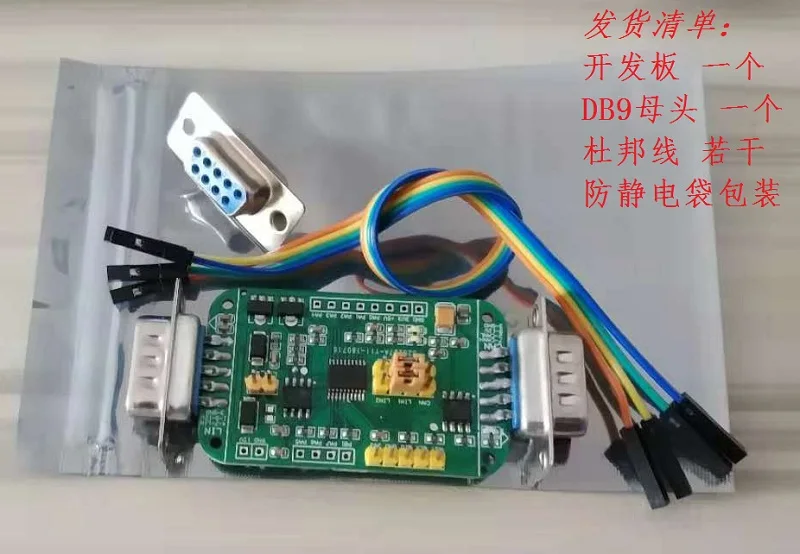

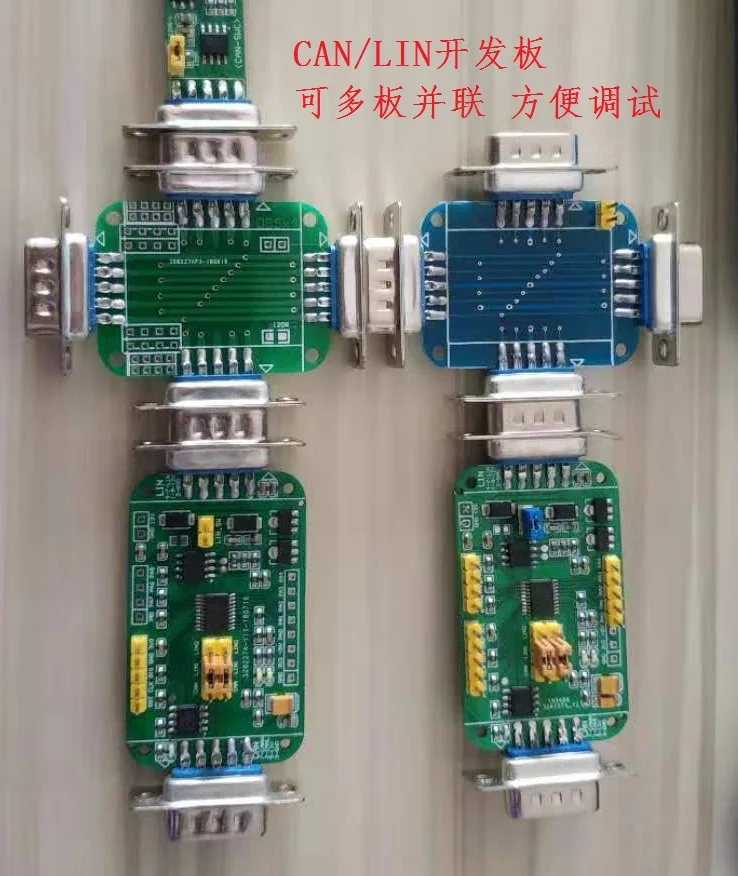

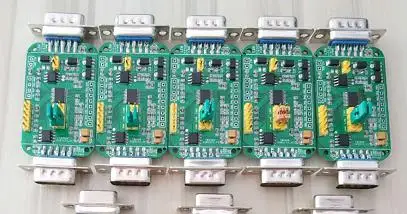

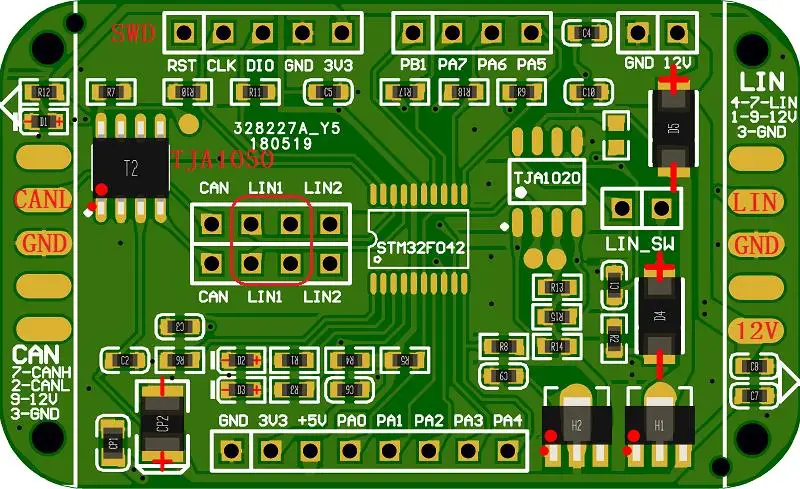

Это двухканальный LIN development board/DEMO board. Существует три группы использования: LIN1, LIN2, CAN. LIN1 использует UASRT1, который может быть установлен как режим master-slave и использует прерывание LBD в качестве интервала кадра. LIN2 использует UART2 и может использовать только режим LIN slave. В качестве интервала кадра используется прерывание холостого хода последовательного порта. Также можно использовать USART1, потому что это проблема мультиплексирования штифта F042F6. CAN и LIN1 не могут использоваться одновременно, но могут использоваться только одновременно с LIN2. Если вы хотите использовать STM32F072 development board одновременно, пожалуйста, проверьте первую страницу магазина для получения подробной информации. У нас также есть код драйвера серии STM32F1xx, основанный на платформе IAR7.8 с версией UCOSII V2.92 (не pit dad's 2,86), пожалуйста, свяжитесь с продавцом. Эта макетная плата не поддерживает однорядную банку, если вы хотите купить однолинейную плату для разработки и соответствующие инструменты анализа, пожалуйста, перейдите на главную страницу магазина, чтобы увидеть соответствующий Однолинейный Совет по развитию! --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- При подключении коротких замыканий следует обратить внимание на синхронизацию верхних и нижних рядов, не только подключение одного короткого замыкания, но и не вытеснение. MCU usesSTM32F042F6P632K FLASH, некоторые из предыдущих продуктов использовали F4P6 (номинальное 16K, но доступное пространство вспышки 32K), с 5 мая до F6P6. LIN приемопередатчик usesTJA1020/1021два чипа совместимы с пин-кодом. TJA1021 поддерживает последниеLIN V2.1/SAE J2602 протокол, но программное обеспечение в основном то же самое, поэтому нет специального чехол случайной доставки. Инвентарь в основном 1021, 1020 очень маленький. Поскольку PA9/PA10 является многофункциональным повторным использованием, CAN и LIN1 не может использоваться одновременно. Если CAN/LIN необходимо использовать одновременно, только CAN + LIN2, то есть, вверх-вниз 1-2 короткого замыкания, вверх-вниз 3-4 короткого замыкания. Если вы хотите использовать STM32F072 development board одновременно, пожалуйста, проверьте первую страницу магазина для получения подробной информации. Встроенный интерфейс отладки загрузки SWD может использовать инструменты с SWD функциями, такими как STLINK/JLINK. STLINK в наличии. Для получения подробной информации, пожалуйста, проверьте домашнюю страницу магазина. В результате честного труда каждая строка кода в исходном коде Сгущает болезненные занятия многих людей, а некоторые коды предков, хотя и кажутся грязными, являются настоящими чашами для риса. На самом деле, личная ценность каждой программы ape, которая живет на этом коде, поддерживается этими кодами. Поэтому те, кто обращаются к вечерние, пожалуйста, уважайте работу других, но также цените свою работу! Флуоресцентный Будьте внимательны: Версия KEIL онлайн! KEIL был анти-пиратством в последние годы, и большинство треснувших версий KEIL в Китае действительны для 2020.Рекомендуется версия IAR!IAR среда разработки почти идентична KEIL. Те, кто знаком с KEIL, просты в использовании, а возможность оптимизации кода IAR-лучше. Среда установки IAR и режим растрескивания предоставлены в исходном кодовом файле, и исходный код может быть составлен непосредственно после растрескивания.(Исходный код IAR имеет две версии: UCOS II V2.92 входит в комплект/не входит в комплект; Исходный код KEIL version system naked run не содержит только RTOS version, требуется KEIL MDK v5.12 или более версия + STM32F0XX комплект разработки; "Три-выбор-два" вариант для некоторых покупателей, чтобы узнать UCOS II, Также может использоваться как переход KEIL к IAR; Функции разных версий исходного кода одинаковые, но различия между различными средами разработки IDE) Нет послепродажного обслуживания! Никаких технических рекомендаций! Пожалуйста, внимательно прочитайте следующее перед покупкой, чтобы избежать недопонимания позже. Пожалуйста, просмотрите демонстрационный код программы самостоятельно! Демонстрационная программа исходного кода написана в стандартной ANSI C, стандартной ST driver library, все используют китайские аннотации и используют инструмент CoolFormat для форматирования всех кодов. До тех пор, пока вы понимаете код на языке C, вы должны полагаться на свою собственную способность трансплантировать его в другие среды развития. Для всех видов программного обеспечения и аппаратных разработок вопросы, поднятые отзывы, только когда инженер заинтересован и имеет время ответить! Для тех, кто срочно нуждается в профессиональной технической поддержке, пожалуйста, проконсультируйтесь с продавцом и приобретайте платные технические услуги. Описание аппаратного интерфейса: Два интерфейса DB9, один для CAN и другой для LIN, несовместимы. Будьте осторожны, чтобы не вставлять ошибки. Источник питания и заземляющий провод являются универсальными. Может интерфейс DB9 pin определение: 9,12 в (только поддержка шведского инструмента KVASER) 2. CANL (общее определение) 7. CANH (общее определение) 3. GND (универсальный) Описание интерфейса: обычная связь не требует 12 В, GND, необходимо использовать только CANH, CANL.   LIN interface DB9 pin definition: (Совместимость с несколькими LIN development tools) 9,12 в (шведское определение инструмента KVASER) 1,12 в (немецкий PCAN/PLIN определение инструмента) 4. LIN (немецкий инструмент PCAN/PLIN использует эту ногу, чтобы сделать LIN line) 7. LIN (шведский инструмент KVASER использует эту ногу, чтобы сделать LIN line) 3. GND (универсальный) Описание интерфейса LIN: необходимо использовать три провода (12 В, LIN, GND). Многоузловое параллельное соединение необходимо только для питания одной из демонстрационных плат.   Два встроенных светодиода используется для простого тестирования; Все избыточные порты IO вводятся для легкого расширения.   Демонстрационная программа содержит базовый код драйвера CAN и LIN, и каждая из них имеет четыре отдельных демонстрационных программы. Соответствующие переключатели макросъемки можно открыть один за другим в разделе «компилирование». H "файл и перекомпилирован. Флуоресцентный Часто задаваемые вопросы: Вопрос 1. Когда я создаю навигационный декодер, как мне решить, добавить ли сопротивление терминала 120 евро? Ответ: обычно не требуется сопротивление клеммы. Если оригинальная навигация для транспортного средства также CAN bus, то после удаления оригинального навигационного источника питания транспортного средства и его можно подключить, Используйте мультиметр для обнаружения сопротивления между CANH и CANL. Если есть сопротивление, то ваша демонстрация должна добавить такое же сопротивление. Вопрос 2. Можно ли использовать демонстрационную панель в качестве основного режима для отправки данных на Линь-автобус транспортного средства? Ответ: как правило, это невозможно. Если вы не удалите электронное оборудование в режиме LIN main оригинального автомобиля, а затем используйте демонстрационную панель для имитации тех же данных, чтобы заменить удаленную функцию. Вопрос 3. Это нормально для LIN main mode без сопротивления тяги? Ответ: Да, но только с узлом LIN slave. Вопрос 4. Может ли трансивер TJA1050 общаться с низкой скоростью? Можете ли вы связаться с однолинейным трансивером? Ответ: низкая скорость может, до тех пор, пока скорость передачи данных устанавливается на то же самое на программном обеспечении, но нет функции, терпимой к ошибкам, рекомендуется по возможности заменить низкоскоростной толерантный трансивер CAN (1054/1055); Не может общаться с одной линией can, необходимо изменить на выделенный трансивер, Например, AU5790. Демонстрационное программное обеспечение также должно быть изменено на специальную скорость порта (33,3 k, 83,3 k). Вопрос 5. Какую скорость передачи данных обычно использует автобус LIN? Ответ: 9600, 10400, 19200 Вопрос 6. Может ли LIN main line общаться в двух направлениях? Ответ: Да, и номер LIN эквивалентен серийному порту полудуплексного режима связи. Посмотрите на протокол V2.0. Вопрос 7. Я не могу понять демонстрационный код в банке. Вы можете мне это объяснить. Ответ: NC, пожалуйста, поймите для себя Вопрос 8. Могу ли я добавить устройство Can к бортовой шине CAN? Может ли LIN bus добавить устройство LIN? Ответ: может: абсолютно; LIN: часть. CAN bus имеет третейский механизм и может быть добавлен до тех пор, пока скорость передачи данных будет последовательной. Но LIN bus не может быть добавлен без споров, если он только читает данные. Вопрос 9. Мои две демонстрационные доски не могут общаться, как с ними справиться? Ответ: сначала восстановите демонстрационную программу и измените ее на заводе по умолчанию, чтобы проверить, подходит ли оборудование. Если все в порядке, пожалуйста, проверьте модифицированный код для себя. Вопрос 10. Мой автобус LIN может получать данные по ставкам 9600 и 10400 бод. Какая скорость передачи данных является правильной? Ответ: некоторые автобусы LIN имеют эту проблему, если вы можете получить данные, пожалуйста, внимательно проверьте правильность проверки LIN bus. Правильная скорость передачи данных является правильной для проверки. В большинстве случаев выбирается 10400. Лучше использовать профессиональные инструменты LIN для обнаружения. Вопрос 11. Я использую демонстрационную панель как LIN slave. Как я могу отправить данные на транспортное средство LIN bus? Ответ: Прежде всего, не отправляйте данные в транспортное средство LIN случайно, что может легко привести к ошибкам в связи с автобусом. Если электронное устройство шины LIN на оригинальном транспортном средстве заменяется демонстрационной платой, данные могут быть отправлены, но данные должны быть отправлены в указанной последовательности времени. В этот чехол, мы должны строго следуем оригинальный графиком, так же есть проверка методов. Вопрос 12. Могу ли я использовать демонстрационную панель как LIN host для общения только с электронным устройством, работающим на транспортном средстве? Это устройство LIN slave. Ответ: Конечно, демонстрационная плата в качестве главного узла LIN отправляет заголовок сообщений протокола LIN (00, 55, PID), и вы можете получить ответ от электронного оборудования, при условии, что вы знаете, какое значение PID по умолчанию устройства. Это значение необходимо проверить самостоятельно. Вопрос 13. Можно ли долго вешать демонстрационные доски в сети Can? Приведет ли это к кормлению? Ответ: Да, он должен выполнять функцию dormancy. Рабочий ток демонстрационной платы составляет около 20 мА, а непрерывный ток-около 1 мА. Долгосрочное использование не приведет к кормлению. Демонстрационная программа должна увеличиваться без функции dormancy. Если это хлопотно, это может напрямую изменить основную частоту системы на 8 МГц, а ток составляет всего 6 мА, что не приведет к подаче. Вопрос 14. Как найти описание документа LDF LIN bus? Ответ: не беспокойтесь найти то, что вы не можете найти. LDF файл является нормотворческим документ на ранней стадии развития LIN bus. В нем описывается состояние, действие, время, диагностика и обработка всех узлов LIN bus. Он не будет открыт для внешнего мира в основном. Это сюрприз, что его можно получить каким-то образом. Даже с помощью инструментов для анализа шины LIN трудно отменить вывод всех LDFs. Вопрос 15. Какова файловая структура LDF? Ответ: включает в себя Ldf заголовок, узловую секцию, сигнальную секцию, рамную секцию, таблицу расписания, раздел кодирования сигнала и кодирование для сопоставления сигналов. Обычно только плата версия программного обеспечения будет поддерживать LDF файлы, такие как XTM, xAnlyster, CANOE, нормальная версия почти не поддерживается. Вопрос 16. Как LIN slave отправляет данные для управления ростом и падением окон? Ответ: большая часть зависит от опыта. Прежде всего, нам нужен анализатор данных шины LIN, чтобы найти соответствующую рамку управления окном и проверить, имеет ли рамка только Заголовок сообщения (0055 PID), но нет содержимого данных. Затем мы используем DEMO slave, чтобы дать данные ответа на заголовок, и обратите внимание, что контрольная стоимость должна быть правильной. Вопрос 17. Мой широко используемый чип-серия STM32F1XX. Могу ли я пересаживать программу в серии STM32F1XX? Ответ: все в порядке. Если вам нужно проконсультироваться с продавцом, его структура кода в основном соответствует коду серии F0. Однако исходный код серии F1 основан только на платформе разработки IAR7.8 с версией UCOSII V2.92 (не Kengda версии 2,86), без KEIL версии, и не может быть использован в STM32F042 development board. Вопрос 18. Почему мой LIN development board работает, когда он подключен к машине, но не в точку? Ответ: LIN-режим master-slave, сеть LIN транспортного средства в основном основана на BCM или Master инструмента, поэтому режим Slave должен использоваться при получении транспортного средства; И индивидуальный режим «точка-точка» должен специально анализировать, является ли ваш тестовый объект мастером или рабом, И режим работы LIN development board должен быть установлен в соответствии с конкретным оборудованием. Этот Линь отличается от CAN. Каждый узел банка равен, без мастера/раба. Вопрос 19. Может ли эта плата для разработки использоваться для считывания данных OBD и отправки некоторых данных для управления оборудованием на транспортном средстве? Ответ: Можно читать данные CAN. В OBD линия CAN, как правило, расположена на 6/14 и всего 500 кбит/с, одна скорость передачи данных, которую можно прочитать до тех пор, пока проводка верна; В некоторых автомобилях, таких как общие серии, используется одноступенчатая банка, которая расположена на первой ступне OBD, Таким образом, скорость передачи данных не может быть прочитана напрямую и должна заменить трансиверы для использования. Но отправка данных в OBDII для управления оборудованием на транспортном средстве требует небольшого опыта, а не только каких-либо данных, требуется много времени для анализа и изоляции точных команд управления. В OBD нет линии LIN, поэтому мы не рассматриваем чтение данных LIN. У нас также есть специальная плата разработки OBDII CAN, которая заинтересована в этом. Вопрос 20: как обработать данные CAN в OBD? Мне просто нужны данные, связанные с двигателем, такие как скорость, угол дроссельной заслонки, скорость колеса, мгновенная скорость, оставшееся масло, как определить, какой идентификатор данных байта соответствует какому содержанию? Ответ: трудно сказать. Если модель тестового объекта выполнена в соответствии с Протоколом ISO15765, эти идентификаторы можно найти в ISO15755-3. Однако в настоящее время большинство моделей на рынке не строго соблюдают этот стандарт. Чтобы определить нужную вам информацию, вы должны полагаться на слова и дела, которые на самом деле не ясны в течение полутора секунд. Конечно, должны быть некоторые основные правила. Простые, такие как скорость двигателя и скорость транспортного средства, должны быть выражены в двух байтах, таких как: Скорость двигателя = byte0 * 256 + byte1 (вращение); Мгновенная скорость транспортного средства =(byte2 * 256 + byte3)/100 (км/ч); Конечно, не только эти две формулы, но и различные алгоритмы для разных транспортных средств являются нормальными. Анализ этих данных требует большого терпения и видения, чтобы найти закон. Вопрос 21: Может ли этот совет по разработке поддерживать Однолинейный? Является ли скорость передачи данных 33,33 K, 83,33 K? Ответ: одна линия может отличаться от обычной, в основном потому, что трансивер отличается. Есть некоторые различия в коде о скорости, месте дискретизации, режиме передачи данных и передачи. CAN и single-line не могут общаться друг с другом. В нашем магазине предлагается приобрести специальный Однолинейный Совет по развитию. Для получения подробной информации, пожалуйста, посмотрите на переднюю страницу магазина. Флуоресцентный Ниже приводится проверка данных связи демонстрационной платы с помощью "KVASER LIN Bus Analysis Tool + XTM FREE Software": Отдельный LIN-MASTER, два идентификатора не получают ответа раба   LIN данные сортируются по ID Флаги идентификаторов времени DLC счетчик данных Флуоресцентный 4073,082 31 C 4 11 12 13 14 4073,332 32C 4 21 22 23 24 4072,583 22H 0/заголовок не получил ответ раба 4072,832 29H 0/без ведомого ответа Флуоресцентный Примечание: Идентификатор PID, за исключением бит7, бит6. Вышеуказанные данные отправляются демонстрационным кодом и перехвачены инструментом KVASER.
