Интерфейс HDMI, который не занимает источник сигнала, может быть подключен к экранному устройству, и звуковой сигнал разделен синхронно, поддержка одного SPDIF оптического цифрового аудио выхода и одного L/R стерео аналогового аудио выхода. разрешение HDMI поддерживает до 4 K/60fs и supports3D
Оптический выход SPDIF поддерживает Dolby Digital AC3, DTS, LPCM и другие цифровые аудио форматы, поддерживающие выход 5,1ch. поддерживает переключение между 3 режимами чтения аудио EDID (2CH/5.1CH/PASS). поддержка дуги. светодиодный индикатор панели для четкого указания рабочего состояния продукта. Чип DAC 24 бит/192 кГц обеспечивает высокое качество звука
Подключение и эксплуатация: Подключите выход DVD/BD HDMI HD к входу HDMI сплиттера через кабель HDMI. подключите HDMI выход сплиттера к телевизору/дисплею HDMI вход через HDMI кабель.
Когда требуется цифровое аудио, подключите его от оптического выхода сплиттера к оптоволоконному входу усилителя через волоконно-оптический кабель. В тех случаях, когда аналоговый аудио требуется, подключите 2-канальный аналоговый аудио к телевизору или усилитель аналоговый аудио вход через RCA аудио кабель.
Обратите внимание, что каналы Соответствуют одному, и переключатель EDID mode выбран в режиме 2CH. наконец, подключите головку адаптера питания к входу декодера постоянного тока, а затем подключите адаптер к розетке питания.

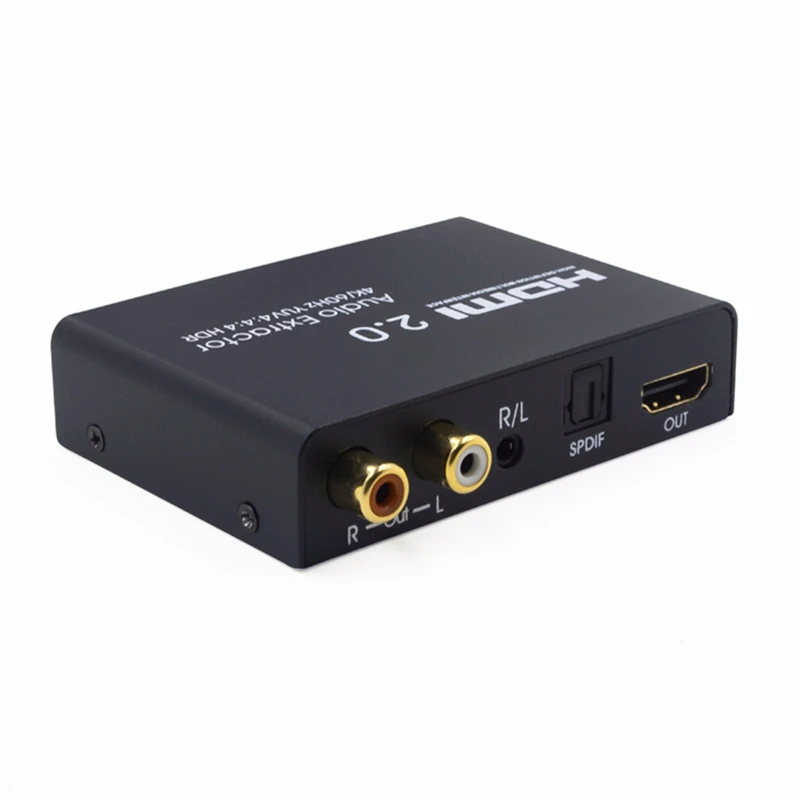

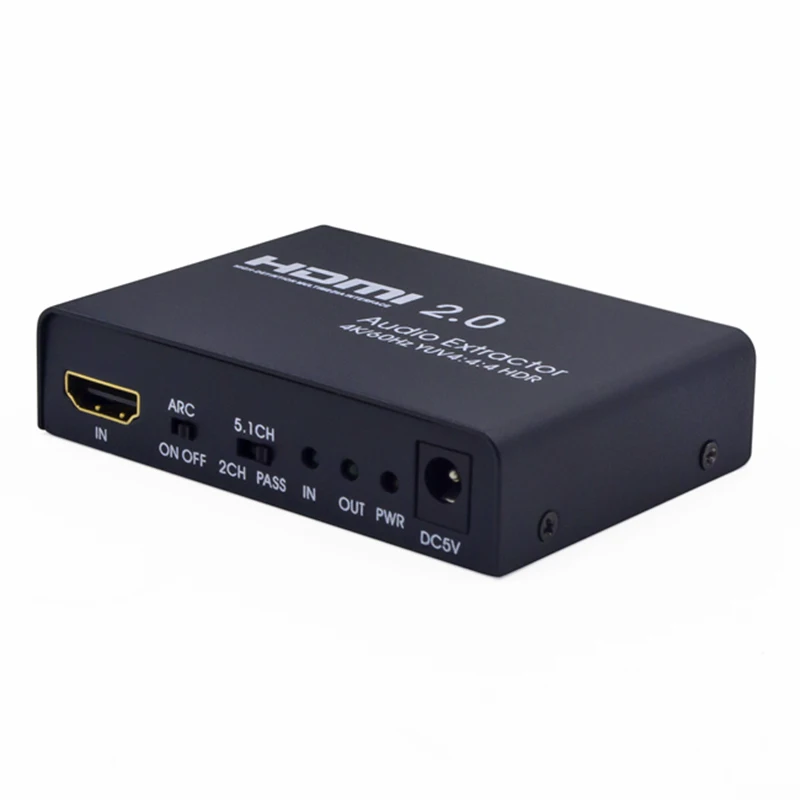

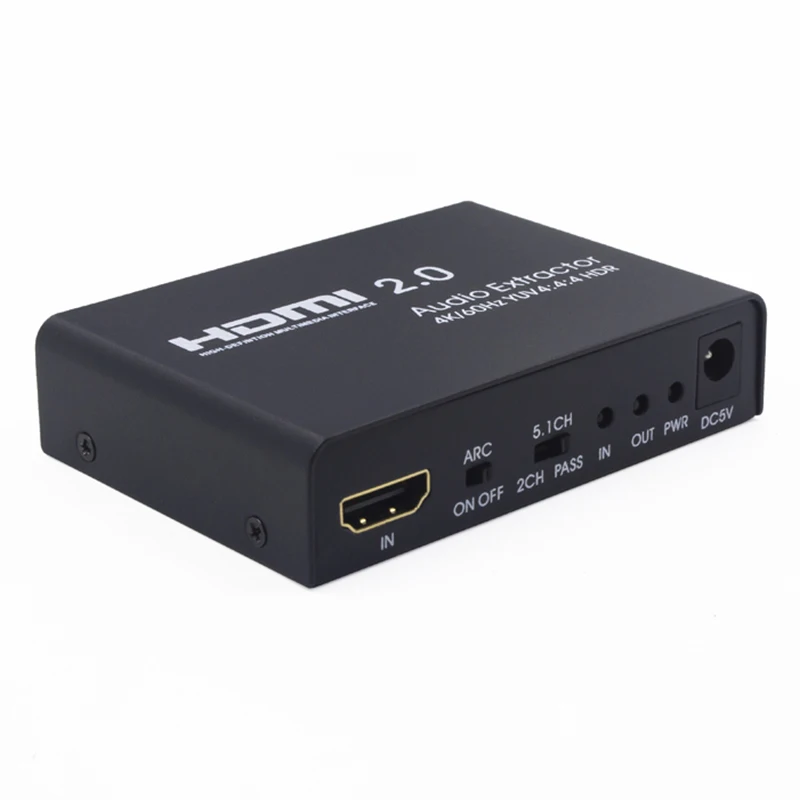

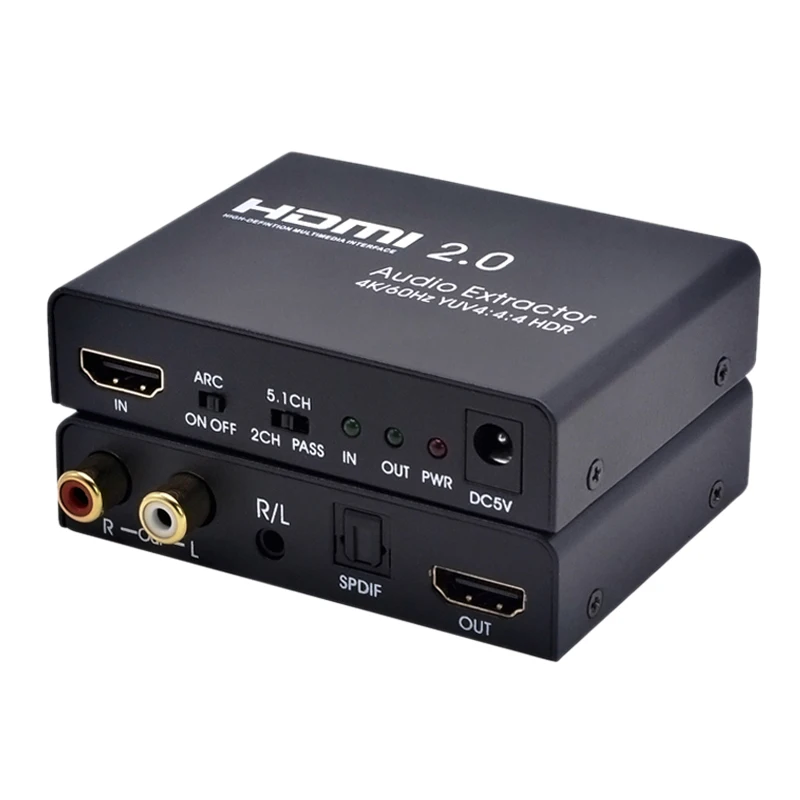

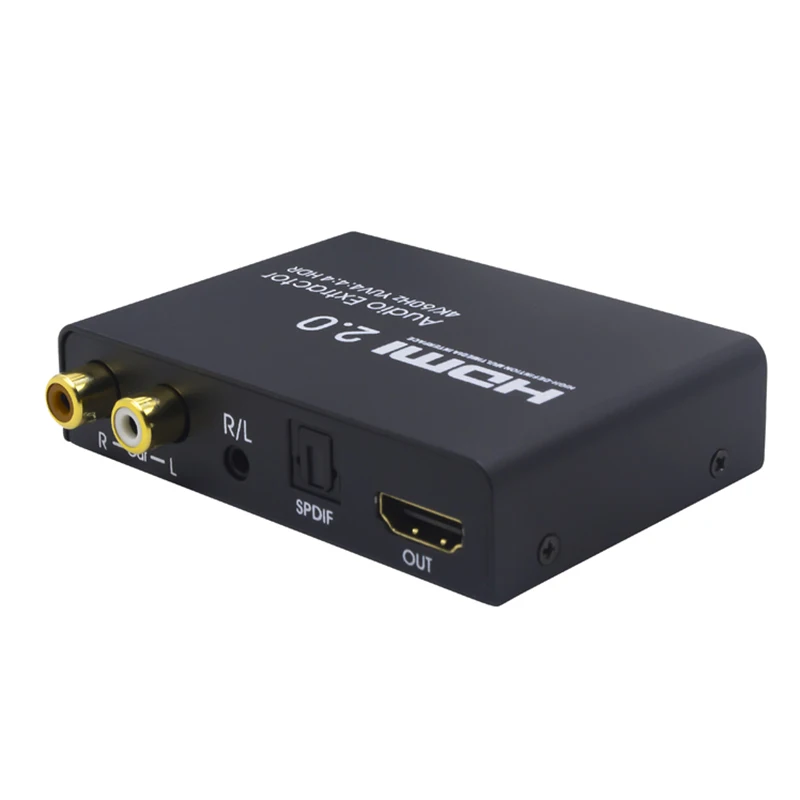

Диаграмма интерфейсов:
R/L: R/L аудиовыход/3,5 mmAudio выход
SPDIF: SPDIF выход
Вход/выход: выходной порт HDMI
Включение/выключение дуги: переключатель дуги
5,1/2,0/PASS: аудио переключатель
Выход/вход: индикатор
ШИМ: индикатор питания
Без потери сигнала
Питание от DC5V/1A
Suppoort HDMI HDCP версия: HDCP 2,2
Поддержка HDMI видео формат цвета: 2160 P, 10/12bit
10/12 бит, 24/25/30 Гц, 2160 p, 10/12 биты в переменного тока, 50/60 Гц
Формат аудио HDMI: DTS-HD/Dolby-TrueHD/LPCM7.1/DTS/olby-AC3/DSD
Максимальная пропускная способность HDMI: 600 МГц
Максимальная скорость передачи данных HDMI: 18 Гбит/с
Входной выходной сигнал TMDS: 0,5 ~ 1.5Vp-p (TTL)
Входной выходной DDC сигнал: 5Vp-p (TTL)
Частота дискретизации DAC: 32 ~ 192 кГц
Скорость передачи бит DAC: 16 ~ 24 бит
Аналоговый выход RCA (1 кГц @ 0 дБ): 1 В RMS
Отношение сигнал-шум @ 0 дБ (CC1R/ARM): больше чем равный 90 дБ
Степень искажения: менее 0.1%
Частотная характеристика: 20 Гц ~ 20 кГц
HDMI вход/выход расстояние кабеля: менее чем равный 3 м AWG26 HDMI Стандартный кабель
Максимальный рабочий ток: 400 мА
Формат адаптера питания: переменный ток 100 V-240 V 50/60 HZ, переменный ток 5 В/1A
Диапазон рабочих температур:-10 ~ + 55 градусов Цельсия
Диапазон температур хранения:-20 ~ + 60 градусов Цельсия
Диапазон рабочей влажности: 10 ~ 90% относительной влажности (без конденсации)
Диапазон влажности хранения: 5 ~ 95% RH (без конденсации)
Размер корпуса: 85 × 60,5 × 20 (мм)
Цвет: черный
Материал: алюминиевый сплав

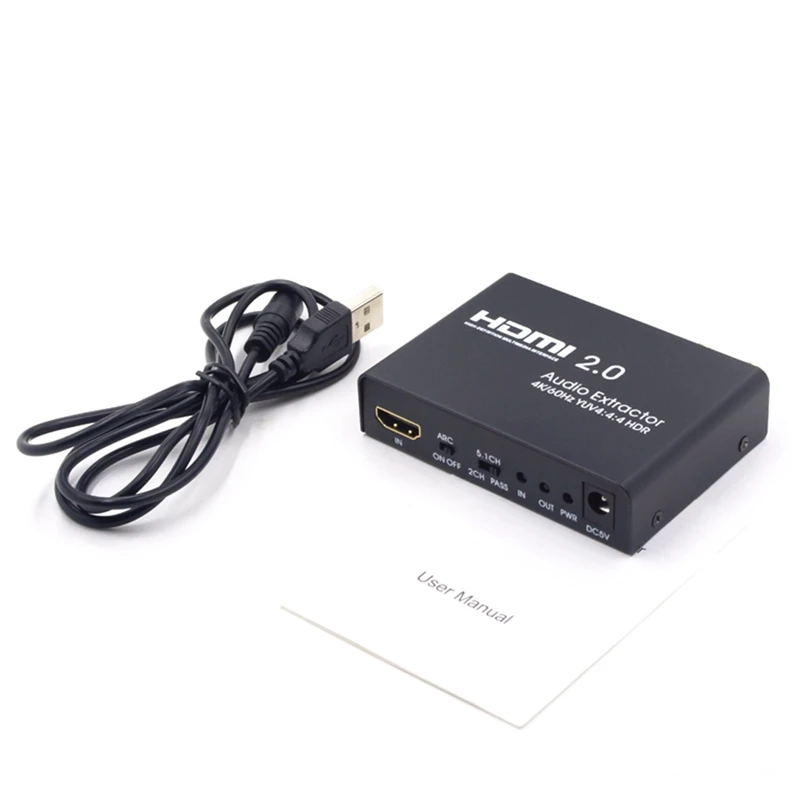

Комплектация:
1 * HDMI аудио экстрактор
1 * USB кабель питания
1 * Руководство пользователя
Только вышеуказанное содержание упаковки, другие продукты не включены.
