DYS Ария F45A 4in1 Blheli_32 3 ~ 5S 45A Brushless ESC и F4 PRO V2 Betaflight полета Управление с выходом 5 V/3A 9В/1.2A

DYS Ария F45A 4in1 Blheli_32 3 ~ 5S 45A Brushless ESC и F4 PRO V2 Betaflight полета Управление с выходом 5 V/3A 9В/1.2A

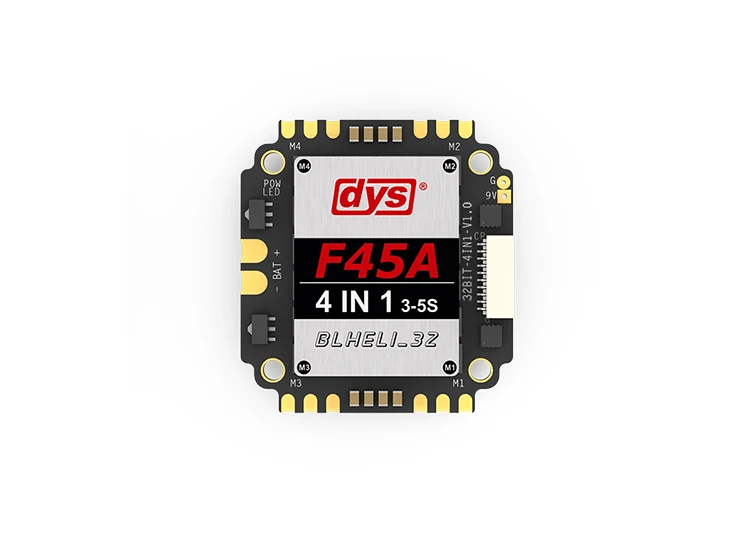

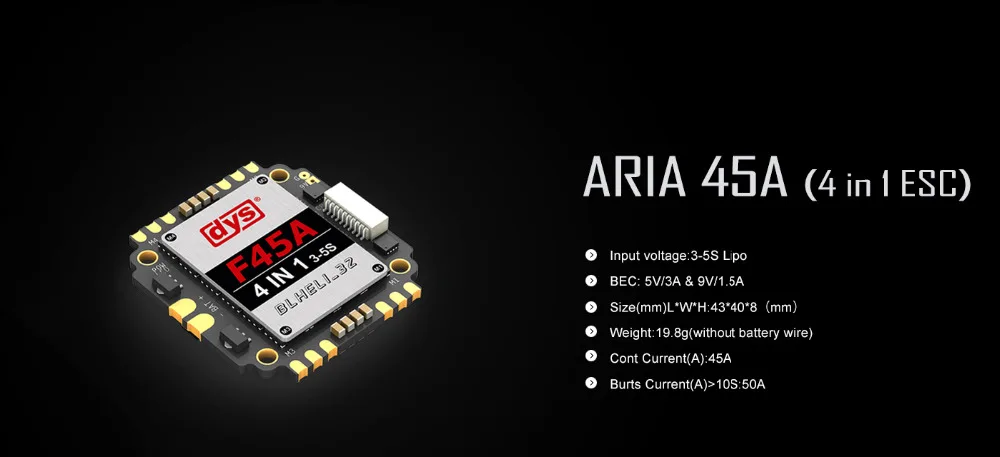

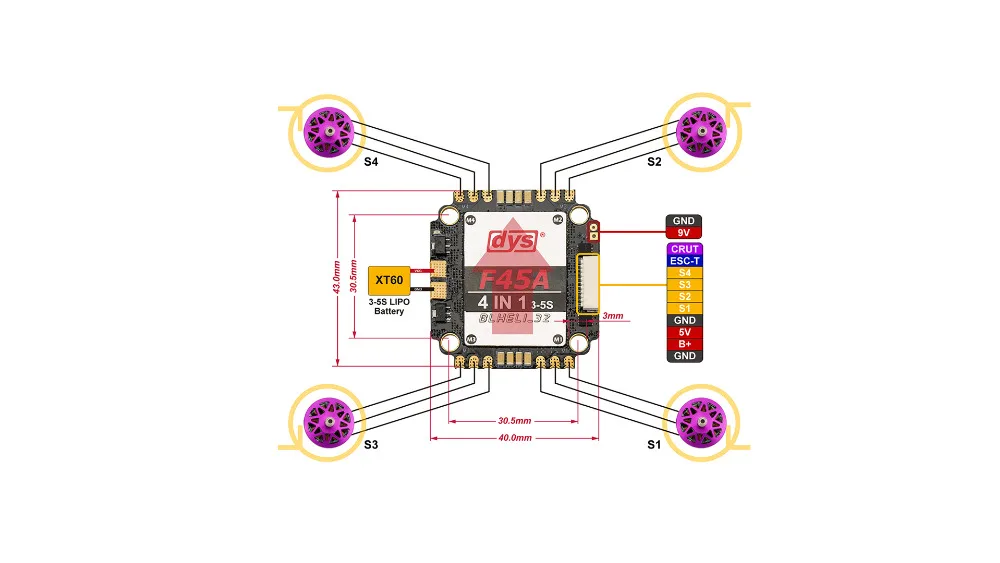

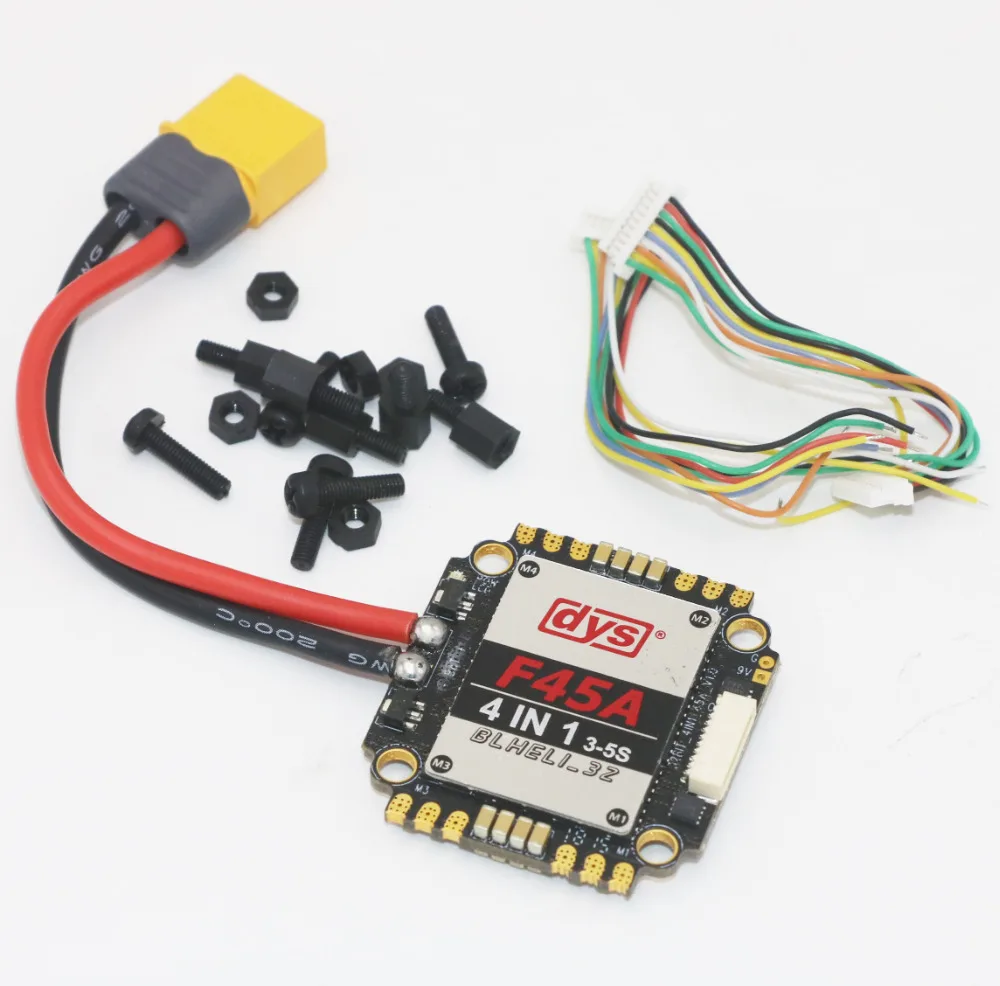

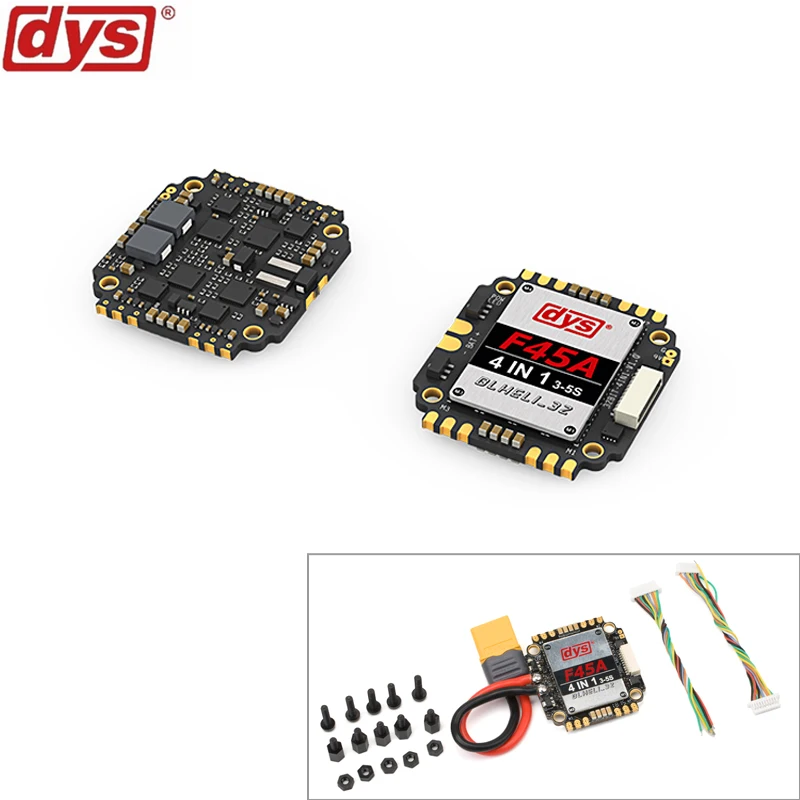

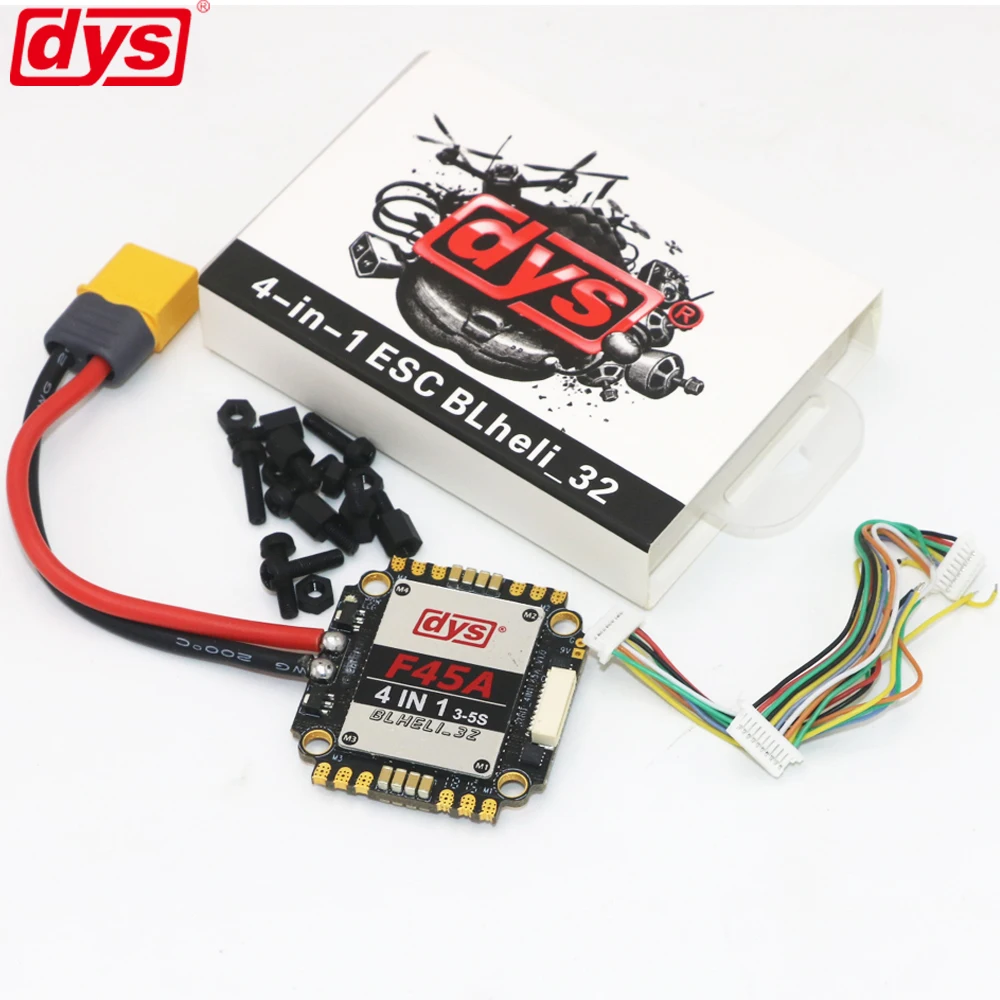

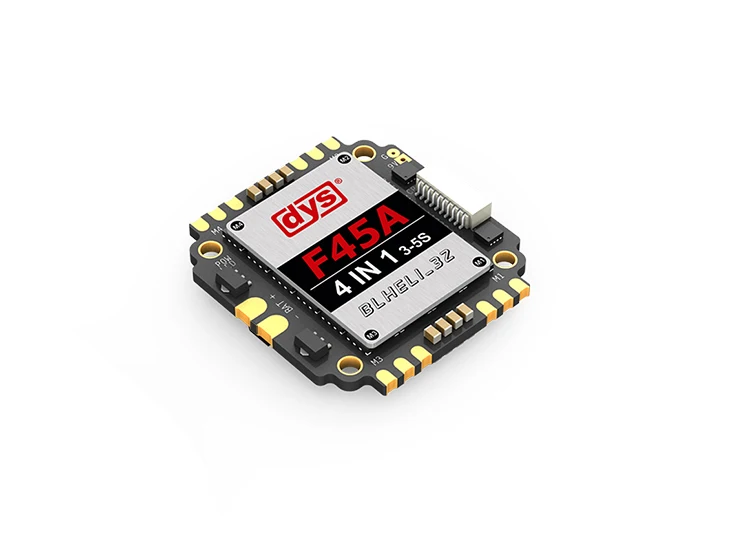

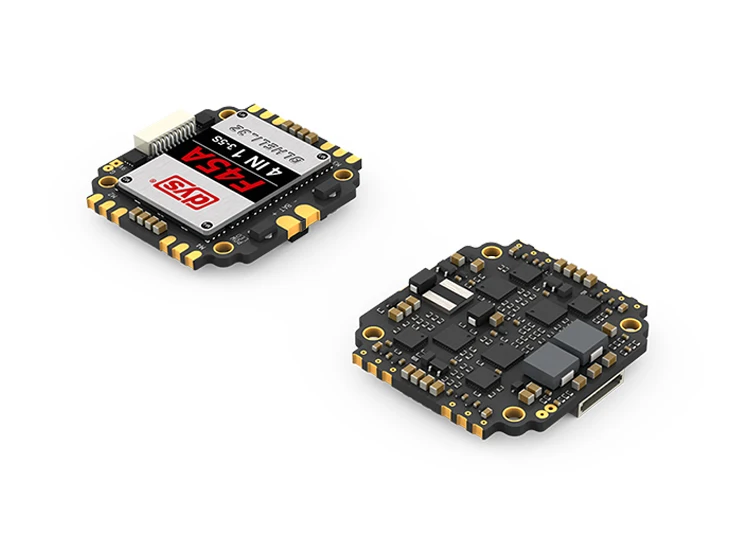

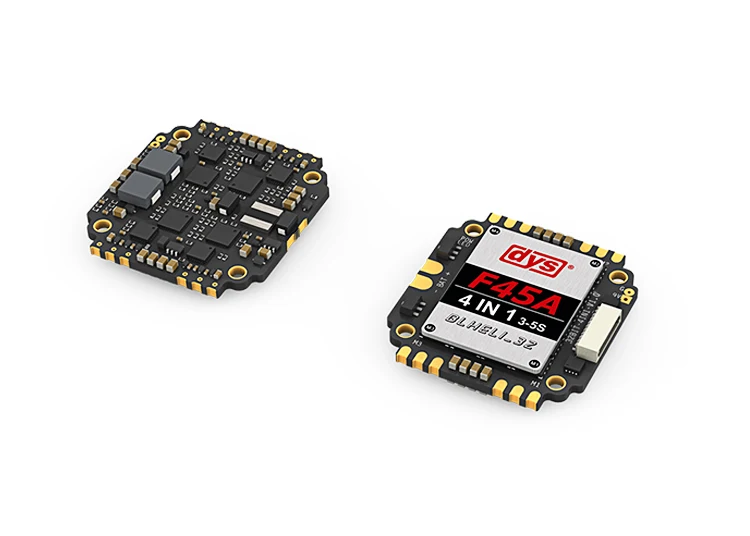

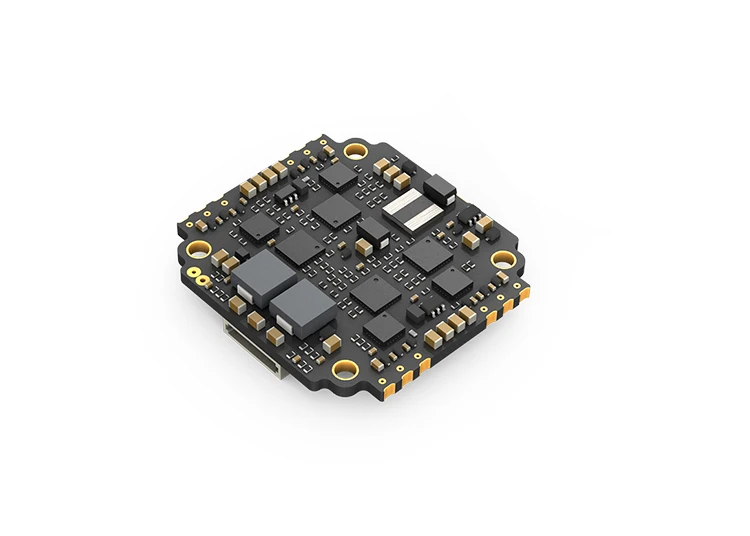

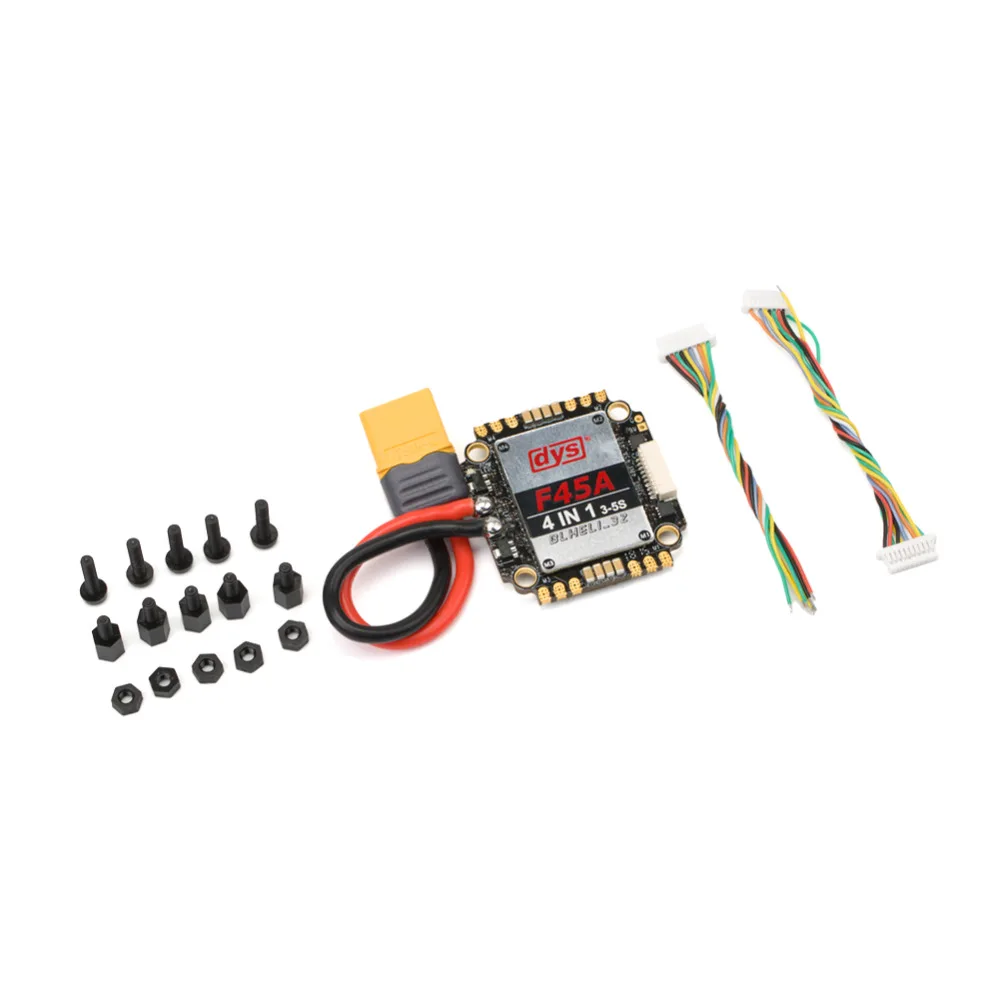

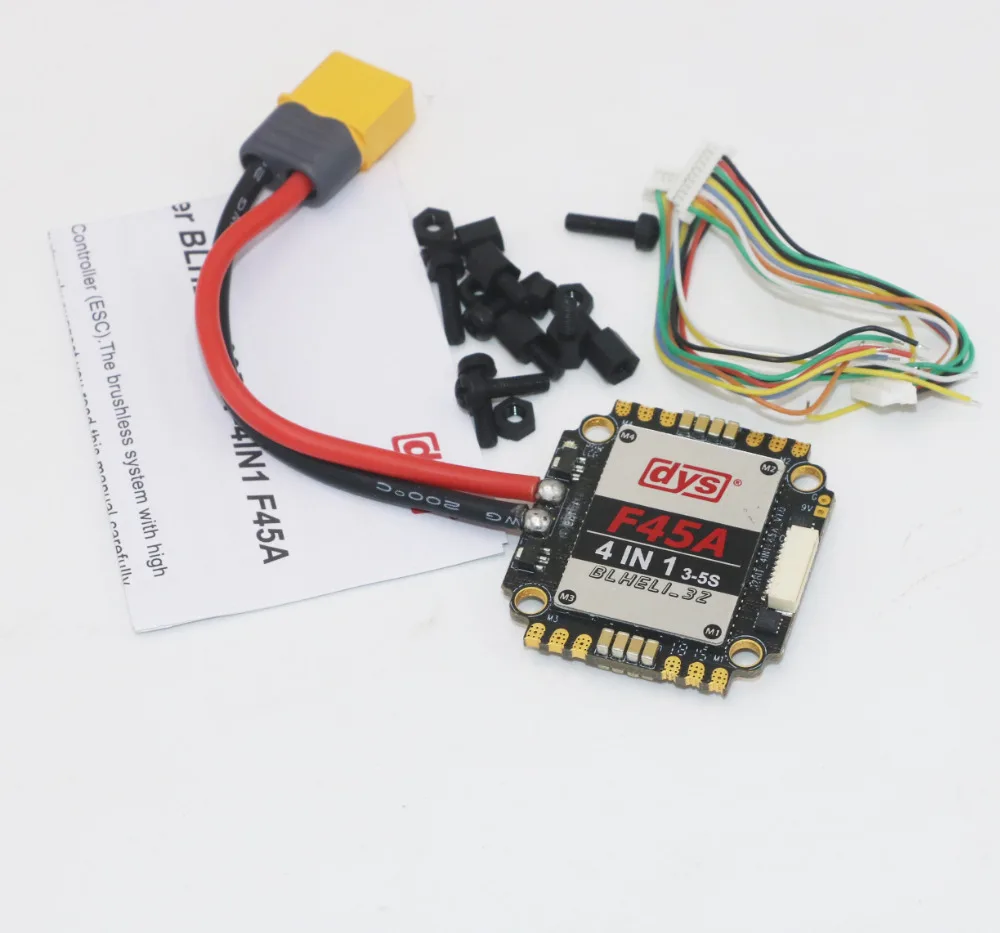

F45A 4in1 Blheli_32 3 ~ 5 S 45A бесщеточный ESC:

Производитель: DYS
Наименование товара: Aria F45A 4в1 ESC
Входное напряжение: 3-5 S Lipo
BEC: 5 V/3A & 9В/1.5A
Размер (мм) Д * Ш * В: 43*40*8 (мм)

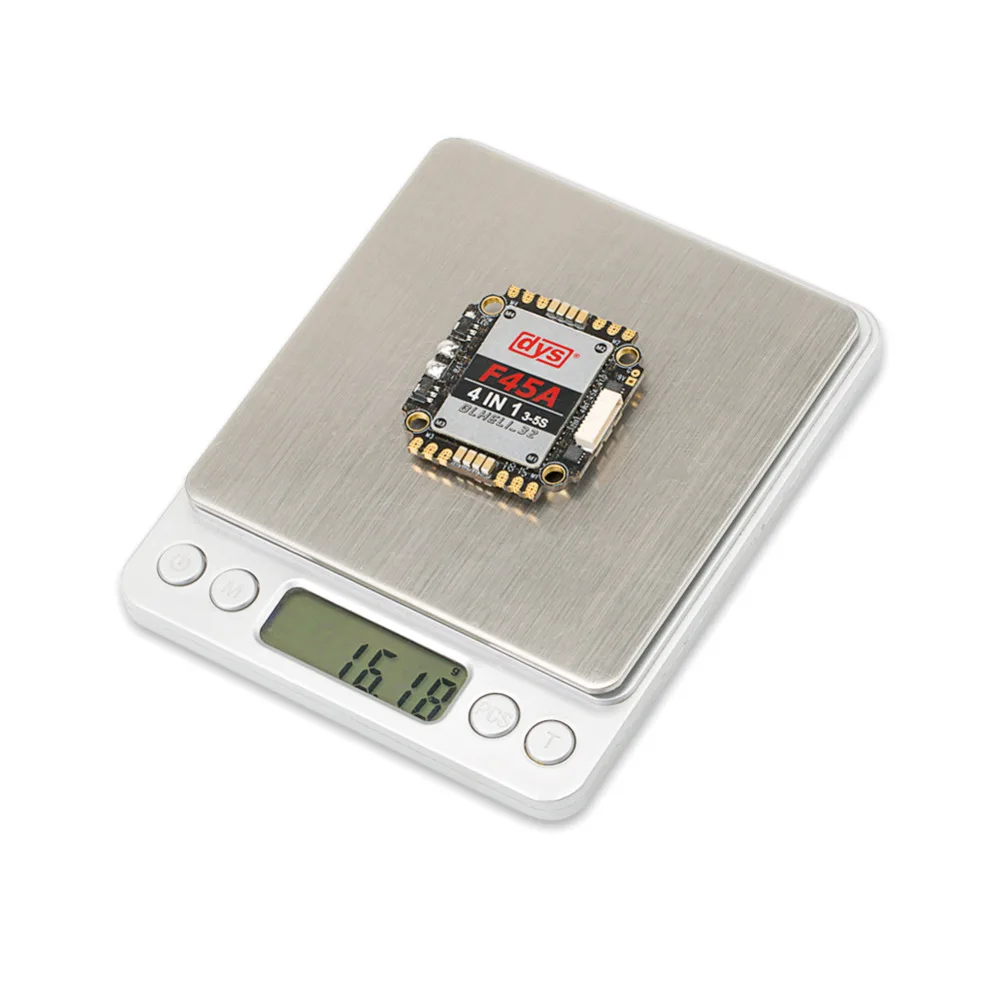

Вес: 19,8 г (без провода аккумулятора)
Ток Cont (A): 45A
Ток буртов (а)> 10 с: 50А

Особенности:
【С 32-битным микропроцессором ARM Cortex MCU STM32F051 48 МГц, коэффициент разрешения дроссельной заслонки 2048, сильная способность защиты от помех.
【Встроенные два BEC 9 V/1.5A и 5 V/3A.
【Порт телеметрии и бортовой измеритель тока ESC могут использовать плоский кабель, и он будет проверять ток, напряжение и мощность и т. Д.
◆Встроенный датчик температуры пропустит порт телеметрии для передачи и наложения на OSD FC, его можно запрограммировать настройку для защиты от температуры.
【С usb компоновщик может быть программируемой настройкой дроссельной заслонки, как поддержка положительного и отрицательного, двусторонний режим, режим FPV 3D, скорость двигателя, торможение, частота ШИМ, настройка угла входного сигнала, встроенный RGB светодиодный для настройки цвета, звукового сигнала и т. Д.
【Он использует систему управления саморегулировкой, может работать автоматически со всеми видами двигателя на рынке, в то время он поддерживает до 500 Гц ШИМ, oneshot 125, oneshot 42, Multishot и Dshot 150/300/600/1200.
◆Со специальной оптимизацией в многоосевой, мотор может запускаться плавно в хорошей кривой дроссельной заслонки, быстрый отклик, большая мощность, и высоко поддерживает Многоосный, фиксированное крыло и вертолет.
◆Сигнальный провод является силиконовым ПЛОСКИМ КАБЕЛЕМ, он может соединиться с DYS F4 FC напрямую, не нужно паять. Когда он соединяется с другим брендом FC, его нужно будет припаять к FC.
【Оборудование MCU, схема драйвера, Mosfet будут поставляются с двойной защитой напряжения.
♦ Для использования нового процесса MOSFET низкого внутреннего сопротивления, поможет увеличить сопротивление потоку. Кроме того, профессиональный драйвер MOS чип делает лучшую эффективность.
【Mosfet покрыт алюминиевым листом для охлаждения, что может повысить эффективность и стабильность.
◆Со специальным процессом 8 слоев утолщенной печатной платы будет снижать сопротивление, малое теплотворное значение и больший ток ударопрочности. хорошая оптимизация компоновки компонентов и деталей делает меньший размер, легкий вес и легкость сборки.

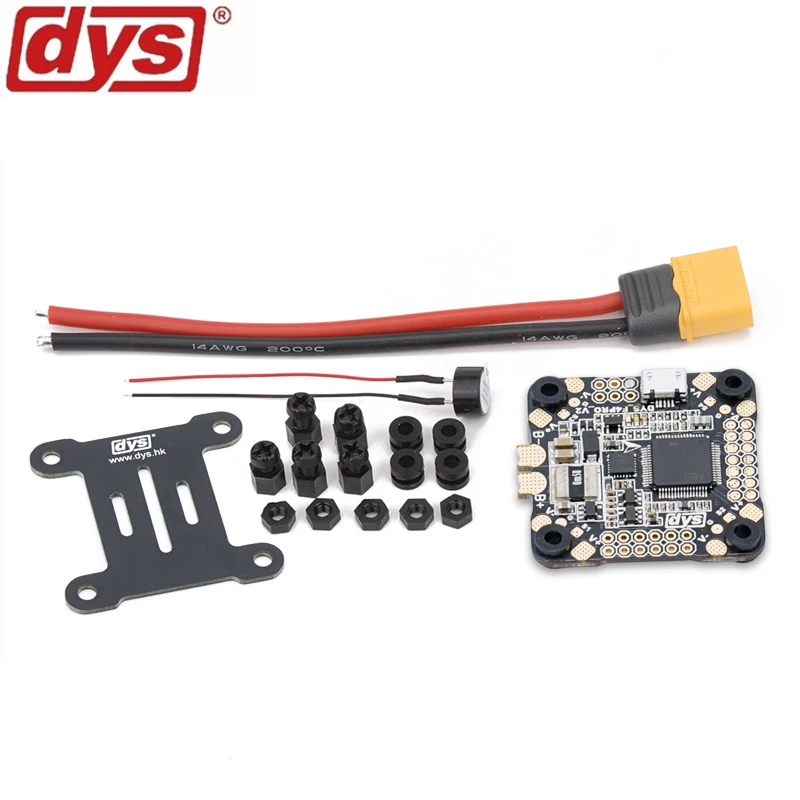

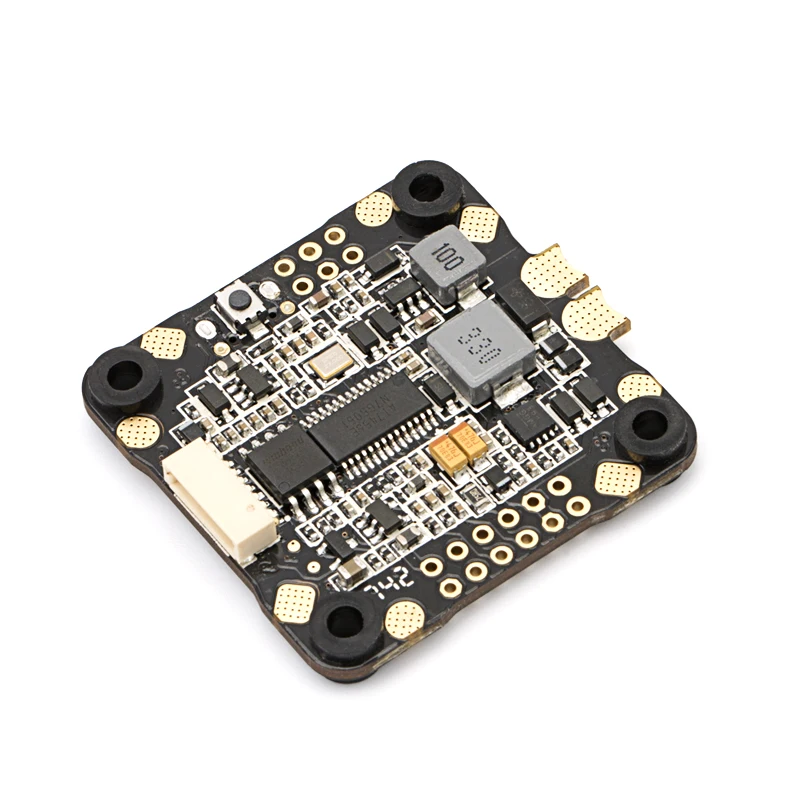

F4 PRO V2 Betaflight управление полетом:

* Прошивка Betaflight DYS F4 PRO

* STM32F405 master с более высокой частотой обновления и большим количеством функциональных портов

* Выход 5 в 3 А BEC

* Выход 9 В 1.2A BEC

* 220В 3,3 A BEC выход

* Совместим со всеми Сплит-Тип esc, соединиться с DYS 4-в-1 esc (F20A или F30A) с Гибкий плоский кабель

* Поддержка BF установки программного обеспечения для вспышки и отладки OSD

* Встроенный датчик тока для контроля энергопотребления и т. д. в режиме реального времени

* Используйте пульт дистанционного управления для просмотра параметров управления полетом через OSD

* Поддержка аудио SAMRT, регулировка VTX с помощью OSD

* Поставляется с термостойким демпфирующим шаром для повышения стабильности и работы

* 3-6 S lipo вход, встроенный PDB, Макс выдерживает ток 160A

* Вес нетто 10,5 г, исключая кабель

* Частота обновления PID и gyro до 8 K

Данные:

L весь размер: L 38 мм X Ш 38 мм, расстояние между отверстиями 20X20 мм

L шестислойная печатная плата и 3 унции меди для повышения перегрузки по току и тепловыделения

L PDB плата с обратной высокой цепи защиты напряжения

-MCU: STM32F405 GRT6

-IMU: MPU-6000

-Экранное меню: AT7456E

-Вспышка: память 8 M

-Датчик тока: 0-200A

-Добавлен S5, S6 контрольный сигнал двигателя (поддержка функции 6 осей после обновления прошивки)

-Встроенная обратная защита высокого напряжения

-Защита от интегральной схемы к usb-порту

-3,3 В LDO для включения внутренней цепи

-9 в BEC: 1.2A

-5 в BEC: 3 a/Односторонний выход, чтобы избежать внешних помех

-При использовании с 4-в-1 esc, подключите к аккумулятору, чтобы поставить управления полетом вместо того, чтобы BEC.

V + V-: для кабеля питания esc

S1-S6For GND соответствующего сигнального кабеля esc

Загрузка: кнопка загрузки (для прошивки flash)

5 В: 3 А выход, может подключаться с VTX, приемником, объективом и т. д. 5 в устройство питания одновременно

9V1. 5A выход, может подключаться с широким устройством напряжения, таким как 7-24 В мощность VTX и т. Д.

3,3 V источник питания для DSMX и т. д. 3,3 V устройство питания

Заземление: Отрицательные

Vout: видеовыход для кабеля сигнала изображения VTX

Видеовход для сигнального кабеля камеры

Светодиодный: программируемый светодиодный сигнальный кабель

RX1: для sbus и т. д. приемник

PPMFor PPM приемник сигнальная панель

USart6 txSmart Audio Установите функцию VTX (VTX должен поддерживать использование функции Smart Audio)

Летучая мышь +/Летучая мышь-: напряжение батареи

Базз-Базз +: проводка для зуммера

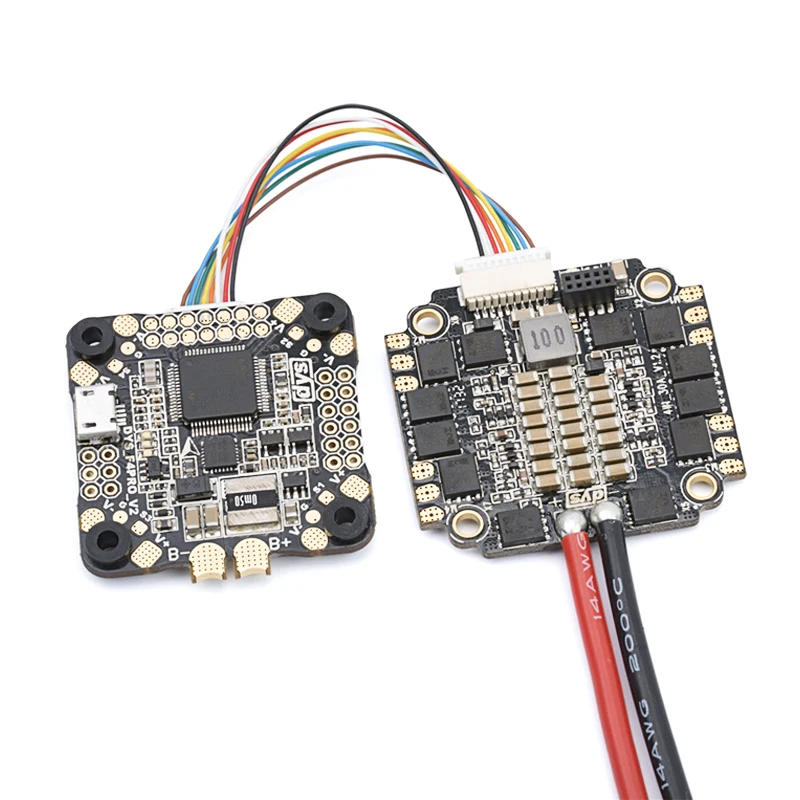

Установка с DYS 4-в-1 esc (опционально)

Подключите DYS F20A или F30A с гибким ПЛОСКИМ КАБЕЛЕМ, не нужно паять

Обратите внимание
