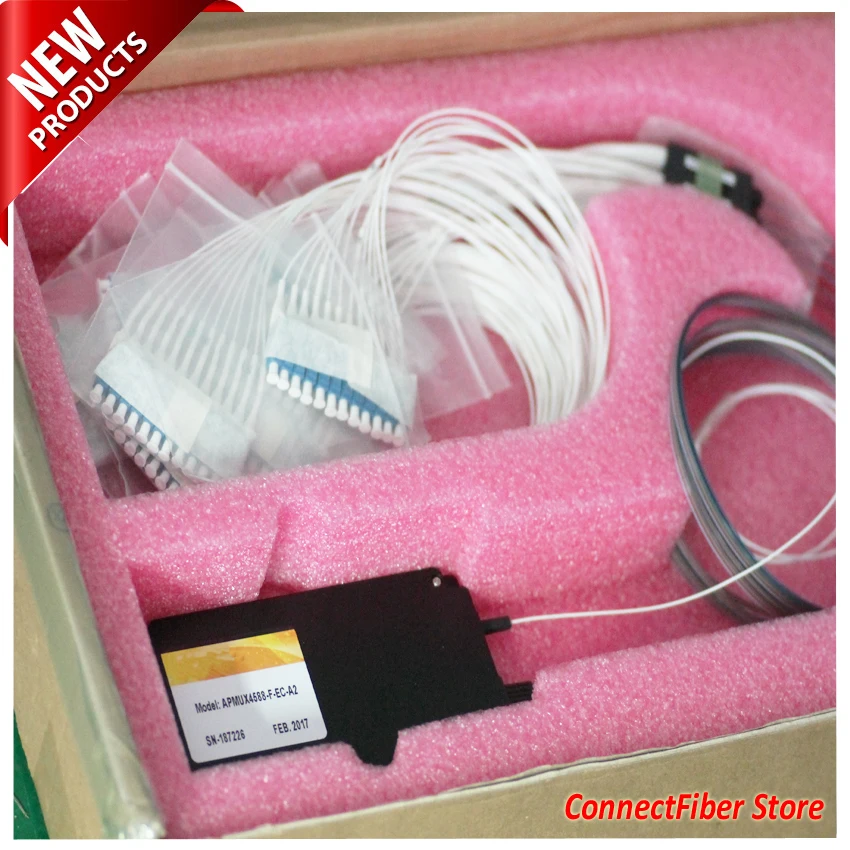

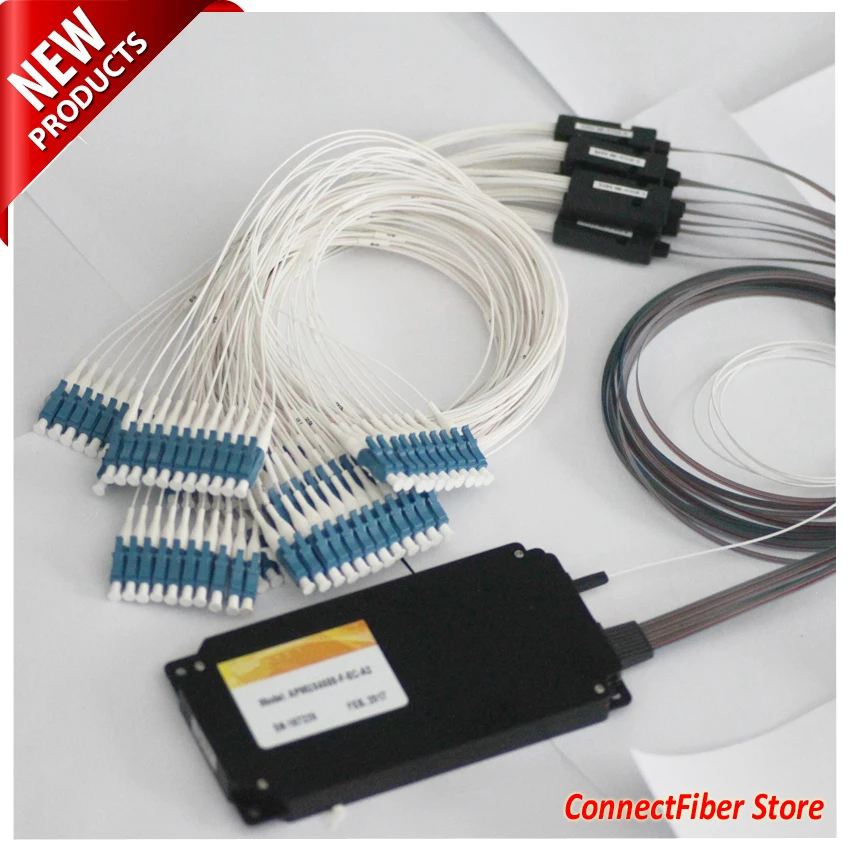

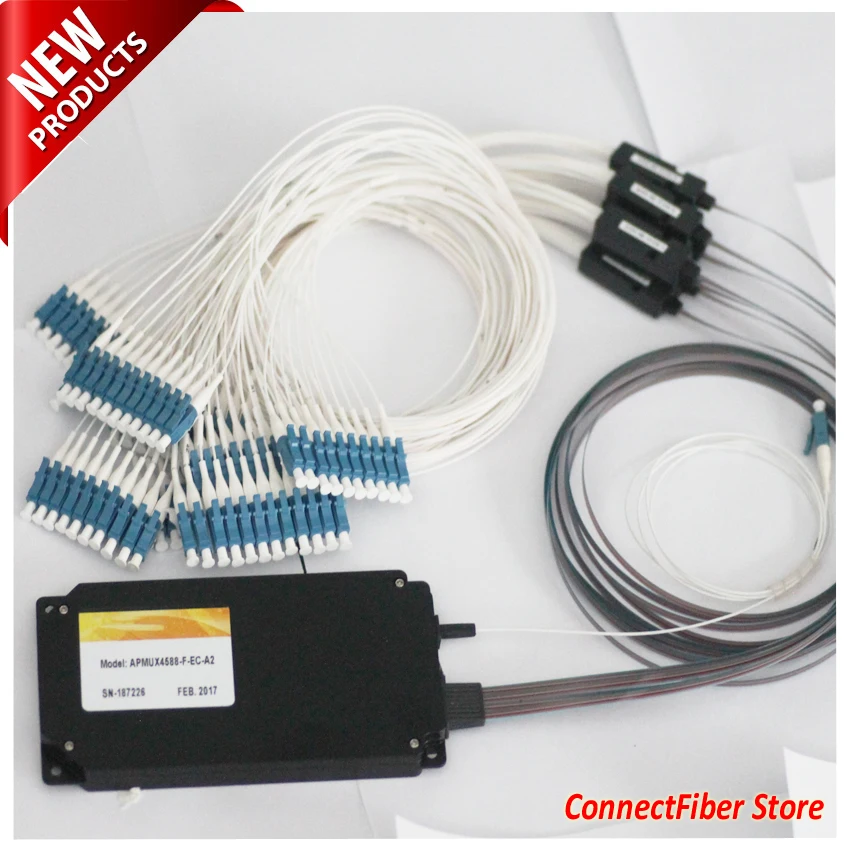

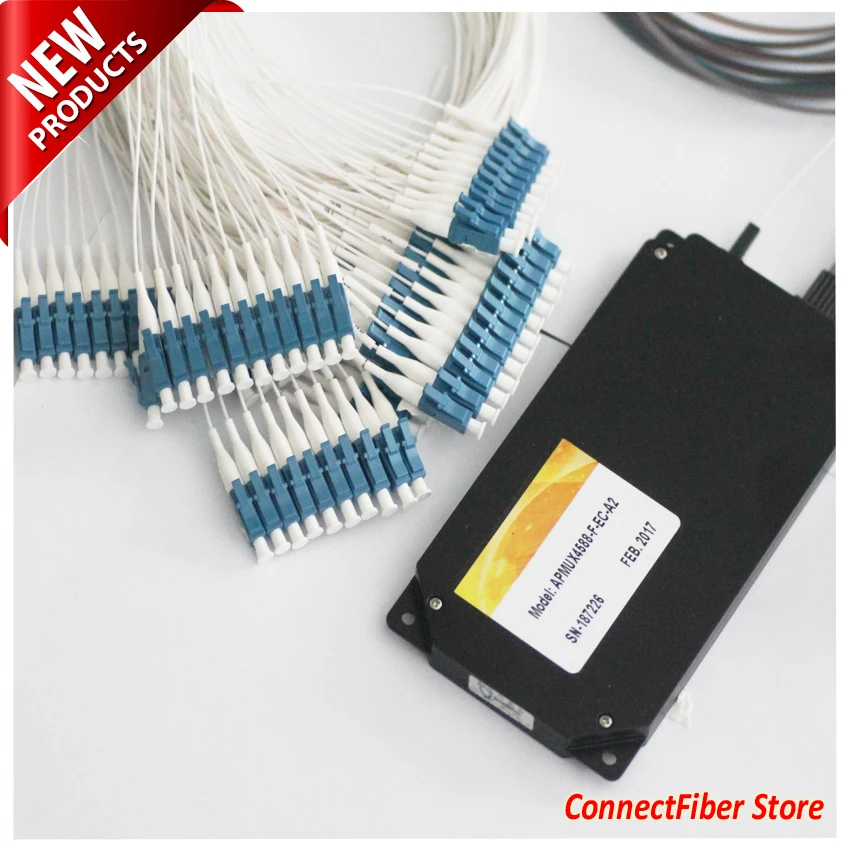

40CH 100 GHz Gaussian DWDM Athermal AWG модуль устройства



Awthermal AWG (Arrayed Waveguide Grating)-высокопроизводительное устройство DWDM mux/demux, работающее на частоте 100 ГГц, без необходимости стабилизации температуры. Планарные обработанные кремнезем чипы состоят из направляющих сигналов arrayed для разделения или сочетания нескольких длин волн. Тепловая AWG s позволяет мультиплексировать и демплексировать сигналы DWDM в широком диапазоне рабочих температур, без необходимости в приводе нагревателя и мониторинге электроники. Эти AWGs предлагают низкую потерю вставки, отличную изоляцию канала, легкость обработки волокна и долгосрочную надежность в компактной упаковке. Наша технология athermalization упрощает размещение мультиплексоров AWG/демплексоров сетевыми поставщиками DWDM.



Характеристика

  • 40 каналов x 100 ГГц Mux/Demux; • Ремешок с плоским верхом; • Полностью пассивный модуль; • Диапазон рабочих температур от-5 °C до 65 °C; • Низкая потеря вставки и PDL; • Защита от низкого перекрестные помехи; • Высокая однородность; • Не требуется Электроника; • Компактная конструкция; • Telcordia GR-1209/GR-1221 квалифицированный.   Функциональная схема               Рабочий контейнер для хранения с функцией условия

Параметр	Блок	Мин	Макс
Рабочая температура	℃	-5	65
Рабочая влажность (без конденсации)	% R.H.	0	90
Температура хранения	℃	-40	85
Влажность хранения (без конденсации)	% R.H.	0	90

Оптические параметры

Параметр		Блок	Соотношение цена/качество
Полоса пропускания типа		-	С плоским верхом	Гауссовый
Расстояние между каналами		ГГц	100
Номер канала		CH	48/40
Точность длины волны		Метрический номер	±0. 05
1dB полоса пропускания		Метрический номер	≥0. 38	≥0. 2
3dB полоса пропускания		Метрический номер	≥0. 58	≥0. 4
Пропуск частиц1		ДБ	≤6. 0 Typ.4.5	≤3. 5 Typ.2.8
Пульсация		ДБ	≤0. 5	≤1. 5
Равномерность		ДБ	≤1. 5	≤1. 5
Прилегающие наводки		ДБ	≥23	≥26
Несмежных наводки		ДБ	≥29	≥ 35
В общей сложности наводки		ДБ	≥21
Потеря в зависимости от поляризации (PDL)		ДБ	≤0. 5 Typ.0.25	≤0. 7 Typ.0.35
PMD2		Ps	≤0. 5
Хроматическая дисперсия2		Пс/Нм	± 20
Обратные потери		ДБ	≥40
Волокно	Входной порт	Мм	φ0. 9
	Выход лента	-	-
	Веером	Мм	φ0. 9
Рабочая температура		℃	-5 ~ + 65
Температура хранения		℃	-40 ~ + 85
Пакет		Мм	120 × 70 × 11

    Способы оплаты: Если у Вас возникли какие-либо проблемы при оплате, пожалуйста, свяжитесь с центром обслуживания клиентов AliExpress, чтобы попросить о помощи://helppage.aliexpress.com/buyercenter/index.htm Отгрузка: 1. Мы отправим заказы как можно скорее в течение 2-5 дней (за исключением выходных и национальных праздников), как только ваш платеж будет завершен. (Мы оставим вам сообщение, если какая-либо Задержка произошла из-за праздничных событий.) 2. Пожалуйста, укажите ваш полный адрес доставки с правильным номером телефона и почтовым кодом, особенно для России и Беларуси, пожалуйста, подтвердите ваше полное имя. 3. Пожалуйста, обратите внимание, что мы не несем ответственности за таможенные пошлины. Могут быть таможенные пошлины из-за таможенной политики некоторых стран. Как только это произошло, пожалуйста, сделайте таможенное оформление самостоятельно. Оптовая продажа/Прямая поставка: 1. Для дропшиппинг заказа, пожалуйста, отметьте "дропшиппинг заказ", мы будем приоритетом. 2. Для оптовых/дропшиппинг заказов, если у вас есть какие-либо идеи о цене или упаковке, пожалуйста, свяжитесь с нами заранее, мы предоставим вам лучший сервис, чтобы удовлетворить ваши требования. Послепродажное обслуживание: Мы являемся надежным продавцом, и у нас есть послепродажное обслуживание для всех наших таможенных служб. Если есть какие-либо вопросы о заказе, пожалуйста, свяжитесь с нами заранее, мы всегда будем здесь, пока вы не получите счастливый ответ. Обратная связь: 1. Пожалуйста, внимательно проверьте упаковку и товар, чтобы убедиться, что нет проблем. 2. Если у вас есть какие-либо проблемы или вы не полностью удовлетворены своей покупкой, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы решим проблему, чтобы удовлетворить вас. 3. Если нет проблем, пожалуйста, оставьте нам положительный отзыв 5 звезд. Пожалуйста, обратите внимание: Тип штепсельной вилки ЕС означает, что продукты используются в европейских странах, таких как RU, PL, FR... за исключением Великобритании (которые используют Тип Великобритании). тип штепсельной вилки США означает, что продукты используются в США, Канаде, Мексике и Японии и так далее. пожалуйста, выберите нужный тип вилки при размещении заказа. * Российским покупателям: Пожалуйста, при размещении заказа оставьте свой правый и реальный номер телефона, потому что таможня запросит у вас информацию о паспорте и идентификационный номер налога, чтобы помочь в таможенном оформлении. покупатель может помочь транспортной компании и таможне в оформлении.

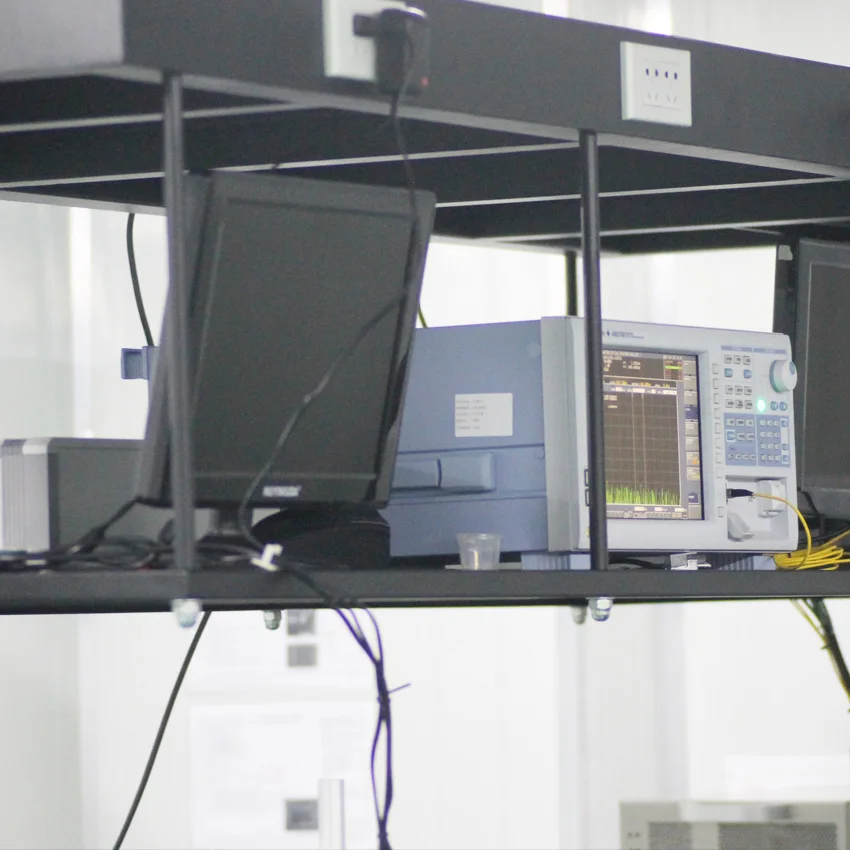

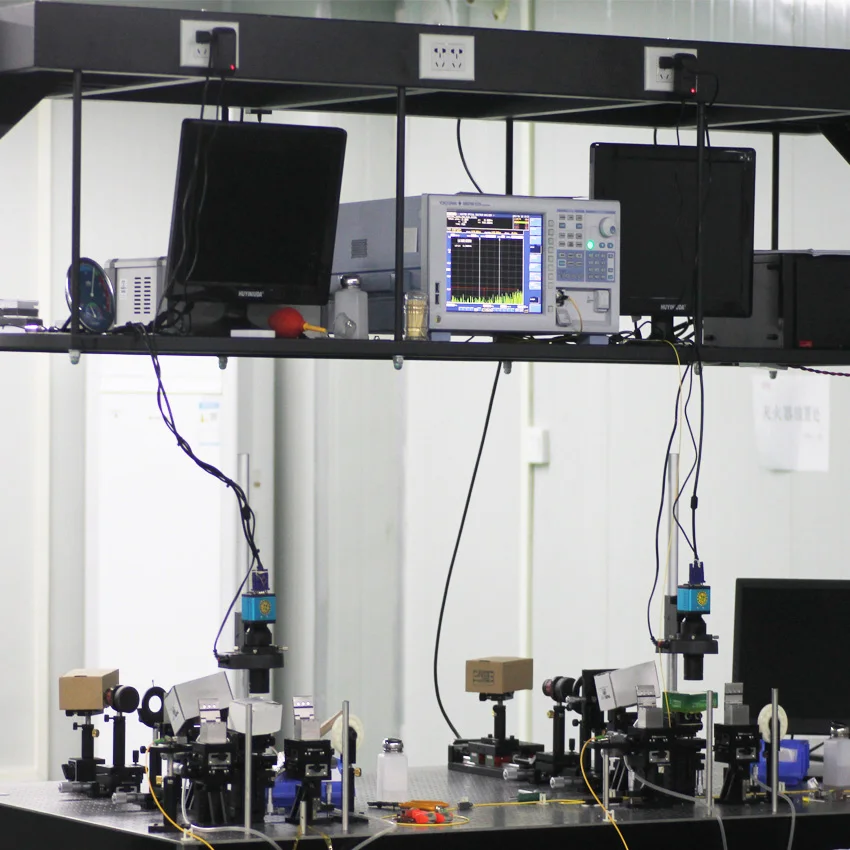

Наш цех:
